太阳能路灯安装操作方案

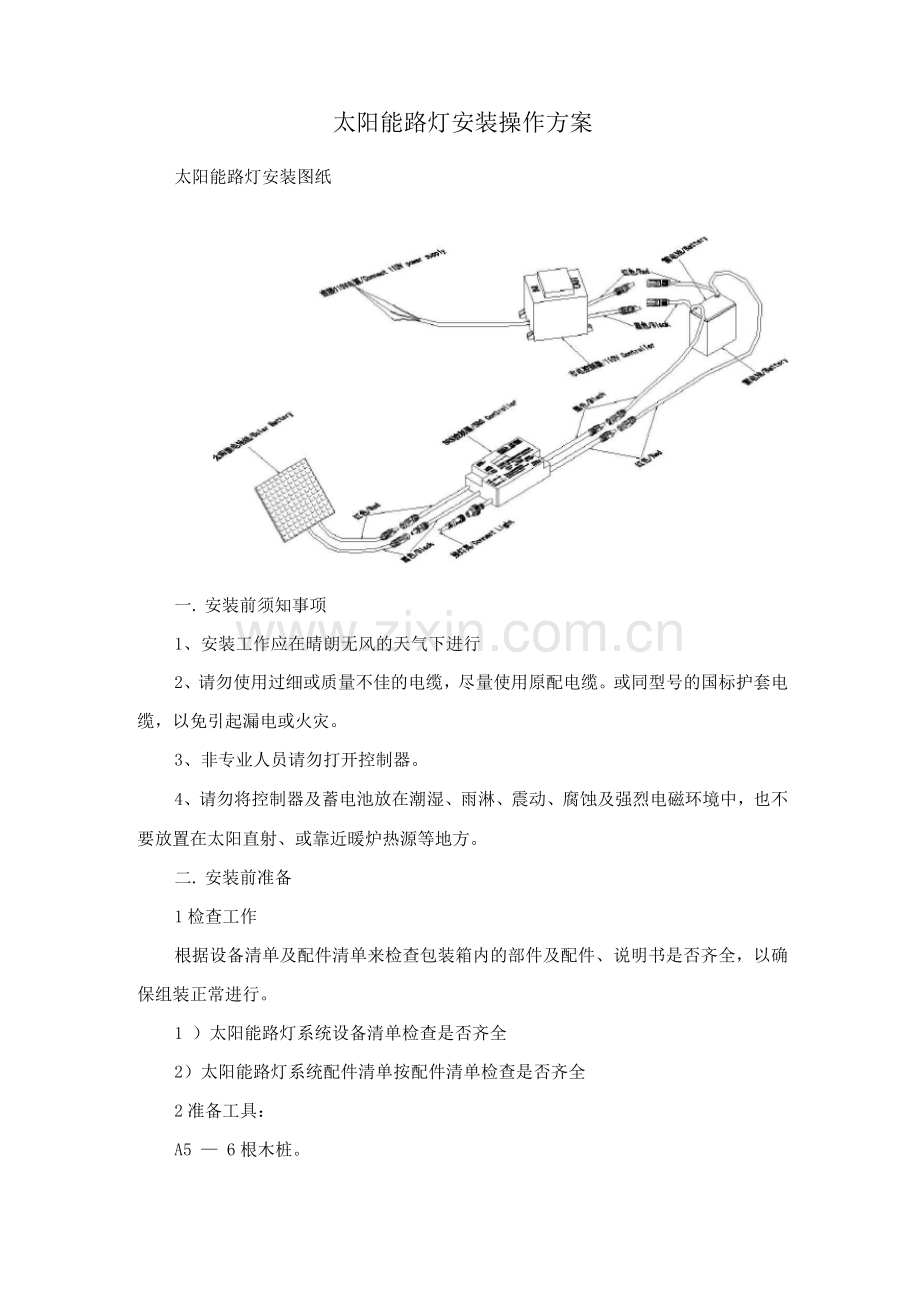

太阳能路灯安装图纸

一. 安装前须知事项
1、安装工作应在晴朗无风的天气下进行
2、请勿使用过细或质量不佳的电缆，尽量使用原配电缆。或同型号的国标护套电缆，以免引起漏电或火灾。
3、非专业人员请勿打开控制器。
4、请勿将控制器及蓄电池放在潮湿、雨淋、震动、腐蚀及强烈电磁环境中，也不要放置在太阳直射、或靠近暖炉热源等地方。
二. 安装前准备
1检查工作
根据设备清单及配件清单来检查包装箱内的部件及配件、说明书是否齐全，以确保组装正常进行。
1 ）太阳能路灯系统设备清单检查是否齐全
2）太阳能路灯系统配件清单按配件清单检查是否齐全
2准备工具：
A5 — 6根木桩。
B6kg大锤。
C1m米尺一个。
D挖土工具。
E成套扳手。
F30cm活扳手。
G黄腊管（钢丝管75mm ）、高压自粘胶带。
H万用表
螺丝刀、剥线钳、
J导线若干
三、安装操作流程
3.1、安装历程图如下

简要说明;
地质勘察；太阳能路灯应根据对环境和资源的要求（备注1）进行地质勘测选择合适的安装地址。
地基；地基基础坑开挖尺寸应符合设计规定，基础混泥土强度等级不低于C25，基础内设电缆保护管从基础中心穿出并应超出基础平面30 — 50cm。浇制钢筋混凝土基础须排除坑内积水。图纸参考图3-1
灯杆穿线等；将、太阳能电池组件，灯源引线在灯杆上相应的位置引出。
太阳能电池板组件；按照设计高度将组件支架固定在灯杆上，注意角度应与设计要求一致。将太阳能组件与组件支架固定好。确定无误后，将太阳能电池板遮挡，将组件引线与太阳能组件连接盒相连接，注意正负极性。
安装灯源；注意灯的接线要分清正负极，确定好后固定在灯杆上，并调整好位置。
检测连接组件；太阳能电板、灯源接好线后要标注分开、用普通电源检测灯源，用万用表检测太阳能组件是否正常。
3.2、太阳能路灯直流系统接线图
大咽能路灯控制器援蛾简网

恭瞒路灯控制蜀
控制器后面板示意图
安装时先接蓄电池再调整时间，如没有，就不用调节，然后接太阳能电池板。拆卸时先卸负载，最后卸蓄电池。有正负极时注意千万不要接反！
3.3. 安装要求；
1. 太阳能电池组件安装；如何选取太阳能电池的方位角与倾斜角是组件安装的主要问题。
1）、方位角太阳能电池组件的方位角是指组件的方位角与正南方的夹角（向东偏设为负角度，向西偏设为正角度）。一般情况下，组件面朝正南（即组件垂直面与正南的夹角为0度）时，组件发电量是最大的。在偏离正南（北半球）30度时，组建的发电量将会减少约10%~15% ；在偏离正南（北半球）60度时，组件的发电量将会减少约20%~30%。
2）倾斜角太阳电池组件的倾斜角是指组件平面与水平地面的夹角太阳能组件的安装角度应按照全国主要城市的年平均日照时间及最佳安装倾斜角表安装。

参照下表
太阳电池组件
阳光入射方向
当地蜻度±（5 - 度）
2.控制器安装要求；

1）控制器、蓄电池安装应符合相应的电气设备安装规范和遵守生产企业指定的操作规程。
四、安装注意
太阳能电池组件安装:
1、太阳能电池组件的输出正负极在连接到控制器前须采取措施避免短接；
2、太阳能电池组件与支架连接时要牢固可靠；
3、太阳能电池组件的输出线应避免裸露，并用扎带扎牢；
蓄电池安装:
1、蓄电池置于控制箱内时须轻拿轻放，防止砸坏控制箱；
2、蓄电池之间的连接线必须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强
导电性；
3、输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池；
4、蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管；
5、上述完成后，检查控制器端的接线，防止短路。正常后关好控制箱的门。
灯具安装：
1、进行各部位组件固定：风机固定在风机支架上，太阳能板固定在太阳能支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱（电池箱）。
2、灯杆起吊之前，先检查各部位紧固件是否牢固，灯头安装是否端正，光源工作是否正常。然后在简易调试系统工作是否正常；松开控制器上太阳板连接线，光源工作；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可起吊安装。
3、主灯杆起吊时，注意安全防范；螺丝绝对紧固好，如组件朝阳角度有所偏差，需要上去端调整其朝阳方向完全朝正南。
4、将蓄电池放进电池箱，按照技术要求将连接线连接到控制器；先接蓄电池，再接负载，然后接太阳板；接线操作时一定要注意各路接线与控制器上标明的接线端子不能接错，正负两极性不能碰撞，不能接反；否则控制器将被损坏。
5、调试系统工作是否正常；松开控制器上太阳板连接线，灯亮；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可封好控制箱。
五. 注意项目
1. 太阳能路灯以太阳辐射为能源，照射在光电池组件上的阳光是否充裕直接影响灯具的照明时间，因此在选择灯具的安装位置时，因选取远离高楼风速较大和电池组件在任何时间段都能够照射到阳光，且无树叶等遮挡物。
2. 穿线时一定要注意导线勿夹在灯杆的连接处。导线的连接处应该连接牢固，且用PVC胶带缠绕。
3. 使用时，为保证美观和电池组件能更好的接收太阳辐射，请您每半年清洁一次电池组件上的灰尘，但切勿用水自下而上的冲洗。
4. 与本产品有关的任何问题，请您直接与我们联系。
六. 安装顺序
1、用铁丝把灯杆上所要通线的先穿通好；
2、把太阳能电池板固定在太阳能支架上；
3、接上太阳能板的线和LED路灯的线；
4、把太阳能支架和LED路灯固定在路灯灯杆上；
5、按要求接上太阳能板，控制器等线，测试系统等是否正常，正常后把防碍吊
车起吊线暂拆掉；
6、用吊车把路灯灯杆立起并固定；
7、固定控制箱；
8、把控制器和蓄电池放到控制箱里，再按要求接上所有线；
9、最后再检验并测试路灯工作是否正常。
