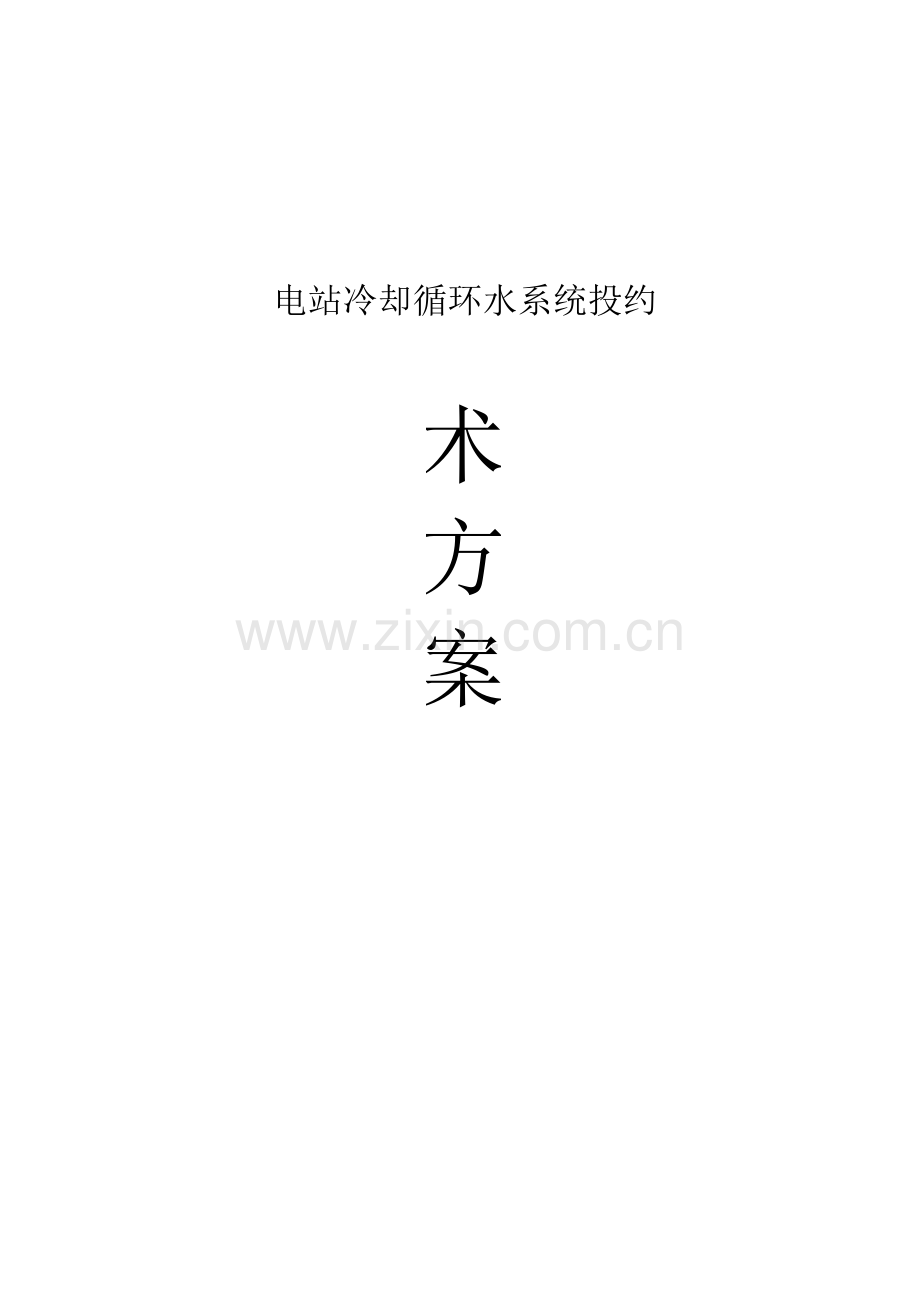

电站冷却循环水加药技术方案.docx

电站冷却循环水系统投约
术方案书

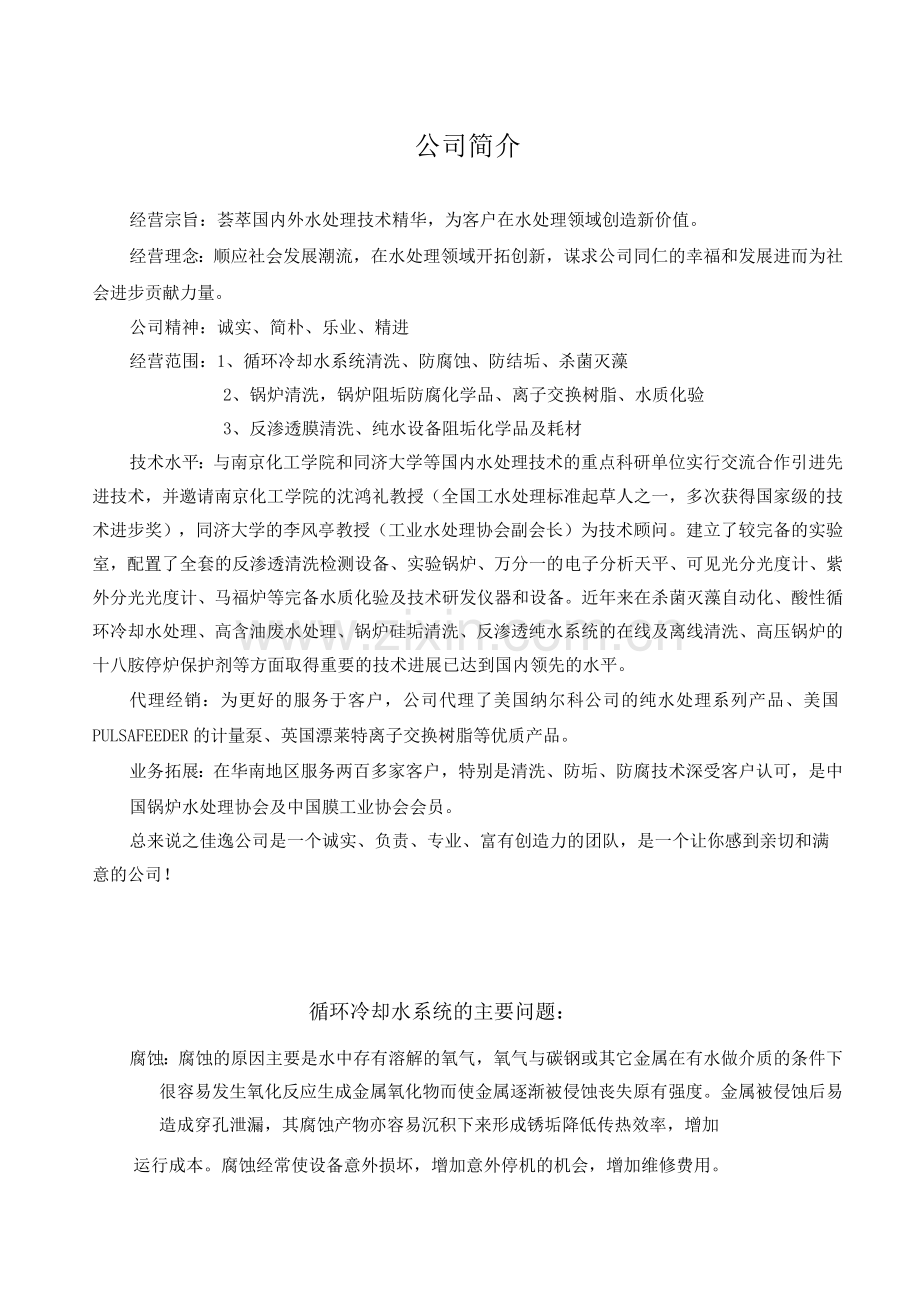

公司简介
经营宗旨：荟萃国内外水处理技术精华，为客户在水处理领域创造新价值。
经营理念：顺应社会发展潮流，在水处理领域开拓创新，谋求公司同仁的幸福和发展进而为社会进步贡献力量。
公司精神：诚实、简朴、乐业、精进
经营范围：1、循环冷却水系统清洗、防腐蚀、防结垢、杀菌灭藻
2、锅炉清洗，锅炉阻垢防腐化学品、离子交换树脂、水质化验
3、反渗透膜清洗、纯水设备阻垢化学品及耗材
技术水平：与南京化工学院和同济大学等国内水处理技术的重点科研单位实行交流合作引进先进技术，并邀请南京化工学院的沈鸿礼教授（全国工水处理标准起草人之一，多次获得国家级的技术进步奖），同济大学的李风亭教授（工业水处理协会副会长）为技术顾问。建立了较完备的实验室，配置了全套的反渗透清洗检测设备、实验锅炉、万分一的电子分析天平、可见光分光度计、紫外分光光度计、马福炉等完备水质化验及技术研发仪器和设备。近年来在杀菌灭藻自动化、酸性循环冷却水处理、高含油废水处理、锅炉硅垢清洗、反渗透纯水系统的在线及离线清洗、高压锅炉的十八胺停炉保护剂等方面取得重要的技术进展已达到国内领先的水平。
代理经销：为更好的服务于客户，公司代理了美国纳尔科公司的纯水处理系列产品、美国PULSAFEEDER的计量泵、英国漂莱特离子交换树脂等优质产品。
业务拓展：在华南地区服务两百多家客户，特别是清洗、防垢、防腐技术深受客户认可，是中国锅炉水处理协会及中国膜工业协会会员。
总来说之佳逸公司是一个诚实、负责、专业、富有创造力的团队，是一个让你感到亲切和满
意的公司！
循环冷却水系统的主要问题：
腐蚀：腐蚀的原因主要是水中存有溶解的氧气，氧气与碳钢或其它金属在有水做介质的条件下很容易发生氧化反应生成金属氧化物而使金属逐渐被侵蚀丧失原有强度。金属被侵蚀后易造成穿孔泄漏，其腐蚀产物亦容易沉积下来形成锈垢降低传热效率，增加
运行成本。腐蚀经常使设备意外损坏，增加意外停机的机会，增加维修费用。
结垢：结垢的原因主要有两种：一种是硬水垢，这是因为循环冷却水通过蒸发带走热量的同时，亦会使矿物质发生浓缩，浓缩到一定水准时，水中的矿物质如CaCO3（碳酸钙）就会发生过饱和而结晶出来，这种水垢坚硬如石难以用机械的方法去除；另一种是循环冷却水持续洗刷空气，以致将空气中的灰尘洗涤下来，持续积累在系统中，不但滋生细菌而且会逐渐沉积下来形成淤泥垢，这淤泥垢和矿物质结晶而成的水垢都会对传热效率产生非常大的影响，不但大量浪费能源而且容易在水垢下产生极强的孔状腐蚀，加速金属设备的损坏。
菌藻粘泥：菌藻滋生的原因是：循环冷却水具备了细菌和水藻滋生的良好的条件，营养丰富，温度适宜，酸碱度适中，而且水和空气中的细菌极易进入系统。这些细菌和水藻的种子一旦有了良好的生长环境就会以很快的速度繁殖，其中细菌分泌的粘液易粘附灰尘形成细菌垢，严重影响热交换，甚至堵塞热交换器。热交换不良会使汽轮机真空度下降，发电效率大幅降低，煤耗显著增加，发电成本大增。
系统数据
序号
项目
参数
1
循环水量R
12m3/hr
2
冷却水保有水量
370m
4
蒸发水量E
14.4m3/hr
5
补充水量M
7-10m3/hr
6
排放水量B
3.6m3/hr
7
温差M
C
8
浓缩倍数K
5
9
管线材质
碳钢、铜、不锈钢
10
热交换器材质
碳钢、铜
11
补充水
自来水

水质研讨：（补充水为根据经验估计）

补充水
冷却水（5倍）
PH 值，pHat25°C
7.22
8.04

导电度，^S/cmat25°C
105
875
钙硬度，ppm, asCaCO
0.52
210
M碱度，ppm, asCaCO3
35
175
全铁，ppm, asFe
0
〈2.0
氯离子，ppm,asCl
13
75
L.S.I.
-1.26
0.92
水质类型
重度腐蚀
轻度结垢

三、配方的设计和选择
1、配方设计思路
a、补充水为自来水，属低硬度、低碱度水质，水质为腐蚀型。
b、因为补充水属低硬度、低碱度水质，当N=5.0-8.0-时，经稳定指数判断属结垢型。配方应注意控制防垢，同时兼顾腐蚀。
c、因为循环水在循环使用过程中带入空气中的大量灰尘，使水质中悬浮物及微生物含量较高，循环水应选择优良的杀菌剂，注意杀菌及粘泥剥离处理的控制。
d、补充水中含有氯离子等阴离子，配方应注意氯离子等阴离子的腐蚀控制。
2、配方的选择
根据贵公司的装置特点，结合我公司产品特点和配方设计思路，选用优良水处理药剂及铜缓蚀剂为主要组份GKB-310缓蚀阻垢剂的配方，GKB-310缓蚀阻垢剂具有以下特点：
GKB-310缓蚀阻垢剂中各药剂的配伍性好，并有优良的协同效应。
GKB-310缓蚀阻垢剂对碳酸钙、磷酸钙等成垢粒子有优良分散作用，能适合多种水质。
GKB-310缓蚀阻垢剂对锌垢、铁氧化物具有优良分散作用。
四、处理步骤及加药频率：
GKB-310缓蚀阻垢剂30mg/L（按补充水量计，采用自动加药装置定时定量投加）GKB-
430非氧化型杀菌灭藻剂1mg/L（按保有水量计，冲击式投加，每周一投加）
GKB-420非氧化型杀菌灭藻剂1mg/L（按保有水量计，冲击式投加，每周四投加）
五. 药量计算：
冷却水系统日常加药量：
缓蚀阻垢剂GKB-310:
添加量：根据补充水量添加30ppm。
添加量= 10m3/hrx30ppmx24 ：10=7. 2kg/日
杀菌灭藻剂GKB-430：
添加量：根据保有水量每吨水添加1ppm,每周投加一次。
添加量=370M x1ppm：10=37kg/ 次
杀菌灭藻剂GKB-420
添加量：根据保有水量每次添加1ppm,每周添加1次。
添加量=370M x1ppm：10=37kg/次
六、年用药量及费用预估:
药剂名称
药剂代号
年用量
单价（元/Kg）
金额（元）
缓蚀阻垢剂
GKB-310
2628Kg
15
39420
杀菌灭藻剂
GKB-430
1924Kg
13
25012
杀菌灭藻剂
GKB-420
1924Kg
14
26936
合计
6476Kg
91368元

注：1、以上费用已含技术服务费、运费和税费。
2、按水质化验数据调整加药量。
七、付款方式：
根据当月的药品需求计划，每月送货一次，30天内结清货款，供17%增值税发票。
八、水质控制标准：
水质管理目标值及分析频率
序号
项目
单位
循环水控制指标
分析频率
循环水
补充水
1
pH值

6.89.5
每月二次
每月二次
2
电导率
Hs/cm
< 20
每月二次
每月二次
3
钙硬度
mg/L
<450
每月二次
每月二次
4
总碱度
mg/L(CaCO,)
<350
每月二次
每月二次
5
氯根
mg/L
<350
每月二次
每月二次
6
总铁
mg/L
<1.0
每月二次
每月二次
7
浊度
NTU
<20
每月二次
每月二次
8
浓缩倍数

3-5
每月二次

九、水处理目标值
循环冷却水设计以GB550-95 “循环冷却水设计规范”为依据，确定技术指标如下：
1、浓缩倍数
2、腐蚀率
•铜合金 <0.5mm/a
•碳钢 <0.075mm/a
3、结垢
•粘附速率：
4、微生物
•异养菌总数：<10个/m]
•粘泥量：<4ml/m
十、水质管理及技术服务
1、补水和排污操作
补水和排污是水处理操作的基本内容。为保证浓缩倍数控制稳定并达到设计值，补水量不宜时大时小，在保证生产用水需要的前提下，建议补水量按设定值实行补水，补水量过大，将使浓缩倍数偏低，达不到节约用水的目的，补水量过小，则系统存水量会持续减少，不利于安全生产。
排污是指水质控制浓缩倍数偏高、水质超标时，将系统水外排到下水道，在水质控制指标合格时，不宜无谓的排污。
2、水质化验和浓缩倍数的计算、水质控制
每天应取补充水和循环水实行水质分析，计算浓缩倍数，分析频率和分析项目参见水质监测表。
3、浓缩倍数的计算
循环水氯根
浓缩倍数=补
4、水质指标的控制
水质化验指标超标时，应通过增大补水和排污的操作实行水质控制。
a、pH值的控制：采用自然平衡控制方法，根据循环水及所选药剂的特性，循环水的pH值随浓缩过程实行自然上升，GKB-310在碱性条件下，仍有良好的阻垢分散性能，故在一般情况下pH值只需监测，不必调节。
b、电导率、总硬度、总碱度、氯根等指标的控制：超过上限，说明系统水浓缩过快，因此应增大排污量，同时增大补水量。
c、浓缩倍数的控制：本规程设计的浓缩倍数CR<8,如浓缩倍数超过目标控制值，应增大排污，如浓缩倍数小于目标控制值，应减小排污，同时检查系统有无意外泄漏造成补水量过大。
5、特殊情况的处理
a、如采用加药泵自动加药，应对每天的加药量实行核定，确保每天投加预定的缓蚀阻垢剂，如加药泵故障无法使用，应立即改为人工投加。
b、如系统停车清洗水池时，重新补水后应增投缓蚀阻垢剂。
c、如系统停车时间超过3天，重新开车后应一次性投加缓蚀阻垢剂。
d、如系统浓缩倍数过高，总硬度、总碱度水质指标超标，实行增大排污补水操作后，应临时性补加缓蚀阻垢剂。
e、水质指标异常（如总硬度异常偏低），应迅速将情况汇报技术人员分析。
6、水处理药剂使用及储存事项
a、使用水处理药剂时如接触到人体应立即用自来水冲洗，避免直接接触。
b、水处理药剂的存放最好是单层堆放，以免漏损。应放置阴凉室内，避免阳光直射，发生分解反应。
7、技术服务
技术服务是水处理方案中的重要组成局部，对系统现场运行水质的即时监测，水处理效果的跟踪监控以及对现场情况的即时反馈，是保证水处理方案得以有效实施的关键。
“三分药剂，七分管理”是我国水处理工作者长期实践经验的总结，我们有信心，有能力，有经验做好贵公司冷却水系统水质稳定处理工作。现对相关的技术服务提出如下承诺：
a、我公司产品质量受控于IS091质量保证体系及ISO140环境管理体系。完善的质保体系，完全能够保证我公司产品质量。
b、提供详细的操作规程。
c、我公司现场技术人员将定期联系理解现场生产情况，包括设备运行状况以及水的消耗量等现场第一手资料，将其与水质运行参数结合起来实行分析、总结，以便我们对水处
理方案实行适当的调整，使水处理方案更加完善，达到最准确的水处理效果。
d、定期和厂方水处理技术人员交流水处理的成功经验；即时向厂方技术人员通报水处理的国际、国内最新动态，以便提升其管理水平。
高效杀菌灭藻剂GKB-420
用途性能：
本品广泛地用于杀菌消毒、防腐、除垢等方面。在工业水处理的方面因为本品具有高效杀菌杀藻水平，毒性小、无累积性毒性，并可溶于水，使用方便，不受水的硬度影响，而且具有很强的剥离作用，所以特别适用于作为大型石油化工装置、发电厂等循环冷却水的杀菌灭藻剂和软泥剥离剂，用来控制循环冷却水系统累积污垢下滋生硫酸盐还原菌。
质量指标：
外观
无色或淡黄色粘稠液体
活性物含量
4446%
色泽(Hazen)
< 5 号
PH值
6.08.0

使用方法：
日常杀菌灭藻每立方水投加80150克，每周12次。亦可用于清洗剥离细菌粘泥垢或水藻，用量为每吨水投510克，循环清洗8-24小时。清洗时为避免因起泡而导致药剂大量流失，可在投加本品前先加入消泡剂，用量为每立方投加1150克。本品对硬水垢和锈垢无清洗作用，对软垢清洗效果良好。
包装和储存：
用25Kg或2Kg塑料桶装，储存期二年。
本卷须知：
避免直接接触皮肤，如有接触即用清水清洗，如不慎进入眼睛，即用大量清水冲洗。
高效缓蚀阻垢剂GKB-310用途性能：
本品适用于中央空调、冶金、化工、纺织、发电、炼油等行业的循环冷却水的缓蚀阻垢。专门针对南方低硬度水质而设计，对铸铁、碳钢、铜材有优异的缓蚀功能；对各种水垢，尤其对碳酸盐垢，有极好的阻垢效果，可确保循环冷却水在PH为7.0-8.5,中等的浓缩倍数下运行。其缓蚀性能在广州高露洁和东风本田发动机检测时均远远超过国家标准，碳钢的腐蚀率在0.010mm/年以下，而国标为0.125mm/年以下，不到国标的
十分一。
质量指标：
外观
红褐色液体
比重
1.07 + 0.1
PH（1%水溶液）
1.01.5

使用方法：
用量为每吨补给水投加1030克，可使用计量泵连续投加或人工投加。
浓缩度在3倍每吨补给水投加30克，浓缩度在8倍每吨补给水投加10克，浓缩度在38倍则酌情增减，浓缩度高加量可减少，浓缩度低加量要大一些。
水质适用范围：PH： 7.08.3,钙硬度：1504PPM，碱度：502PPM,C1-： <250PPM
包装贮存：
25Kg或2Kg塑料桶，存放于阴凉处
本卷须知：
本品属酸性物质，避免与身体直接接触，若不慎接触皮肤或溅入眼睛，应用大量清水冲洗。
高效杀菌灭藻剂GKB-430
用途性质：
本品适用于敞开式循环冷却水系统或密闭式循环冷却水系统杀菌灭藻用。属非氧化性杀菌灭藻剂，具有高效、低毒、药效长、适用PH范围宽等优点。对细菌的杀灭效果优良，杀藻效果稍差。
质量指标：
外观
淡绿色透明液体
PH
47
有效成份
>1.5%
密度（20C）
1.04±0.05

使用方法：
使用浓度：每立方水投加801ml本剂。使用频率：每周12次。直接加于水塔或集
水池中。本品与其它杀菌灭藻剂交替使用，可避免系统细菌产生抗药性、改善效果。
包装贮存：
用25Kg塑料桶装，存放在通风阴凉处保存，保存期一年。
本卷须知：
本品存刺激性，操作时带手套防护，如接触皮肤用大量清水冲洗，本品不属易燃、易爆品。
