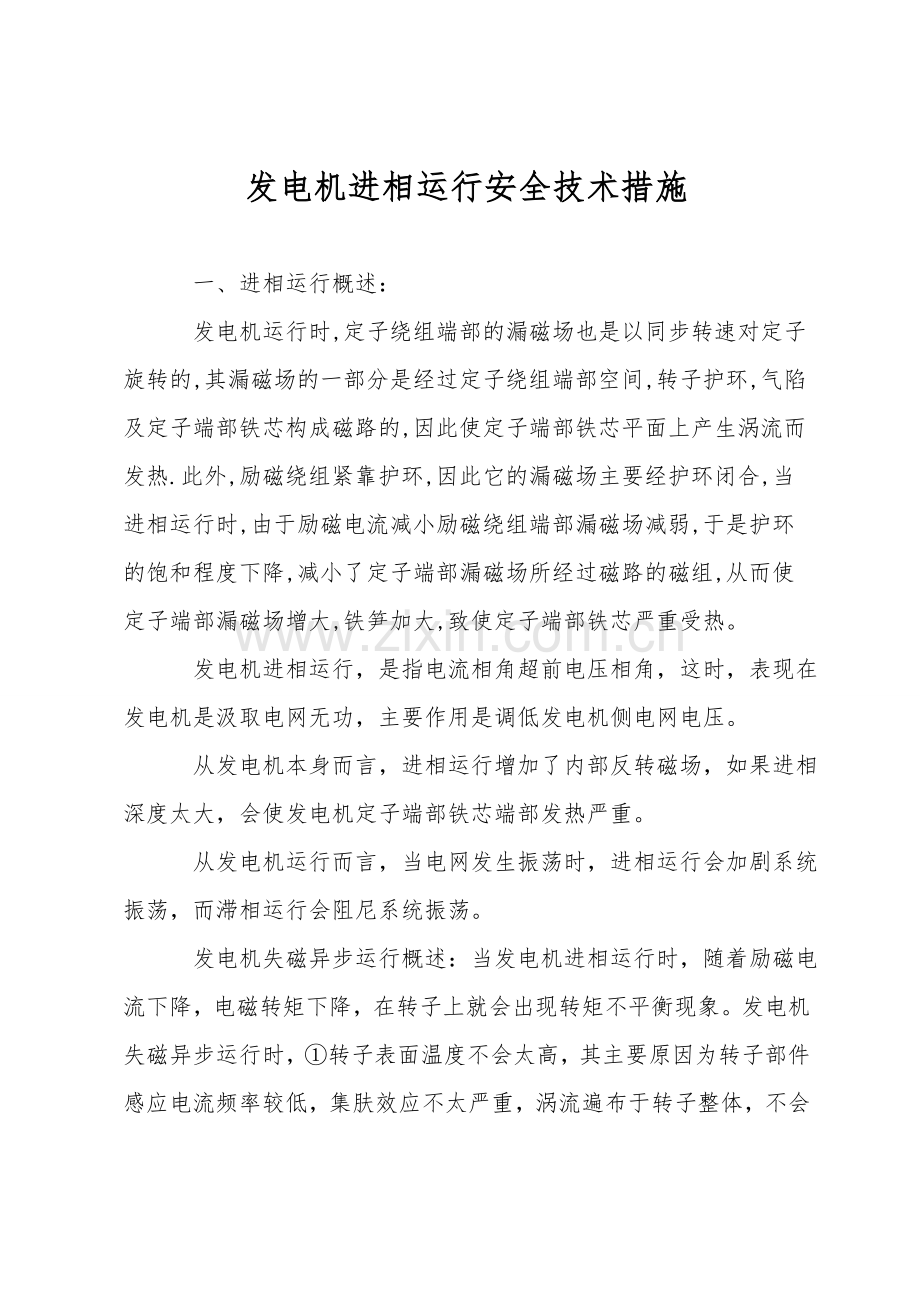

发电机进相运行安全技术措施

一、进相运行概述：
　　发电机运行时,定子绕组端部的漏磁场也是以同步转速对定子旋转的,其漏磁场的一部分是经过定子绕组端部空间,转子护环,气陷及定子端部铁芯构成磁路的,因此使定子端部铁芯平面上产生涡流而发热.此外,励磁绕组紧靠护环,因此它的漏磁场主要经护环闭合,当进相运行时,由于励磁电流减小励磁绕组端部漏磁场减弱,于是护环的饱和程度下降,减小了定子端部漏磁场所经过磁路的磁组,从而使定子端部漏磁场增大,铁笋加大,致使定子端部铁芯严重受热。
　　发电机进相运行，是指电流相角超前电压相角，这时，表现在发电机是汲取电网无功，主要作用是调低发电机侧电网电压。
　　从发电机本身而言，进相运行增加了内部反转磁场，如果进相深度太大，会使发电机定子端部铁芯端部发热严重。
　　从发电机运行而言，当电网发生振荡时，进相运行会加剧系统振荡，而滞相运行会阻尼系统振荡。
　　发电机失磁异步运行概述：当发电机进相运行时，随着励磁电流下降，电磁转矩下降，在转子上就会出现转矩不平衡现象。发电机失磁异步运行时，①转子表面温度不会太高，其主要原因为转子部件感应电流频率较低，集肤效应不太严重，涡流遍布于转子整体，不会使转子局部出现高温；②转子的转速不会无限制升高，这样可避免转子超速可能引起的故障或事故；③定子电压要下降，定子电流要增加，输出的有功至少要小于〔0.5～0.6〕Pn，定子电流接近或略高于其额定值；④定子边段铁芯和金属结构件温度会增加；⑤当转子绕组开路失磁异步运行时，转子绕组会产生瞬时过电压和过电流，在低滑差下异步运行时，其感应电压是较低的，不会危及转子绕组绝缘的安全运行。转子绕组在某种外接电阻下，其感应电流可能会超过转子额定电流，但不可能达到很高的危险数值，可能最高约为1.5倍额定电流值。
　　二、进相实验结果

P(MW)
Q(Mvar)
功角
转子电压
转子电流
6KV电压
220KV
COSФ
1段        11段
120

233

100

232

80

　　1段
　　依据我厂状况，规定我厂发电机进相深度以上表为准，并保证我厂厂用电电压不低于5.9KV。依据调度要求，AVC进相运行时也应投入运行。
　　三、线路电压、厂用电电压过低处理措施：
　　如发电机机端电压过低或厂用电压低于5.6KV，应及时在上位机上调整无功，使机组机端电压、厂用电压恢复至正常值〔5.9KV以上〕。如调整无效，应及时退出AVC装置，手动增磁，将厂用电电压恢复至规定值，如励磁系统故障无法进行增/减磁调整，必要时将厂用电倒换至高备变接待。防止因厂用电压继续降低造成低压保护动作，引起设备跳闸。
　　四、进相运行注意事项：
　　1.强化对发电机机端电压的监视。
　　2.保证厂用电电压水平和安全，〔电压不得低于5.9KV〕。
　　3.强化对励磁系统的监视，防止机组静态稳定性破坏。
　　4.在进相深度较深时，保证母线电压，防止高压电机启动困难。
　　5.严密监视定子铁芯和金属结构件温度。如温度过高，并有继续上升趋势，经调整无效，应及时将AVC退出运行。
　　6.进相运行时发电机失磁保护应正常投入。

　五、发电机失磁异步运行现象及处理措施
　　现象：
　　发电机在进相运行中，在励磁系统调整中有可能失磁，进相至较深的进相深度时也可能转入异步运行。因此，在进相运行时，运行人员应了解发电机失磁异步运行现象及处理措施。
　　　　我厂发电机组装有失磁保护装置.为了使保护装置在系统发生振荡时不致误动,发电机由自动励磁切换到手动励磁，备用励磁电源投入运行，如果不是发电机励磁回路故障，发电机仍可拉入同步而恢复正常工作.如果备用励磁投入运行后，发电机的失磁现象仍未消除，那么经过1S，失磁保护动作将发电机自系统解列.
　　发电机异步运行处理：　　
　　1.迅速降低有功功率到同意值〔50～60〕％Pn，此时定子电流将在额定电流左右摆动。
　　2.注意其它正常运行的发电机定子电流和无功功率值是否超出规定,必要时按发电机同意过负荷规定执行。
　　3.对励磁系统进行迅速而细致的检查，如属工作整流柜的问题，整流柜自动切换出相故障，应迅速手动启动备用整流柜恢复励磁.
　　4.注意厂用电电压水平,必要时可倒至备用电源接带.
　　5.在规定无励磁运行的时间内,仍不能使机组恢复励磁,则应将发电机自系统解列.
　六、发电机失磁处理：
　　现象：
　　1、转子电流等于零或接近于零。
　　2、定子电流的指示升高并摆动。
　　3、有功功率的指示降低并摆动。
　　4、功率因数表进相。
　　5、无功功率表指针过零位。
　　处理：
　　1、降低有功功率使定子电流不超过额定值。
　　2、检查灭磁开关是否掉闸，假设掉闸应马上合上。
　　3、增加励磁电流，并检查有无开路。
　　4、假设转子电流指示为零，励磁电压正常，则转子回路开路，应马上解列停机。
　　附件：
　　6KV电机低电压保护定值：
设备名称
对应电压〔V〕
循环水泵
3180
热网泵
4080
凝结水泵
3180
磨煤机
3180
除灰空压机
4080
送风机
3180
给水泵
3180
低压变压器
3780
