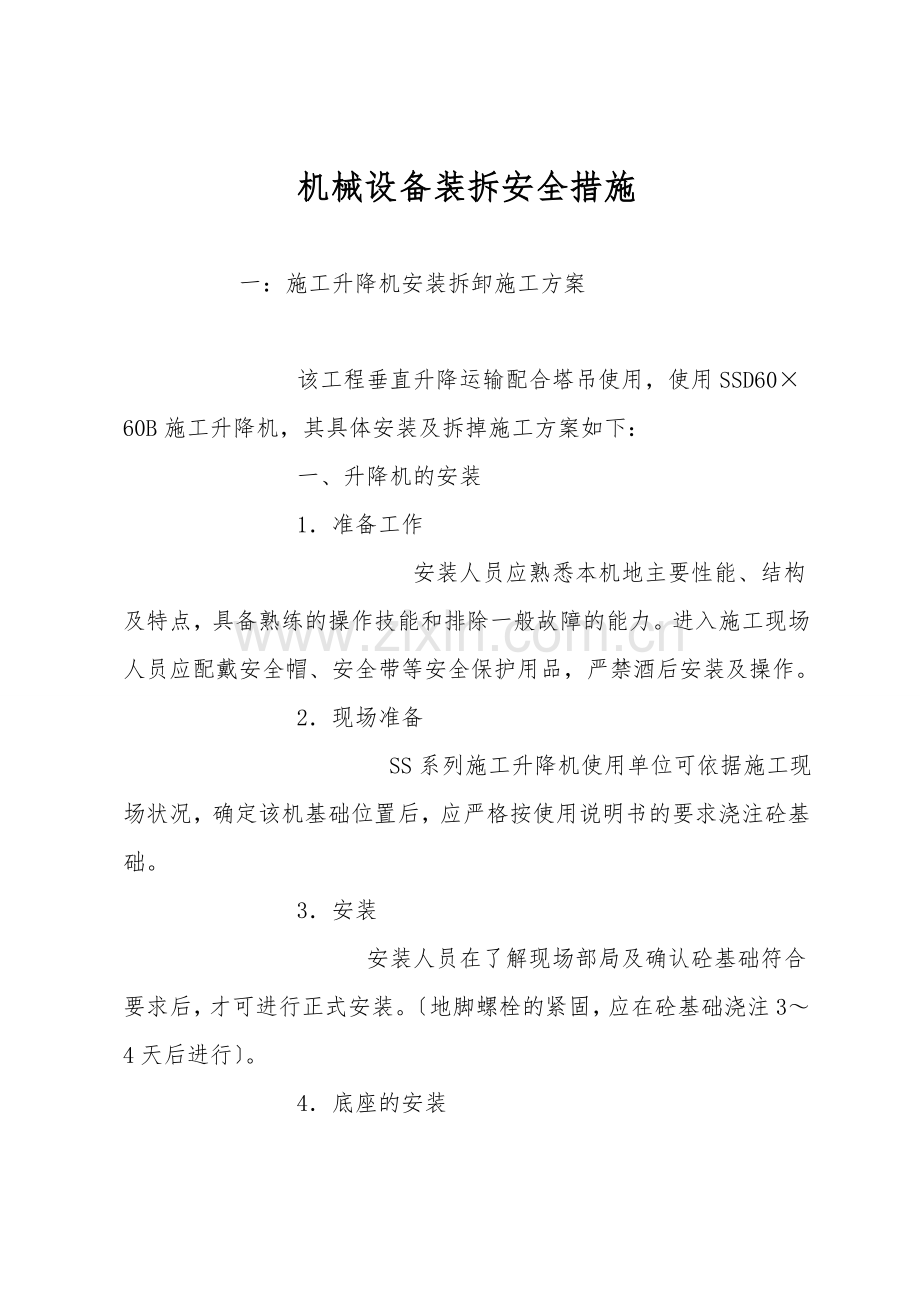

机械设备装拆安全措施

一：施工升降机安装拆卸施工方案

        该工程垂直升降运输配合塔吊使用，使用SSD60×60B施工升降机，其具体安装及拆掉施工方案如下：
        一、升降机的安装
        1．准备工作
             安装人员应熟悉本机地主要性能、结构及特点，具备熟练的操作技能和排除一般故障的能力。进入施工现场人员应配戴安全帽、安全带等安全保护用品，严禁酒后安装及操作。
        2．现场准备
            SS系列施工升降机使用单位可依据施工现场状况，确定该机基础位置后，应严格按使用说明书的要求浇注砼基础。
        3．安装
           安装人员在了解现场部局及确认砼基础符合要求后，才可进行正式安装。〔地脚螺栓的紧固，应在砼基础浇注3～4天后进行〕。
        4．底座的安装

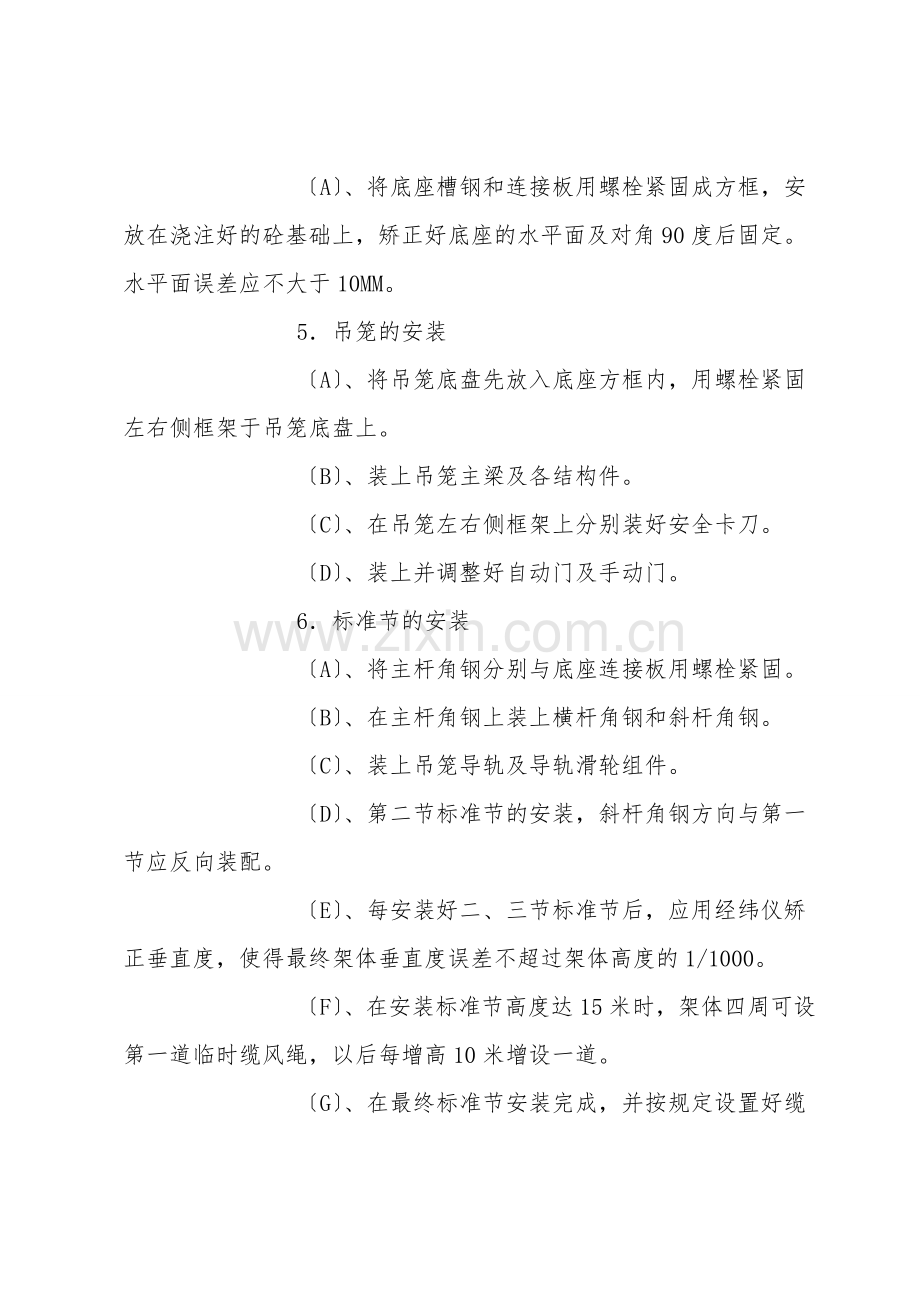

        〔A〕、将底座槽钢和连接板用螺栓紧固成方框，安放在浇注好的砼基础上，矫正好底座的水平面及对角90度后固定。水平面误差应不大于10MM。
        5．吊笼的安装
        〔A〕、将吊笼底盘先放入底座方框内，用螺栓紧固左右侧框架于吊笼底盘上。
        〔B〕、装上吊笼主梁及各结构件。
        〔C〕、在吊笼左右侧框架上分别装好安全卡刀。
        〔D〕、装上并调整好自动门及手动门。
        6．标准节的安装
        〔A〕、将主杆角钢分别与底座连接板用螺栓紧固。
        〔B〕、在主杆角钢上装上横杆角钢和斜杆角钢。
        〔C〕、装上吊笼导轨及导轨滑轮组件。
        〔D〕、第二节标准节的安装，斜杆角钢方向与第一节应反向装配。
        〔E〕、每安装好二、三节标准节后，应用经纬仪矫正垂直度，使得最终架体垂直度误差不超过架体高度的1/1000。
        〔F〕、在安装标准节高度达15米时，架体四周可设第一道临时缆风绳，以后每增高10米增设一道。
        〔G〕、在最终标准节安装完成，并按规定设置好缆风绳后，可将临时缆风绳拆掉。
        7．对重架〔笼〕的安装
        〔A〕、在升降机的侧面放好对重架〔笼〕及导轮并固定好，在标准节横杆角钢上装好对重架〔笼〕导轨〔该导轨随后可同标准节一起安装〕。
        8．顶架吊梁的安装
        〔A〕、先将顶架吊梁槽钢安装固定在标准节顶部。
        〔B〕、再将滑轮组件安装固定在吊梁槽钢上。
        9．驱动机构的安装
        〔A〕、SS系列施工升降机使用JK1A卷扬机驱动。在底座上安装固定好卷扬机。
        〔B〕、将主钢丝绳缠绕在卷扬机的卷筒三圈后，引至顶架吊梁滑轮分别垂下，将该钢丝绳的一头和吊笼扣环用钢丝绳锁扣按规定方法锁紧，另一头与重架吊环以同样方法锁紧。
        〔C〕、将付钢丝绳一头按规定方法紧固在的吊笼主梁上，另一头穿过顶架吊梁滑轮，与对重架吊环以同样方法锁紧。

      〔D〕、在顶架上安装滑轮护架。
        10．电气设备及线路的安装
        〔A〕、依据现场状况，在适当位置安装好电气控制箱。
        〔B〕、在架体上按规定位置装好上、下限位开关及碰块。
        〔C〕、按要求接好各条线路〔不同意随意牵拉电线〕。
        11．电气设备及线路的安装
        〔A〕、分别装好卷扬防护罩及对重架〔笼〕四周防护栏。
        12．调试
        〔A〕、在确认各项安装工作完成并合格后，接通电源，对升降机箱进行空载试验。
        〔B〕、调整上、下限位开关位置，进行载荷试验。
        〔C〕、检查所有安全防护装置，包括停层装置是否安全可靠。给各导轨涂抹润滑脂。
        二、检验与验收
            升降机在安装调试完成后，有安装单位与使用单位的有关人员，按规定要求进行验收。在双方人员签名验收后，升降机方可交付使用。
        三、升降机的拆卸
        升降机的拆卸顺序与安装顺序相反，先装的后拆，后装的先拆。其所有技术要求和安全要求与安装一样
        二：施工升降机安装拆卸施工方案
        1、塔吊选型及位置确定
        依据施工现场场地条件及四周环境状况，该工程采纳一台QTZ40型塔式起重机，塔高50m，臂长47m。
           塔基中心位于G-F轴。塔吊立于此位置可以满足塔臂的就位与拆掉有足够的空间。  ×6.25m，砼标号C30。
           主体结构底板施工前先立塔吊。塔吊进场时从施工现场北门进入，塔臂南北向入置，利用一台50t吊车吊运塔臂进行装塔。为保证塔臂能自由回转 ，第一次立塔高度为塔吊承台以上30m，高出原金太阳宾馆最高点6m以上；塔吊吊物时有足够的安全距离，塔吊与结构设置两次附着装置。第一次位于距塔基上表面16m处，与结构5层外围框架柱附着，第二次位于距塔基上表面40m处，与结构10层外围框架柱附着，结构施工时按要求进行预埋，塔吊最高顶升高度为50m。
         2、塔吊安装要求
           〔1〕基础采纳支脚固定式，浇筑前预埋四个主脚钢〔详见下列图〕，其标高相对误差控制在2mm之内。
           〔2〕主脚钢底板与马凳，马凳腿与底层钢筋之间焊接牢固。
           〔3〕做两组防雷接地，接地电阻不大于4Ω。提供80kW的塔机专用电源。防轩接地做法：用1m2的钢板立埋与基础旁边，用镀锌扁铁与塔基基础节连接。
        〔4〕混凝土承台上砌井，井内净空3米×3米，井顶面高距承台顶面1.5m。井壁为370厚砖墙 ，用水泥砂浆砌筑。井内设优良的排水措施。
        〔5〕混凝土浇筑前对钢筋和主脚钢安装尺寸进行隐检，确认合格后进行下道工序。
        〔6〕固定支脚安装时必须保证鱼尾板的安装尺寸150mm。其它尺寸由固定框〔模具〕尺寸决定。
        3、注意事项
        〔1〕塔机安装按说明书进行，必须符合安全要求，禁止违章作业。
        〔2〕塔机使用前必须经检查验收。
        〔3〕塔机司机必须遵守“十不吊〞要求。
        〔4〕塔机吊物时要避免吊物从居民楼楼顶越过。
        〔5〕立塔、顶升时必须设安全区，并有专人指挥。
        〔6〕任何状况下禁止对塔机进行油漆作业。
        〔7〕风速超过60km/h，禁止吊物、顶升。
        〔8〕需要列换或排放塔机上的油料时必须在无风条件下进行，并将油料放到容器内回收。
        〔9〕禁止将各种废弃物丢掉在工地。
