电器安装工程施工办法及技术要求
1施工前的准备：开工前进行图纸会审，并对施工人 员进行安全、质量、技术交底，熟悉确认的质料、图纸、施 工方案及国家验收规范《电器装置安装工程施工验收规范》 及《建筑电器安装工程质量检查平定标准》。
2渡锌钢管敷设
渡锌钢管切割严禁使用气割，应使用锯进行切割，镀 锌钢管切割完后应用铿将管处毛刺除掉，以免在穿线时将 导线绝缘层划破。
镀新钢管采用丝扣连接，管子和接线盒、配电箱的连 接都需要在管子端部套丝，套丝时用力要均匀，丝扣长度一 般等于管筛长度的二分之一加1-2扣。
镀锌钢管的弯曲长度一般应大于90°，镀锌钢管明配 时弯曲半径应大于等于6D （D为镀锌钢管外径）暗配时弯曲 半径大于等于10D，当镀锌钢管长度超过下列数值时，为保 证穿线质量中间应加接线盒。A管长超过30米无弯时，B管 长超过20米且有一个弯时，C管长超过150米且有二个弯时， D管长超过8米时且有三个弯时，施工现场镀锌钢管直径小 于50mm畏弯采用弯管器，管径大于50mm畏弯时，采用热熔 法。

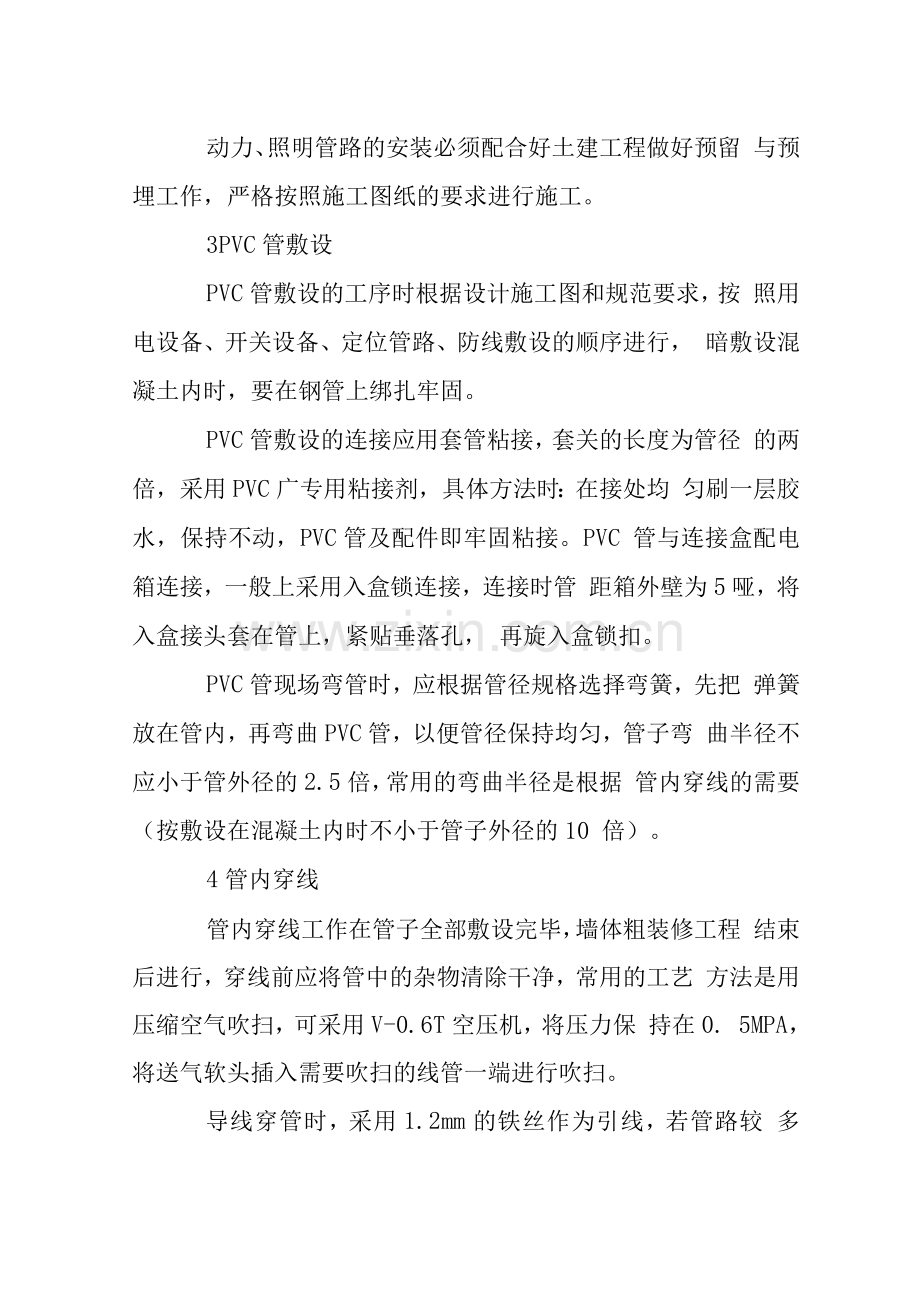

动力、照明管路的安装必须配合好土建工程做好预留 与预埋工作，严格按照施工图纸的要求进行施工。
3PVC管敷设
PVC管敷设的工序时根据设计施工图和规范要求，按 照用电设备、开关设备、定位管路、防线敷设的顺序进行， 暗敷设混凝土内时，要在钢管上绑扎牢固。
PVC管敷设的连接应用套管粘接，套关的长度为管径 的两倍，采用PVC广专用粘接剂，具体方法时：在接处均 匀刷一层胶水，保持不动，PVC管及配件即牢固粘接。PVC 管与连接盒配电箱连接，一般上采用入盒锁连接，连接时管 距箱外壁为5哑，将入盒接头套在管上，紧贴垂落孔， 再旋入盒锁扣。
PVC管现场弯管时，应根据管径规格选择弯簧，先把 弹簧放在管内，再弯曲PVC管，以便管径保持均匀，管子弯 曲半径不应小于管外径的2.5倍，常用的弯曲半径是根据 管内穿线的需要（按敷设在混凝土内时不小于管子外径的10 倍）。
4管内穿线
管内穿线工作在管子全部敷设完毕，墙体粗装修工程 结束后进行，穿线前应将管中的杂物清除干净，常用的工艺 方法是用压缩空气吹扫，可采用V-0.6T空压机，将压力保 持在0. 5MPA，将送气软头插入需要吹扫的线管一端进行吹扫。
导线穿管时，采用1.2mm的铁丝作为引线，若管路较 多时，在镀锌钢管敷设时，应将引线穿好，在比较长的垂直 管路中，防止由于导线本身的自重拉断拉上导线，导线每超 过下列长度时，应设过路盒加以固定。
(1) 当截面为50 mm 2以下的导线长度达到30米时。
(2) 当截面为70〜95 m的导线长度达到时。
(3) 当截面为120〜240 m的导线长度达到18米时。
5开关插座安装
安装顺序为：清扫线盒-开关接用-开关安装-通电测 试
将开关、插座线路安好，将石板用螺丝固定好安在线 盒上，开关、插座石板紧贴墙体，开关高度为1.2米，插座 高度：居室0.5米、橱柜1.6米、空调1.8米、地下室1.6 米，同一场所所安装的开关插座高度应尽量保持一致，同一 室内安装的开关、插座高低差不应大于5哑，成排安装的开 关插座高度不应大于2m。
单向二孔插座安线时为左零右相，三孔及三相四孔的 保护零线均应在上方。
6配电箱安装
配电箱安装顺序：定位放线-壳体安装-壳体接地-箱 内接线-检测调整-通电运行，嵌入墙体的配电箱安装时，要 与土建密切配合，安装完后进行箱内接线时，要按图进行， 接线要牢固，接触良好，配线要整齐美观，箱内的导线不应 有接头，每个端子侧接线为一根，安完后要进行校核，以保 证导线能正确的接入线盒。
7防雷须接地敷设
利用柱内主筋作为防雷引下线，每根主筋至上而下通 长焊接，引下线主筋与基础钢筋焊接，顶层安装避雷带，并 与接地引下线可靠焊接。
