7拱式桥上部结构构件技术状况评估标准
7.1圬工拱桥上部结构构件技术状况评估
圬工拱桥主拱圈及拱上结构的检查指标根据圬工材料桥梁的重要缺陷和拱桥的病害及变形状况进行分类描述。其分类方法较《公路桥涵养护规范》(JTG H11-2023)分类方法更加具体和全面。
拱式桥的上部结构为桥梁的重要部件，不仅对安全使用至关重要，并且维修工作量和难度较大，所以上部结构构件的标度》3类就要进行及时地维修。部分病害(如灰缝松散脱落、渗水、风化和拱上填料排水不畅)由于其对桥梁的安全不至于导致决定性影响，故其标度最大只有4类。
其中表7. 1. 1.主拱圈变形、表7. 1. 1.灰缝松散脱落、表7. 1. 1.渗水、7. 1. 1.砌块断裂、脱落、表.风化和表.拱脚位移等主拱圈病害的定性和定量描述，与《公路桥涵养护规范》(JTG H11-2023)上部结构缺损限度及标度分类的描述基本一致。
表7. 1. 1.圬工拱桥主拱圈裂缝的描述，根据裂缝的不同形态和受力将裂缝分为径向裂缝、纵向裂缝和水平裂缝。参照《公路桥涵养护规范》(JTG H11-2023)及评审专家组的意见，并根据产生这些裂缝对结构的不同影响限度对裂缝进行分类描述。
表7. 1.2.圬工拱桥拱上结构实腹拱的侧墙与主拱圈间脱裂，表7. 1.2.实腹拱侧墙变
形，表7.1.2.实腹拱拱上填土沉陷或开裂，表腹拱或横向联系变形、错位和表
.立墙或立柱倾斜、开裂脱落等拱上结构病害的定性描述，与《公路桥涵养护规范》(JTG H11-2023)拟定上部结构缺损限度及标度分类的描述基本一致，这些病害发生情况较复杂，难以定量描述，故只从定性方面进行分类。

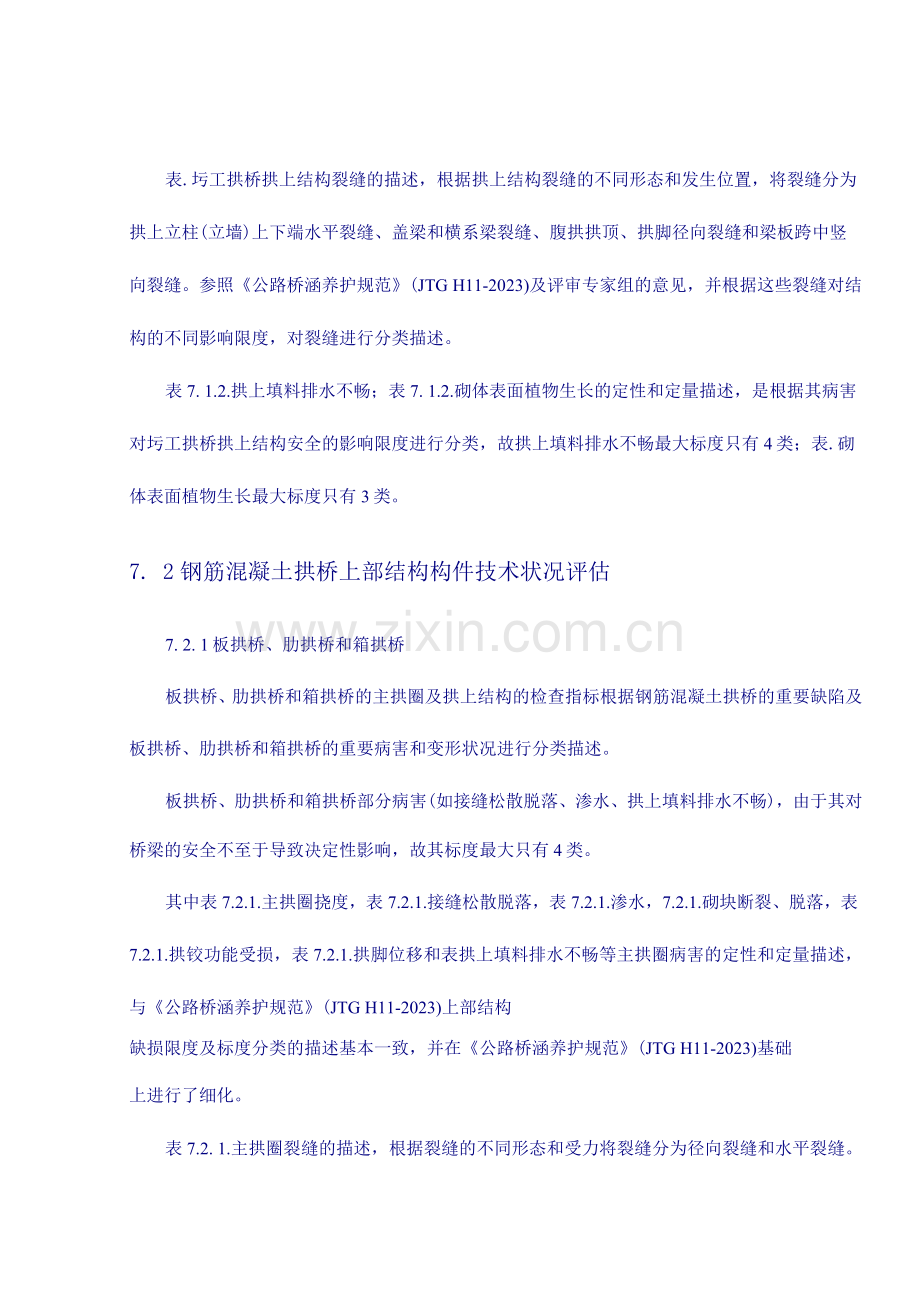

表.圬工拱桥拱上结构裂缝的描述，根据拱上结构裂缝的不同形态和发生位置，将裂缝分为拱上立柱(立墙)上下端水平裂缝、盖梁和横系梁裂缝、腹拱拱顶、拱脚径向裂缝和梁板跨中竖向裂缝。参照《公路桥涵养护规范》(JTG H11-2023)及评审专家组的意见，并根据这些裂缝对结构的不同影响限度，对裂缝进行分类描述。
表7. 1.2.拱上填料排水不畅；表7. 1.2.砌体表面植物生长的定性和定量描述，是根据其病害对圬工拱桥拱上结构安全的影响限度进行分类，故拱上填料排水不畅最大标度只有4类；表.砌体表面植物生长最大标度只有3类。
7. 2钢筋混凝土拱桥上部结构构件技术状况评估
7. 2. 1板拱桥、肋拱桥和箱拱桥
板拱桥、肋拱桥和箱拱桥的主拱圈及拱上结构的检查指标根据钢筋混凝土拱桥的重要缺陷及板拱桥、肋拱桥和箱拱桥的重要病害和变形状况进行分类描述。
板拱桥、肋拱桥和箱拱桥部分病害(如接缝松散脱落、渗水、拱上填料排水不畅)，由于其对桥梁的安全不至于导致决定性影响，故其标度最大只有4类。
其中表7.2.1.主拱圈挠度，表7.2.1.接缝松散脱落，表7.2.1.渗水，7.2.1.砌块断裂、脱落，表7.2.1.拱铰功能受损，表7.2.1.拱脚位移和表拱上填料排水不畅等主拱圈病害的定性和定量描述，与《公路桥涵养护规范》(JTG H11-2023)上部结构
缺损限度及标度分类的描述基本一致，并在《公路桥涵养护规范》(JTG H11-2023)基础
上进行了细化。
表7.2. 1.主拱圈裂缝的描述，根据裂缝的不同形态和受力将裂缝分为径向裂缝和水平裂缝。参照《公路桥涵养护规范》(JTG H11-2023)及评审专家组的意见，并根据这些裂缝对结构的不同影响限度，对裂缝进行分类描述。
表.拱上结构的实腹拱侧墙与主拱圈间脱裂，表.蝶腹拱侧墙变形，表
7.2. 1. 1实腹拱拱上填土沉陷或开裂，表腹拱或横向联系变形、错位和表7. 2. 1. 12立墙或立柱倾斜等拱上结构病害的定性描述，与《公路桥涵养护规范》(JTG H11-2023)拟定上部结构的缺损限度及标度分类的描述基本一致，这些病害发生情况较复杂，难以定量描述，故只从定性方面进行分类。
表拱上结构裂缝的描述，根据拱上结构裂缝的不同形态和发生位置，将裂缝分为拱上立柱(立墙)上下端水平裂缝、盖梁和横系梁裂缝、腹拱拱顶、拱脚径向裂缝和梁板跨中竖向裂缝。参照《公路桥涵养护规范》(JTG H11-2023)及评审专家组的意见，并根据产生这些裂缝对结构的不同影响限度，对裂缝进行分类描述。
拱式桥中出现的蜂窝、麻面、剥落、掉角、空洞、孔洞、保护层厚度、钢筋锈蚀、混凝土碳化和混凝土腐蚀等病害为混凝土桥梁普遍性病害，拱式桥与梁式桥并没有明显区别，故本标准拱式桥这些病害都以简支梁相关描述为准。
双曲拱桥
双曲拱桥作为我国特有的一种拱桥形式，其主拱圈及拱上结构的检查指标根据钢筋
混凝土拱桥的重要缺陷及双曲拱桥独特的结构特点产生的重要病害和变形状况进行分类描述。
表7.2.2. 主拱圈、横向联系变形，表.渗水和表7.2.2.供脚位移的定性描述，根据双曲拱桥缺损限度及标度分类进行描述，这些病害发生情况较复杂，难以定量描述，故只从定性方面进行分类。
表7.2. 1.主拱圈裂缝的描述，根据双曲拱的结构特性和容易发生裂缝的部位将裂缝分为径向裂缝、拱波和拱肋结合部位的纵向裂缝、肋波接合面的环向裂缝、拱波纵向裂缝和横隔板裂缝。参照《公路桥涵养护规范》(JTG H11-2023)、《桥梁工程养护与维修手册》及评审专家组的意见，并根据这些裂缝对结构的不同影响限度，对裂缝进行分类描述。
双曲拱桥拱上结构的病害与板拱桥、肋拱桥和箱拱桥的拱上结构病害无明显区别，故本标准双曲拱桥拱上结构病害都以板拱桥、肋拱桥和箱拱桥相关描述为准。
7. 2.刚架拱桥
刚架拱桥的拱片、微弯板和横向联系的检查指标，根据钢筋混凝土拱桥的重要缺陷及刚架拱不同构件的重要病害和变形状况进行分类描述。
其中表7.2.3.跨中下挠，表7.2.3.横系梁与拱片联结松动、开裂，表7.2.3.微弯板穿孔、塌陷、露筋和表7.2.3.拱脚位移等刚架拱片或微弯板的定性和定量描述，是以《公路桥涵养护规范》(JTG H11-2023)的描述为基础进行细化。挠度等指标是根据《公路桥梁承载能力检测评估规程》(报批稿)和《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG H11-2023)相关指标的规定而拟定。
表7.2. 3.拱片和微弯板的裂缝的描述，根据裂缝产生的不同形态和不同部位将裂缝分为竖向裂缝、微弯板或肋腋板纵向开裂、径向裂缝、实腹段和拱腿斜裂缝。参照《公路桥涵养护规范》(JTG H11-2023)及评审专家组的意见，并根据这些裂缝对结构的不同影响限度，对裂缝进行分类描述。
表7.2. 3.横向联系混凝土压碎和表7.2. 3.连接部钢板锈蚀、断裂等横向联系的病害难以定量进行分类，故只从定性方面进行分类。
7. 2. 4桁架拱桥
桁架拱桥的拱片、微弯板和横向联系的检查指标根据钢筋混凝土拱桥的重要缺陷及桁架拱桥不同构件的重要病害和变形状况进行分类描述。
其中表7.2.4.构件变形，表7.2.4.拱片连接处混凝土断裂和表7.2.4.止弦杆悬空等桁架拱片病害的定性和定量描述，与《公路桥涵养护规范》(JTG H11-2023)上部结构的缺损限度及标度分类的描述基本一致，并在《公路桥涵养护规范》(JTG H11-2023)基础上进行了细化。
表7.2.4.拱片和微弯板的裂缝的描述，根据裂缝产生的不同形态和不同部位将裂缝分为竖向裂缝、纵向开裂、连接处裂缝、径向裂缝和实腹段斜裂缝。参照《公路桥涵养护规范》(JTG H11-2023)及评审专家组的意见，并根据这些裂缝对结构的不同影响限度，对裂缝进行分类描述。
表7.2.4.横向联结系的变形难以进行定量分类，故只从定性方面进行分类。
7. 3预应力混凝土拱桥上部结构构件技术状况评估
7. 3.1系杆拱桥
系杆拱桥上部结构的部分病害(如渗水、涂层损坏、裂纹、起皮或剥落、锚头损坏、橡胶老化变质、防护套损、吊杆的防护层破坏、系杆外部油漆脱落和锚头、防护套损坏)，由于其对桥梁的安全不至于导致决定性影响，或因维修较方便必须及时维修等缘故，其标度最大设定为4类。
根据系杆拱桥拱肋、横向联结系、吊杆、端锚和系杆的重要病害和材料重要缺陷，及变形状况对部件安全性和耐久性的影响限度，参照《公路桥涵养护规范》(JTGH11-2023)、《公路桥梁承载能力检测评估规程》(报批稿)、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG H11-2023)、《钢结构工程施工质量验收规范》(GB 50205 — 2023)等规范的相关描述，对系杆拱各部件检查指标的定性和定量指标进行了拟定。
系杆拱的桥面板检查指标与简支梁桥的检查指标相同，故以简支梁桥为准。
7. 3.2预应力桁式组合拱桥
预应力桁式组合拱桥作为我国特有的一种拱桥形式，属于桁架拱桥的一种。预应力桁式组合拱桥的桁架拱片除了裂缝病害外，大部分评估指标与桁架拱桥相同，故本标准预应力桁式组合拱桥这些病害都以桁架拱桥相关描述为准。
表7. 3.2.预应力桁式组合拱桥的桁架拱片构件裂缝的描述，根据裂缝产生的不同形态和不同部位将裂缝分为竖向裂缝、纵向开裂、连接处裂缝、径向裂缝和实腹段斜裂缝。
参照《公路桥涵养护规范》(JTG H11-2023)及评审专家组的意见，并根据这些裂缝对结构的不同影响限度，对裂缝进行分类描述。
预应力桁式组合拱的横向联结系检查指标与桁架拱桥的横向联结系检查指标相同，本标准预应力桁式组合拱桥的横向联结系检查指标都以桁架拱桥相关描述为准。混凝土材料表观检查指标如：蜂窝、麻面、剥落、露筋、空洞或孔洞、掉角、钢筋锈蚀、混凝土碳化、混凝土腐蚀和保护层厚度等，为各类混凝土桥梁的普遍检查指标，本标准以简支梁桥的相关说明为标准。
7. 4钢管混凝土拱桥上部结构构件技术状况评估
钢管混凝土拱桥上部结构的检查指标根据钢管混凝土拱桥的重要缺陷及钢管混凝土拱桥不同构件的重要病害和变形状况进行分类描述。
根据钢管混凝土拱桥拱肋、横向联结系、立柱、吊杆、端锚和系杆的重要病害，材料重要缺陷及变形状况对部件安全性和耐久性的影响限度，参照了《公路桥涵养护规范》(JTG H11-2023)、《公路桥梁承载能力检测评估规程》(报批稿)、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2023)、《钢结构工程施工质量验收规范》(GB 50205— 2023)等规范的相关描述，对钢管混凝土拱桥各部件检查指标的定性和定量指标进行了拟定。
对钢管混凝土直接用做主拱结构的拱桥及劲性骨架混凝土拱桥来说，混凝土材料表观检查指标如：蜂窝、麻面、剥落、露筋、空洞或孔洞、掉角、钢筋锈蚀、混凝土碳化、混凝土腐蚀和保护层厚度等，为各类混凝土桥梁的普遍检查指标，本标准以简支梁桥的相关说明为标准。
钢管混凝土拱桥的桥面板检查指标与简支梁桥的检查指标相同，故以简支梁桥为准。
7. 5钢拱桥上部结构技术状况评估
钢拱桥材料检查指标与钢梁桥相似，故以钢梁桥检查指标的评估说明为标准。根据钢拱桥材料重要缺陷及变形状况对部件安全性和耐久性的影响限度，参照《公路桥涵养护规范》(JTG H11-2023)、《公路桥梁承载能力检测评估规程》(报批稿)、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG H11-2023)、《钢结构工程施工质量验收规范》(GB 50205 — 2023)等规范的相关描述，对钢各部件检查指标的定性和定量指标进行了拟定。
