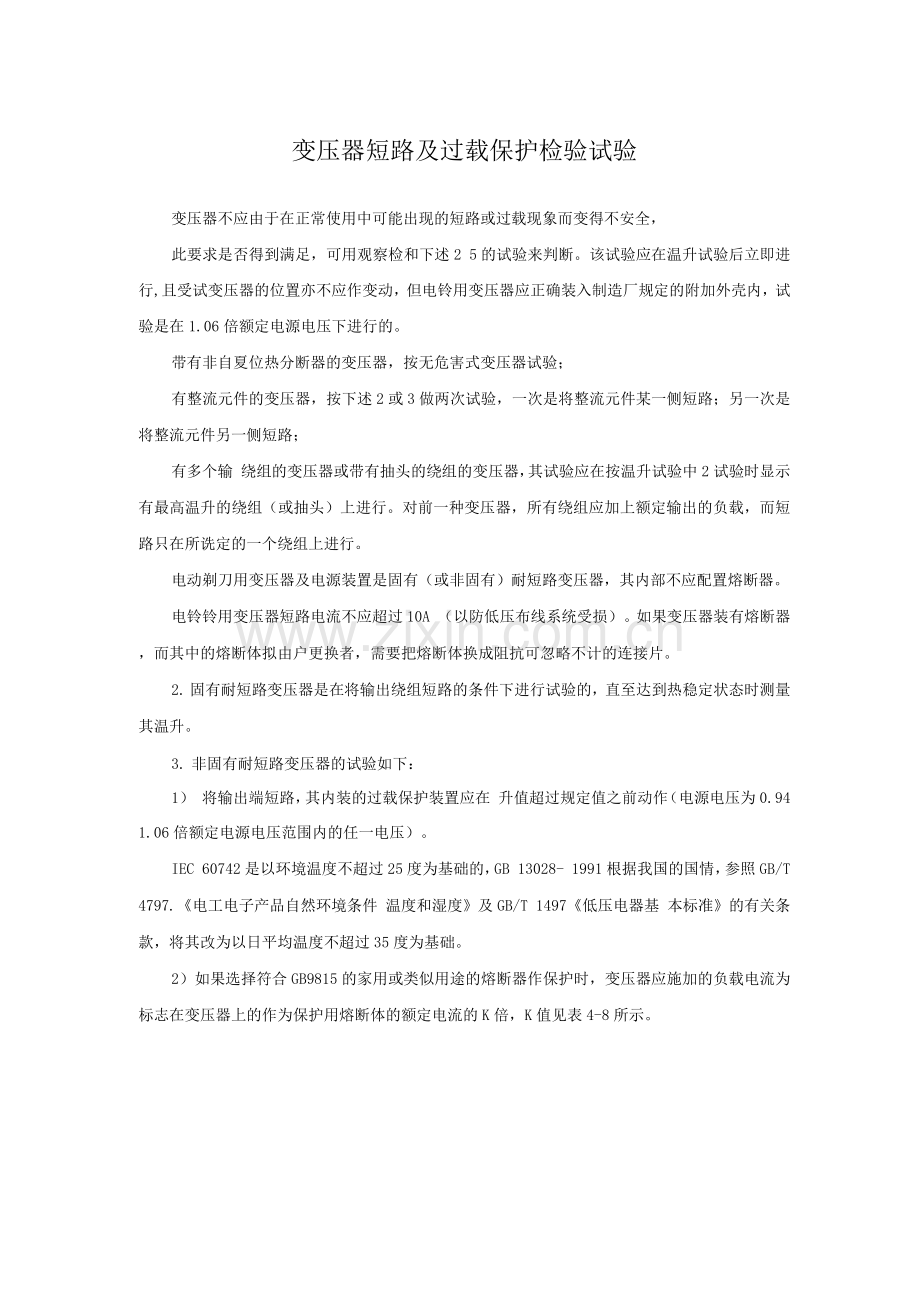

变压器短路及过载保护检验试验
变压器不应由于在正常使用中可能出现的短路或过载现象而变得不安全，
此要求是否得到满足，可用观察检和下述2 5的试验来判断。该试验应在温升试验后立即进行,且受试变压器的位置亦不应作变动，但电铃用变压器应正确装入制造厂规定的附加外壳内，试验是在1.06倍额定电源电压下进行的。
带有非自夏位热分断器的变压器，按无危害式变压器试验；
有整流元件的变压器，按下述2或3做两次试验，一次是将整流元件某一侧短路；另一次是将整流元件另一侧短路；
有多个输 绕组的变压器或带有抽头的绕组的变压器，其试验应在按温升试验中2试验时显示有最高温升的绕组（或抽头）上进行。对前一种变压器，所有绕组应加上额定输出的负载，而短路只在所诜定的一个绕组上进行。
电动剃刀用变压器及电源装置是固有（或非固有）耐短路变压器，其内部不应配置熔断器。
电铃铃用变压器短路电流不应超过10A （以防低压布线系统受损）。如果变压器装有熔断器，而其中的熔断体拟由户更换者，需要把熔断体换成阻抗可忽略不计的连接片。
2. 固有耐短路变压器是在将输出绕组短路的条件下进行试验的，直至达到热稳定状态时测量其温升。
3. 非固有耐短路变压器的试验如下：
1） 将输出端短路，其内装的过载保护装置应在 升值超过规定值之前动作（电源电压为0.94 1.06倍额定电源电压范围内的任一电压）。
IEC 60742是以环境温度不超过25度为基础的，GB 13028- 1991根据我国的国情，参照GB/T 4797.《电工电子产品自然环境条件 温度和湿度》及GB/T 1497《低压电器基 本标准》的有关条款，将其改为以日平均温度不超过35度为基础。
2）如果选择符合GB9815的家用或类似用途的熔断器作保护时，变压器应施加的负载电流为标志在变压器上的作为保护用熔断体的额定电流的K倍，K值见表4-8所示。

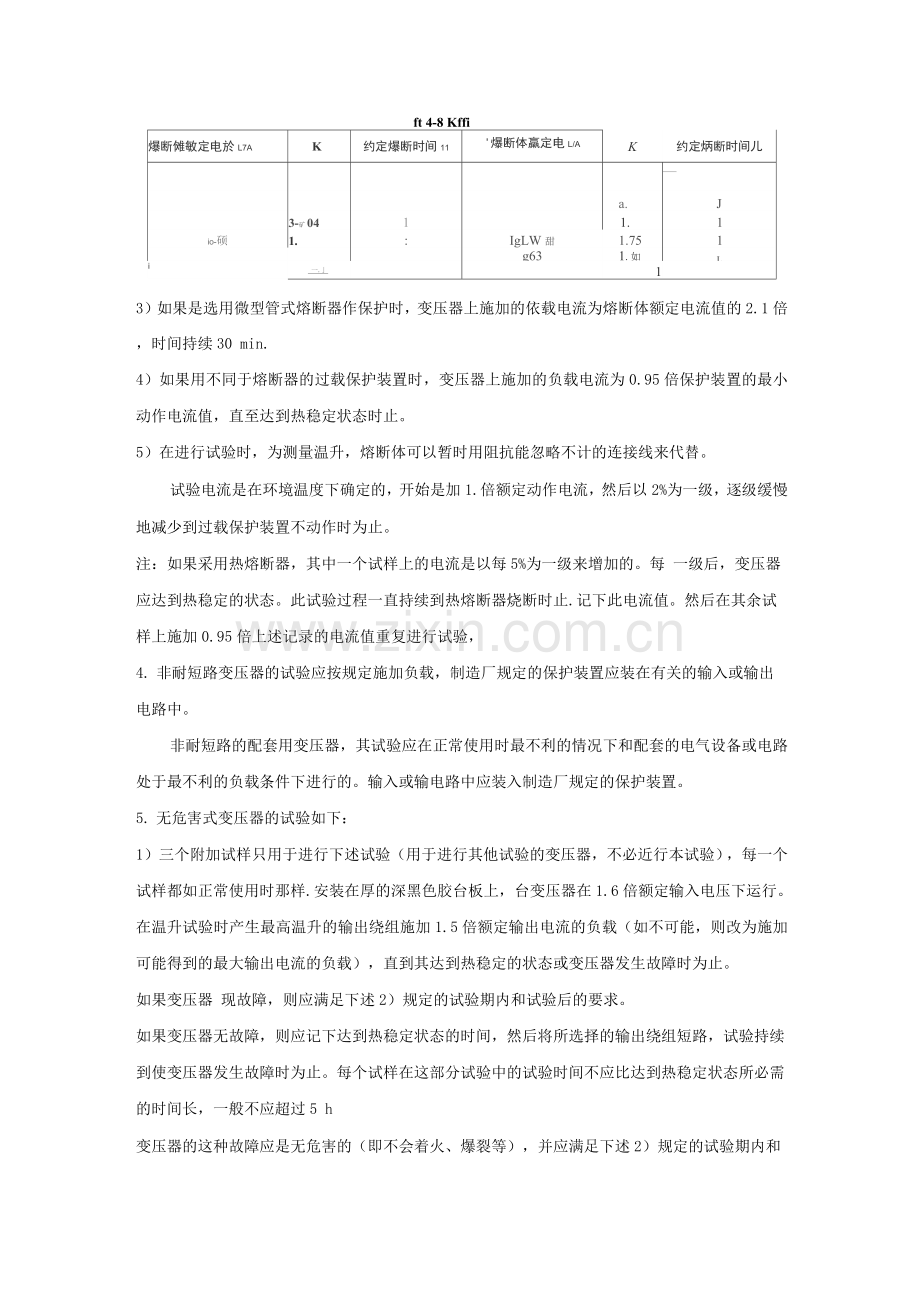

ft 4-8 Kffi
爆断傩敏定电於L7A
K
约定爆断时间11
'爆断体羸定电L/A
K
约定炳断时间儿

—

a.
J

3-矿04
1

1.
1
io-硕
1.
:
IgLW 甜
1.75
1

g63
1.如
L
i
一.」

1

3）如果是选用微型管式熔断器作保护时，变压器上施加的依载电流为熔断体额定电流值的2.1倍，时间持续30 min.
4）如果用不同于熔断器的过载保护装置时，变压器上施加的负载电流为0.95倍保护装置的最小动作电流值，直至达到热稳定状态时止。
5）在进行试验时，为测量温升，熔断体可以暂时用阻抗能忽略不计的连接线来代替。
试验电流是在环境温度下确定的，开始是加1.倍额定动作电流，然后以2%为一级，逐级缓慢地减少到过载保护装置不动作时为止。
注：如果采用热熔断器，其中一个试样上的电流是以每5%为一级来增加的。每 一级后，变压器应达到热稳定的状态。此试验过程一直持续到热熔断器烧断时止.记下此电流值。然后在其余试样上施加0.95倍上述记录的电流值重复进行试验，
4. 非耐短路变压器的试验应按规定施加负载，制造厂规定的保护装置应装在有关的输入或输出电路中。
非耐短路的配套用变压器，其试验应在正常使用时最不利的情况下和配套的电气设备或电路处于最不利的负载条件下进行的。输入或输电路中应装入制造厂规定的保护装置。
5. 无危害式变压器的试验如下：
1）三个附加试样只用于进行下述试验（用于进行其他试验的变压器，不必近行本试验），每一个试样都如正常使用时那样.安装在厚的深黑色胶台板上，台变压器在1.6倍额定输入电压下运行。在温升试验时产生最高温升的输出绕组施加1.5倍额定输出电流的负载（如不可能，则改为施加可能得到的最大输出电流的负载），直到其达到热稳定的状态或变压器发生故障时为止。
如果变压器 现故障，则应满足下述2）规定的试验期内和试验后的要求。
如果变压器无故障，则应记下达到热稳定状态的时间，然后将所选择的输出绕组短路，试验持续到使变压器发生故障时为止。每个试样在这部分试验中的试验时间不应比达到热稳定状态所必需的时间长，一般不应超过5 h
变压器的这种故障应是无危害的（即不会着火、爆裂等），并应满足下述2）规定的试验期内和试验后的要求。
2）在进行上述1）试验中的任何时刻都应满足以下要求，
a）凡可用标准试验指触及的变压器的任何部位的温升不应超过140 K
b）胶合板支持件上任何部位的温升不应超过90 K
c）变压器不应出现火焰、熔化状物质、灼热的颗粒或绝缘材料的燃烧着的液滴。
2）在进行为上述1）试验后，且冷却到环境温度后：
a）变压器应承受介电强度试验，其试验电压值为规定值的35%,电压只施加在输入绕组与
输出绕组之间和输入绕组与壳体之间；
b）如有外壳，其上不应有标准试验指能穿过而触及裸露带电部分的小孔，如有疑问，应
使用电接触指示器检是否触及棵露带电部分，试验电压不应低于40 V
注：试验时应注意防止人体敲及试验电路，
如有一个试样不能通过本试验，则认为本条的试验不合格。
