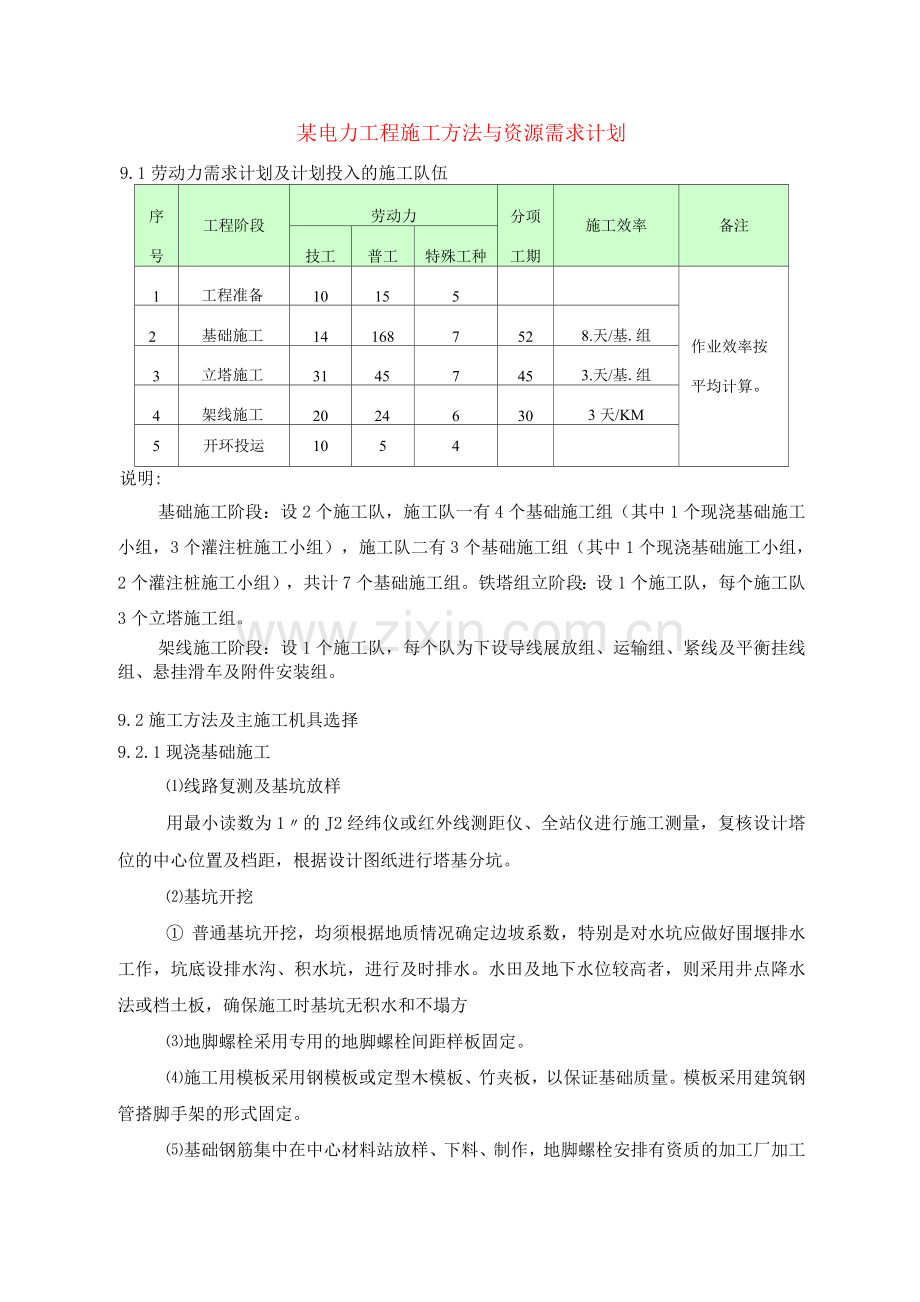

某电力工程施工方法与资源需求计划
9.1劳动力需求计划及计划投入的施工队伍
序
号
工程阶段
劳动力
分项
工期
施工效率
备注
技工
普工
特殊工种
1
工程准备
10
15
5

作业效率按
平均计算。
2
基础施工
14
168
7
52
8.天/基.组
3
立塔施工
31
45
7
45
3.天/基.组
4
架线施工
20
24
6
30
3 天/KM
5
开环投运
10
5
4

说明:
基础施工阶段：设2个施工队，施工队一有4个基础施工组（其中1个现浇基础施工小组，3个灌注桩施工小组），施工队二有3个基础施工组（其中1个现浇基础施工小组，2个灌注桩施工小组），共计7个基础施工组。铁塔组立阶段：设1个施工队，每个施工队3个立塔施工组。
架线施工阶段：设1个施工队，每个队为下设导线展放组、运输组、紧线及平衡挂线组、悬挂滑车及附件安装组。
9.2施工方法及主施工机具选择
9.2.1现浇基础施工
⑴线路复测及基坑放样
用最小读数为1〃的J2经纬仪或红外线测距仪、全站仪进行施工测量，复核设计塔位的中心位置及档距，根据设计图纸进行塔基分坑。
⑵基坑开挖
① 普通基坑开挖，均须根据地质情况确定边坡系数，特别是对水坑应做好围堰排水工作，坑底设排水沟、积水坑，进行及时排水。水田及地下水位较高者，则采用井点降水法或档土板，确保施工时基坑无积水和不塌方
⑶地脚螺栓采用专用的地脚螺栓间距样板固定。
⑷施工用模板采用钢模板或定型木模板、竹夹板，以保证基础质量。模板采用建筑钢管搭脚手架的形式固定。

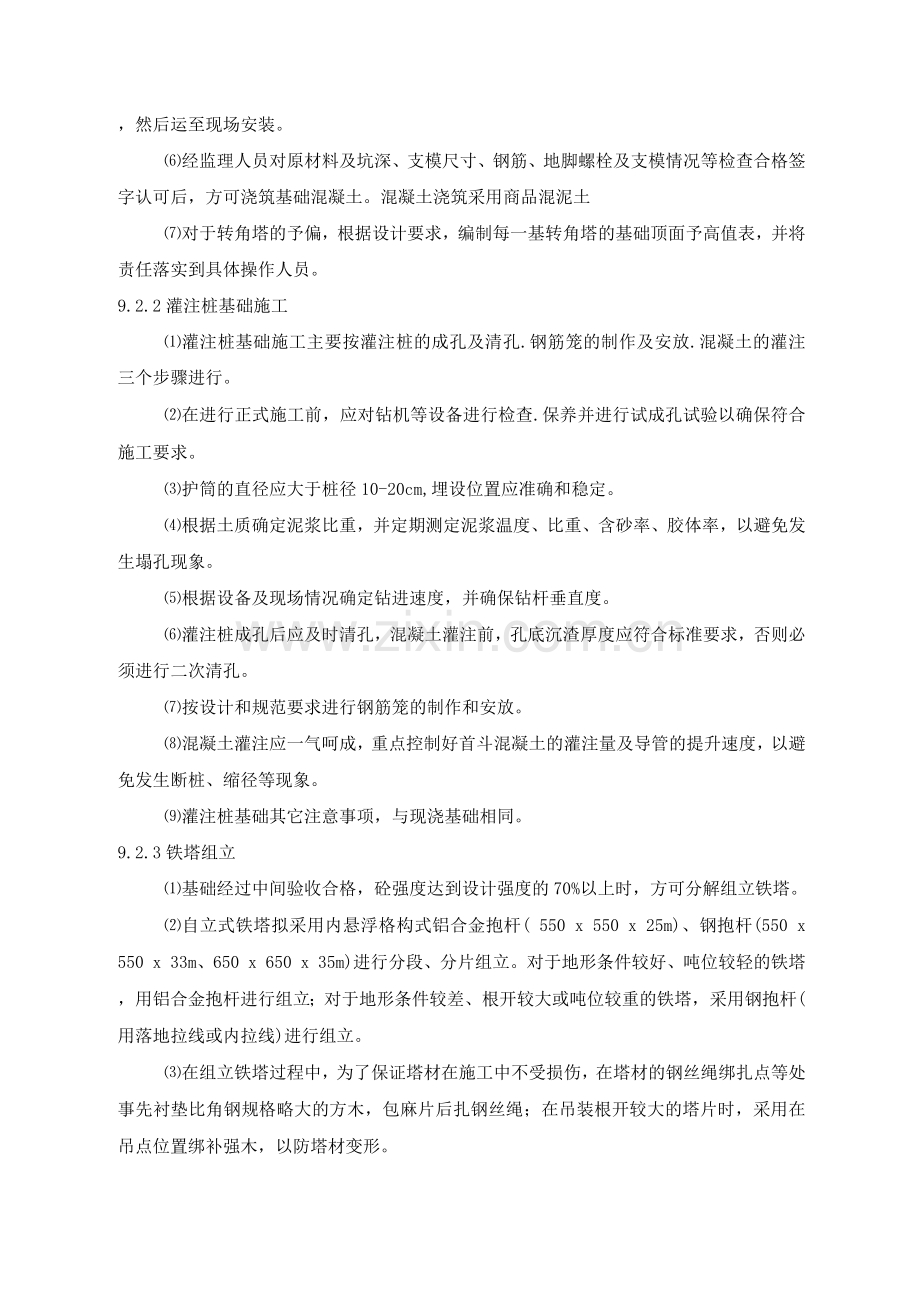

⑸基础钢筋集中在中心材料站放样、下料、制作，地脚螺栓安排有资质的加工厂加工，然后运至现场安装。
⑹经监理人员对原材料及坑深、支模尺寸、钢筋、地脚螺栓及支模情况等检查合格签字认可后，方可浇筑基础混凝土。混凝土浇筑采用商品混泥土
⑺对于转角塔的予偏，根据设计要求，编制每一基转角塔的基础顶面予高值表，并将责任落实到具体操作人员。
9.2.2灌注桩基础施工
⑴灌注桩基础施工主要按灌注桩的成孔及清孔.钢筋笼的制作及安放.混凝土的灌注三个步骤进行。
⑵在进行正式施工前，应对钻机等设备进行检查.保养并进行试成孔试验以确保符合施工要求。
⑶护筒的直径应大于桩径10-20cm,埋设位置应准确和稳定。
⑷根据土质确定泥浆比重，并定期测定泥浆温度、比重、含砂率、胶体率，以避免发生塌孔现象。
⑸根据设备及现场情况确定钻进速度，并确保钻杆垂直度。
⑹灌注桩成孔后应及时清孔，混凝土灌注前，孔底沉渣厚度应符合标准要求，否则必须进行二次清孔。
⑺按设计和规范要求进行钢筋笼的制作和安放。
⑻混凝土灌注应一气呵成，重点控制好首斗混凝土的灌注量及导管的提升速度，以避免发生断桩、缩径等现象。
⑼灌注桩基础其它注意事项，与现浇基础相同。
9.2.3铁塔组立
⑴基础经过中间验收合格，砼强度达到设计强度的70%以上时，方可分解组立铁塔。
⑵自立式铁塔拟采用内悬浮格构式铝合金抱杆( 550 x 550 x 25m)、钢抱杆(550 x 550 x 33m、650 x 650 x 35m)进行分段、分片组立。对于地形条件较好、吨位较轻的铁塔，用铝合金抱杆进行组立；对于地形条件较差、根开较大或吨位较重的铁塔，采用钢抱杆(用落地拉线或内拉线)进行组立。
⑶在组立铁塔过程中，为了保证塔材在施工中不受损伤，在塔材的钢丝绳绑扎点等处事先衬垫比角钢规格略大的方木，包麻片后扎钢丝绳；在吊装根开较大的塔片时，采用在吊点位置绑补强木，以防塔材变形。
⑷按规定安装铁塔防盗、防松装置。
9. 2. 4架线施工
⑴导地线采用普通放线方案，进行一牵2放线，并按《超高压架空输电线路张力架线施工工艺导则SDJJS2-87》组织施工。耐张塔、转角塔直通放过，耐张塔平衡挂线。采用钢护套管保护直线接续管，以免接续管通过放线滑车时发生弯曲。
(2)跨越施工
① 跨越铁路、公路、房屋、通信线时，采用搭设跨越架方式进行跨越。
② 跨越35kV及以下的带电线路时，采用搭设封顶跨越架，跨越架应有足够的强度和刚度并牢固可靠。
③ 跨越llOkV及以上带电线路时，采用搭设专用带电跨越网。根据被跨线路的高度确定跨越网的高度，在跨越网的搭设、拆除过程中严格按照施工作业指导书进行操作。
④ 跨越通航河流事先与航运部门联系，在航运部门的监督下采用封航或半封航的方式进行架线施工。
⑷导、地线的连接采用液压工艺，属隐蔽工程，严格按照《架空送电线路导线及避雷线液压施工工艺规程》操作，虚心接受监理人员的现场监督。正式施工前进行压接试验，压接管的握着力不小于导地线保证计算拉断力的96%。
⑸附件安装在导、地线弧垂调整合格后及时进行，并在挂线后的三天内完成(设计有特殊要求的除外)。间隔棒安装距离采用绳尺在高空丈量，其误差符合验收规范的要求。
9. 2. 5 OPGW光缆的接续、测试
①OPGW光缆纤芯的接续是影响光缆线路质量指标的最重要的因素，接续
光时域反射仪(WAVETEK)
的好坏关系到日后通讯电路的通讯质量、可靠性及线路的正常工作时间。为了使接续后的光缆达到最佳工作状态，需要有严格的质量标准和严密的操作步骤。
② OPGW光缆纤芯接续方法为热熔法。采用高压放电产生的热量将两段光缆的纤芯重新熔合在一起。为保证熔接质量，进行光纤熔接的环境必须整洁，作到无风无尘。
③ OPGW光缆运输、架设安装过程中应注意事项：在展放OPGW光缆前应先进行单盘测试，检查每根光纤的衰耗常数，内部有无短点（光缆长度）及有无机械损伤；由于光缆的脆弱性，严禁摔落、猛烈碰撞光缆及光缆盘；采用张力放线法，注意防止损伤光缆外层；放线过程中，严禁出现打死弯钩现象，并保证弯曲半径不小于产品或设计要求弯曲半径；光缆紧固过程中，在保证弧垂和光缆紧固的前提下，不应过分拉紧光缆和挤压光缆。
9.2.6接地装置施工
⑴依据设计要求将接地装置加工好，并标注好型号。
⑵在基础回填的同时挖好接地沟，并将浅埋式接地装置按设计规定埋设。
⑶河塘中的垂直接地体，应保证打入深度，并确保焊接质量。
⑷接地装置施工后逐基测量接地电阻值。
⑸保护帽浇制前接地引下线地面以上部分可用临时接地体代替，临时接地体与引下部分事先用铁丝绑扎或焊接，保护帽施工完毕后，再将镀锌的永久引下线与接地体进行焊接，并用专用工具将接地引下线整理好，确保工艺美观。9.2.7特殊工序施工
⑴跨越公路、通信线时，采用搭设越线架方式进行。跨越等级公路施工时，编制跨越施工措施，事先取得行业主管部门同意并办理相关手续后方可施工，并邀请其派人现场监护。
⑵跨越35kV及以下的带电线路时，采用不停电搭设封顶越线架。
⑶线路跨越铁路、公路时，采用搭设封顶毛竹越线架越线。
⑷跨越110kV及以上带电线路时，先申请停电然后搭设封顶跨越架。
⑸本工程施工将经历冬雨季的考验，为保证施工的质量和安全，针对各分项工程施工，应编写冬雨季施工措施，其要求如下：
浓高空作业做好雨后的防滑防坠工作。
浓施工现场配置适当的排水机械。
浓做好施工场地、临建设施、材料堆场周围的排水工作，特别是基础施工过程中做好水泥的防雨遮盖工作，做好防潮防霉工作。
※做好防邻近带电体感应电及防雷电接地工作。
9.2.8基础冬期施工
基础冬期施工说明：
根据当地气象资料统计，当室外日平均气温连续5天低于5C即进入冬期施工；当室外日平均气温连续5天高于5C时解除冬期施工。
冬期施工依据
《110—5kV架空电力线路施工及验收规范》（GB50233 — 25）；
《混凝土结构工程施工质量验收规范》（GB50204 — 22）；
《建筑工程冬期施工规程》（JGJ 104 — 97）。
基础冬期施工作业及要求
⑴土石方工程
a. 土石方工程的冬期施工，施工前应做好准备工作，并应连续施工。
b. 冬期施工时间，运输道路和施工现场应采取防滑和防火措施。
c. 冬期基坑开挖根据土层厚度可采取人工和机械两种方法。
d. 冬期开挖时，应采取防止相邻建筑物地基或其他设施（如农民的防冬棚）受冻的保温防冻措施。
e. 开挖完的基槽（坑）应采取防止基槽（坑）底部受冻措施。当基槽（坑）挖完不能及时进行下道工序施工时，应在基槽（坑）底标高以上预留土层，并覆盖保温材料保温（如稻草、麻布袋）。
f. 冬期土方回填时，每层铺土厚度应比常温施工时减少20%〜25%。预留沉陷量应比常温施时增加。基坑回填时的基坑上层部位50cm深度内应用未冻的或透水性好的土回填。铺填时应分散开，并应逐层夯实，夯实厚度宜为10〜15cm。
g. 冬期填方施工应在填方前清除基坑底部的冰雪和保温材料；
h. 成孔泥浆温度不得低于5C,并不得掺防冻剂。
⑵钢筋焊接
a. 冬期钢筋焊接宜在室内进行，当必须在室外焊接时，其最低气温不宜低于-20C,并应符合国家现行标准《钢筋焊接及验收规范》的规定。焊接后的接头严禁立即碰到冰雪，造成急速冷却，而使焊接区出现裂纹。
b. 当焊接大数量的接头时，短时间内完成不了，应搭设临时防保棚，
使雨水、雪花不能直接飘落在炽热的焊缝上，保证焊缝焊接过程中的质量。
⑶混凝土工程
a. 本工程基础工程可采用蓄热法养护方法施工。蓄热养护法是利用砼的初温和水泥的发热量用保温材料覆盖在混凝土表面蓄热使砼在养护过程中能保持一定的温度，使砼在冷却到0°C前达到设计砼强度标准值的30%以上。
b. 本工程冬期施工时，水泥强度等级不应低于42.5,浇筑C15强度等级混凝土时，最小水泥用量不得小于3kg/m3，水灰比不得大于0.6。
c. 砼浇筑前，应清除模板和钢筋上的冰雪和污垢，运输砼用的器具应具有保温措施。
d. 冬期应选择在0C以上的白天浇筑砼，并应连续进行，不许间歇，同时应合理选择搅拌机。
e. 对已浇筑成型的部位，当砼强度没达到规范要求时，应在表面加盖覆盖物，覆盖物为150〜5mm厚的稻草或麻布袋。对基础立柱顶面、棱台和平板部位，采用交错放置草袋，对立柱侧面需用绳子捆扎牢靠。基础养护期间内不得浇水。
f. 基础拆模应在外界气温高于0C以上的情况下进行，拆模后经监理单位代表验收合格后随即回填土。基础不得暴露于空气中。
g. 养护期间如遇气温突然下降（-5C及以下），应用1： 1： 0.7（锯木屑：水：生石灰）比例的拌和物均匀铺撒在基础表面，以提高养护温度，并做好安全防护工作，以防止生石灰灼伤施工人员。
h. 基础蓄热养护的时间不得小于5昼夜。
9. 3施工机具需求计划
基础工具配置表（单基）
序号
名称
数量
备注
1
经纬仪
1台

2
水准仪
1台

3
对讲机
4台

4
钻机
1台

5
发电机
1台

6
电焊机
1台

7
振动器
4套

8
模板

9
跳板
30块

10
钢尺
6把

11
磅秤
1付

12
花杆
3付

13
塔尺
2付

14
配电箱（带触电保护器）
1套

15
水箱
1个

立塔工具配置表（单基）
序号
名称
规格
数量
备注
1
机动绞磨

1台

2
铝合金抱杆
5mm x 5mm x 17m
1根

3
浪风钢绳
2 米*^13
4根

4
承托钢丝绳
40 米*^19
4根

5
吊点钢绳
2 米*^13
2根

6
地锚钻
5T
20个

7
棕绳
150米
1根

8
单轮滑车
3T、5T
6个
各3个
9
双轮滑车
8T
2个

10
钢绳套子
3〜15米
若干
4)15
11
垫木
3 x 3 x 6
6块

12
钢钎
1.5米
8根

13
小钢钎
0.5米
8根
（装塔用）
14
管钳

2把
紧地脚螺丝
用
15
手搬倒链
3T、5T
4把
各2把
16
卸扣
5T、8T
若干

9.4材料、消耗材料需求计划

主要设备材料汇总
项目
单位
工程量
线路长度
km
11.06
导线
LGJ- 4/35
t
187.9
地线
JLB40-120
km
11.95
OPGW （24 芯）-120
km
11.581
台式基础混凝土量
混凝土 C10
m3
133.4
混凝土 C20
m3
685.96
灌注桩基础混凝土量
混凝土 C25
m3
2749.02
基础保护帽（C10）
m3
41.6
基础 钢材
基础钢筋
t
190.418
地脚螺栓（35#、40Cr）
t
54.831
接地钢材
t
5.22
绝缘子金具串型号及数量
160KN单联悬垂串
串
264
1KN跳线悬垂串
串
85
JLB40-120地线耐张金具串
串
46
JLB40-120地线构架侧耐张金具串
串
6
160KN瓷绝缘子
片
7830
70KN瓷绝缘子
片
784
1KN合成绝缘子
串
353
地线绝缘子
片
6
线夹
导线悬垂XCS-6
套
267
导线耐张NY-4/35.1
套
606
跳线悬垂线夹XTS-5
套
86
间隔棒
FJQ-405
个
25
防震锤
导线
个
606
重锤（ZC-1）
片
258
其他金具
t

说明：
⑴所提供的工程量、材料量是根据经审定的初步设计及部分施工图

设计得来的，铁塔总量中不含代用量。
⑵金具的重量不包含线夹、重锤、间隔棒、防振锤、预绞丝等。
⑶基础钢材中不包含地脚螺栓重量。
⑷所提供的工程量不包括代用及可能的设计修改。
⑸导地线、塔材、绝缘子，OPGW及其金具均由甲方供货。
