1、立柱及信号机构吊装作业安全操作规程 1、岗位安全使命 1.1负责作业人员、机械设备、行车安全。 1.2严格按安全技术交底和操作规程作业。 2、岗位任职条件 2.1接受过专业安全技术及技能培训。 2.2持证上岗。 3、上岗作业准备 3.1清楚施工影响范围;安装作业的各项技术标准。 3.2检查机柱、机构、梯子、卡盘等安装配件是否齐全。 3.4检查其功能是否满足施工规范和验标的要求。 3.5检查机柱及机构吊装作业使用的扒杆、叉杆、大绳、安全带、脚扣、滑床板、钢钎、镐、锨等工器具是否齐全。 4、安全操作规程 4.1在既有线施工时,严格执行登记、要点、消点制度, 4.2在既有线,每次立高柱信号机机柱及信

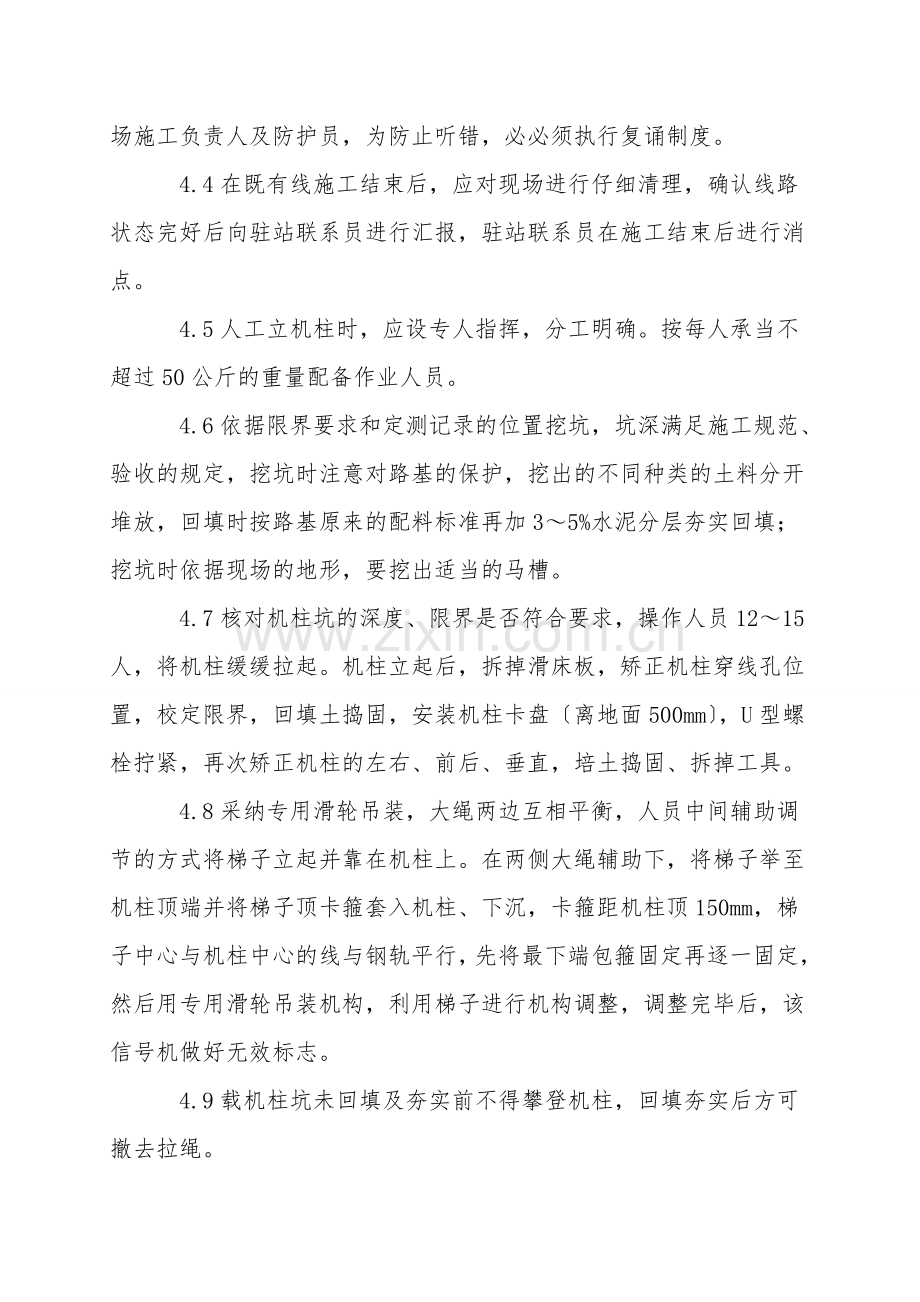

2、号机构吊装作业前驻站联系员应在车站运转室施工作业登记簿上进行登记,须注明以下几点: A、登记时间; B、施工内容及范围; C、施工负责人及本人姓名。 4.3登记完毕得到同意施工命令后,驻站联系员应及时通知现场施工负责人及防护员,为防止听错,必必须执行复诵制度。 4.4在既有线施工结束后,应对现场进行仔细清理,确认线路状态完好后向驻站联系员进行汇报,驻站联系员在施工结束后进行消点。 4.5人工立机柱时,应设专人指挥,分工明确。按每人承当不超过50公斤的重量配备作业人员。 4.6依据限界要求和定测记录的位置挖坑,坑深满足施工规范、验收的规定,挖坑时注意对路基的保护,挖出的不同种类的土料分开堆放,回
3、填时按路基原来的配料标准再加35%水泥分层夯实回填;挖坑时依据现场的地形,要挖出适当的马槽。 4.7核对机柱坑的深度、限界是否符合要求,操作人员1215人,将机柱缓缓拉起。机柱立起后,拆掉滑床板,矫正机柱穿线孔位置,校定限界,回填土捣固,安装机柱卡盘离地面500mm,U型螺栓拧紧,再次矫正机柱的左右、前后、垂直,培土捣固、拆掉工具。 4.8采纳专用滑轮吊装,大绳两边互相平衡,人员中间辅助调节的方式将梯子立起并靠在机柱上。在两侧大绳辅助下,将梯子举至机柱顶端并将梯子顶卡箍套入机柱、下沉,卡箍距机柱顶150mm,梯子中心与机柱中心的线与钢轨平行,先将最下端包箍固定再逐一固定,然后用专用滑轮吊装机构
4、利用梯子进行机构调整,调整完毕后,该信号机做好无效标志。 4.9载机柱坑未回填及夯实前不得攀登机柱,回填夯实后方可撤去拉绳。 4.10使用滑车或吊杆吊装机构时,机构起吊后下方不得站人。 5、其他注意事项 5.1严禁在雷雨、暴风雪天气进行立高柱信号机机柱及信号机构吊装作业。 5.2进行信号机构吊装作业时,工具、材料等物品应放在工作袋内,不得放在信号机上。 5.3立高柱信号机机柱及信号机构吊装作业时,严禁在同一机柱上、下同时作业。 5.4在接近馈电线处立高柱信号机机柱及信号机构吊装作业时,机柱与馈电线最近侧线条的间距,不应小于机柱长加2米,当距离不够时,应在馈电线停电后作业。 5.5在立高柱信号机机柱及信号机构吊装作业时,将机构、变压器箱内进行清扫、整理,备齐端子板上端子柱及紧固螺丝,保持内部清洁整齐。依据验收和技术标准,对施工质量进行自检,发现缺陷及时克服。对施工现场及时进行清扫,严禁污染施工现场。
