鲁班锁制作技术优秀课件.ppt

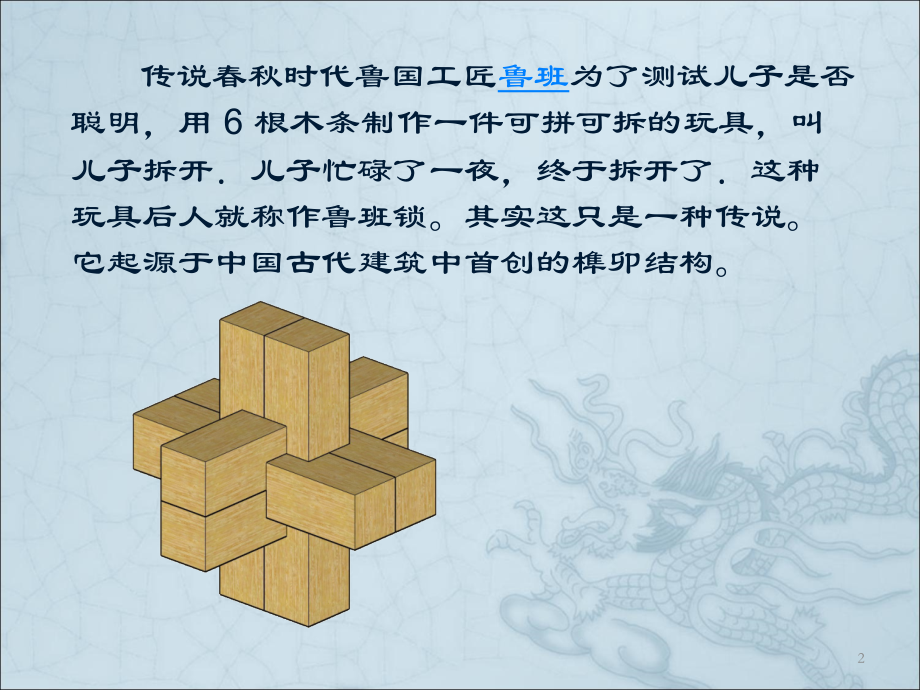

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,鲁班锁的测绘与制作,1,传说春秋时代鲁国工匠,鲁班,为了测试儿子是否聪明，用,6,根木条制作一件可拼可拆的玩具，叫儿子拆开儿子忙碌了一夜，终于拆开了这种玩具后人就称作鲁班锁。其实这只是一种传说。它起源于中国古代建筑中首创的榫卯结构。,2,鲁班锁的六根构件,3,1.,绘制草图,2.,绘制构件图,4,5,6,7,鲁班锁,1,#,构件零件图,8,9,鲁班锁,2,#,构件零件图,10,11,鲁班锁,3,#,构件零件图,12,13,鲁班锁,4,#,构件零件图,14,15,鲁班锁,5,#,构件零件图,16,17,鲁班锁,6,#,构件零件图,18,制作鲁班锁的材料和,工具,制作材料：方木条,20,20,650,一根；,制作工具：钳工台钳、钢锯，锉刀，凿子或,者刻刀，钉锤，钢板尺，直角尺、,铅笔，橡皮，砂纸等。,19,制作工艺过程,将,20 20 650mm,长的木条截成,20 20100mm,长的木条六根,使用工具：钢板尺、直角尺、铅笔，钢锯、砂纸,注意：木条上有结疤时尽量让过去不要让它出现在锯口处,锯割截断后清理断面棱边的毛刺,1.,下料,2.,画线,分别画出沿木条长棱和短棱方向的中心线，四个面都要画出。（有五根构件需要画）,以两条中心线为基准按照各构件图上的尺寸画线,画线线条要细一些，以免锯割加工时误差太大。,将加工过程需要去掉部分用铅笔打上“,”,标记,使用工具：钢板尺、直角尺、铅笔,20,划线,注意,:,线一定要细,画出沿木条长棱方向的中心线,分割线之间的距离大约,2-3mm,，方便打磨加工,21,画好一根,对齐其余四根,用钢尺划线,先画,中线,以中线为基准,画出中间的,40mm,22,A,、长边的中线：垂直于长棱，将一面的中线延伸到四周,B,、宽边的中线：平行于长棱，四个面都要画,23,C,、居中取,40mm,，四周画线垂直于棱,D,、根据结构要求，标示保留面和需要凿去部分,24,锯,切,：,将构件夹持在钳工台前上，使用钢锯沿画线的内侧切割。要求：不能把线锯掉，锯时锯片要垂直。,凿,切,：把锯开的中间部分凿去，要求：在宽边中线前面，凿子要垂直,3.,粗加工（锯、凿）,25,锉削加工,：,使用工具，木锉、,钢锉,；,使用量具，钢板尺、游标卡尺、直角尺；,要求：把锯,切,、凿,切,的面锉平整，尺寸修到位，,同时注意保证相互,平行、垂直的平面之间的关系不能发生变化；,组合测试及修正：用锉刀,仔细,修,整,，直至能较紧密组合,。,4.,精加工（锉削）,26,5.,组装,27,6.,表面装饰,28,
