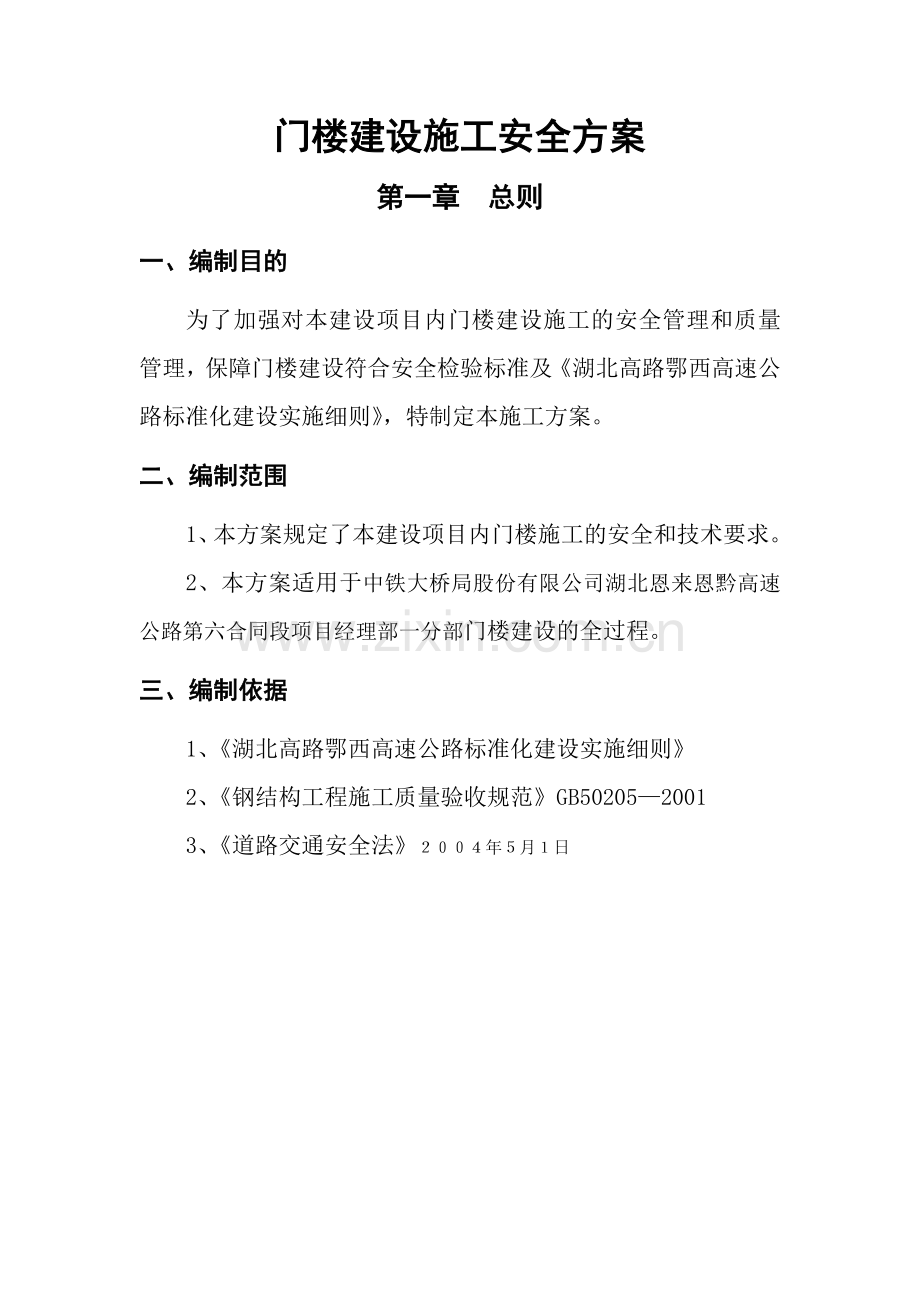

门楼建设施工安全方案
第一章 总则
一、编制目的
为了加强对本建设项目内门楼建设施工的安全管理和质量管理，保障门楼建设符合安全检验标准及《湖北高路鄂西高速公路标准化建设实施细则》，特制定本施工方案。
二、编制范围
1、本方案规定了本建设项目内门楼施工的安全和技术要求。
2、本方案适用于中铁大桥局股份有限公司湖北恩来恩黔高速公路第六合同段项目经理部一分部门楼建设的全过程。
三、编制依据
1、《湖北高路鄂西高速公路标准化建设实施细则》
2、《钢结构工程施工质量验收规范》GB50205—2001
3、《道路交通安全法》２００４年５月１日

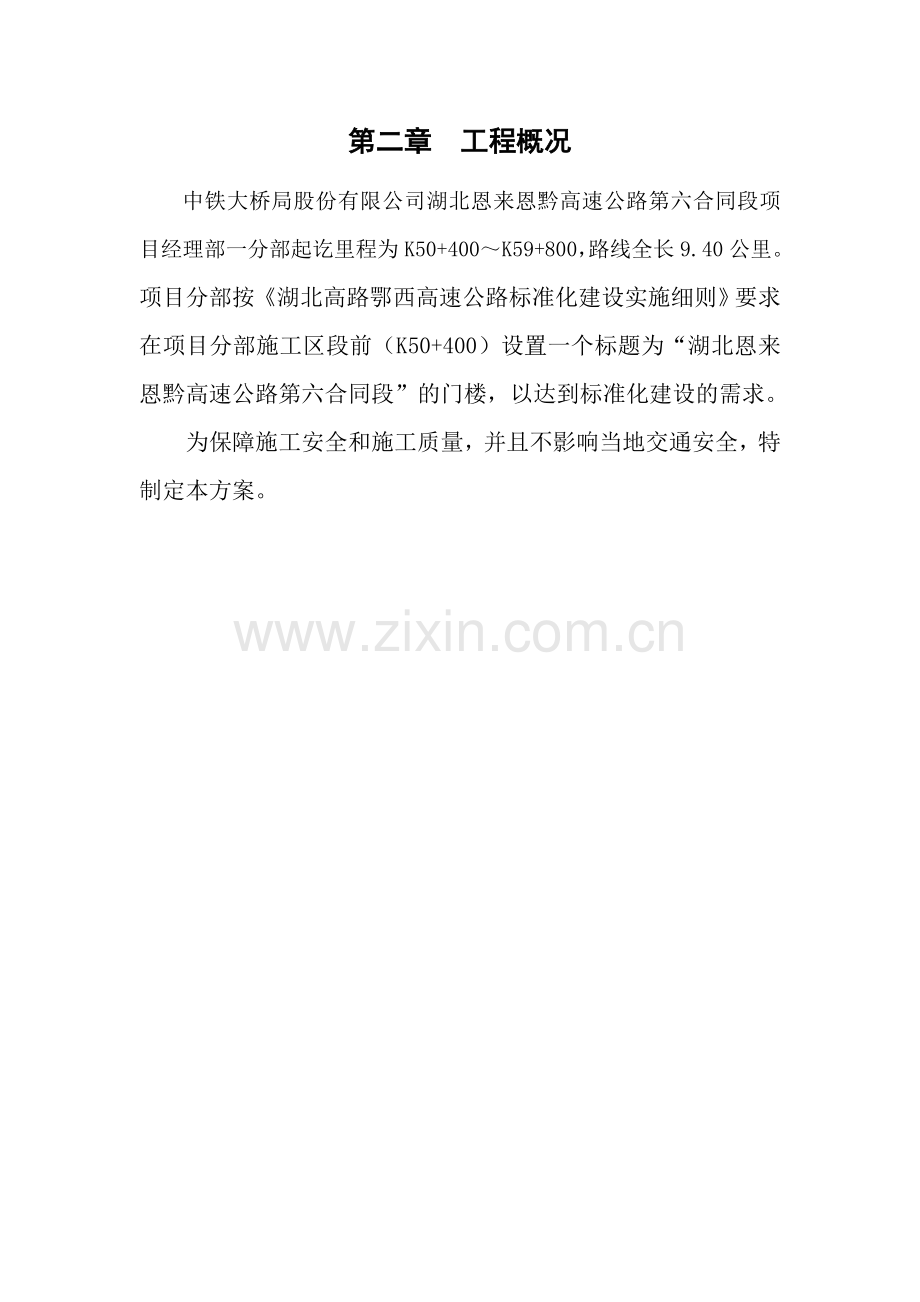

第二章 工程概况
中铁大桥局股份有限公司湖北恩来恩黔高速公路第六合同段项目经理部一分部起讫里程为K50+400～K59+800，路线全长9.40公里。项目分部按《湖北高路鄂西高速公路标准化建设实施细则》要求在项目分部施工区段前（K50+400）设置一个标题为“湖北恩来恩黔高速公路第六合同段”的门楼，以达到标准化建设的需求。
为保障施工安全和施工质量，并且不影响当地交通安全，特制定本方案。

第三章 门楼建设施工方案
一、工程简介
1.1工程概述
中铁大桥局股份有限公司湖北恩来恩黔高速公路第六合同段项目经理部一分部门楼位于湖北省恩施州宣恩县晓关乡张官村3组老S232路段，里程为K50+400。门楼设计为两个门柱支撑式，门柱顶架设一个门梁，两个门柱之间净宽7.8m,门梁净高5.5米。门柱尺寸为60㎝×60㎝×700㎝，门梁尺寸为1200㎝×60㎝×100㎝，采用∠56的角钢焊接制作。本门楼按照按照湖北恩来恩黔高速公路标准化管理和《道路交通安全法》的要求，严格遵循国家对于道路标志的相关规定实行设计和施工。
1.2门楼布置
门楼设置于老S232里程K+400的位置，与S232省道垂直。门柱立于S232省道两侧，由于S232省道右侧埋有通讯光缆，不允许开挖，结合地形情况，右侧门柱立于S232省道路檐，左侧门柱立于S232省道左侧。门柱分别埋深为1.5米，用混凝土填实。门梁与门楼之间使用焊接连接。
