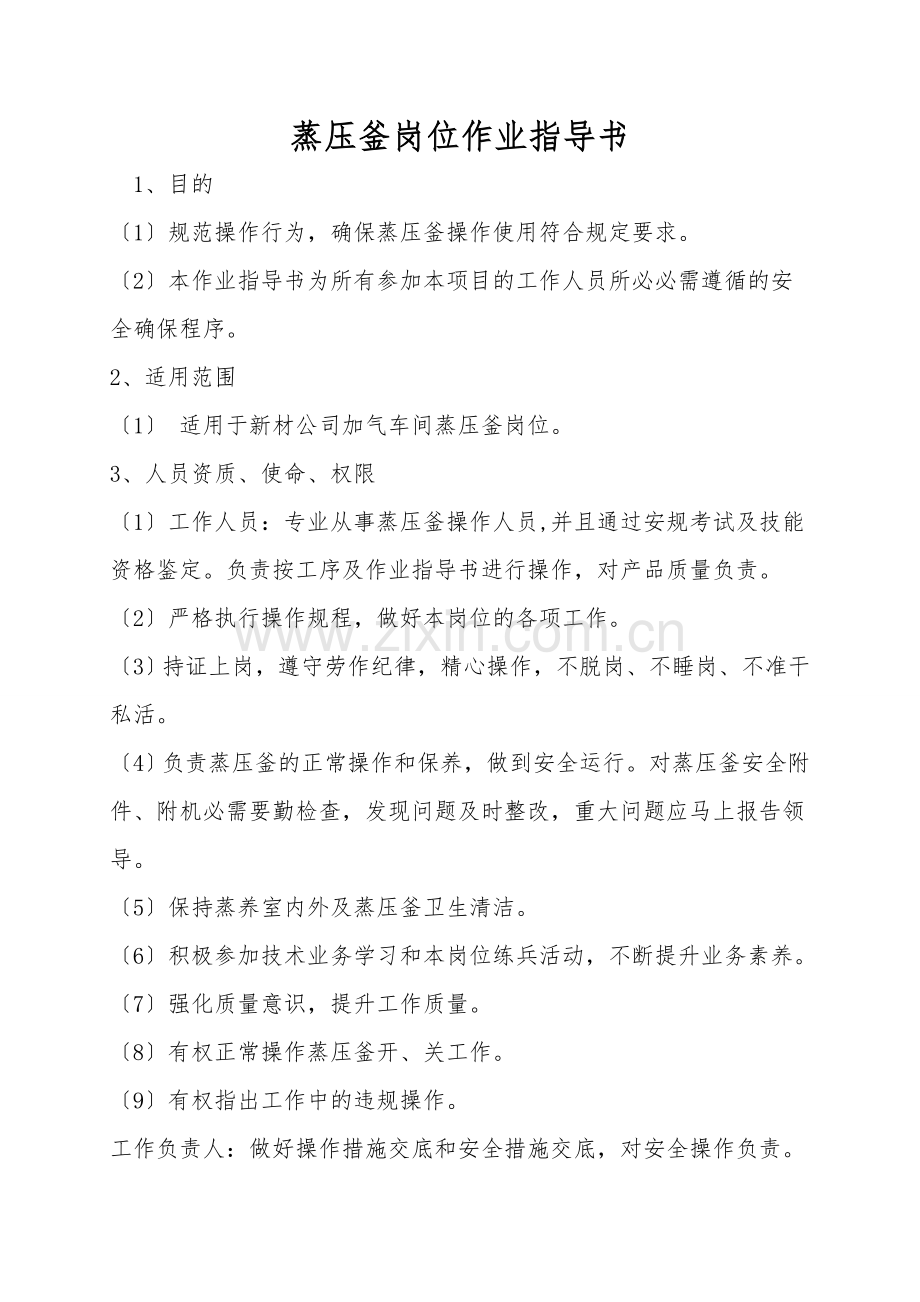

蒸压釜岗位作业指导书
1、目的
〔1〕规范操作行为，确保蒸压釜操作使用符合规定要求。
〔2〕本作业指导书为所有参加本项目的工作人员所必必需遵循的安全确保程序。
2、适用范围
〔1〕 适用于新材公司加气车间蒸压釜岗位。
3、人员资质、使命、权限
〔1〕工作人员：专业从事蒸压釜操作人员,并且通过安规考试及技能资格鉴定。负责按工序及作业指导书进行操作，对产品质量负责。
〔2〕严格执行操作规程，做好本岗位的各项工作。
〔3〕持证上岗，遵守劳作纪律，精心操作，不脱岗、不睡岗、不准干私活。
〔4〕负责蒸压釜的正常操作和保养，做到安全运行。对蒸压釜安全附件、附机必需要勤检查，发现问题及时整改，重大问题应马上报告领导。
〔5〕保持蒸养室内外及蒸压釜卫生清洁。
〔6〕积极参加技术业务学习和本岗位练兵活动，不断提升业务素养。
〔7〕强化质量意识，提升工作质量。
〔8〕有权正常操作蒸压釜开、关工作。
〔9〕有权指出工作中的违规操作。
工作负责人：做好操作措施交底和安全措施交底，对安全操作负责。并在工作中及时做好安全记录，确保记录真实、准确和工整。

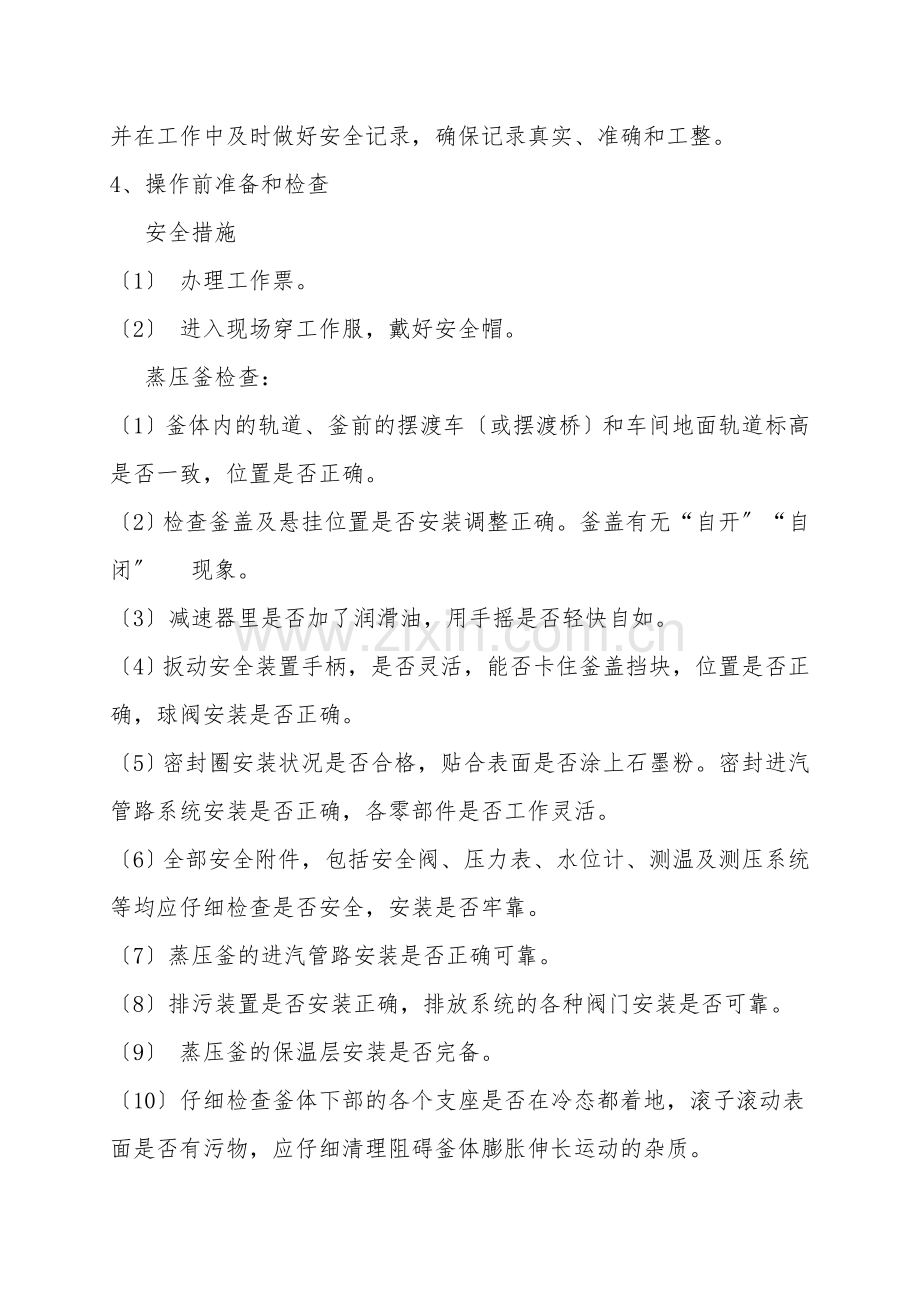

4、操作前准备和检查
  安全措施
〔1〕 办理工作票。
〔2〕 进入现场穿工作服，戴好安全帽。
  蒸压釜检查：
〔1〕釜体内的轨道、釜前的摆渡车〔或摆渡桥〕和车间地面轨道标高是否一致，位置是否正确。
〔2〕检查釜盖及悬挂位置是否安装调整正确。釜盖有无“自开〞“自闭〞  现象。
〔3〕减速器里是否加了润滑油，用手摇是否轻快自如。
〔4〕扳动安全装置手柄，是否灵活，能否卡住釜盖挡块，位置是否正确，球阀安装是否正确。
〔5〕密封圈安装状况是否合格，贴合表面是否涂上石墨粉。密封进汽管路系统安装是否正确，各零部件是否工作灵活。
〔6〕全部安全附件，包括安全阀、压力表、水位计、测温及测压系统等均应仔细检查是否安全，安装是否牢靠。
〔7〕蒸压釜的进汽管路安装是否正确可靠。
〔8〕排污装置是否安装正确，排放系统的各种阀门安装是否可靠。
〔9〕 蒸压釜的保温层安装是否完备。
〔10〕仔细检查釜体下部的各个支座是否在冷态都着地，滚子滚动表面是否有污物，应仔细清理阻碍釜体膨胀伸长运动的杂质。
〔11〕检查配汽室所有仪表、釜门均应处于正常工作状态。
〔12〕操作工应准备好《开关釜门操作票》。
〔13〕首次正式操作前应进行一次空车试运转，安全阀调整至小于或等于制定压力而高于工作压力，安全阀在调定压力下应能正确排汽，将蒸汽压力保持在工作压力，继续30分钟，对釜进行一次全面检查，重点检查是否漏汽，压力表和安全阀状况，如发现异常现象，必必需马上降压进行检查，直到正常为止。
4.3 操作程序
〔1〕将装有蒸养制品的蒸养车，逐辆推入釜内。不管采纳什么方式进釜，均应缓慢，防止制品倒在釜内。
〔2〕关釜盖，将釜盖轻轻推入釜体法兰齿间，摇动手摇减速器，釜门转动到位后就会碰上挡铁，即停止摇动减速器。
〔3〕将安全联锁装置的手柄转到锁紧位置，此状况下再摇减速器时，釜盖受到园缺板卡住而无法转动，此时安全联锁装置的球阀封闭，不能与大气相通。
〔4〕将蒸气通入密封圈。
〔5〕蒸养制度要求抽真空的，打开抽真空阀门，开动真空泵，完毕后关闭阀门及真空泵。
〔6〕打开进气阀，直至釜内压力升至工作压力时，方可打开釜端蒸汽管路中进釜体的截止阀，使密封圈的蒸汽也来自于釜内。这时按照要求升压——恒压——降压的全部蒸压养护工作。
〔7〕蒸压养护过程中，操作工应观察蒸压釜的各部位及仪表工作状况；
a所有安全附件：安全阀、压力表、温度计，覆盖安全联锁装置，水位计工作状况。
b釜体顶部和底部的温差状况，应该不超过40℃，否则检查冷凝水排放系统是其排水正常。
c观察除污罐或冷凝水排放系统工作状况。
(8)打开釜盖
蒸压釜工作完毕，切断汽源，釜上压力已回到零位，并按以下要点进行操作后方可打开釜盖.开釜盖过程中最容易发生安全事故，因此应严格按照程序认真仔细进行。
a先将联锁装置的手柄转到开启位置，打开球阀，使釜内余汽排尽。
b开盖时，操作人员应站在有减速器一侧，不能面对蒸压釜操作。
(9)将蒸养车从釜内拉出，无论采纳什么方法向外拉，均应当心缓慢，防止制品倒塌，甚至小车脱轨。
(10)制品出釜后，就要做下一釜工作前的准备工作。应在冷却后清除掉落在釜内的制品碎块。
(11)蒸压釜开关盖应有车间班长在场监督，确保安全，每一釜的工作全过程状况均应记录在“蒸压釜操作记录本〞上，班长应签字。
(12)与蒸压操作无关人，在开关釜盖时不应在釜端四周停留。
    再次还必必需补充说一说就是：
    有的操看到压力表指令就认为釜内无余压，这是不正确的，实际上釜的容积大，覆盖面积大，只要有很小的余压，作用在釜盖上的力就很大，例如釜内余压为0.005MPa(0.05Kgf/cm2)，〔一般压力表显示不出〕，作用在ø2m釜的釜盖上的力可达15710N(1571Kgi)作用在ø2.85的釜的釜盖上的力为31900N(3190Kgi)，这样大的力足以将釜盖冲出去，在这方面均有过事故教训，切不可忽视这个问题，釜盖开启过程中，当釜盖轴向移动6毫米时，应稍停片刻，确认釜内无余汽后，再继续摇动手摇减速器，将釜盖全部打开。
5、蒸压釜的紧急停止运行
   蒸压釜在运行过程中，如果突然发生故障，严重威胁安全时，蒸压釜专职操作人员应马上采纳紧急措施，停止蒸压釜的运行，并马上报告车间主任。
   蒸压釜停止运行包括泄放釜体内的气体，停止向釜内通入蒸气，使釜内压力下降。
   蒸压釜在运运行过程中出现以下状况之一时，应马上停止运行。
〔1〕蒸压釜的工作压力、介质温度超过许用值，采纳各种措施仍降不下来的。
〔2〕釜体、釜盖发生裂痕、鼓包、变形、泄漏等缺陷危及安全。
〔3〕安全附件失灵，覆盖关闭不到位，连接管件断裂，紧固件损坏难以确保安全运行。
〔4〕操作岗位发生火灾，威胁到蒸压釜安全操作。
〔5〕釜体上下壁温差超过限定值，采纳排水措施仍降不下来时。
〔6〕蒸压釜及其管道发生严重振动，危及安全运行。
容器有严重缺陷。难以确保安全运行时，操作人员应及时向企业领导报告，如果企业领导不及时采纳安全措施，则操作人员或主管容器的安全技术人员有权越级上报，当地劳作部门可责成企业领导采纳安全措施，限期解决或停止运行。
6、蒸压釜的定期检查
蒸压釜的定期检查是在其制定使用期限内，每间隔一定的时间，即采纳各种适当而有效的方法，对蒸压釜的承压部件和安全附件进行检查，以期发现蒸压釜存在的缺陷，在缺陷还没有发展到对蒸压釜的危害之前而被消除。以防止蒸压釜在使用过程中发生故障乃至于爆炸事故。
〔1〕蒸压釜定期检验的必要性。
蒸压釜虽然是卧式静止设备，但它长期承受变应力的作用以及釜底部冷凝水的腐蚀的侵袭，而可能产生新的缺陷。
蒸压釜的操作工艺过程一般为升压——恒压——降压，因而蒸压釜受到了反复交变载荷的作用，当交变应力长期过大达到屈服限以上时，则蒸压釜的受压部件因局部金属组织的不均匀，在其薄弱部位会引起疲惫裂痕。
由于冷凝水对蒸压釜材料具有腐蚀性，使釜体底部发生连绵不断的腐蚀麻点而导致壁厚的逐渐减薄，虽然在蒸压釜的制定过程中合计到了腐蚀影响而加大了腐蚀裕量，但是当腐蚀裕量消耗掉以后，蒸压釜假如继续按制定的最高工作压力进行运行，就会发生危险乃至破坏，为此执行定期检验，是及早发现缺陷，消除隐患，确保蒸压釜安全运行的一项行之有效的措施，这已被国内外长期的生产施行所证实，各国的压力容器规程对定期检验作了详尽的规定。
〔2〕定期检验的项目和间隔时间。
蒸压釜的定期检验依据其使用特点和检验内容和时间间隔可分为内外部检查、内外部检验及耐压试验等三种。
内外部检查每年至少一次，内外部检验至少三年一次，耐压试验最长不超过九年两次。
A内外部检查
蒸压釜的内外部检查中，关于外部检查可以在运行的清况下进行，内部检查应在停运时进行。检查的目的是为了及时发现蒸压釜的内外表面及操作工艺方面所存在的安全因素。确定蒸压釜能否在确保安全的状况下继续运行。
内外部检查工作必必需由专业人员承当。
内外部检查的内容至少应包括：
蒸压釜的釜体、釜盖有无变形、泄漏等异常现象。
a蒸压釜的釜体及釜盖法兰〔及连接焊缝〕上有无腐蚀、凹陷、裂痕以及其他外伤。
b安全附件能否正常工作，是否超过了规定的校验周期。
c冷凝水排放装置是否工作正常。
d釜门旋转机构及摆动机构是否动作灵活。
e 活动支座是否灵活，有无使蒸压釜不能自由膨胀等现象，基础是否下沉；
f蒸压釜上的连接法兰及其它所有可拆连接处有无泄漏，所有紧固件是否有松动现象；
g蒸压釜的外壁保温层是否完好无损，有无撞落、松脱或变质的不良现象。
h蒸压釜的操作压力、操作温度是否在规定的范围内，工作介质的组成是否符合制定规定。
i蒸压釜的内外部检查状况，包括检验日期，发现的问题及检查结论等应认真写蒸压釜的检查记录存档。
B内外部检验。
蒸压釜的内外部检验应在蒸压釜停止运行的条件下进行。校验的目的是为了及早发现蒸压釜内外部缺陷，包括在本次运行中新产生的缺陷及原有缺陷发展的状况，以确定蒸压釜能否继续运行和为确保蒸压釜安全运行所必必需采纳的相应措施。
蒸压釜的内外部检验工作必必需由专业检验人员担当。
蒸压釜内外部检验项目至少应包括以下各项：
内外部检查的全部内容；
(a) 蒸压釜的内外部表面、开孔接管处的腐蚀状况；
(b) 所有焊缝特别是应力集中处有无裂痕；
(c) 检查发现有腐蚀时，应进行多点壁厚测定，最小壁厚如果小于同意点的最小壁厚时，应重新进行强度校核，并提出能否继续使用及同意的最高工作压力。
(d) 安全附件的校验及釜盖开闭安全联锁装置是否安全可靠。
对内外部检验发现有缺陷的蒸压釜，除了报废者外，可以依据蒸压釜的操作和缺陷的具体状况，采纳相应的措施后方可继续使用。
蒸压釜内外部检验状况，包括检验日期、所发现的缺陷以及检验结论等，检验人员应认真填写蒸压釜检验记录，检验中发现缺陷时，应将检验部位、尺寸、消除和修补状况以及所应采纳的措施等记入检验记录内，必需要缩短检验周期的，还必必需注明下次检验日期。
〔3〕耐压试验
蒸压釜耐压试验的目的是通过它的检验和试验，以确定其能否在制定要求的工艺条件下继续安全运行。
蒸压釜耐压试验前，至少应做好以下各项：
内外部检验的全部检验内容；
对受压元件焊缝作无损探伤检查，探查长度为焊缝总长的20%。
内外部检验合格后，才能进行耐压试验。
经过耐压试验的蒸压釜应有检验人员依据检验状况做出检验结论。蒸压釜的检验状况，包括内外部检验状况及其所发现的缺陷、无损探伤状况〔抽检复验的部位、探伤检验结果等〕以及蒸压釜耐压试验情〔试验压力、试验结论等〕应认真填写检验记录存档。
3、检验周期的缩短
               以上仅提出了一般状况下蒸压釜的检验周期，可是也会碰到一些特别状况，在这些特别状况下，检验周期应当缩短。
               属于以下状况之一的蒸压釜，内外部检验周期应当缩短：
   〔a〕腐蚀状况严重，均匀腐蚀速率超过制定给定腐蚀量的二分之一，和使用中发现有严重缺陷的蒸压釜，每年至少进行一次内外部检验。
   〔b〕使用期达十五年的蒸压釜，每两年至少进行一次内外部检验，使用期达二十年的蒸压釜每年至少进行一次内外部检验。
   〔c〕受压元件所使用材料焊接性能较差、制造时产生微裂痕及经过多次返修的蒸压釜每年至少进行一次内外部检验。
    〔d〕蒸压釜使用头一年，应进行内外部检验。
    〔e〕检验人员认为应该缩短的。
                 属于以下状况之一的蒸压釜，内外部检验合格后必必需进行耐压试验。
    〔a〕用焊接方法修理后改换蒸压釜主要受压元件的；
    〔b〕停止使用二年以上，重新恢复使用的；
    〔c〕新安装的或由外单位拆卸调入或移位后重新安装的；
    〔d〕事故后重新修复使用的；
    〔e〕使用单位对蒸压釜的安全性能有怀疑的。
4、蒸压釜检验的注意事项
    〔a〕蒸压釜的定期检验，应由省、市、自治区劳作部门授权的单位进行，从事检验工作的人员，应经当地部门考核批准。检验单位对蒸压釜进行检验，应由设备技术人员，主管蒸压釜的安全技术人员和检验人员共同负责进行。
    〔b〕蒸压釜进行内部检验时，必必需将工作介质清理干净，切断蒸汽进入口阀门，并挂上醒目标志牌。
    〔c〕釜们打开时应挂上检修标志牌，以免误操作。
    〔d〕进入蒸压釜内部检验时，照明设备应使用不超过36伏的安全电压，如果仪器的使用电压超过36伏必必需具有可靠的接地线。
