电气设备接地配置和保护导体
1、总
接地配置应满足电气装置的安全和功能要求。
2、对地连接
1）接地配置
① 按照电气装置的要求，用于保护或功能目的的接地配置可以是合一的或分开的。
② 接地配量的设备的选择和安装应使；
a）接地电阻值符合电气装置的保护和功能要求，并预计长期有效：
b）能承受接地故障电流和对地泄漏电流而无危险，特别是由热、热的机械应力及电的机械应力引起的危害；
c）有足够的强度或有附加的机械保护，以适应所在场所的外部影响。
③ 应采取保护措施，以防止由于电蚀作用对其他金属部分造成危害。
2）接地极
① 可以采用以下型式的接地极：
a）埋地的棒或管，
b）埋地的带或线：
c）埋地的板；
d）埋于基础内的接地极；
e）钢筋混 土中的钢筋；
注；结构内含有预应力钢筋混凝上时应特别慎重；接地极的功效取决于当地的土壤条件,宜按所要求的接地电阻值选定适合于土壤条件的一个或几个接地极，接地极的接地电阻值可以由计算或实测获得。
② 接地极的类型及埋入深度应使接地极的接地电阻值不会因土 的干燥及冻结而超过所要求的数值。
③ 接地极的材质及结构应能承受由于腐蚀而引起的损伤。
④ 接地配置的设计应考虑由于腐蚀可能增加接地极的接地电阻值。
⑤ 只有在得到供水部门的同意，并有有关打算变动水管系统时预先通知电气装置使用者的协议时，金属水管系统才可用作接地极。
1

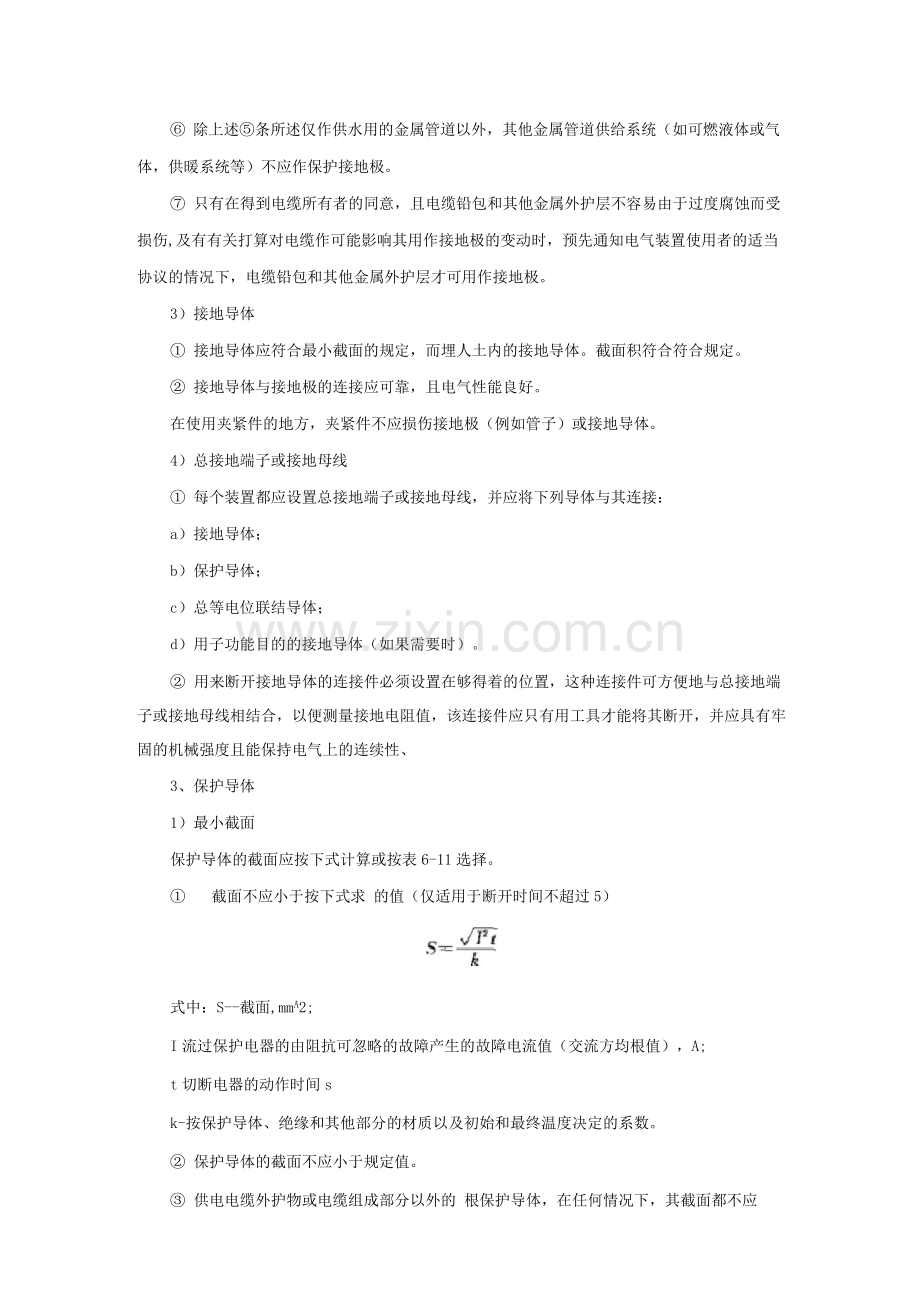

⑥ 除上述⑤条所述仅作供水用的金属管道以外，其他金属管道供给系统（如可燃液体或气体，供暖系统等）不应作保护接地极。
⑦ 只有在得到电缆所有者的同意，且电缆铅包和其他金属外护层不容易由于过度腐蚀而受损伤,及有有关打算对电缆作可能影响其用作接地极的变动时，预先通知电气装置使用者的适当协议的情况下，电缆铅包和其他金属外护层才可用作接地极。
3）接地导体
① 接地导体应符合最小截面的规定，而埋人土内的接地导体。截面积符合符合规定。
② 接地导体与接地极的连接应可靠，且电气性能良好。
在使用夹紧件的地方，夹紧件不应损伤接地极（例如管子）或接地导体。
4）总接地端子或接地母线
① 每个装置都应设置总接地端子或接地母线，并应将下列导体与其连接：
a）接地导体；
b）保护导体；
c）总等电位联结导体；
d）用子功能目的的接地导体（如果需要时）。
② 用来断开接地导体的连接件必须设置在够得着的位置，这种连接件可方便地与总接地端子或接地母线相结合，以便测量接地电阻值，该连接件应只有用工具才能将其断开，并应具有牢固的机械强度且能保持电气上的连续性、
3、保护导体
1）最小截面
保护导体的截面应按下式计算或按表6-11选择。
① 截面不应小于按下式求 的值（仅适用于断开时间不超过5）

式中：S--截面,mmA2;
I流过保护电器的由阻抗可忽略的故障产生的故障电流值（交流方均根值），A;
t切断电器的动作时间s
k-按保护导体、绝缘和其他部分的材质以及初始和最终温度决定的系数。
② 保护导体的截面不应小于规定值。
③ 供电电缆外护物或电缆组成部分以外的 根保护导体，在任何情况下，其截面都不应
小于以下值:
a ）有机械保护时2.5 mmA2;
b ）没有机械保护时,4 mm"2;
2）保护导体的类型
① 保护导体可由下列部分构成，
a）多芯电缆的芯线；
b）与带电导体共用外护物的绝缘导体或棵导体；
c）固定敷设的裸导体或绝缘导体；
d）金属外护层，例如某些电缆的护套、屏蔽层及铠装（进一步的要求在考虑中）；
e）导体的金属套管或其他金属外护物（进一步的要求在考虑中）；
f）某些装置外可导电部分。
② 当装置内有成套设备或有金属封闭母线槽系统的外护物或框架时，如果金属外护物或框架同时满足下列三项要求，则它们可用作保护导体；
a）它们的电气连续性不应受机械的、化学的或电化学损蚀的影响，
b）它们的电导应至少等于按保护导体规定的最小截面积所得的结果；
c）它们应能在每个预计分支上有一个端子与其他保护导体连接。
③ 某些布线的金属的外护层，包括护套（裸的和绝缘的），特别是矿物绝缘电缆的护套,以及电气线路用的某些金属套管和线槽（其型式在拟定中），如果它们满足上述②条a）和b）的要求，则均可用作相应回路的保护导体。
④ 装置外可导电部分如果全部满足下列四项要求，则可以用作保护导体：
a）不论是从结构上或是从适用的连接上它们的电气连续性都应得到保证，使之不受机械的、化学的或电化学的损伤和腐蚀；
b）它们的电导应至少等于按保护导体规定的最小截面积所得的电导值；
c）应取措施防止它们移位，有补偿措施者除外；
d）它们已经被考虑用作保护导体时，如果需要可适当地采取措施。
只要得到供排水系统负责人或部门的同意，使用金属水管是允许的，燃气管道不应用作保护导体。
⑤ 装置外可导电部分不应用作PEN导体。
3）保护导体电气连续性的保持
① 保护导体应对机械的和化学的损伤和腐蚀以及电动力的作用有适当的保护。
② 保护导体的接头应便于检和测试，但注有绝缘膏的或封装的接头除外。
③ 不应将开关电器接人保护导体中，但可以设置供测试用的只有工具才能断开的接头。
④ 对接地连续性采用电气监察时，动作线圈不应接入保护导体中。
⑤ 电器的外露可导电部分不应用作其他设备的保护导体的一部分，但3. 2②允许者除外。
4、用于保护目的的接地装置
1）与过电流保护电器一起使用的保护导体
注：当过电流保护电器用于电击防护时，强烈建议将保护导体合并在与带电寻体同一的布线系统中，或将其紧靠保护导体；
2）故障电压动作保护器的接地导体和保护导体
① 应有一个辅助接地极，它与所有其他接地金属体，例如金属构件、管道或金属护套电
缆在电气上无关联。如果安装的辅助接地极设在与所有其他接地金属体间有规定距离（此值在考虑中）的地方，则可认为本要求已经得到满足.
② 引向辅助接地极的接地导体应绝缘起来，以免触及保护导体或触及与保护导体连接的任何部分,或可能触及的装置外可导电部分。
③ 保护导体应只与这样的电气设备的外露可导电部分连接；当发生接地故障时，这些设备通过保护电器的动作被切断供电。
5、用于功能目的的接地配置
用于功能目的的接地配置应保证设备的正常运行，或使设备可靠而正确地实现其功能。
6、兼有保护和功能目的的接地配置
1） 一般要求
兼有保护和功能目的的接地配置，首先应满足保护措施的各项要求。
2 ） PEN导体
① 在TN系统中，对于固定装置中铜芯截面不小于10 mmA2，或铝芯截面不小于16 mmA2的电缆，只要那部分装置不是由剩余电流动作保护器保护，单根导体可以兼作保护导体和中性导体。
但是，如果电缆是符合IEC标准的同心型电缆，且在同心芯线全长上所有的接头及端子都是双重导通连接的，则PEN导体的最小截面可以是4 mmA2;
② PEN导体应按可能受到的最高电压绝缘，以避免产生杂散电流。注:成套开关设备和控制没备内部的PEN导体不必绝缘。
4
③ 如果从装置的任何一点起，中性导体及保护导体的作用是由各自的导体提供的，则从该点起不允许再将这些导体互相连接。在分开点，应分别设有供保护导体及中性导体连接用的端子或母线。PEN导体应接至供保护导体用的端子或母线上。
7、等电位联结导体
接地、保护导体及等电位联结要求。
1）最小截面
① 总等电位联结导体
总等电位联结导体的截面应不小于装置的最大保护导体截面的一半，但最小不应小于6 mmA2.如果联结导体是铜线，则其截面不必大于25 mmA2，如果是其他金属时，则其截面不需大于能承载与25 mmA2铜线相当载流量的截面。
② 辅助等电位联结导体
连接两个外露可导电部分的辅助等电位联结体的截面可为不小于接至该两个外露可导电部分的较小保护导体的截面。
连接外露可导电部分与装置外可异电部分的辅助等电位联结导体的截面可为不小于相应保护导体截面的一半。
辅助等电位联结可利用诸如金属构件那样的永久性的装置外可导电部分，或采用辅助
导体，也可兼而用之。
③ 水表的联结
用建筑物的水管作接地或保护导体时，水表应跨接联结，联结导体的截面应根据其被用作保护导体、等电位联结导体或功能性接地导体的要求而选用适当的截面。
