聚氯乙烯PVC防水卷材施工工艺.docx

二、材料选用
根据设计图纸会审纪要以及业主要求，本工程地下室，防水材料选用如下：
1、聚氯乙烯防水卷材。选用上海市的上海豫宏建筑防水材料有限公司的“豫宏”牌聚氯乙烯防水卷材。
2、砼自防水。在砼中掺加膨胀防水剂，实现砼自防水功能。根据设计，本工程的地下室底板、外墙板以及地下室顶板砼抗渗等级均为P6。通过砼中膨胀防水剂掺量及砼配合比的控制，实现砼不同的抗渗要求。
三、材料特性
1、聚氯乙烯防水卷材
聚氯乙烯(PVC)防水卷材是一种性能优异的高分子防水材料，以聚氯乙烯树脂为主要原料。加入各类专用助剂和抗老化组份，采用先进设备和先进的工艺生产制成。产品具有拉伸强度大、延伸率高、收缩率小，低温柔性好、使用寿命长等特点。产品性能稳定、质量可靠、施工方便。
主要特点：
该产品上表面光滑，下表面带有特制布，形成粘接层，适合多种材料粘合，尤其与水泥在凝固过程中直接粘合，只要无明水便可施工。其综合性能良好，抗拉强度高，抗渗透能力强，低温柔性好，膨胀系数小，易粘结，是一种无毒、无污染的绿色环保产品。

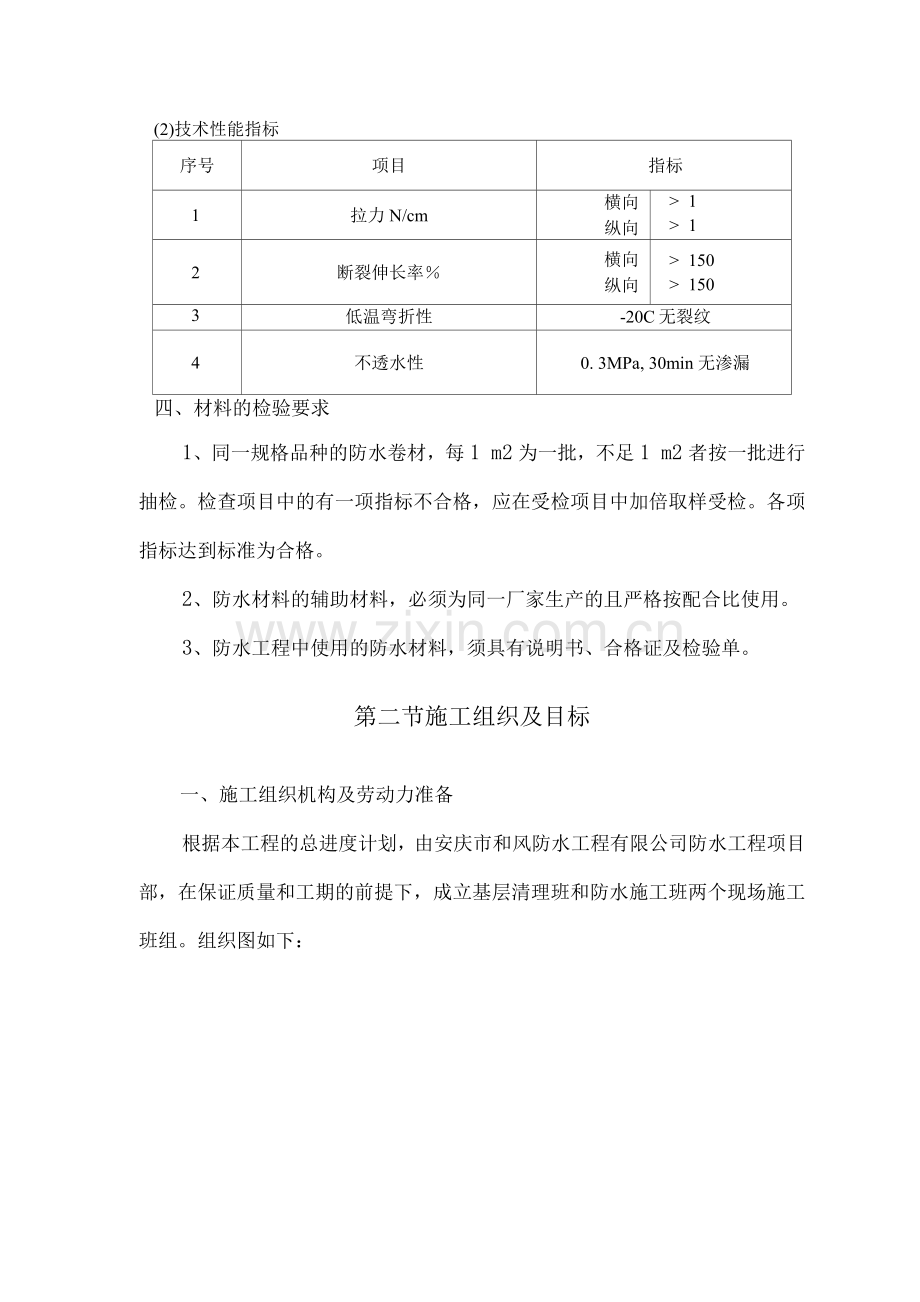

(2)技术性能指标
序号
项目
指标
1
拉力N/cm
横向
纵向
> 1
> 1
2
断裂伸长率％
横向
纵向
> 150
> 150
3
低温弯折性
-20C无裂纹
4
不透水性
0. 3MPa, 30min 无渗漏
四、材料的检验要求
1、同一规格品种的防水卷材，每1 m2为一批，不足1 m2者按一批进行抽检。检查项目中的有一项指标不合格，应在受检项目中加倍取样受检。各项指标达到标准为合格。
2、防水材料的辅助材料，必须为同一厂家生产的且严格按配合比使用。
3、防水工程中使用的防水材料，须具有说明书、合格证及检验单。
第二节施工组织及目标
一、施工组织机构及劳动力准备
根据本工程的总进度计划，由安庆市和风防水工程有限公司防水工程项目部，在保证质量和工期的前提下，成立基层清理班和防水施工班两个现场施工班组。组织图如下：
项目经理
资料员 ［材料员
技术员
质检员

_IZZ
基层清理班
(3人)
防水施工班
(12 人)

、质量目标
1、工程质量达到国家规定的合格标准
2、工程质量达到设计院要求和合同规定的标准
3、工程符合以下标准或规范：
① 国家标准《地下工程防水技术规范》(GB 5 01 08-2 01 1)
② 国家标准《地下防水工程质量验收规范》(GB
50208-2011)
③ 国家标准《屋面工程质量验收规范》(GB 5 02 07-2 012)
三、安全目标
轻伤事故频率年度控制在1.5%。，重伤事故频率年度控制在0.5%。，重大伤亡事故频率控制为零。
四、工期目标
我司将根据总施工进度计划的要求，集中人力、财力、物力，确保工期，按照计划要求，按期完成防水施工任务。
根据目前实际情况，计划地下室底板部分防水施工总工期12天，共划分六个施工段，每段2天其它部位防水施工进度与总体施工进度相适应。
4. 3材料复试
防水材料进入现场后根据相关规定及时请质量监督部门相关人员现场抽样进行复试，材料复试合格后方可施工。
4. 4基层要求
(1) 找平层表面应压平整，不得有酥松、起皮、起砂现象，阴阳角半径R> 20mm。
(2) 满沾法基层含水率不得超过10%,其简单检测方法是在施工前用1m2卷材平铺于找平层上，2〜3小时后揭起，若找平层上无水印即可施工。
(3) 清除基层尖锐物及粗砂、浮土等，确保表面清洁干净，报验合格后方可进行防水卷材施工。
(4) 穿出防水层的管道必须在防水工程开工前安装完毕，并预留出20cm管头，以便于防水施工。
4. 5样板领路制
防水工程开始施工前先做样板铺贴，经建设单位及监理单位共同验收同意后再进行大面积铺贴。
第四节防水做法构造
本工程按GB5 01 08-2 01 1《地下工程防水技术规范》二级防水等级设防，底板、侧墙和室外部分顶板采用抗渗混凝土自防水与聚氯乙烯防水卷材(1. 2 + 1. 2mm厚双层)外防水相结合的措施。
一、地下室底板防水
⑴50m厚C20细石砼保护层
⑵隔离层10厚低标号砂浆
⑶1. 2 + 1. 2厚双层聚氯乙烯卷材
⑷2 0mm厚1： 2. 5水泥砂浆找平层
⑸1mm厚C15混凝土垫层
⑹素土夯实
二、桩承台、基础梁、集水坑、排水沟等细部防水
⑴50厚C20细石砼保护层（桩承台、基础梁、集水坑、
排水沟侧壁20厚1： 2. 5水泥砂浆保护层）
⑵1. 2 + 1. 2厚双层聚氯乙烯卷材
⑶阴阳角两边30cm范围内附加层
⑷20厚1： 2. 5水泥砂浆找平层
⑸1厚C15混凝土垫层
⑹素土夯实
三、地下室侧墙防水
⑴素土分层夯实
⑵120厚M5砂浆砌砖保护墙
⑶20厚1:2.5水泥砂浆填实
⑷1. 2 + 1. 2厚双层聚氯乙烯卷材
⑸胶粘剂
⑹2 0mm厚1: 2. 5水泥砂浆找平层。
⑺防水钢筋混凝土侧墙
四、地下室顶板防水
⑴回填土夯实
(2)70厚C20细石砼保护层，内配双向6@2 钢筋网片
⑶1. 2 + 1. 2厚双层聚氯乙烯卷材
⑷素水泥浆一道
(5) 20厚1:2.5水泥砂浆找平层
⑹钢筋砼结构层
第五节防水系统施工工艺
一、施工材料及要求
1、聚氯乙烯防水卷材：规格：厚度1.2mm;宽度1.2m;
长度20. 0m。
2、粘结剂：配送专用粘接剂。
3、聚氨酯嵌缝膏：用于卷材收头处密封。
4、其他材料： 二甲苯：用于浸洗刷工具；乙酸乙酯:用于擦洗手。
二、施工工具
1、基层处理用具：高压吹风机、平铲、钢丝刷、苕帚。
2、材料容器：大小铁桶。
3、弹线用具：量尺、小线、色粉袋。
4、裁剪卷材用具：剪刀。
5、涂刷用具：滚刷、油刷、压辊、刮板。
三、施工工艺流程
防水卷材定位-涂刮粘接剂-铺贴防水卷材-排气、压实、接收头处理。
四、施工工艺
1、铺贴前在基层面上排尺弹线，作为掌握铺贴的标准线，使其铺设平直。
2、卷材粘贴：在基层面及卷材粘贴面已涂刷好粘结材料的前提下，将卷材用6 30mm、长1.5m的圆心棒（圆木、或塑料管）卷好，由二人抬至铺设端头，注意用线控制，位置要正确，粘结固定端头，然后沿弹好的标准线向另一端铺贴，操作时卷材不要拉太紧，并注意方向沿标准线进行，以保证卷材搭接宽度。
3、卷材不得在阴阳角处接头，接头处应间隔错开。
4、操作中排气：每铺完一张卷材，应立即用干净的滚刷从卷材的一端开始横向用力滚压一遍，以便将空气排出。
5、滚压：排除空气后，为使卷材粘结牢固，应用外包橡皮的铁辊滚压一遍。
6、接头处理：卷材搭接的长边与端头的短边10 0mm范围，用特制胶粘剂粘结；用毛刷蘸特制胶粘剂，涂于搭接卷材的两个面，涂抹均匀后即可进行压合，挤出空气，不许有皱折，然后用铁辊滚压一遍。
7、凡遇有卷材重叠三层的部位，必须用聚氯酯嵌缝膏填密封严。
8、收头处理：防水层周边用聚氨酯嵌缝，并在其上涂刷一层聚氨酯涂膜。
9、防水层施工不得在雨、风天气进行，施工的环境温度不得低于5 °C o
五、施工注意事项
1、接头处卷材搭接不良：接头搭接形式以及长边、短
10边的搭接宽度偏小，接头处的粘结不密实、空鼓、接槎损坏；操作应按程序、弹标准线，使与卷材规格相符，施工中齐线铺贴，使卷材搭接长边不小于60mm，短边不小于1mm。
2、空鼓：铺贴卷材的基层潮湿，不平整、不洁净、易产生基层与卷材间空鼓；卷材铺设空气排除不彻底，也可使卷材间空鼓。注意施工时基层应充分干燥，卷材铺设层间不能窝住空气。
3、管根处防水层粘贴不良：在这种部位施工应仔细操作、清理应干净，铺贴卷材不得有张嘴、翘边、折皱等问题。
4、转角处渗漏水：转角处不易操作，面积较大。施工时注意留槎位置，保护好留槎卷材，使搭接满足规定的宽度。
六、质量评定标准
1、卷材与胶结材料必须符合设计和施工及验收规范的规定。检查产品出厂合格证、试验资料的技术性能指标，现场取样试验。
2、卷材防水层及变形缝、预埋管根等细部特殊部位做法，必须经隐蔽工程验收，使其符合设计要求和施工及验收规范的规定。
3、卷材防水层的搭接应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷
4、卷材铺贴平整，外观整齐，无空鼓，基层与卷材粘贴牢固
5、完工后，蓄水24小时无渗漏
第六节基本部位及节点防水施工处理方案
一、基本部位
11
⑴裂缝处理(若有)
首先对基层严格检查，查找出宽度大于0.4mm裂缝，作出明显标志。
将裂缝凿成“V”型槽，孔距3mm~5 mm埋设注浆咀进行压力注浆注入改性环氧树脂浆液，再用聚合物砂浆进行抹平“V”型槽，见下图。

改性环氧树脂注浆补强
y

裂缝补强图
(2)阴阳角处理
阴阳角处用聚合物砂浆做成圆弧，圆弧半径5 0mm，增设
3 x 3防水附加层一道。
12

(a)附加卷材片(b)对折粘贴法(c)加贴小块卷材示意图
1-折线2-剪裁线3-对折方法4-小块卷材
附图3：阴阳转角附加卷材铺贴示意图
⑶螺杆洞防水处理
对于突出防水基面的拉杆螺栓应割掉并至基面内＞
2 0mm,清理干净，涂刷聚合物水泥基防水涂料，再用聚合物水泥砂浆进行修平。
在螺杆洞侧凿出50mm x 5 0mm x 2 0mm喇叭形(要求开朝
下)，用防水砂浆分两次封闭高出墙面1.0mm~2.0mm,检查
是否出现细微裂缝或空鼓。全部螺杆洞都必须处理且通过专项隐蔽验收。
二、节点部位
(1) 后浇带防水处理
后浇带两边25 0mm范围内增设防水层一道。
(2) 预埋套管穿墙面防水处理
穿过防水层的管道预理套管，套管中间焊接止水钢板，管道安装完成后，用石棉水泥填实，两端用胶泥密封材料密封，迎水面设附加防水层一道。
13

预埋套管穿墙管防水大样

(3) 管道穿顶板、底板防水处理
穿过防水层的管道四周找平层应按规范要求施工，与基层交接处预留凹槽，填密封油膏，再将管道四周除锈、打光、然后在管四周5 0 0mm 范围内及管面1mm 高范围内做911聚氨脂防水附加层一道，增设无纺布增强。
(4) 地下室桩承台基础梁防水处理
卷材不得在阴阳角处接头，接头处应间隔错开。
14

第七节成品保护措施
成品保护是防水工程成败的关键，为确保防水工程达到理想的效果，对于成品保护必须特别注意：
一、在防水层施工中或防水层已完成而保护层未完成时，是成品保护的最关键时期。在此其间，严禁任何无关人员进入现场，严禁穿带铁钉、铁掌的鞋进入现场，以免扎伤防水层。必须的人员、物料进入，必须遵守轻拿轻放的原则，严禁尖锐物体撞击扎伤防水层。
二、在保护层完成之前，其它工序的工人未经允许，严禁进入防水施工现场。
三、防水层施工完毕后，严禁在防水层上随意开洞或钻孔安装机器设备。如不得已必须在防水层上开洞、钻孔的，必须先征得防水班组同意，并安排妥善的修补工作。
四、落水处应经常清理，以免堵塞，造成排水不畅，
15以减少防水层的压力。
五、在使用过程中，如发现防水层遭到破损，应尽快通知有关方面及时安排维修。
六、已铺贴好的卷材防水层，加强保护措施，从管理上保证不受损坏。
七、穿过墙体的管根，施工中不得碰撞变位。
八、防水层施工完成后，应及时做好保护层、保护墙。
第八节 安全保证及文明施工措施
一、在进行高空作业时，应在地面做好安全保护措施，施工人员必须配带安全带。
二、屋面工程施工过程中，严格按照“施工安全管理工作程序”中的安全防护控制要求实施，把好“教育、措施、交底、防护、验收、检查”六关。
三、认真贯彻安全生产防火制度。防水材料是易燃品，要设防火标志，施工现场要建立用火申请制度。
四、不得在雨天或三级以上大风条件下进行外墙防水施工。
第九节质量保证措施
一、严格按照操作规程、技术方案施工，对施工过程中出现的技术问题及时处理，严格把好质量关。
二、所有进场的防水材料，必须有检验合格证、产品检验证。
三、大面积施工应先做样板，待各方认可后才能大面积施工。
16
四、设专人负责防水涂料或卷材的技术工作，确保涂刮环节或铺贴环节操作质量，发现问题及时处理。
五、施工完的防水层，表面不得脱落、开裂、起鼓等现
象。
六、节点密封严密，做法符合施工组织设计要求。
PVC防水卷材施工工艺
pvc防水卷材施工工艺
A/PVC防水卷材机械固定系统施工工艺
一、基层要求
1. 基层清洁、表面无尖锐物。
2. 基层验收完毕。
17
二、工艺流程
基面清理一-铺聚乙烯薄膜一-铺设保温板一-预铺PVC防水卷材—紧固件固定PVC防水卷材—热风焊接PVC防水卷材一-节点部位加强处理一-检查、修整一-组织验收
三、PVC防水卷材施工步骤
1. 清除基层表面杂物、碎屑。
2. 铺聚乙烯薄膜一层，聚乙烯薄膜搭接采用自粘胶条黏结。

3. 铺设挤塑泡沫保温隔热板，采用专用紧固件固定保温板。

4. 预铺防水卷材：将聚氯乙烯耐根穿刺防水卷材按弹线控制位置布置在保温层上，卷材铺设方向与压型钢板波纹方向垂直，把自
18然疏松的卷材按轮廓布置在保温层上。卷材保持平整顺直，不得扭曲,搭接宽度120MM,并进行适当的剪裁。

5. PVC防水卷材固定：紧固件和垫片沿标记线所示的距卷材边缘30MM处固定卷材。

6.卷材搭接：一副卷材搭接于另一幅卷材上，使紧固件和垫

片覆于防水层之下。采用焊接机焊接每一个搭接边，如采用双焊缝需
进行充气检测。
19

7.节点处理：裁剪适合相应节点的卷材片材，采用手持式焊枪将片材焊接于大面卷材上。

8. PVC防水卷材收头：收头部位采用压条固定，并使用密封胶密封。

20
四、验收标准
1. 保证项目：
防水卷材、紧固件、压条的材质、性能、规格、必须符合设计要求和施工规范的规定。
检验方法：观察检查和检查产品出厂合格证、试验报告、现场取样试验。
2. 基本项目：
按卷铺设防水卷材，搭接宽度不小于120MM,接缝密贴、牢固、无张、虚贴、空鼓等现象。
焊接宽度符合规范要求，无漏焊、无假焊、无烤焦熔淌痕迹。
焊缝充气检查加压时间不少于2分钟，压力不小于0. 15Mpa,
压力下降不大于20%
手持焊枪焊缝检测采用目测及机械检测（即采用平头螺丝刀进行检测）。
聚氯乙烯耐根穿刺防水卷材施工工艺
一、基层要求
1. 基面要求平整光滑、无起砂、空鼓、砂眼及凹凸不平现象，确保基层清洁、干燥，基层含水率必须小于9%。
2. 阴阳角、转角处或有预埋件等处应做成圆弧或八字角。
21
3. 基层验收完毕。
二、工艺流程
基面清理一-预铺聚氯乙烯耐根穿刺防水卷材一-热风焊接聚氯乙烯耐根穿刺防水卷材一-节点部位加强处理一-检查、修整组织验收
三、聚氯乙烯耐根穿刺防水卷材施工步骤
1. 基层清理干净，平整。
2. 预铺聚氯乙烯耐根穿刺防水卷材：把聚氯乙烯耐根穿刺防水卷材按弹线控制位置布置在基层上，卷材平整顺直，不得扭曲，搭接宽度1MM,并进行适当的剪裁。
3. 卷材搭接：采用焊接机焊接每一个搭接边，如果采用双焊缝需进行充气检测。

4.节点处理：裁剪适合相应节点的卷材片材，采用手持式焊枪将片材焊接于大面卷材上。

22

puss的拙部处理出保面管it的细言&处理
5.聚氯乙烯耐根穿刺防水卷材收头：收头部位采用压条固定,并使用密封胶密封。
四、验收标准
1. 保证项目：
防水卷材、压条等的材质、性能、规格、必须符合设计要求和施工规范的规定。
检验方法：观察检查和检查产品出厂合格证、试验报告、现场取样试验。
2. 基本项目：
按卷铺设防水卷材，搭接宽度不小于1MM,接缝密贴、牢固、无张、虚贴、空鼓等现象。
焊接宽度符合规范要求，无漏焊、无假焊、无烤焦熔淌痕迹。
焊缝充气检查加压时间不少于2分钟，压力不小于0. 15Mpa,
压力下降不大于20%
手持焊枪焊缝检测采用目测及机械检测（即采用平头螺丝刀进
23
C/PVC防水卷材满粘系统施工工艺
一、基层要求
1. 基面应将尘土、杂物清扫干净，表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。
2. 基层干燥，含水率应低于9%
3. 基层阴阳角处应做成圆弧或钝角，圆弧半径应大于20 MM。
4. 基层验收完毕。
二、工艺流程：
基层表面清理一-定位弹线一-节点部位加强处理一-大面涂胶一-铺贴卷材一-卷材搭接一-收头处理一-组织验收
三、施工要点：
基层表面清理，将尘土、砂粒、杂物清扫干净。
铺贴前在未涂胶的基层表面排好尺寸，弹出标示线，作为铺贴卷材的基准线。
在排气道、分格缝等节点部位基层和卷材附加层上涂刷基层胶。常温下，干燥5-10分钟以上，指触不粘时，即可粘贴卷材做附加层。
将整幅卷材打开，平摊在干净、平整的基层上，以松弛卷材应力，并将卷材从一端提起对折于另一端。在基层上满涂基层胶，同时将基层胶满涂在卷材表面，接缝部位留出1MM不涂胶，涂胶厚度要均匀，不得有漏底或凝胶块存在。常温晾置5-10分钟左右，达到指干时（手感不粘）即可贴合。
铺贴平面与立墙相连接的卷材，由下向上进行，接缝留在平面
24上；卷材在阴阳角接缝距阴阳角2MM以上，两幅卷材短向接缝错开5MM 以上，长边搭接不小于80MM。
排气、滚压：每铺完一幅卷材，立即用压辐从卷材的一端开始,沿卷材的长边方向顺序用力滚压一遍，以使空气彻底排出，使卷材黏结牢固。
接缝处理：大面铺贴完成后，在未刷基层胶的1MM 处，将接头翻开，用溶剂清洗搭接面，溶剂挥发干后，再将接缝胶均匀涂刷在卷材接缝的两面，待10分钟左右，手触摸不粘时，即可进行贴合,从一端开始，用手一边贴合一边挤出空气，粘贴好的搭接处，不允许有皱褶、气泡等缺陷。
防水层卷材收头于四周凹槽内或滴水线下，由土建单位用水泥砂浆密封处理。
四、验收标准
1. 保证项目
卷材与胶结材料必须符合设计和施工规范规定，检验产品出厂合格证，试验报告、现场取样试验。
卷材防水层及其细部处理必须符合设计要求和施工规范规定。
2. 基本项目
卷材防水层的基层应牢固，表面洁净，阴阳角处理呈弧形，基层胶涂布均匀，无漏涂。
卷材防水层的铺贴方法和搭接、收头符合施工规范规定，卷材
25
铺贴整齐搭接均匀一致。
相邻两幅卷材的短边搭接应错开。
卷材附加层设置宽度，部位正确。
接缝粘结牢黏结封严密，无损伤缺陷。
26
