水洗塔环循水泵安全操作规程

一、泵的结构
本系列泵为单级单吸悬臂式离心泵。泵吸入口直径100mm时，参见结构图一，泵吸入口直径150mm时，参见结构图二。其密封分别采纳填料密封及动力密封，并且分别带有内外水冷装置。
填料及动力密封应用要点：
1、初运行时应轻拧填料压盖上的螺栓，至介质刚好不泄露为止，预磨一段时间，再逐渐紧至不漏，这时填料已进入相当稳定阶段。
2、刚开泵时，填料函温度稍微上升为正常现象，随后会逐渐恢复正常。
3、运行中如发生泄露，可多次拧紧，或加新填料。
4、装填料时，相邻两圈接口应错开120角，最后将填料绕于同轴套外径相同的钢圈上，然后用锋利刀按与45角切开后装在填料箱内。
二、泵的安装及启动运行
1、安装：
a、泵要安装在便于修理和平整牢固的基础上。
b、泵的吸入高度应在本泵规定的汽蚀余量范围内。
c、泵的出口管重量不能直接支撑在泵体上。
d、检查证实不能有螺丝、螺帽等杂物掉进泵腔内。

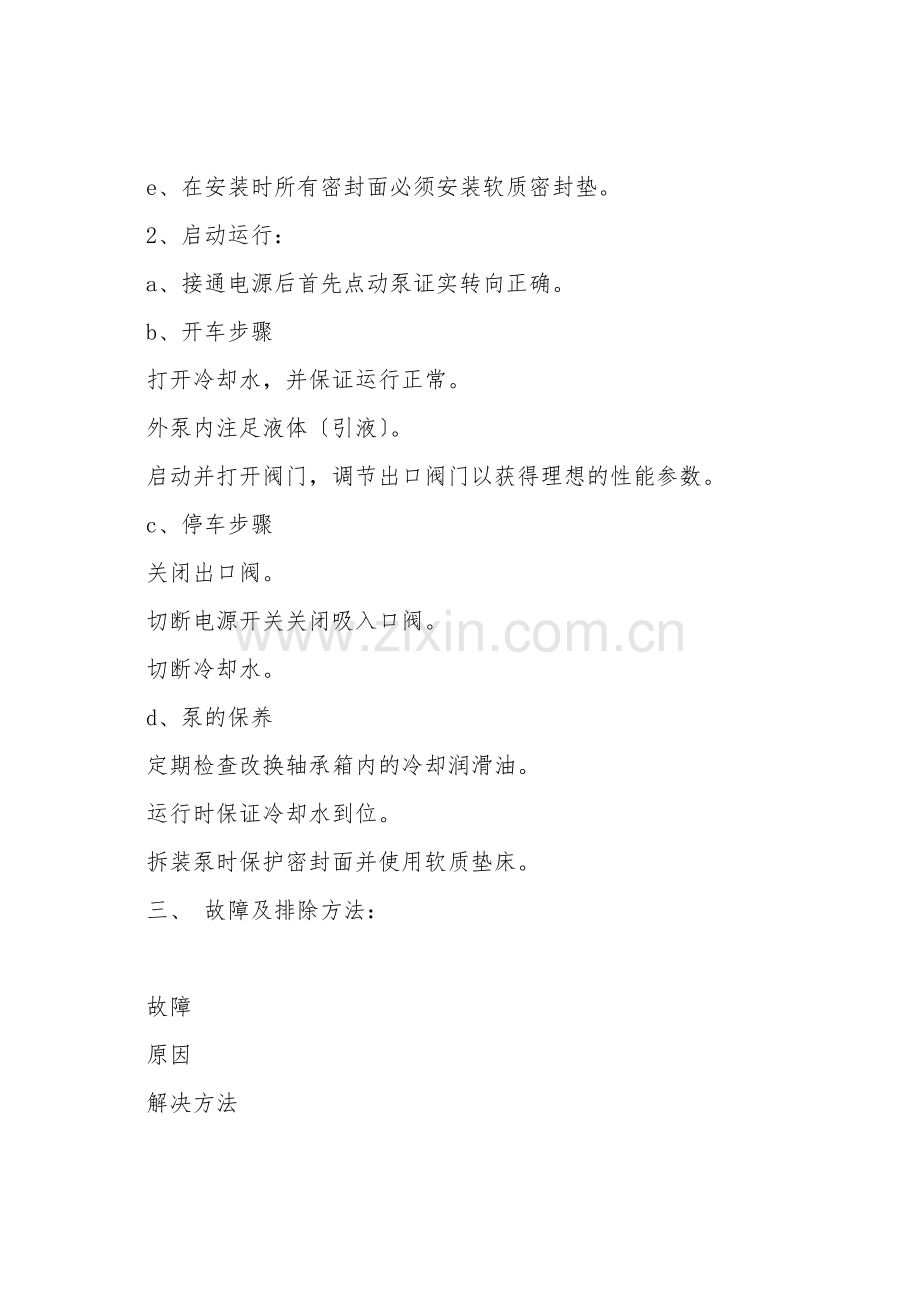

e、在安装时所有密封面必须安装软质密封垫。
2、启动运行：
a、接通电源后首先点动泵证实转向正确。
b、开车步骤
打开冷却水，并保证运行正常。
外泵内注足液体〔引液〕。
启动并打开阀门，调节出口阀门以获得理想的性能参数。
c、停车步骤
关闭出口阀。
切断电源开关关闭吸入口阀。
切断冷却水。
d、泵的保养
定期检查改换轴承箱内的冷却润滑油。
运行时保证冷却水到位。
拆装泵时保护密封面并使用软质垫床。
三、 故障及排除方法：

故障
原因
解决方法
打不出液
1、 泵内和进口管内有空气
2、 进口管道连接处漏气
3、 进口管道堵塞
4、 吸入高度太高
5、 进出口处阀门失灵
6、 电机转向不对
7、 轴封处漏气
1、 排除泵和管道内的空气
2、 改换软垫床
3、 清除管道
4、 降低泵的安装高度
5、 检修或改换阀门
6、 调整转向
7、 改换封轴
流量杨程不够
1、 叶轮损坏
2、 进口阻力大或有堵塞
3、 介质比重轻或易挥发
4、 转数不够或工作介质稠度太大
1、 改换叶轮
2、 排除进口管堵塞减少弯头阻力
3、 增加灌注压力
4、 增加转数
密封泄露严重
轴封严重磨损或填料严重磨损
改换新轴封或改换增加填料
泵振动
1、 基础不平或螺丝松动
2、 主轴与电机轴不同心
3、 泵内及进口管路内有腐蚀现象
4、 轴承磨损
1、 校平基础紧固各部螺丝
2、 矫正主轴与电机轴保证同心
3、 增加转数
4、 改换新轴承
轴承发热
1、 泵轴与电机轴不同心
2、 润滑油不够或不符合要求
1、 矫正泵轴与电机轴保证同心
2、 调换清洁润滑油并控制在油镜中心线
