楼板厚度控制专项施工方案.docx

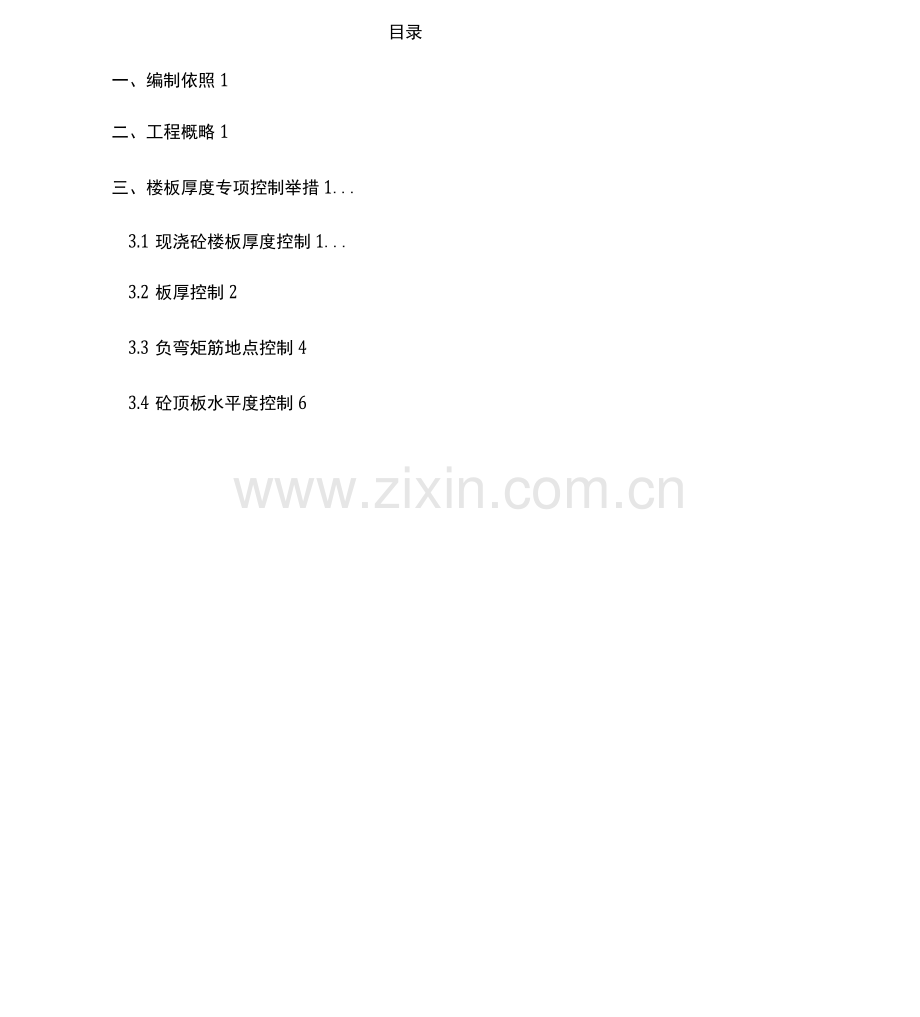

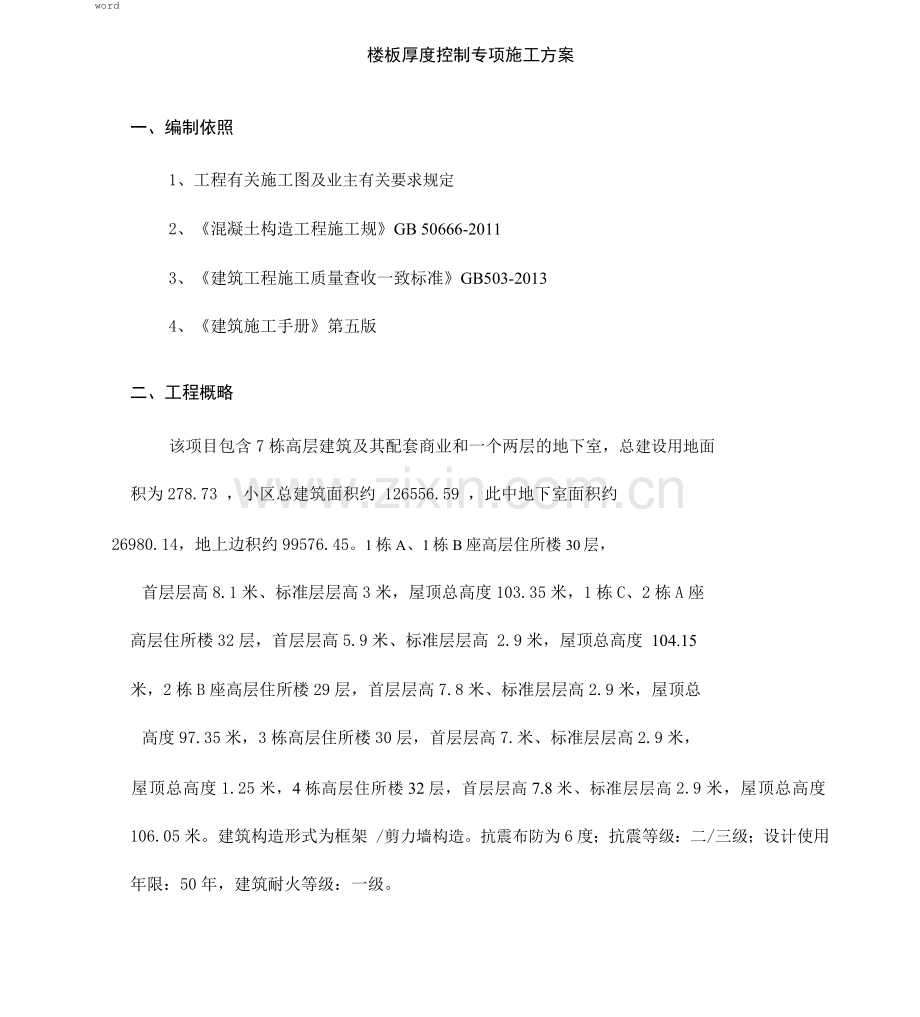

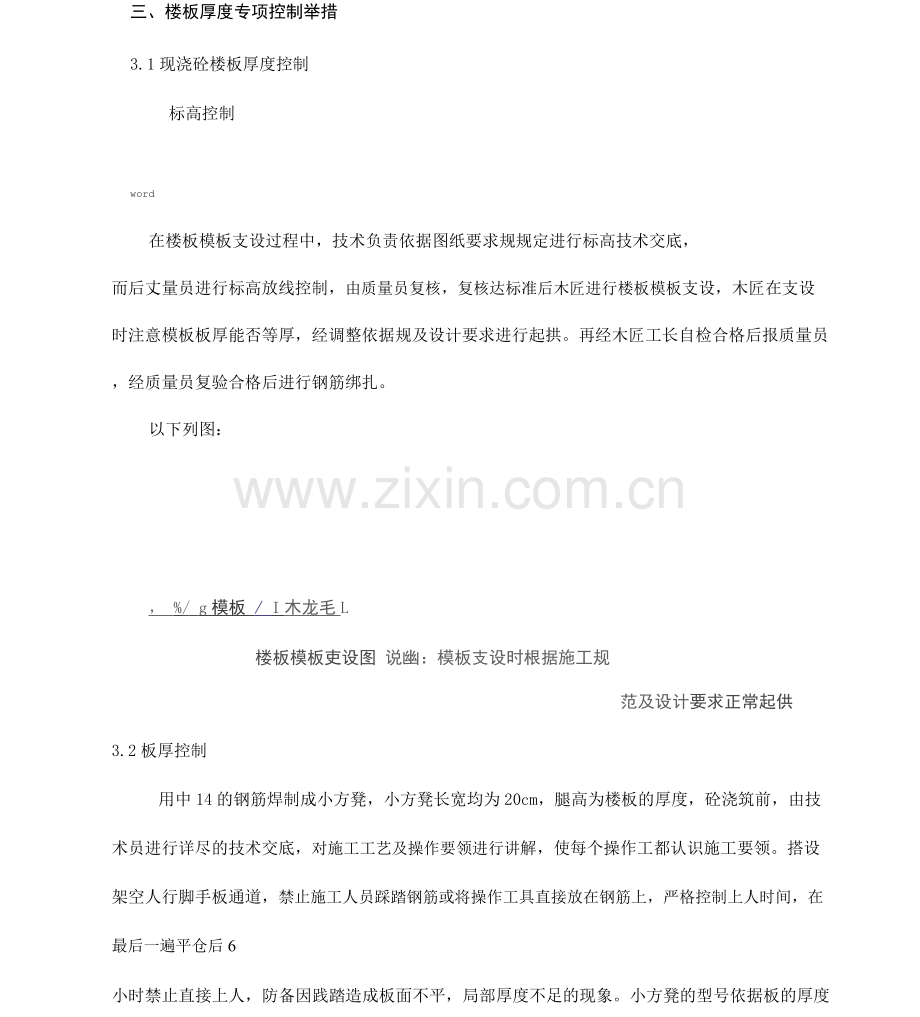

目录一、编制依照1二、工程概略1三、楼板厚度专项控制举措1.3.1现浇砼楼板厚度控制1.3.2板厚控制23.3负弯矩筋地点控制43.4砼顶板水平度控制6word楼板厚度控制专项施工方案一、编制依照1、工程有关施工图及业主有关要求规定2、混凝土构造工程施工规GB 50666-20113、建筑工程施工质量查收一致标准GB503-20134、建筑施工手册第五版二、工程概略该项目包含7栋高层建筑及其配套商业和一个两层的地下室，总建设用地面积为278.73 ，小区总建筑面积约 126556.59 ，此中地下室面积约26980.14，地上边积约99576.45。1栋A、1栋B座高层住所楼30层，首层层高81米、标准层层高3米，屋顶总高度103.35米，1栋C、2栋A座高层住所楼32层，首层层高5.9米、标准层层高 2.9米，屋顶总高度 104.15米，2栋B座高层住所楼29层，首层层高7.8米、标准层层高2.9米，屋顶总高度97.35米，3栋高层住所楼30层，首层层高7.米、标准层层高2.9米，屋顶总高度1.25米，4栋高层住所楼32层，首层层高7.8米、标准层层高2.9米，屋顶总高度106.05米。建筑构造形式为框架 /剪力墙构造。抗震布防为6度；抗震等级：二/三级；设计使用年限：50年，建筑耐火等级：一级。三、楼板厚度专项控制举措3.1现浇砼楼板厚度控制标高控制word在楼板模板支设过程中，技术负责依据图纸要求规规定进行标高技术交底，而后丈量员进行标高放线控制，由质量员复核，复核达标准后木匠进行楼板模板支设，木匠在支设时注意模板板厚能否等厚，经调整依据规及设计要求进行起拱。再经木匠工长自检合格后报质量员，经质量员复验合格后进行钢筋绑扎。以下列图：， %/ g模板 / I木龙毛L楼板模板吏设图 说幽：模板支设时根据施工规范及设计要求正常起供3.2板厚控制用中14的钢筋焊制成小方凳，小方凳长宽均为20cm，腿高为楼板的厚度，砼浇筑前，由技术员进行详尽的技术交底，对施工工艺及操作要领进行讲解，使每个操作工都认识施工要领。搭设架空人行脚手板通道，禁止施工人员踩踏钢筋或将操作工具直接放在钢筋上，严格控制上人时间，在最后一遍平仓后6小时禁止直接上人，防备因践踏造成板面不平，局部厚度不足的现象。小方凳的型号依据板的厚度分别制作，不一样型号不得混用。详细做法将小方凳放在相应等高厚度的模板上，间距为1.8米，呈梅花状部署，砼浇筑平仓时作为砼上板厚的控制标记。以下列图：word2小方凳j I 1小万芫木龙骨T银筋绑扎图说聆 小方鬓呈梅花状布置间距米小方凳十十十 十十_5a+ / 升 +S* + + + +*+-I4- 111+ + + +* + + +!+十 1十十十寸寸仁+4-+4-+-+ +4+-+-+*#+*+ + + +4-4-+H-4+4-4-+4-4-+-t-+4- I L谯 T -1-11 lL E W 勺I 3 P L T 尸T 1+ + + -+ + + -zn.+ *卜+卜+小方箕-2HH木龙骨#楼板碇平仓图说明；耘杆遍过小方凳进行平仓利用小方凳进行控制板厚减少了在楼板模板上二次放线惹起的累计偏差，又减少了丈量员的放线次数，提高了工程进度。同时利用小方凳进行平仓防止了风雨天工程线所受天气的影响，以及因天气产生的工程线标高变化惹起的偏差。小方凳间距18米，用2米刮杆平仓能够对大面积的砼板施工化整为零的细办理。.制作楼板厚度检测器，方法是用中12圆钢制作，长度60cm，前端磨成半尖状，后端焊上同向来径圆钢，长度15cm，使之呈“型，做为把手。word依据楼板的厚度在前端焊上一根12 cm长的横向圆钢，使之呈十字型，依据板厚进行制作相应的板厚检测器。以下列图垂直楼板面旋转做为板厚标记。砼浇筑完毕后，初凝前用其检查板的厚度，能够很好的控制楼板厚度。以下列图：板厚6板厚检删器烦二登楼板莅享裳拉删图说明：k(s sects卷量二凤壬壬凳，Mi兼图更W亍孝技Nn菖元.二三广宇毛在混凝土浇筑平仓中及时经过“T”型检测器增强板厚复核，保证板厚尺寸正确。3.3负弯矩筋地点控制改良支撑马凳将过去用的“几”型马凳该为“工”型长条马凳，其制作方法是：楼板厚度减去上下保护层厚度，再减去上下两排筋的直径，即为马凳的净高数。采纳这类马凳能战胜 “几”型马凳不易固定等通病造成的负弯距筋下移， 保证了负弯矩钢筋地点的正确。以下列图：利用长条马凳时凳腿长应为板筋间距8cm，以防备在混凝土浇筑由泵送混word凝土的冲击或施工人员蹬踏马凳，惹起长条马凳错位致使负弯矩筋下移，马凳采纳II、III钢筋废料头进行焊接（利用二级钢或三级钢的废料头是保证马凳的强度），所以还比“几”字形马凳充足利用钢筋，同时在单向板中长条马凳的长筋还能够作为负弯矩筋的散布筋，为此还节俭了与马凳相靠的一根散布筋。制作钢筋提钩在砼表面找平常，操作人站须在上述小方凳上，用专用钢筋提钩将上排钢筋进行提高，以保证其地点正确。以下列图：高度夬板厚-钢筋保护晨辱度-上下排钢筋宜径板筋间距圣 叩在混凝土浇筑过程中施工人员不行防止地要与楼板钢筋接触，所以楼板的负弯矩筋在混凝土自重和施工人员人为的作用下会产生下移， 这将减小楼板有效厚度，对建筑构造产生损坏。为防止上述状况发生，操作人员特采纳钢筋提钩站在小方凳上提负弯矩筋，因为小方凳采纳中14钢筋制作，提钩上提负弯矩筋至小板凳平行于楼板面的钢筋底部即可（板的保护层一般都为 15mm ，用小方凳中的中14钢筋控制负弯矩筋保护层），因为人站在呈梅花状部署小方凳上可对四周下移的负弯矩筋进行提起，当操作人员够不到时，挪动小方凳钩提负弯矩筋。注意事项：word1. 用板厚检测器检查板厚时禁止在混凝土初凝后检查。2. 小方凳在随混凝土平仓同时，随平好随提出，不要遗落板中。3. 小方凳提出后及时清理。4. 在楼板模板支设过程中增强标高控制。5. 小方凳，板厚检测器分型号堆放，不得混用。6. 小方凳，提钩、检测器可频频利用，但需增强检测。经过以上改良，在进行车库顶板及楼板浇筑施工的过程中， 经比较大大提高了施工进度，同时保证了工程质量，提高了操作人员的工作效率。6oLO912钢筋提钩锅筋撮钩钢筋提钩钢菰上排筋提筋阁说明：提粉者站在小左凳上3.4砼顶板水平度控制在砼楼板浇倒过程中，及时在基层，对砼楼板底（基层顶板）水平度进行实测实量；使用激光扫频仪，在实测板跨打出一条水平基准线，在板四周及中间地点，分别丈量水平基准线与板底的水平距离，对高出同意偏差的及时调整；word顶板水邛度测量示意工程款支付申请前，对已达成的砼楼板，采纳超声波楼板测厚仪，进行全数检测，对合格的楼板方可进前进度款的申报，对不合格的楼板，责令施工单位进行整顿。每块板板厚实测点位:搂板尽度测量示意word
