低压配电控制柜操作与维护规程.doc

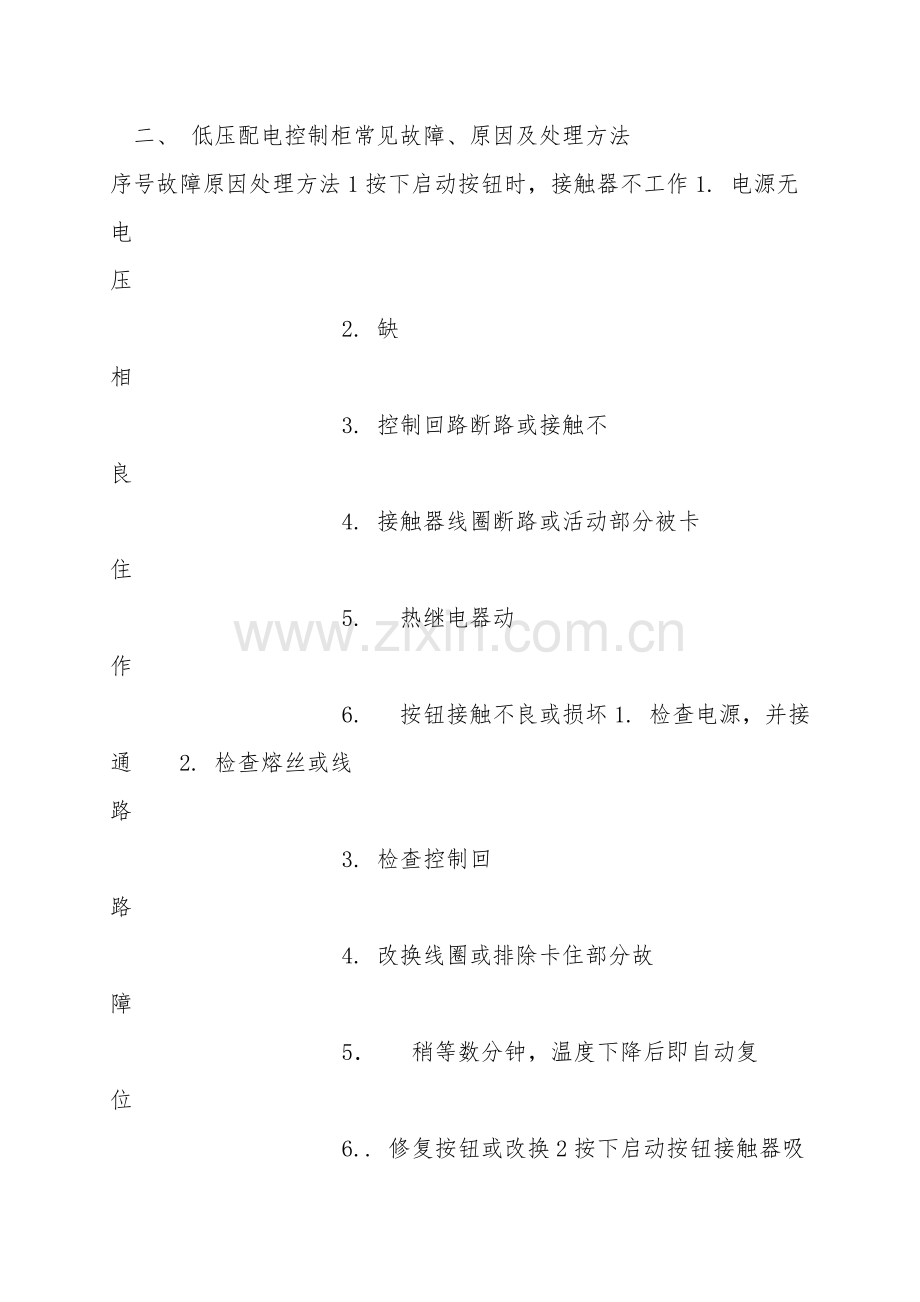

低压配电控制柜操作与维护规程 适用范围：本规程适用于低压配电控制柜和各设备控制柜 一、 操作规范 1.使用配电柜箱要由专人负责，必必须经过培训，合格后方可操作。 2.操作人员要掌握工作场所的总电源开关的位置及控制的范围及自己使用分支开关的位置。 3.发现设备出现异常状况要迅速切断电源，必要时切断总电源开关。 4. 在使用中注意配电柜及电机的通风散热，以免因过热烧坏配电柜、电机。 5. 配电柜、机组如有异常响声或异味，应马上停电检修。 6.在检修设备时，要先在检修设备配电柜箱内控制开关上悬挂“有人工作，严禁合闸警示牌。 二、低压配电控制柜维护规范序号维护周期维护内容维护标准备注1 每个月 清洁无灰尘和污渍防腐防腐层的完好检查所有部件开启方便、操作灵活检查控制回路无断路或接触不良 二、 低压配电控制柜常见故障、原因及处理方法序号故障原因处理方法1按下启动按钮时，接触器不工作1. 电源无电压 2. 缺相 3. 控制回路断路或接触不良 4. 接触器线圈断路或活动部分被卡住 5. 热继电器动作 6. 按钮接触不良或损坏1. 检查电源，并接通 2. 检查熔丝或线路 3. 检查控制回路 4. 改换线圈或排除卡住部分故障 5 稍等数分钟，温度下降后即自动复位 6. 修复按钮或改换2按下启动按钮接触器吸合，放开后又自动断开1. 自锁控制回路断路或接触不良 2. 自锁触头接触不良 3. 电压过低或启动时压降过大 4. 电机或线路短路引起断路跳闸1. 检查自锁控制回路 2. 检查自锁辅助触头 3. 提升电压、缩短线距或更新线路 4. 检查线路及电机绕组3接触器吸合后，电机无任何声音 1. 接触器主触头至少有相烧断 2. 接触器至电机线路至少有两相不通 3. 电机至少有两相断路1. 改换接触器 2. 改换线路 3. 改换电机
