臭氧发生器系统安全操作流程

1.将总电源柜内的各个设备电源闭合。
2. 启动冷干机，观察冷媒表指示是否正常，运行5分钟后开启空压机，待压力达到0.4Mpa以上〔储气罐底部手动排污阀天天手动排污23次〕。
3.空压机运转正常后开启吸干机，观察压力变化〔两个塔交换工作，每个塔工作5分钟，工作的塔压力与空压机的压力基本相同〕。
4. 调节补氮系统减压阀与氮气出气阀门，使流量保证1-2 M3/h。
二．开启臭氧发生器气源系统
1.将臭氧发生器电源柜内的电源闭合，将门面上的旋钮开关打到"本地'，门面上显示蓝、白灯亮。
2.点击手触屏上"进气阀开关'，由"off'转变"on'，气动阀打开，设备进入"预吹状态'。
3. 观察臭氧发生器的压力和流量，压力坚持在0.1Mpa左右，流量坚持在60-100m3/h。〔看放电室上的压力表和流量计〕
此时气源系统开启完毕，设备进入预吹状态，〔设备停机几小时，预吹1030分钟；设备停机3天以内预吹12小时；设备停机1周以上预吹45小时〕

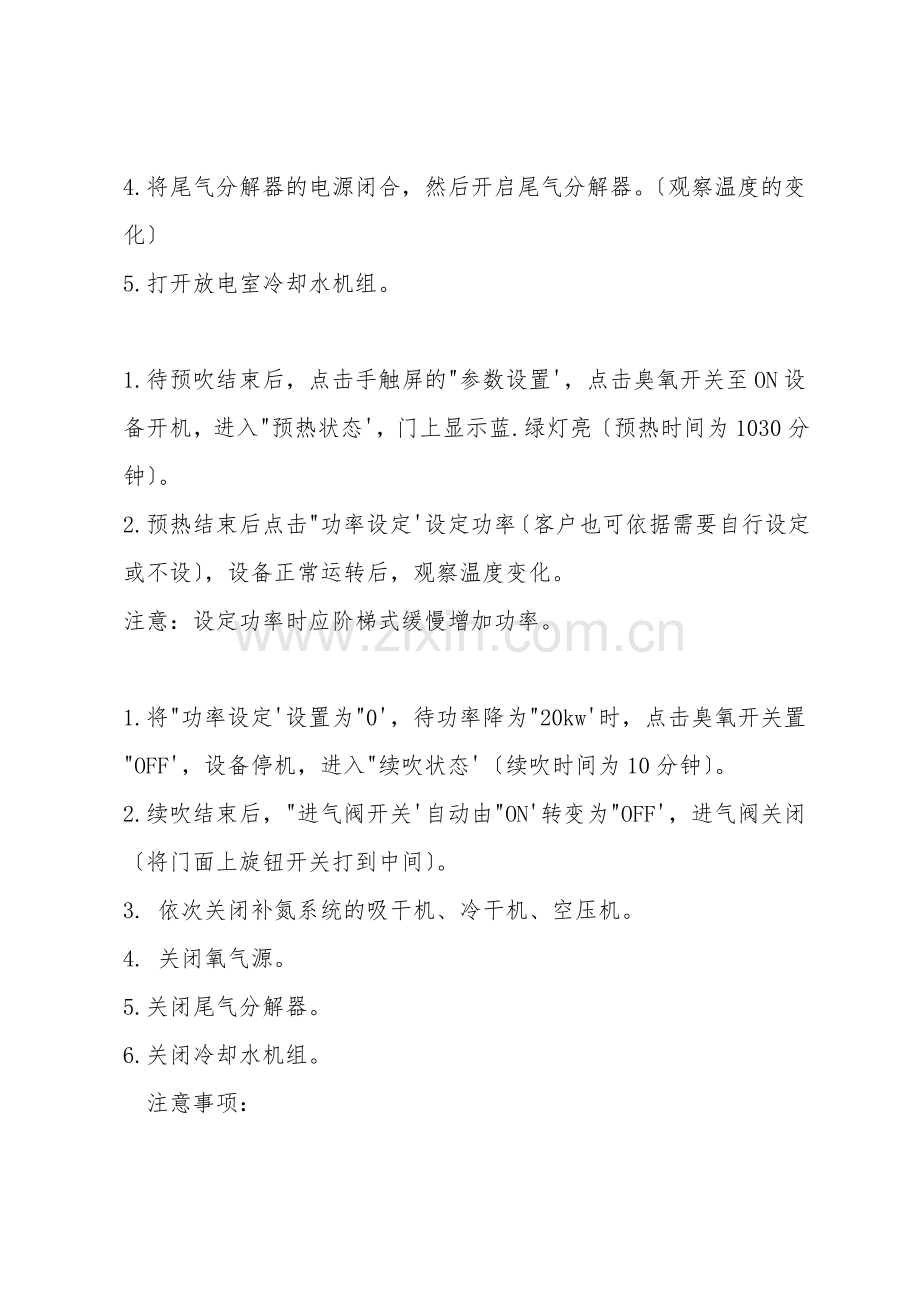

4.将尾气分解器的电源闭合，然后开启尾气分解器。〔观察温度的变化〕
5.打开放电室冷却水机组。

1.待预吹结束后，点击手触屏的"参数设置'，点击臭氧开关至ON设备开机，进入"预热状态'，门上显示蓝.绿灯亮〔预热时间为1030分钟〕。
2.预热结束后点击"功率设定'设定功率〔客户也可依据需要自行设定或不设〕，设备正常运转后，观察温度变化。
注意：设定功率时应阶梯式缓慢增加功率。

1.将"功率设定'设置为"0'，待功率降为"20kw'时，点击臭氧开关置"OFF'，设备停机，进入"续吹状态'〔续吹时间为10分钟〕。
2.续吹结束后，"进气阀开关'自动由"ON'转变为"OFF'，进气阀关闭〔将门面上旋钮开关打到中间〕。
3. 依次关闭补氮系统的吸干机、冷干机、空压机。
4. 关闭氧气源。
5.关闭尾气分解器。
6.关闭冷却水机组。
注意事项：
1.工作压力坚持在0.1Mpa左右，最高0.145Mpa报警最低0.06Mpa报警。
2.出气温度最高38度报警。
3.出水温度最高40度报警。
4.功率设定最高值100KW。
各报警信息系统将自动提示，如系统提示"发生器硬件故障'客户及时记录"控制单元'板上六个灯的状态〔从左到右L1 L2 L3 L4 L5 L6灯〕
