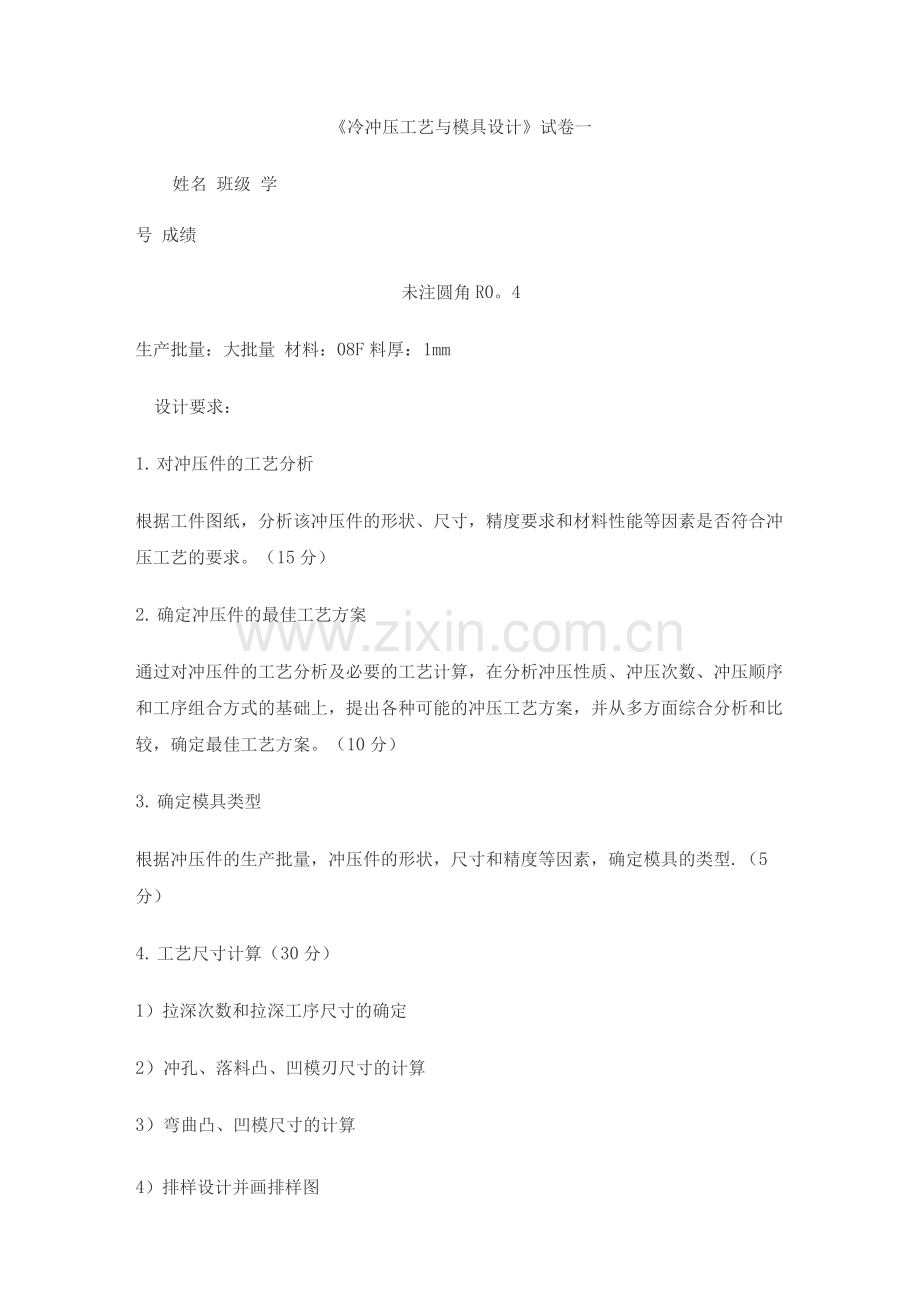

冷冲压工艺与模具设计试卷一--湖南工学院课程.docx_第1页
第1页 / 共6页

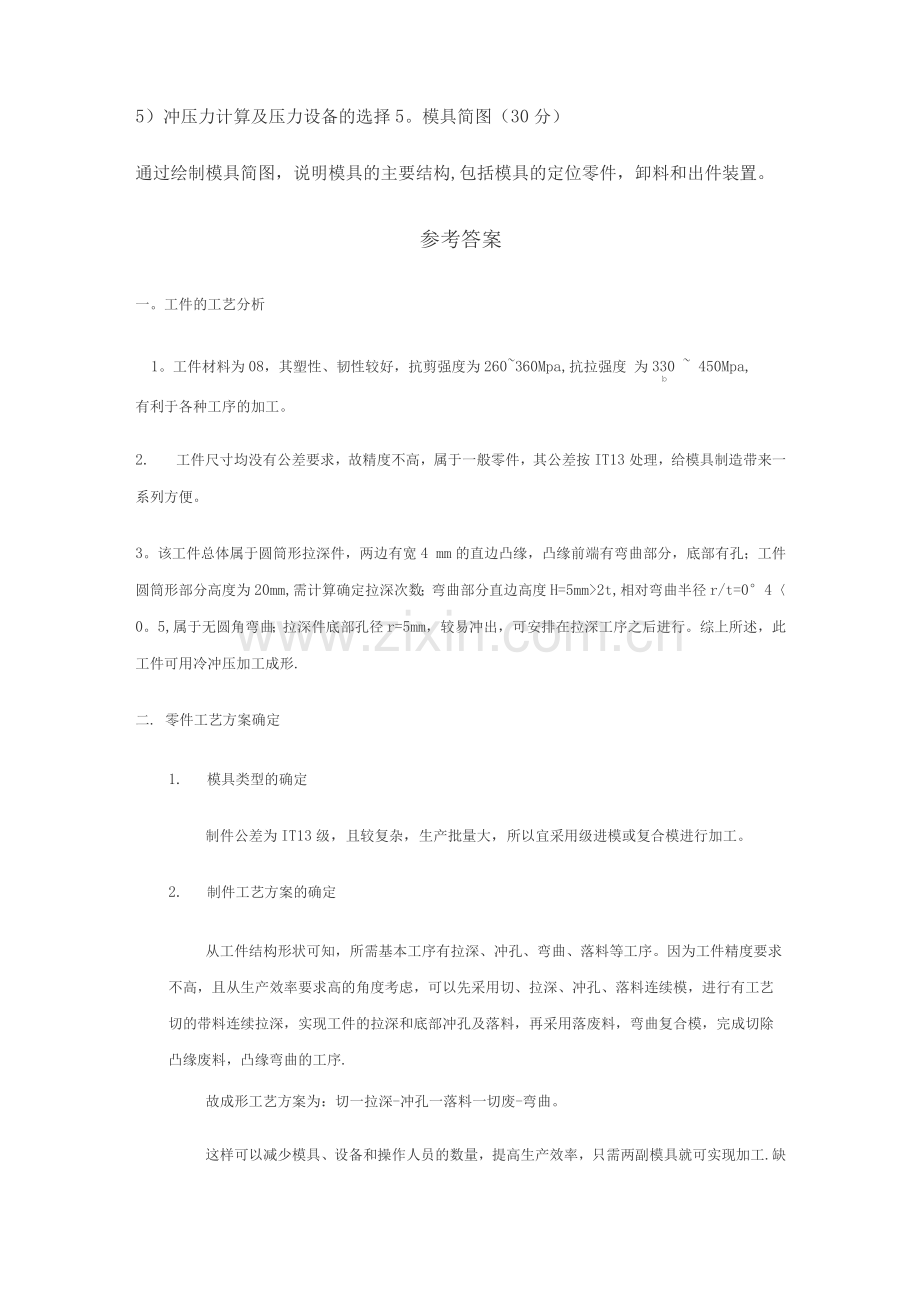

冷冲压工艺与模具设计试卷一--湖南工学院课程.docx_第2页
第2页 / 共6页
点击查看更多>>
资源描述
《冷冲压工艺与模具设计》试卷一 姓名 班级 学 号 成绩 未注圆角R0。4 生产批量:大批量 材料:08F料厚:1mm 设计要求: 1. 对冲压件的工艺分析 根据工件图纸,分析该冲压件的形状、尺寸,精度要求和材料性能等因素是否符合冲压工艺的要求。(15分) 2. 确定冲压件的最佳工艺方案 通过对冲压件的工艺分析及必要的工艺计算,在分析冲压性质、冲压次数、冲压顺序和工序组合方式的基础上,提出各种可能的冲压工艺方案,并从多方面综合分析和比较,确定最佳工艺方案。(10分) 3. 确定模具类型 根据冲压件的生产批量,冲压件的形状,尺寸和精度等因素,确定模具的类型.(5分) 4. 工艺尺寸计算(30分) 1)拉深次数和拉深工序尺寸的确定 2)冲孔、落料凸、凹模刃尺寸的计算 3)弯曲凸、凹模尺寸的计算 4)排样设计并画排样图 5)冲压力计算及压力设备的选择5。模具简图(30分) 通过绘制模具简图,说明模具的主要结构,包括模具的定位零件,卸料和出件装置。 参考答案 一。工件的工艺分析 1。工件材料为08,其塑性、韧性较好,抗剪强度为260~360Mpa,抗拉强度 为330 ~ 450Mpa, b 有利于各种工序的加工。 2. 工件尺寸均没有公差要求,故精度不高,属于一般零件,其公差按IT13处理,给模具制造带来一系列方便。 3。该工件总体属于圆筒形拉深件,两边有宽4 mm的直边凸缘,凸缘前端有弯曲部分,底部有孔;工件圆筒形部分高度为20mm,需计算确定拉深次数;弯曲部分直边高度H=5mm>2t,相对弯曲半径r/t=0°4〈0。5,属于无圆角弯曲;拉深件底部孔径r=5mm,较易冲出,可安排在拉深工序之后进行。综上所述,此工件可用冷冲压加工成形. 二. 零件工艺方案确定 1. 模具类型的确定 制件公差为IT13级,且较复杂,生产批量大,所以宜采用级进模或复合模进行加工。 2. 制件工艺方案的确定 从工件结构形状可知,所需基本工序有拉深、冲孔、弯曲、落料等工序。因为工件精度要求不高,且从生产效率要求高的角度考虑,可以先采用切、拉深、冲孔、落料连续模,进行有工艺切的带料连续拉深,实现工件的拉深和底部冲孔及落料,再采用落废料,弯曲复合模,完成切除凸缘废料,凸缘弯曲的工序. 故成形工艺方案为:切一拉深-冲孔一落料一切废-弯曲。 这样可以减少模具、设备和操作人员的数量,提高生产效率,只需两副模具就可实现加工.缺点是模具结构较复杂,制造成本较高。 如果一次即可拉深成功,也可以采用落料、拉深、冲孔复合模,模具数量仍为两个,但工序安排得到简化,具体工艺方案为:落料-拉深一冲孔一切废-弯曲。是否可以一次拉深成功,需要进行计算。 三. 工艺尺寸计算 1. 拉深次数和拉深工序尺寸的确定 板料厚度为1mm,按中线计算 (1) 修边余量的确定 凸缘直径 dt=( a+b+c+0。6t ) = ( 40—2+5+5+0.6 )=48。6mm (教材表 3 — 6) 相对凸缘直径d/d=48.6/29=1.74,查教材表4-3得修边余量=2mm,故实际凸缘直径dtt =(48.6+2 2) 53mm。 (2) 预算毛坯直径 由上图得 d =24mm , d =29mm, d =34mm, d =53mm, r =2。5mm, r =2.5mm, h=5mm 123412 代入公式得 D 61mm (3) 判断是否一次拉深成形 t/D =1 /61 1% =1。64dt/d=53/29 1。83 m= d/D=29/61= 0.47 根据以上数据查教材表4-1。得首次拉深的极限系数m1=0.42,由于m>m1?所以可以一次拉深成形。 所以拉深工序尺寸分别为: d = 2 9mm h=5mm 2. 拉深凸、凹模尺寸计算 (1)拉深凸、凹模尺寸计算 查教材表4-14得单边间隙Z/2为It ;查表4-15得d= 0。05「0.03 工件公差为IT13级,查机械设计手册,得=0.39,代入下两式,得 ⑵冲孔、落料凸、凹模刃尺寸计算 冲孔,落料形状简单,可选用互换加工方法加工凸、凹模 冲裁精度取IT11级 冲孔尺寸:r孔=5 mm Zmax= 0.20t=0.20 Zmin= 0。14t=0.14 d= 0.02「0。02 d +=0.02+0.02=0.04〈 Zmax-Zmin= 0.20-0。14=0。06 故: 查表得 x=0。75 =0。11 落料尺寸:r落=61mm Zmax= 0。 20t=0。 20 Zmin= 0.14t=0.14 d= 0。03=0。02 d +=0。03+0。02=0.05〈 Zmax—Zmin= 0.20-0。14=0。06 故: 查表得 x=0。75 =0.19 (3)弯曲凸、凹模尺寸计算 凸模圆角半径: 凹模圆角半径: 凸、凹模单边间隙:(查教材表3-4与3 — 5) 凸、凹模横向尺寸: 3. 排样及材料利用率 该排样根据落料工序设计,考虑模具结构简单,操作方便,故采用单排排样设计。 查表 2-14 得 a=1。2mm,b=2.0mm,条料 B=D+ 2 a=61+2+2=65mm,进距 h = D+b=61+1=62mm 材料利用率 4. 冲压力及压力设备的选择 拉深力: F 压=0.25F=1N 冲裁力: Fz=F 拉+ F 压+F 裁=150kN 压力机公称压力: 取 Fg=1。6Fz=240kN 根据冲压力可初选冲压设备型号为JH21-25. 四. 模具简图 落料、冲孔、拉深复合模简图如下 切废、弯曲复合模略
