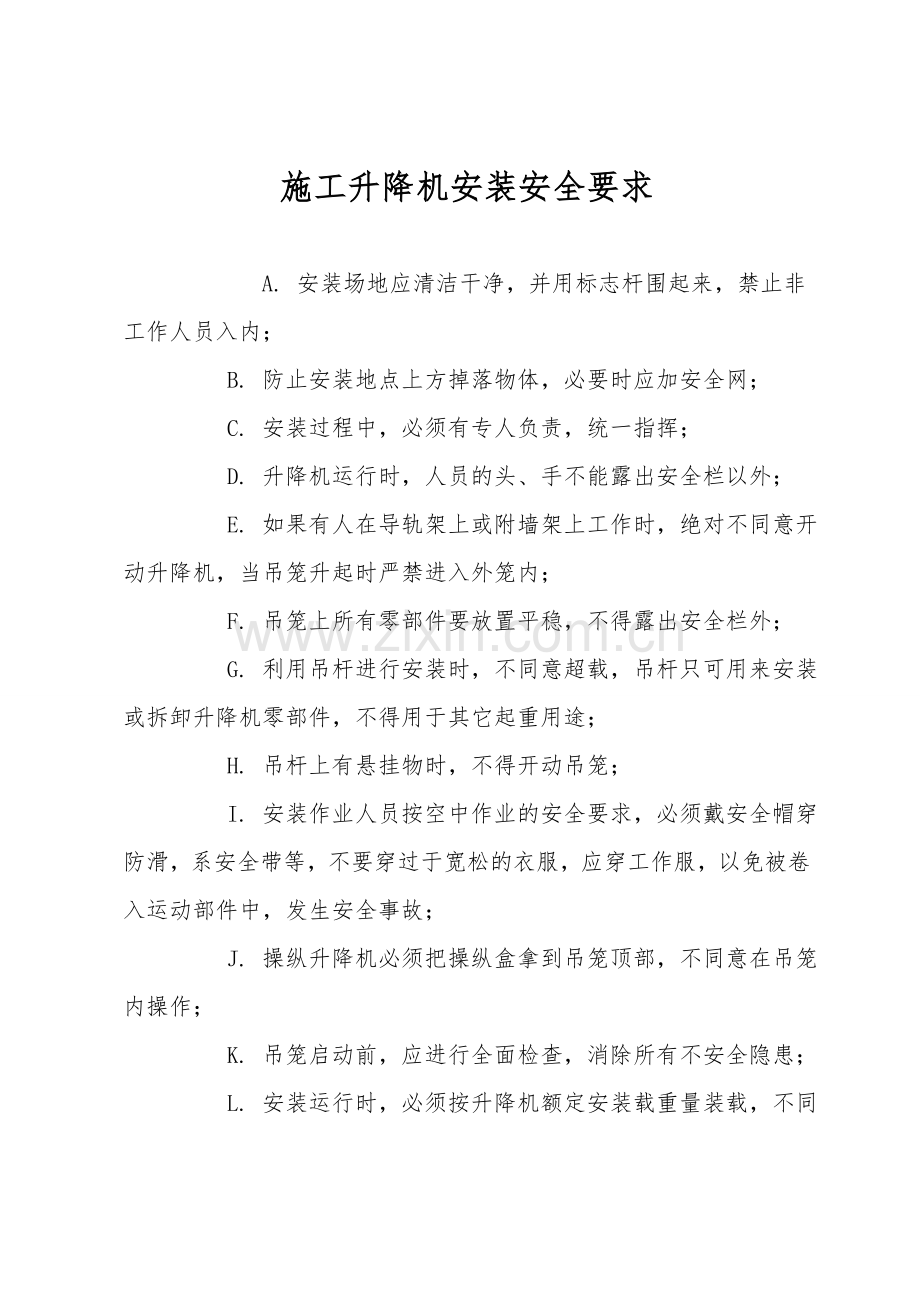

施工升降机安装安全要求

  A. 安装场地应清洁干净，并用标志杆围起来，禁止非工作人员入内；
    B. 防止安装地点上方掉落物体，必要时应加安全网；
    C. 安装过程中，必须有专人负责，统一指挥；
    D. 升降机运行时，人员的头、手不能露出安全栏以外；
    E. 如果有人在导轨架上或附墙架上工作时，绝对不同意开动升降机，当吊笼升起时严禁进入外笼内；
    F. 吊笼上所有零部件要放置平稳，不得露出安全栏外；
    G. 利用吊杆进行安装时，不同意超载，吊杆只可用来安装或拆卸升降机零部件，不得用于其它起重用途；
    H. 吊杆上有悬挂物时，不得开动吊笼；
    I. 安装作业人员按空中作业的安全要求，必须戴安全帽穿防滑，系安全带等，不要穿过于宽松的衣服，应穿工作服，以免被卷入运动部件中，发生安全事故；
    J. 操纵升降机必须把操纵盒拿到吊笼顶部，不同意在吊笼内操作；
    K. 吊笼启动前，应进行全面检查，消除所有不安全隐患；
    L. 安装运行时，必须按升降机额定安装载重量装载，不同意超载运行；

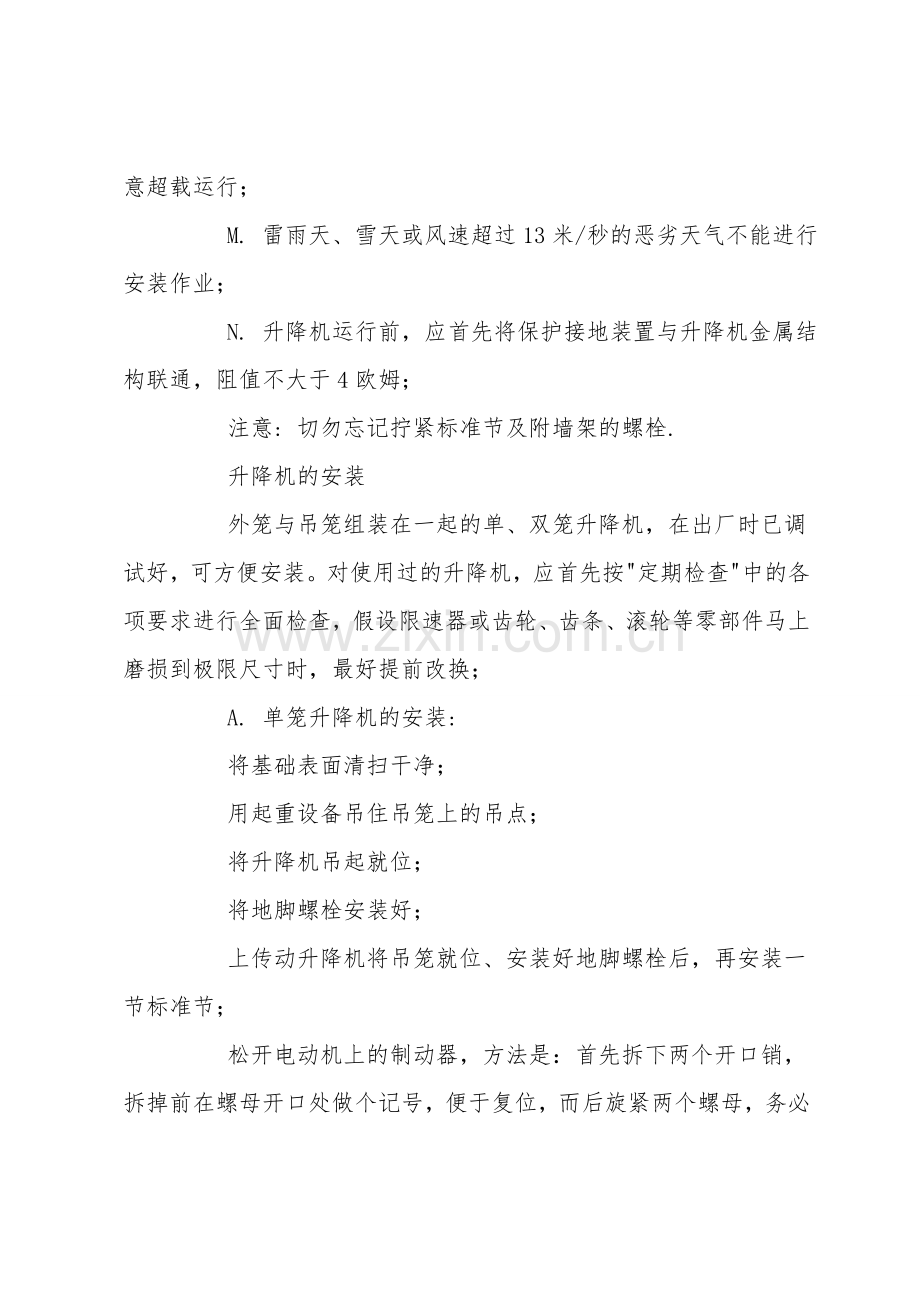

    M. 雷雨天、雪天或风速超过13米/秒的恶劣天气不能进行安装作业；
    N. 升降机运行前，应首先将保护接地装置与升降机金属结构联通，阻值不大于4欧姆；
    注意: 切勿忘记拧紧标准节及附墙架的螺栓.
    升降机的安装
    外笼与吊笼组装在一起的单、双笼升降机，在出厂时已调试好，可方便安装。对使用过的升降机，应首先按"定期检查"中的各项要求进行全面检查，假设限速器或齿轮、齿条、滚轮等零部件马上磨损到极限尺寸时，最好提前改换；
    A. 单笼升降机的安装:
    将基础表面清扫干净；
    用起重设备吊住吊笼上的吊点；
    将升降机吊起就位；
    将地脚螺栓安装好；
    上传动升降机将吊笼就位、安装好地脚螺栓后，再安装一节标准节；
    松开电动机上的制动器，方法是：首先拆下两个开口销，拆掉前在螺母开口处做个记号，便于复位，而后旋紧两个螺母，务必使两个螺母平行下旋直至制动器松开可随意拨动制动盘为止；
    用起吊设备吊起传动小车；
    从标准节上方使传动小车就位；
    将传动小车与吊笼的连接耳板对好后，穿入销轴，并固定；
    将制动器复位；
    用水平仪或线坠测量导轨架的垂直度，保证导轨架的各个立管在相邻方向上的垂直度小1/1500； * 在地脚螺栓处底盘和基础间垫入不同厚度的调整钢板，用以调整导轨架的垂直度；
    当导轨架调整到垂直时，用350N*M的力矩压紧四个地脚螺栓；
    用同样的方法调整外笼门框的垂直度，使外笼门框的垂直度在两个相近方向上不得大于1/1000； * 安装好吊笼顶上的护身栏杆；
    调整门锁；
    B. 双笼升降机的安装：
    用上述安装单笼的方法先安装好升降机的左半部分；
    将外笼右半部分用螺栓连接起来；
    调整外笼门框的垂直度并压紧地脚螺栓；
    松开吊笼内电动机上的制动器(方法同前)；
    用起吊设备吊起外笼；
    从标准节上方将吊笼就位；
    将制动器复原；
    注意: 将制动器上的螺栓旋至原位,并装上开口销.

  C. 安装完毕的调整：
    检查所有用于运输的垫木或螺栓等是否全部除掉；
    齿轮与齿条的啮合间隙应保证在0.2--0.3MM；
    导轮与齿条背面的间隙应为0.5MM；
    各个滚轮与标准节立管的间隙为0.5MM；
    所有门开关应灵活；
    安装缓冲弹簧；
    D. 吊杆的安装:
    注意: 安装前应加入润滑脂.
    将吊杆安入吊笼顶部的安装孔内,即可使用；
    E. 导轨架的安装:
    将标准节两端管子接头处及齿条销子处擦拭干净，并加少量润滑脂；
    打开一扇护身栏，将吊杆上的吊钩放下，并钩住标准节吊具；
    用标准节吊具钩住一节标准节，带锥套的一端朝下；
    摇动手摇卷扬机，将标准节吊至吊笼顶部,并放稳；
    关上护身栏,启动升降机，当吊笼升至接近导轨架顶部时，应点动行驶，直至吊笼顶部距导轨架顶部大约300MM左右时停止；
    用吊杆吊起标准节，对准标准节下面立管和齿条上的锁孔放下吊钩，用螺栓紧固；
    松开吊钩，将吊杆转回，用300N*M的拧紧力矩紧固全部螺栓；
    按上述方法将标准节依次相连直至达到所需高度为止，随着导轨架的不断增高，应同时安装附墙杆，并检查导轨架安装垂直度。其垂直度偏差要符合说明书中的和国家规定的标准；
    假设利用现场的起重设备如塔吊安装导轨架，可先将4--7个标准节在地面上连成一组，再吊上轨道架；
    注意: 如标准节上有对重滑道,应保证接缝处的错位差不大于0.8MM.
    F. 三种型号的附着架安装:
    注意: 附墙架最大水平倾角不大于8度.
    G. 对重的安装:
    对重最好在吊笼和外笼安装完毕后未加高标准节前吊装就位；
    在基础的对重位置上，安装好缓冲弹簧；
    用起重装置，将对重放入对重滑道内；
    检查对重导向轮与滑道的间隙：0.5MM，保证每个轮转动灵活；
    H. 天轮和钢丝绳的安装：
    当导轨架安装到要求的高度后，带对重的升降机要将天轮安装好，并用钢丝绳悬挂好对重；
    将天轮、绳轮钢丝绳及钢丝绳架吊到吊笼顶部，
    并备好绳卡、螺栓等；
    将钢丝绳架固定在吊笼上；
    将吊笼升至距导轨架顶端0.5米处，以吊杆将天轮安装到导轨架顶部,用M24螺栓固定；
    注意: 应保证吊笼在达到最大的提升高度时对重离地面大于550MM.
    I. 安装绳轮；
    将钢丝绳穿过绳轮和天轮放至地面的对重上。并用绳卡将钢丝绳固定于对重上；
    注意: 从吊笼顶上下放钢丝绳时，要合计钢丝绳的重量，
    防止脱手造成事故.
    同样的方式将钢丝绳的另一端用绳卡固定在绳轮上；
    J. 电缆保护架的安装：
    用起重工具将电缆卷悬挂于电缆筒上方；
    放出约2.5米的电缆，以便把电缆接到电源箱上；
    从电缆筒底部拉出电缆至电源箱，暂不要连接；
    将电缆一圈一圈顺时针放入电缆筒中，尽量使每圈一样大，其直径略小于电缆筒直径；
    将电缆固定在电缆托架上，将电缆插头插入插座；
    将电缆接至电源箱上，启动升降机检查电缆是否缠绕；
    在导轨架加高的过程中要同时安装电缆保护架；
    调整电缆保护架以及电缆托架的位置，保证电缆在电缆保护架"U"形中心
