干挂石材方案
一、施工工艺流程：
现场复核及深化设计T基底处理T测量定位放线-预埋钢件安装T焊接钢骨架T钢架、焊接接头刷防锈油、面漆T骨架隐蔽验收T挂件安装T安装花岗石T调整挂件并紧固挂件T密封硅胶T清洁石材T成品保护
二、施工方法：
1、安装的准备
(1) 深化设计图纸
① 根据现场轴线、标高，经实测丈量，定线和铺设方向。
② 按照设计确定的花岗石板材基本规格分部位绘制排列图。
③ 在图纸上按块进行编码。
(2 )板材的准备
① 设计安装图，进行安装编号。
② 验收主要内容：
进行数量清点核对。
根据设计要求，确定石材的品种、颜色及尺寸、规格。
对符合标准之板材进行安装编码，用编码纸将编好码的贴在石材正面右上角，按施工时间要求，由搬运组送到安装位置。
板材四周框边贴上美纹纸，宽30MM ,侧边紧贴10MM宽，以确保打胶封缝时符合标准。
(3)辅助材料准备
① 焊接钢架用的方钢、角码、钢板全部热镀锌处理。
② 不锈钢连接件、不锈钢螺栓、分缝用10MM厚木板块做垫片。
③ 电焊条、云石胶、耐候密封胶、分色纸、泡沫填充条。
2、作业条件：
(1) 检查石材的质量、规格、品种、数量、，并进行表面处理工作。
(2) 搭设双排架子处理结构基层并作好隐预检记录，合格后方可进行安装工序。

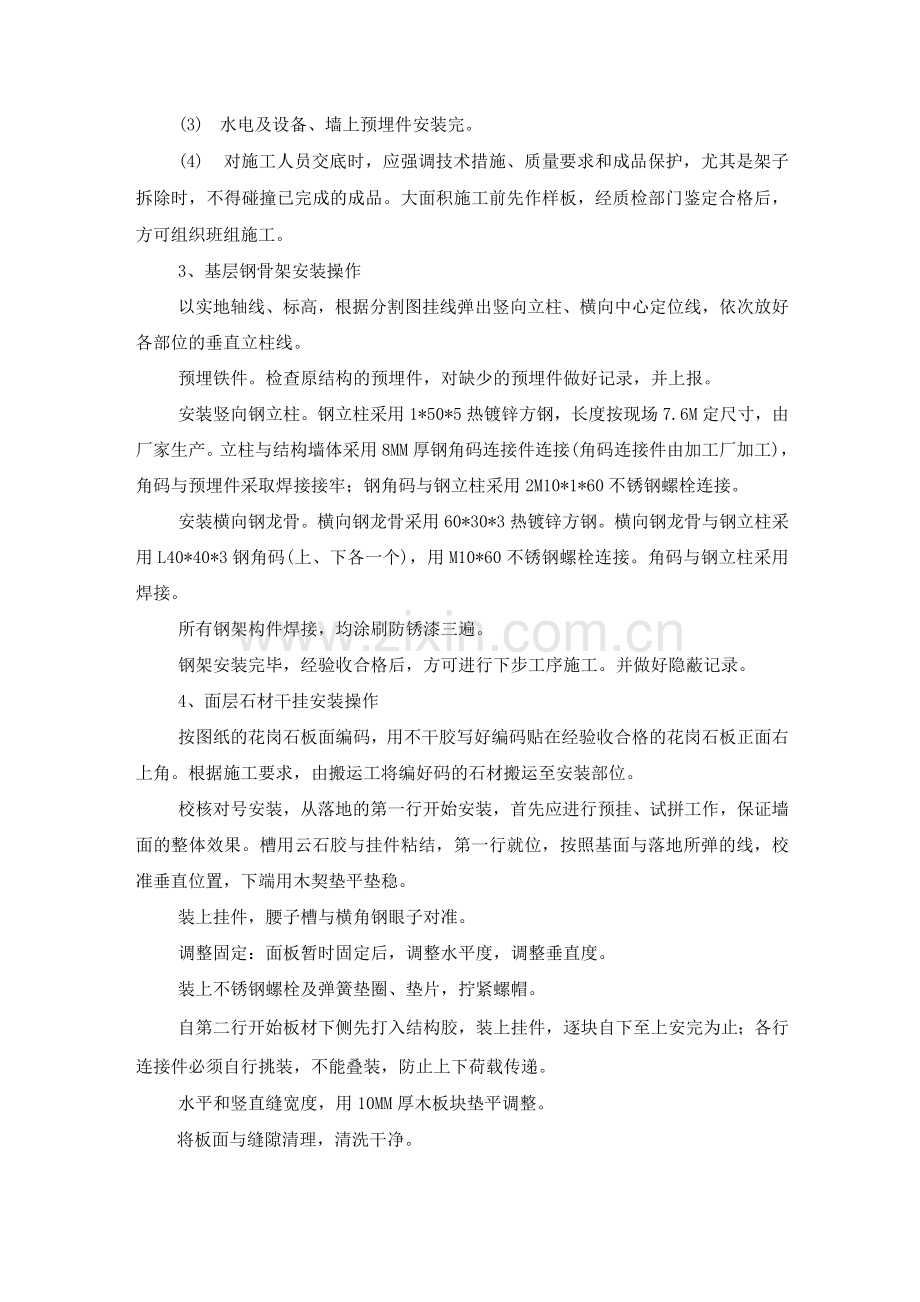

(3) 水电及设备、墙上预埋件安装完。
(4) 对施工人员交底时，应强调技术措施、质量要求和成品保护，尤其是架子拆除时，不得碰撞已完成的成品。大面积施工前先作样板，经质检部门鉴定合格后，方可组织班组施工。
3、基层钢骨架安装操作
以实地轴线、标高，根据分割图挂线弹出竖向立柱、横向中心定位线，依次放好各部位的垂直立柱线。
预埋铁件。检查原结构的预埋件，对缺少的预埋件做好记录，并上报。
安装竖向钢立柱。钢立柱采用1*50*5热镀锌方钢，长度按现场7.6M定尺寸，由厂家生产。立柱与结构墙体采用8MM厚钢角码连接件连接(角码连接件由加工厂加工)，角码与预埋件采取焊接接牢；钢角码与钢立柱采用2M10*1*60不锈钢螺栓连接。
安装横向钢龙骨。横向钢龙骨采用60*30*3热镀锌方钢。横向钢龙骨与钢立柱采用L40*40*3钢角码(上、下各一个)，用M10*60不锈钢螺栓连接。角码与钢立柱采用焊接。
所有钢架构件焊接，均涂刷防锈漆三遍。
钢架安装完毕，经验收合格后，方可进行下步工序施工。并做好隐蔽记录。
4、面层石材干挂安装操作
按图纸的花岗石板面编码，用不干胶写好编码贴在经验收合格的花岗石板正面右上角。根据施工要求，由搬运工将编好码的石材搬运至安装部位。
校核对号安装，从落地的第一行开始安装，首先应进行预挂、试拼工作，保证墙面的整体效果。槽用云石胶与挂件粘结，第一行就位，按照基面与落地所弹的线，校准垂直位置，下端用木契垫平垫稳。
装上挂件，腰子槽与横角钢眼子对准。
调整固定：面板暂时固定后，调整水平度，调整垂直度。
装上不锈钢螺栓及弹簧垫圈、垫片，拧紧螺帽。
自第二行开始板材下侧先打入结构胶，装上挂件，逐块自下至上安完为止；各行连接件必须自行挑装，不能叠装，防止上下荷载传递。
水平和竖直缝宽度，用10MM厚木板块垫平调整。
将板面与缝隙清理，清洗干净。
清洗干净后在缝隙嵌泡沫条。
检查缝隙两侧所贴线胶带是否完好，采用耐候密封胶，打入缝隙，厚5-8MM ,打成圆弧凹槽；凹槽凹A3MM。
三、质量要求
1、石材表面平整、洁净，无污染、缺损和裂痕。色泽协调一致，无明显色差，无明显修痕。
2、石材的接缝横平竖直、宽窄一致、填嵌密实；压条应平直，安装牢固。
3、阴阳角石板压向正确，板边合缝应顺直；凸凹线出墙厚度应一致，上下应平直。
4、石材上的滴水线、流水坡向应正确、顺直。
四、允许偏差和检验方法
1、表面平整：3mm （2m靠尺和塞尺）
2、立面垂直：10mm （ 2m托线板）
3、阴角方正：4mm （ 2mm方尺）
4、接缝平直：4mm （ 5m线、尺量）
5、接缝高低：0.3mm （直尺、塞尺）
6、接缝宽度：2mm （尺量）
五、工程验收
1、按《建筑装饰装修工程质量验收规范》（GB50210 -21）有关规定验收。
2、石材干挂工程预埋件工程验收。
3、石材干挂面基体或基层的验收。
4、钢龙骨焊接验收。
干挂石材方案
一、施工工艺流程：
现场复核及深化设计T基底处理T测量定位放线-预埋钢件安装T焊接钢骨架T钢架、焊接接头刷防锈油、面漆T骨架隐蔽验收T挂件安装T安装花岗石T调整挂件并紧固挂件T密封硅胶T清洁石材T成品保护
二、施工方法：
1、安装的准备
（1）深化设计图纸
① 根据现场轴线、标高，经实测丈量，定线和铺设方向。
② 按照设计确定的花岗石板材基本规格分部位绘制排列图。
③ 在图纸上按块进行编码。
（2）板材的准备
① 设计安装图，进行安装编号。
② 验收主要内容：
进行数量清点核对。
根据设计要求，确定石材的品种、颜色及尺寸、规格。
对符合标准之板材进行安装编码，用编码纸将编好码的贴在石材正面右上角，按施工时间要求，由搬运组送到安装位置。
板材四周框边贴上美纹纸，宽30MM，侧边紧贴10MM宽，以确保打胶封缝时符合标准。
（3）辅助材料准备
① 焊接钢架用的方钢、角码、钢板全部热镀锌处理。
② 不锈钢连接件、不锈钢螺栓、分缝用10MM厚木板块做垫片。
③ 电焊条、云石胶、耐候密封胶、分色纸、泡沫填充条。
2、作业条件：
（1）检查石材的质量、规格、品种、数量、，并进行表面处理工作。
（2）搭设双排架子处理结构基层并作好隐预检记录，合格后方可进行安装工序。
（3）水电及设备、墙上预埋件安装完。
（4）对施工人员交底时，应强调技术措施、质量要求和成品保护，尤其是架子拆除时，不得碰撞已完成的成品。大面积施工前先作样板，经质检部门鉴定合格后，方可组织班组施工。
3、基层钢骨架安装操作
以实地轴线、标高，根据分割图挂线弹出竖向立柱、横向中心定位线，依次放好各部位的垂直立柱线。
预埋铁件。检查原结构的预埋件，对缺少的预埋件做好记录，并上报。
安装竖向钢立柱。钢立柱采用1*50*5热镀锌方钢，长度按现场7.6M定尺寸，由厂家生产。立柱与结构墙体采用8MM厚钢角码连接件连接（角码连接件由加工厂加工），角码与预埋件采取焊接接牢；钢角码与钢立柱采用2M10*1*60不锈钢螺栓连接。
安装横向钢龙骨。横向钢龙骨采用60*30*3热镀锌方钢。横向钢龙骨与钢立柱采用L40*40*3钢角码（上、下各一个），用M10*60不锈钢螺栓连接。角码与钢立柱采用焊接。
所有钢架构件焊接，均涂刷防锈漆三遍。
钢架安装完毕，经验收合格后，方可进行下步工序施工。并做好隐蔽记录。
4、面层石材干挂安装操作
按图纸的花岗石板面编码，用不干胶写好编码贴在经验收合格的花岗石板正面右上角。根据施工要求，由搬运工将编好码的石材搬运至安装部位。
校核对号安装，从落地的第一行开始安装，首先应进行预挂、试拼工作，保证墙面的整体效果。槽用云石胶与挂件粘结，第一行就位，按照基面与落地所弹的线，校准垂直位置，下端用木契垫平垫稳。
装上挂件，腰子槽与横角钢眼子对准。
调整固定：面板暂时固定后，调整水平度，调整垂直度。
装上不锈钢螺栓及弹簧垫圈、垫片，拧紧螺帽。
自第二行开始板材下侧先打入结构胶，装上挂件，逐块自下至上安完为止；各行连接件必须自行挑装，不能叠装，防止上下荷载传递。
水平和竖直缝宽度，用10MM厚木板块垫平调整。
将板面与缝隙清理，清洗干净。
清洗干净后在缝隙嵌泡沫条。
检查缝隙两侧所贴线胶带是否完好，采用耐候密封胶，打入缝隙，厚5-8MM，打成圆弧凹槽；凹槽凹入3MM。
三、质量要求
1、石材表面平整、洁净，无污染、缺损和裂痕。色泽协调一致，无明显
色差，无明显修痕。
2、石材的接缝横平竖直、宽窄一致、填嵌密实；压条应平直，安装牢固。
3、阴阳角石板压向正确，板边合缝应顺直；凸凹线出墙厚度应一致，上下应平直。
4、石材上的滴水线、流水坡向应正确、顺直。
四、允许偏差和检验方法
1、表面平整：3mm （2m靠尺和塞尺）
2、立面垂直：10mm （ 2m托线板）
3、阴角方正：4mm （ 2mm方尺）
4、接缝平直：4mm （ 5m线、尺量）
5、接缝高低：0.3mm （直尺、塞尺）
6、接缝宽度：2mm （尺量）
五、工程验收
1、按《建筑装饰装修工程质量验收规范》（GB50210 -21）有关规定验收。
2、石材干挂工程预埋件工程验收。
3、石材干挂面基体或基层的验收。
4、钢龙骨焊接验收。
