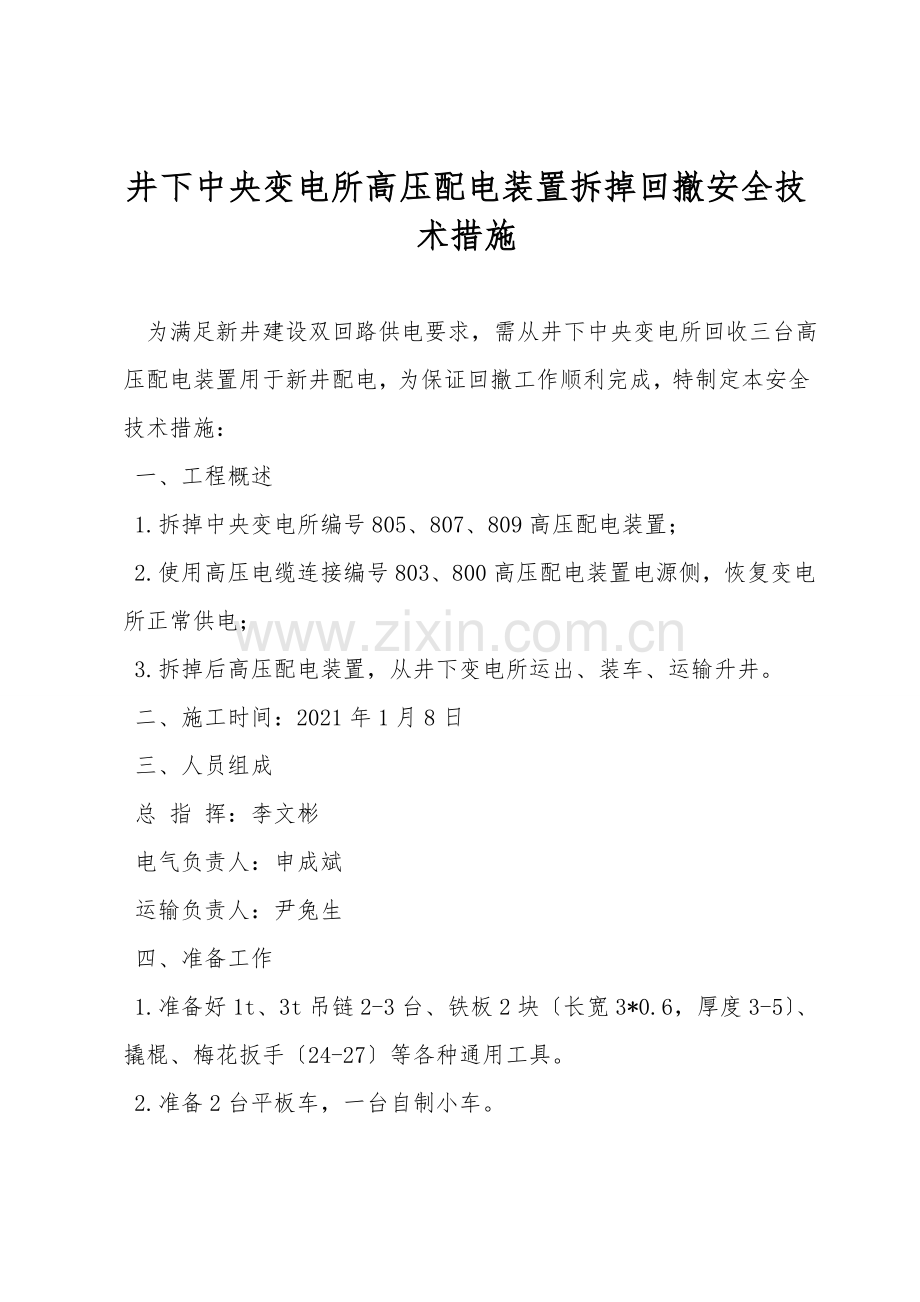

井下中央变电所高压配电装置拆掉回撤安全技术措施

为满足新井建设双回路供电要求，需从井下中央变电所回收三台高压配电装置用于新井配电，为保证回撤工作顺利完成，特制定本安全技术措施：
一、工程概述
1.拆掉中央变电所编号805、807、809高压配电装置；
2.使用高压电缆连接编号803、800高压配电装置电源侧，恢复变电所正常供电；
3.拆掉后高压配电装置，从井下变电所运出、装车、运输升井。
二、施工时间：2021年1月8日
三、人员组成
总 指 挥：李文彬
电气负责人：申成斌
运输负责人：尹兔生
四、准备工作
1.准备好1t、3t吊链2-3台、铁板2块〔长宽3*0.6，厚度3-5〕、撬棍、梅花扳手〔24-27〕等各种通用工具。
2.准备2台平板车，一台自制小车。

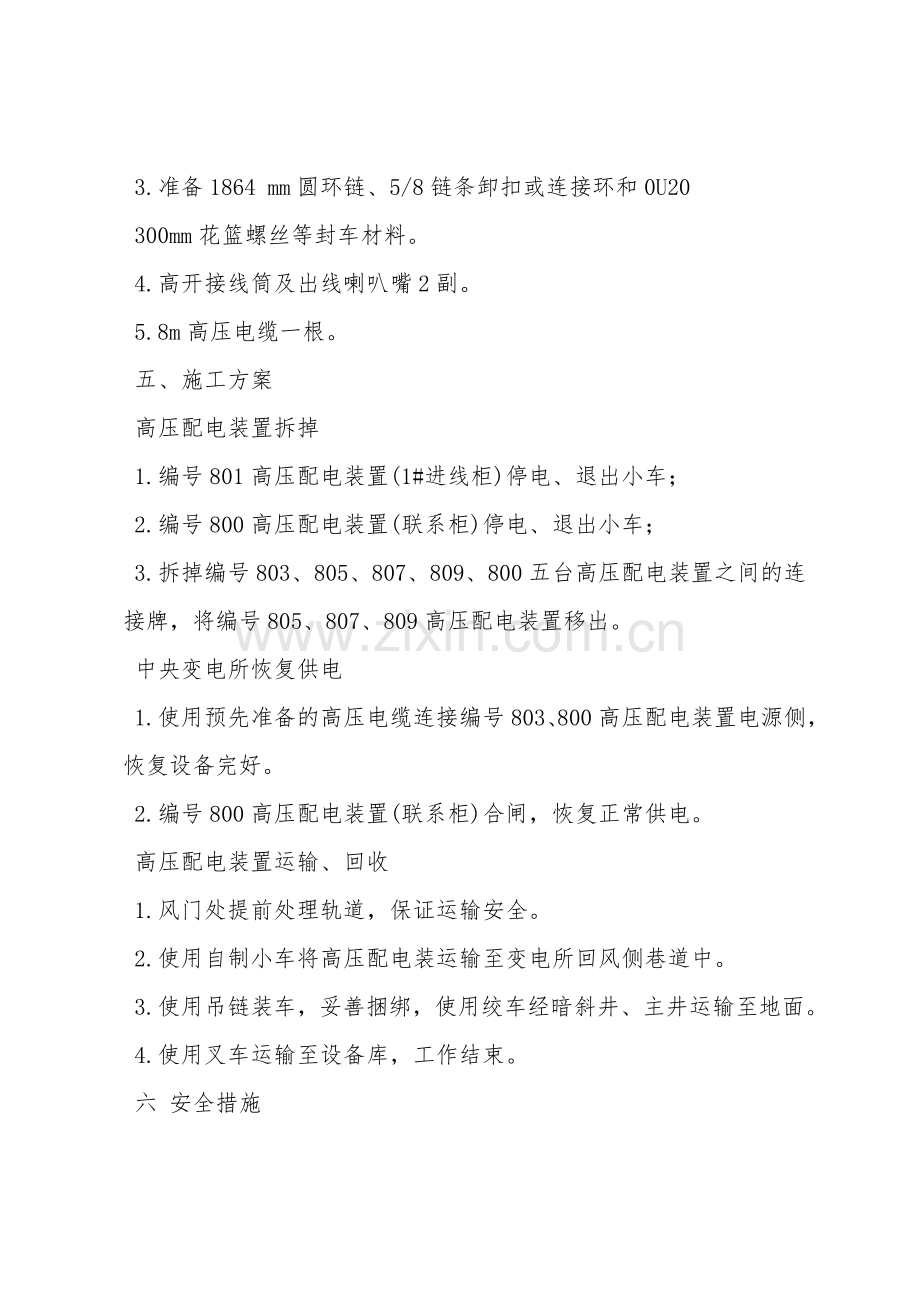

3.准备1864 mm圆环链、5/8链条卸扣或连接环和0U20
300mm花篮螺丝等封车材料。
4.高开接线筒及出线喇叭嘴2副。
5.8m高压电缆一根。
五、施工方案
高压配电装置拆掉
1.编号801高压配电装置(1#进线柜)停电、退出小车；
2.编号800高压配电装置(联系柜)停电、退出小车；
3.拆掉编号803、805、807、809、800五台高压配电装置之间的连接牌，将编号805、807、809高压配电装置移出。
中央变电所恢复供电
1.使用预先准备的高压电缆连接编号803、800高压配电装置电源侧，恢复设备完好。
2.编号800高压配电装置(联系柜)合闸，恢复正常供电。
高压配电装置运输、回收
1.风门处提前处理轨道，保证运输安全。
2.使用自制小车将高压配电装运输至变电所回风侧巷道中。
3.使用吊链装车，妥善捆绑，使用绞车经暗斜井、主井运输至地面。
4.使用叉车运输至设备库，工作结束。
六 安全措施
一般要求
入井作业人员，必须戴安全帽、随身携带自救器和矿灯，严禁携带烟草和点火物品，严禁穿化纤衣服，入井前严禁喝酒.
高压配电装置的拆掉
1.严格执行停送电制度。拆掉开关电源线时，必须停上一级开关电源，在停电开关上挂"禁止合闸，有人工作'字样的警戒牌并设专人看守，非挂牌人员不得取下此牌。
2.施工过程中，要求作业人员做好绝缘防护措施，严禁带电作业。停电工作，必须按以下步骤操作：停电。验电。放电。接地。
3.拆掉后的设备易损部分必须加以保护，防止碰坏及刮伤。
装车、封车
1.起吊物件时使用的工具有：吊链〔1t 一台，3t 三台〕、1864 mm圆环链、5/8链条卸扣、连接环〔螺栓必须上满丝〕。
2.起吊重物前，先检查使用工具、吊链、索具、起吊锚杆的完好状况。起吊设备重物的重量必须符合吊链的铭牌规定，严禁用吊链起吊超过铭牌规定重量的重物。
3.起吊时必须设专人统一指挥，作业人员要集中精力，严禁做与起吊无关的事情。利用吊链斜拉设备时，人员应远离重物突然起动、倾倒波及的范围。多人同时工作时，应互相协调，避免互相碰撞，防止被设备砸伤、擦伤。
4.操在起吊前，必须清理好退路；起吊过程中，不得中途停止作业，撤离现场或长时间停止作业。指挥人员、操作人员不得擅自离开岗位，如有特别状况，必须将起吊物用木料垫牢。
5.在任何状况下，严禁用人体重量来平衡被吊物件。起吊时，只能在物件两侧作业，严禁人员站在物件上起吊，并绝对禁止人员随同吊装设备升降，严禁用手直接矫正物件张紧的起吊绳、吊具。起吊物件到位后，必须放置稳固，否则不准撤掉吊具及索具。
8.操作时，手拉倒链用力要均匀，应尽量避免冲击，松链时，要当心操作，严禁倒链自锁失灵，而造成设备、重物突然下沉。
9.起吊过程中如发现以下状况之一时，必须马上停止起吊，并放下起吊的设备、重物，进行处理：起吊时，顶板掉矸；起重链打滑、松脱，手链、棘爪打滑；起吊异常繁重、起吊吊链工作声音异常；
10.吊链起吊时，开始缓缓用力，观察起吊装置及各联接部位的完好状况，当大件被起吊离开底板100mm左右高度时，停止起吊，并对起吊装置进一步做完好检查，保证起吊安全。如有不安全因素，应消除隐患后再起吊。
11.装车前，必须对所用车辆进行检查，车辆必须完好可靠，特别是轮对应转动灵活，插销、碰头及闭锁器必须完好，禁止使用不完好车辆装车运输。装车前必须把矿车运到巷道水平位置，并采用掩车措施。
12.起吊到适当位置下放时，与推车人员协调配合，保证安全。
13.设备及物料捆绑，要找好重心，捆绑牢固；起吊时，不得摇动、转动、倾斜。
14.使用平板车装车，1864 mm圆环链、5/8链条卸扣或连
接环和0U20300mm花篮螺丝进行封车。
15.装车时严禁损坏装卸地点的管线、设备、安全设施等。
16.施工中，作业人员要顾及四周人员的安全，传递和使用工具、材料要互叫互应，不得乱扔乱放。
17.跨越风门运输物料时，安排专人开启风门，通过第一道风门并关闭后，方可开启第二道风门。严禁两道风门同时打开，严禁碰撞风门，严禁破坏通风监测系统。
辅助运输安全管理
1.运输前先检查运输设备、安全设施、信号系统、轨道是否完善，确认无误后方可运输。
2.绞车司机必须在使用前检查绞车的完好状况，信号按扭、防护罩必须齐全可靠，钢丝绳断丝一个捻距内不得超过10%，制动闸和离合闸必须灵活可靠。
3.绞车司机必须穿工作服，扎紧袖口，精力集中，严格按信号指令操作，不得擅自离岗。
4.绞车司机必须在护绳板后操作，严禁在绞车侧面或者滚筒前面〔出绳侧〕操作；严禁一手开车，一手处理爬绳。
5.禁止两个闸把同时压紧，以防烧毁电动机。
6.绞车运行中，应集中精力，注意观察，手不离闸把，收到不明信号应马上停车查明原因。
7.注意绞车各部运行状况，发现以下状况时必须马上停车，采用措施，待处理好后方可运行：
〔1〕有异常响声、异味、异状。
〔2〕钢丝绳有异常跳动，负荷增大或突然松弛。
〔3〕有严重咬绳、爬绳现象。
〔4〕电动机有异常。
〔5〕突然断电或有其他险情时。
8.信号把钩工清理好现场，连钩前认真检查使用的三环、卸扣、车销、钩头、保险绳等完好状况，同时对绞车运行范围的人员进行盘点，人员躲到安全地点，确认无问题后方可发出行车信号。
9.摘挂钩操作时站立的位置应符合以下要求：
〔1〕摘挂钩时，要等车停稳，正常使用挡车器等安全设施，掩好车，严禁站在道心内，头部和身体严禁伸入两车之间进行操作，以防车辆滑动碰伤身体。
〔2〕站立在轨道外侧，距外侧钢轨200mm左右进行摘钩。
〔3〕操作时，一般应站在信号硐室同一侧或巷道较宽一侧。
〔4〕摘挂完毕确需越过串车时，严禁从两辆车之间或者车辆运行下方越过。
〔5〕摘挂钩完毕，必须对车辆各部位、保险绳、连接装置等再具体检查一遍，保证正确、牢固可靠，然后瞭望车辆运行方向有无障碍和隐患，无问题后，方可行车。
〔6〕摘两车之间链子或者销轴时，要等车停稳，关闭挡车器等安全设施，严禁将身体伸进两车之间。
10.斜巷运输严格执行"行人不行车，行车不行人'制度。运输时信号把钩工在信号硐室内打点，其他人员躲到躲避硐室内或其它安全地点，绳道中严禁有人。严禁扒车、蹬钩，严禁不带电松车。

和盛煤业机电办
二O一四年一月六日
