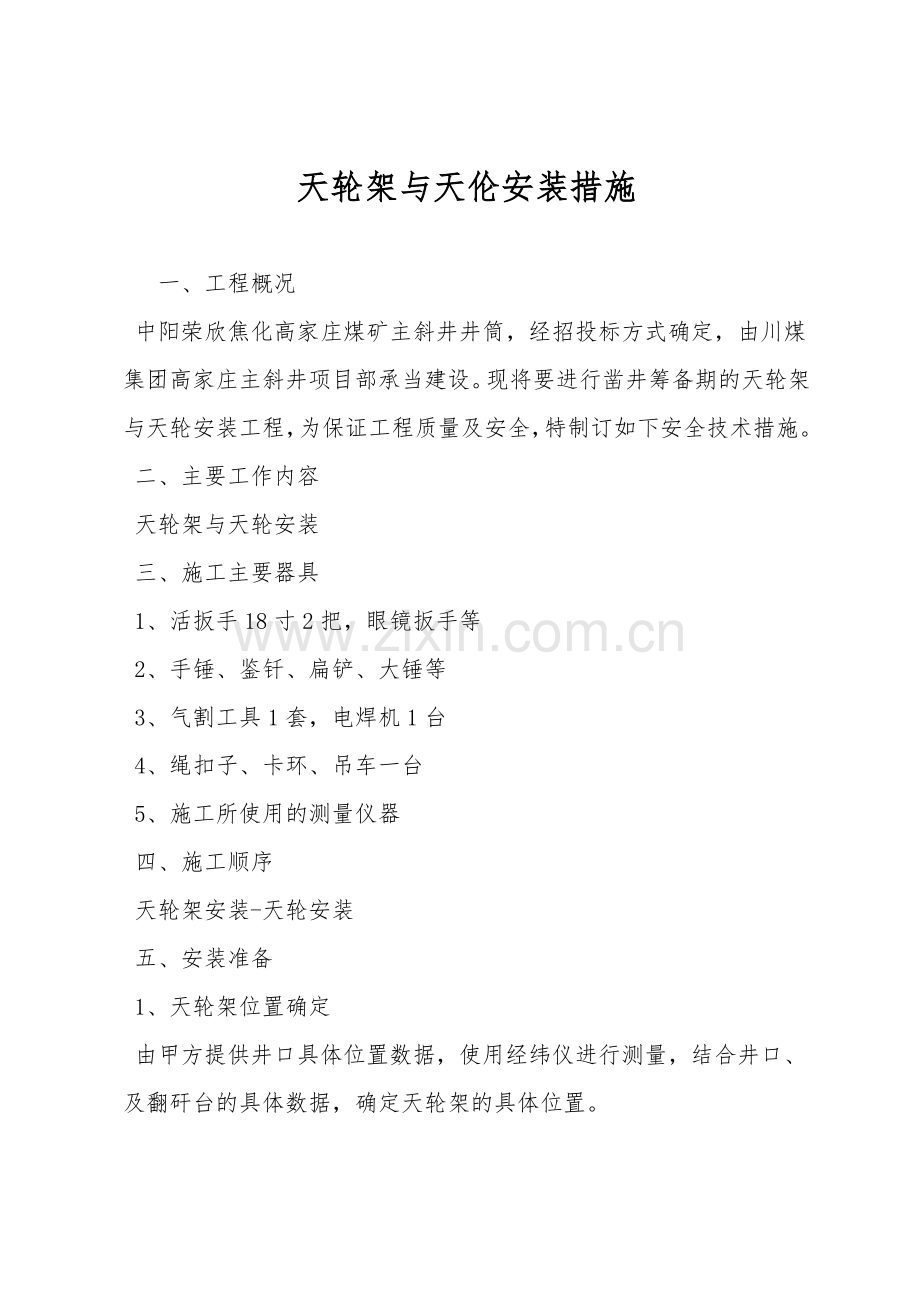

天轮架与天伦安装措施

一、工程概况
中阳荣欣焦化高家庄煤矿主斜井井筒，经招投标方式确定，由川煤集团高家庄主斜井项目部承当建设。现将要进行凿井筹备期的天轮架与天轮安装工程，为保证工程质量及安全，特制订如下安全技术措施。
二、主要工作内容
天轮架与天轮安装
三、施工主要器具
1、活扳手18寸2把，眼镜扳手等
2、手锤、鉴钎、扁铲、大锤等
3、气割工具1套，电焊机1台
4、绳扣子、卡环、吊车一台
5、施工所使用的测量仪器
四、施工顺序
天轮架安装-天轮安装
五、安装准备
1、天轮架位置确定
由甲方提供井口具体位置数据，使用经纬仪进行测量，结合井口、及翻矸台的具体数据，确定天轮架的具体位置。

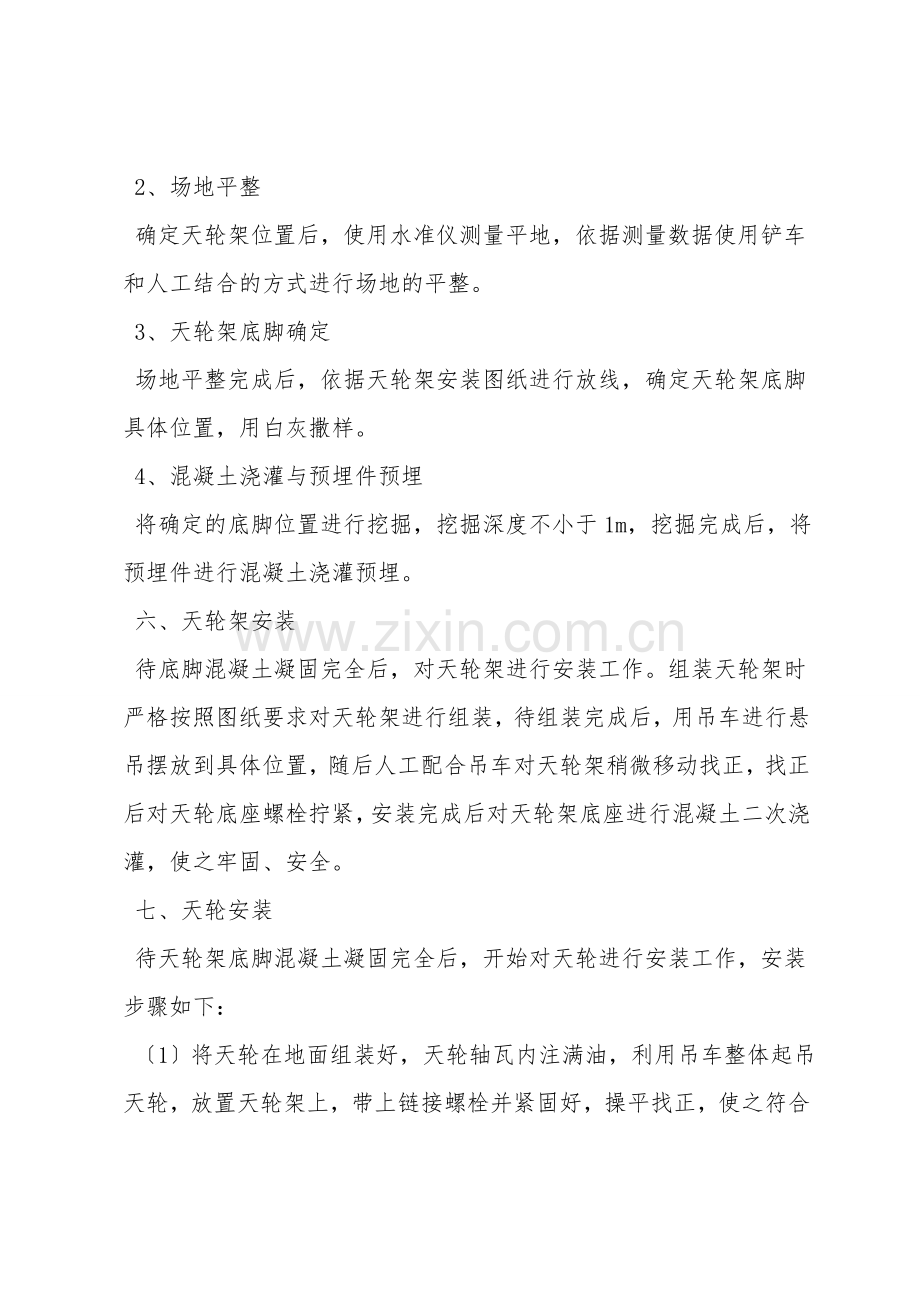

2、场地平整
确定天轮架位置后，使用水准仪测量平地，依据测量数据使用铲车和人工结合的方式进行场地的平整。
3、天轮架底脚确定
场地平整完成后，依据天轮架安装图纸进行放线，确定天轮架底脚具体位置，用白灰撒样。
4、混凝土浇灌与预埋件预埋
将确定的底脚位置进行挖掘，挖掘深度不小于1m，挖掘完成后，将预埋件进行混凝土浇灌预埋。
六、天轮架安装
待底脚混凝土凝固完全后，对天轮架进行安装工作。组装天轮架时严格按照图纸要求对天轮架进行组装，待组装完成后，用吊车进行悬吊摆放到具体位置，随后人工配合吊车对天轮架稍微移动找正，找正后对天轮底座螺栓拧紧，安装完成后对天轮架底座进行混凝土二次浇灌，使之牢固、安全。
七、天轮安装
待天轮架底脚混凝土凝固完全后，开始对天轮进行安装工作，安装步骤如下：
〔1〕将天轮在地面组装好，天轮轴瓦内注满油，利用吊车整体起吊天轮，放置天轮架上，带上链接螺栓并紧固好，操平找正，使之符合规范要求。
〔2〕对照天轮平台布置图，选用直径不小于15.5的钢丝绳，利用吊车分别将各天轮吊装就位，穿上连接螺栓。
〔3〕天轮平台安装完毕后，必须对提升天轮梁适当加固，并焊挡铁。
八、安装要求
1、人员技术要求
1.所有参加人员必须熟悉安全注意事项；
2.机电技术工熟悉安装设备结构，懂得具体安装过程和技术要求；
3.所有人员熟悉本组装方案；

〔1〕在使用测量仪测量时，必须按照测量仪器正确的操作方法操作。
〔2〕划分设备及设施位置必须严格按照图纸所表述的预留
〔3〕安装前依据安装图纸要认真检查预埋件的位置是否正确，预埋件是否稳固，用水准仪再次操平。
〔4〕天轮架及天轮组装时严格按照厂家提供的组装图纸进行组装。
〔5〕天轮上架前认真检查天轮各部件是否完好，轴瓦是否注油。
〔6〕天轮安装位置与提升十字中心线位置偏差，严禁超过3mm。
〔7〕轴承座安装必须接触严密，固定牢靠。
〔8〕天轮绳槽中心摆动偏差不应大于3mm。
〔9〕天轮轴承的润滑优良，轴承温度必须符合以下规定。
①滑动轴承温度不应超过70℃。
②滚动轴承温度不应超过80℃。
〔10〕天轮架及天轮的连接螺栓都必须紧固牢固，螺栓露出螺母长度为3~5 个螺距。
〔11〕天轮梁必须与天伦架满焊。
九、施工安全措施
1.参加作业人员必须召开一次安全会，重点强调安装工作全安注意事项。

3.所有作业人员必须牢固树立"安全第一，以人为本'的思想，随时做到"三不伤害'。
4.所有施工人员要听从统一指挥，协调劳作，紧密配合。
5.装吊工、指挥员及起吊司机必须预先信号交底，做到信号一致。信号不清不操作。
6.吊运物件使用的绳扣子安全系数一定要大于物重七倍，所使用的吊卡具不得低于标称2.5倍。
7.起重机只可垂直吊放物件，严禁斜吊物件。
8.每次吊放物件前要指派专人对所使用的绳扣子，吊卡具 进行具体检查，严禁使用有破损或强度不够的起吊用具。
9.用吊车运物件时，物件在吊起后，严禁作业人员在起吊臂下及物件所能摆动到的范围内驻留或穿行。
10.使用气割工具时，氧气瓶与乙炔瓶必须坚持在安全范围内〔5m〕，乙炔瓶距离火源必须超过10m。
11.酗酒者及精神状态不佳者禁止参加施工。

13.此规程要贯彻到参加施工所有人员。
