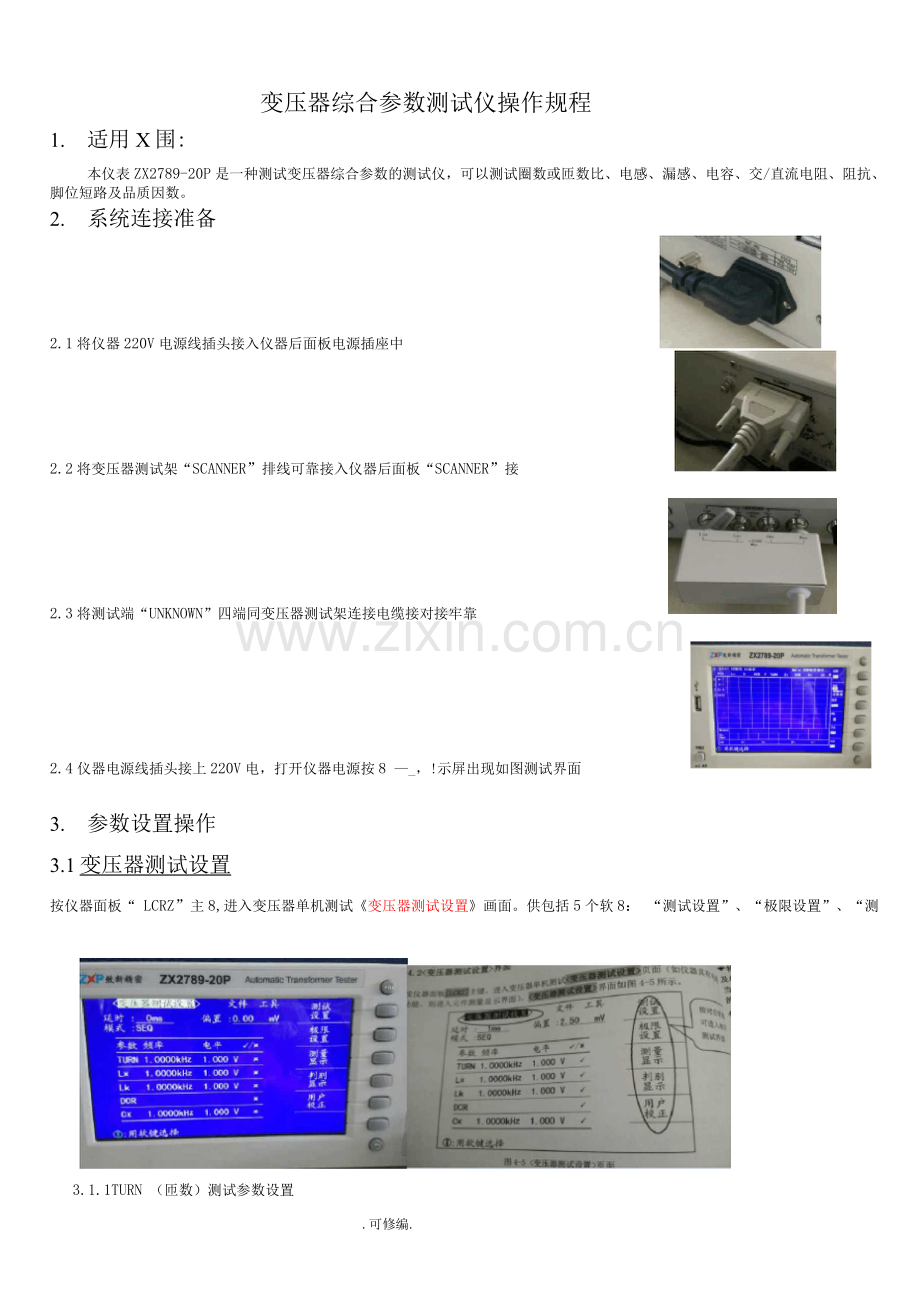

变压器综合参数测试仪操作规程
1. 适用X围:
本仪表ZX2789-20P是一种测试变压器综合参数的测试仪，可以测试圈数或匝数比、电感、漏感、电容、交/直流电阻、阻抗、脚位短路及品质因数。
2. 系统连接准备
2.1将仪器220V电源线插头接入仪器后面板电源插座中
2.2将变压器测试架“SCANNER”排线可靠接入仪器后面板“SCANNER”接
2.3将测试端“UNKNOWN”四端同变压器测试架连接电缆接对接牢靠
2.4仪器电源线插头接上220V电，打开仪器电源按8 —_，!示屏出现如图测试界面
3. 参数设置操作
3.1变压器测试设置
按仪器面板“ LCRZ”主8,进入变压器单机测试《变压器测试设置》画面。供包括5个软8： “测试设置”、“极限设置”、“测量显示”、“判别显示”、“用户校正”，如按相应软8分别进入相应设置页面
将光标利用方向键 移动到‘TURN’域，将显示“内阻”、“显示”可用软键，使用软键切换到“内阻”、
“显示”可进行相应参数设置
测试参数设置
♦戒
将光标利用方向键移动到‘ Lx’域，将显示“内阻”、“模式”软键，使用软键切换到“内阻”、“模
式”可进行相应参数设置
频率、电平、开关设置
确
移动到‘频率’域、“电平”、“开关”相应域，使用数字键盘 及

认键，完成相关参数的设置

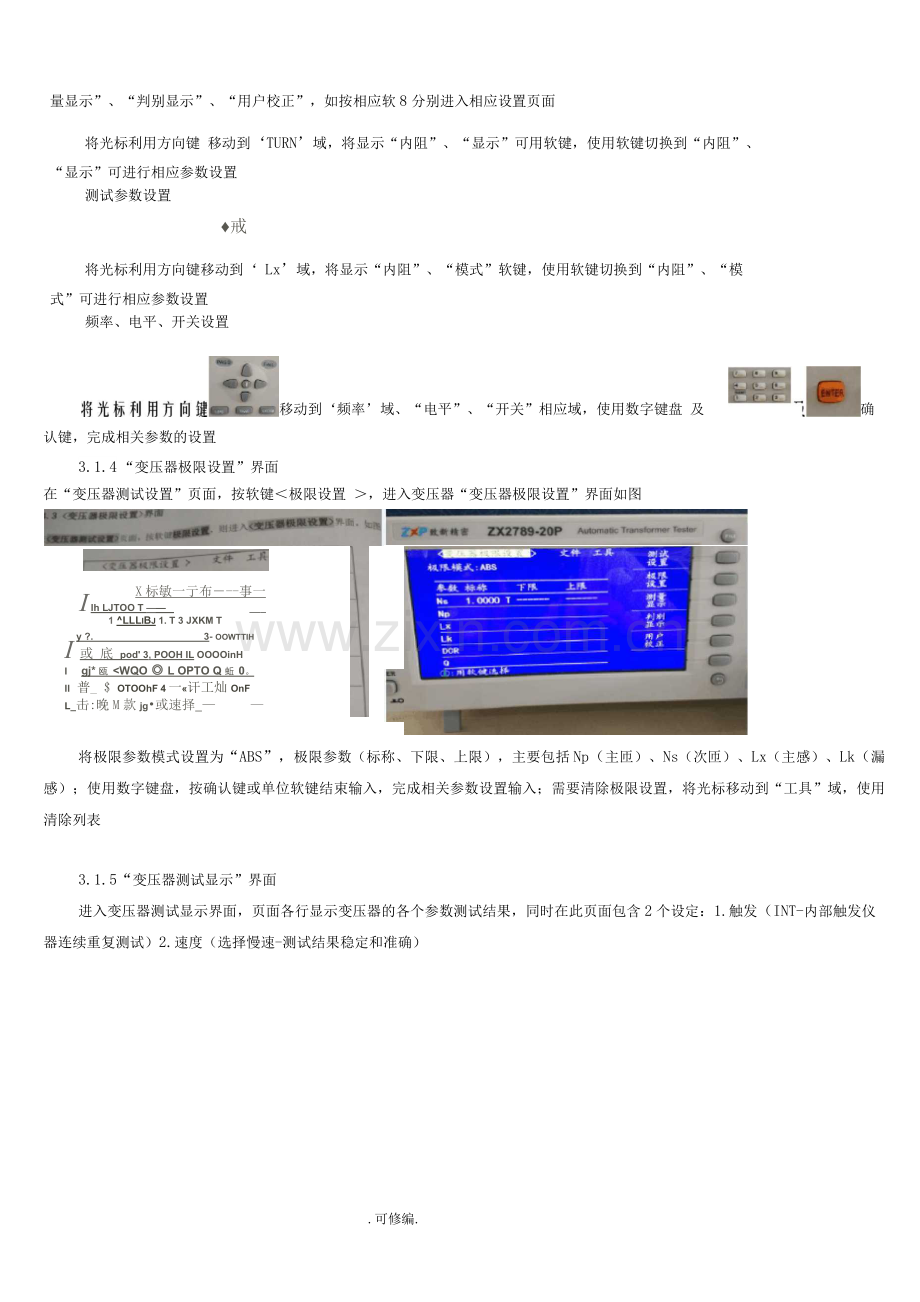

3.1.4 “变压器极限设置”界面
在“变压器测试设置”页面，按软键＜极限设置 ＞，进入变压器“变压器极限设置”界面如图
X标敏一亍布―--事一
I lh LJTOO T —— _
1 ^LLLiBj 1. T 3 JXKM T
y ?. 3- oowttih
I 或 底 pod' 3, POOH IL OOOOinH
I gj* 瓯 <WQO ◎ L OPTO Q 蚯 0。
II 普_ $ OTOOhF 4一«讦工灿OnF
L_击:晚M款jg•或速择 — —

将极限参数模式设置为“ABS”，极限参数（标称、下限、上限），主要包括Np（主匝）、Ns（次匝）、Lx（主感）、Lk（漏感）；使用数字键盘，按确认键或单位软键结束输入，完成相关参数设置输入；需要清除极限设置，将光标移动到“工具”域，使用清除列表
3.1.5“变压器测试显示”界面
进入变压器测试显示界面，页面各行显示变压器的各个参数测试结果，同时在此页面包含2个设定：1.触发（INT-内部触发仪器连续重复测试）2.速度（选择慢速-测试结果稳定和准确）
.可修编.

3.1.6 “变压器判别显示”界面加上图
在‘变压器测试’页面，按软键‘判别显示’，进入变压器判别显示界面，该页面内容为变压器各参数测试结果（H表示上超标，1_表示下超标并用红色显示；所有参数都合格显示PASS，否则显示FAIL同时伴有蜂鸣器报警）
3.1.7 “用户校正”页面
在‘变压器测试’页面，按软键‘用户校正’，进入“用户校正”页面，此界面可设置:
1.开路校正（设置为ON） 2.短路校正（设置为ON） 3.负载校正（设置为ON）等项

本仪器使用“外扣除补偿”功能，将该项全部设置为“OFF”

按仪器面板“ LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。供包括5个软键：“测试设置”、“极限设置”、“测量显示”、“判别显示”、“用户校正”，如按相应软键分别进入相应设置页面
3.2变压器编号设置
按仪器“TRANS”主键，进入变压器扫捕测试《变压器编号》页面，共有5个软键可以使用
丈伴工具
W4d_ ,
1
3- 心
_ (B/10)
Ml A (MLr
o ._此
——, (410«1
iu
3.2.1按此软键‘变压器编号’进入相应设置页面
LJ）：川"健汽整
|*l»iti^ ：?JI2Jsu
,ASitSECJ.?
0甘*闰*._
P揭扣朽里三；MJ.
不&名史¥：*
DCR规讯活s|:
as DirtnW>f,
£«鼻林:
扫备启玷14目:二
汽心4此鼻呵
：*IW
51施
戈压普;
取单场EU）
A精#1试间强
七比* ：善1乳亦
不应思玄禅
岫河取隹时
Wfi OVtkJitM-
也渔饵K走酷
5翳
%"电稼
— —)
DEV
-- 国D
-7ESL.M1

设置变压器编号（数字和字母组成）、初级（初级绕组数量1 ）、次级（次级绕组数量3）、扫描判别显示（逐个显示测试数据-DATAONLY或逐个显示测试数据又显示总PASS/FAIL结果-ALL）、不良品重测（重复测量测试2）、气缸电源（TEST ON）等数据
变压器脚位转换
在“变压器编号”页面，一直按方向键螳，会进入‘变压器脚位转换’页面；可以设置“逆时针”、转换（自动）、清除（清除脚位设置表）、扫捕测量（按此键进入扫捕测量显示页面-开机显示界面）等功能顶
变压器脚位设置方法为将光标移动到相应夹具脚位输入相应变压器1号脚即可（原边正对人方向，从左第1号脚，逆时针算启，选自动顶）
脚位设置’页面
在“变压器脚位转换”页面，一直按方向键
餐PhUlii做蛇圈,
[J. KajIml*泌
，会进入‘变压器脚位设置’页面;

结束，完成脚位输入。
该界面可以设置：脚位串联（不同绕组间通过短路弓I线脚形成线圈间串联）、脚位并联（不同绕组间通过并联短路弓I线脚形成线圈间并联）、脚位转换，移动光标到相应区域，按数字键输入，按确认键
按此软键‘测试条件’进入相应设置页B 3.2.4-1 ，除设置频率、电平、开关外还可以设置扫捕顺序（不同性质测量参数可以设置间断开来测试，结果会更准确；）
.可修编.
HMkj'
U-lr-Lr-

£XP»**< ZM7蜂JOP 5

在“变压器测试条件”页面，移动光标到“TURN”域，将显示可用软键
1. 显示模式（TURN-V最好将圈数多绕组作为初级来测试，这样避免测试数据不稳定）
2. 内阻切换（一般25Q,但初级电感比较小时，使用10Q可用提高TURN稳定性）
3. 扫捕测量
3.2.5 TURN极限设置页面
用于设置TURN各绕组的标称值和上下限（使用绝对值ABS）,界面如下
3.2.6 Lx （电感量）测量条件设置
在LX设置域可用使用LS/LP进行切换，选定条件前面显示』
电感极限设置页面
在“变压器测试条件”页面，移动光标到Lx设置域，按软键“极限设置”，便可进入“电感极限设置”页面
进行相应顶参数设置
漏感测试条件设置
在“变压器测试条件”页面，移动光标到Lk设置域，按软键“测试设置”，便可进入“漏感测试条件设置”页面进行相应顶参数设置
漏感测试设置页面，可以进行漏感标称值、上下限、漏感弓I脚、短路弓I脚的设置
按此软键'扫捕测试’进入扫描测试初始界面-开机显示界面加上图
按此软键’统计’输入密码“2786”进入扫。测试统计界面加上图
3.3 “变压器扫描测试”显示页面
按仪器“TRANS”主键，进入《变压器编号》页面，然后按软键’扫捕测量’，进入“变压器扫捕测量”页面也可以在所有测试条件设置页面一直按住'电:'键，进入“变压器条件测试”页面
设置好测试条件后，连接好主机同扫描盒，进入到“变压器扫描测试”页面，键或扫描盒上的《START》便可进行测试，测试结果显示在仪器屏幕《变压器扫描测试》
在变压器扫描测试页面，可以使用软键
“标称”-要求设置为OFF、 “扣除”、速度（-般设置为MED中速或SLOW慢速）、PRI:N （按此键可以翻页）不良（选继续-表示测试遇到超差结果，继续测试直到结束测试）、记录（选停止-表示扫描测试结果不保存）
按《TRIGGER》键可以触发仪器进行测试，按《RESET》当进行扫描测试时，终止测试
超差结果用红色体显示
3.4 “变压器偏差扣除”界面操作
在“变压器扫捕测试”页面，将‘标称’功能，设置为OFF，按软键扣除，进入“变压器偏差扣除设置”页面使用偏差扣除功能需要满足2个条件：a.变压器标准品b.该标准品各项数据作为标准数据

M蜜段舞偏著fl］隙些置页面
“ ********叩二皿w坤扣* —蜘
u 事 _
&刘
r!*i '：*
p> :,
I臂；一
- • J A 1 I

变压器偏差扣除功能步骤：
a）设置好各测试条件参数
b）进入变压器扫捕测试页面，将标准品变压器放在测试夹具中并锁紧夹具，按动扫捕盒上《START》键、脚踏开关或仪器面板上《TRIGGER》进行多次测量得到一个稳定的测试值
C）按“扣除”键进入《变压器偏差扣除》界面，移动光标到＜偏差扣除＞设定域，将偏差扣除设置为ON，打开总开关
d）依据需要将各校正参数开关设置为ON
e）按“扣除偏差”对应软键进行扣除，扣除完成后，将返回“变压器扫捕测试”页面，如果扣除成功，在“扣除
”软键下方将显示ON这样及扣除成功时间
f）扣除成功后，用户在按扫捕盒《START》或仪器面板《TRIGGER》键，测变压器扫捕测试页面测试值显示同标准品数值相同
Q）进入文件管理界面，保持文件，便于下次测试时调用
3.5变压器单测功能
为了便于客户在输入标称值时，有章可循，我们可以在电感极限设置页面，进行变压器扫捕单测操作；例如在电感极限设置界面，对于单测可以使用3个键：
TRIGGER-启动扫捕单测操作 RESET-终止扫捕单测操作ENTER -将当前测试值读为《标称值》

其它漏感、圈数比加上类似操作，不再注述

3.6变压器文件操作指南
在《变压器扫捕测试》相关页面，任意包含“文件”域的页面，移动光标到文件域，按下软键“文件管理”可以进入《文件管理》页面加图3.6-1,在此页面可以储存或加载调取以前储存的文件。
.可修编.
ggg莅
F i ' - r F- >
推劫光标到文件到.
5 -46所不百
如我 1
'&薛-一
-I
M
志出
图5拓变IX器文件管理界面
2
ZXOQT
14 IT uT
3
-2X27S6
M k iffl*
;
• ZX2
a 24 9
i|jW2f
1心W

2X3
»B：3I：4I
7
TROO
irii ：-
8 .
555LK
ir/Wi*
l?：2Q：Z1
70
ZX278S
il/WZZ
iD：tr a>i

3.6-1
①用较扯
图—变压器扫描测试：统计，而
3.6-2

浏览文件
输入文件编号数字，在按确认
键，

也可使用“左右方向键”移动，可逐个文件浏览，还可以使用“上下方向键”逐页浏览
加载
移动光标到某文件或直接输入数字并按“确认”键到所需文件位置
按下“加载软键”，将弹出YES和NO软键，按YES加载文件，按NO放弃文件加载
保存
方法类似加载操作
删除
方法类似加载操作
3.7扫描测试统计功能
3.7.1在《变压器编号》页面，按软键统计，进入扫捕测试：统计页面
在统计页面可以对LK/LX/TURN等进行通过、失败情况进行统计如图3.6-2
在扫捕测试：统计页面可以进行：变压器编号、脚位设置、测试条件、扫捕测量、统计软键操作
统计复位计数
移动光标到工具设定域，按软键“复位计数”，可以清除所有扫捕测试数据，让其清零。
3.8《SYSTEM》主键操作指南
按面板“SYSTEM”主键，进入系统设置界面；本界面主要是设置一些与测试性能无关的仪器扩展功能，
例如液晶显示风格、语言、密码、总线、时间等；
一般此主键界面不作任何调整或修改
.可修编.
3.9常见问题排除
具体见《变压器综合测试仪使用说明书》68-69页
