高边坡浆砌防护施工作业指导书
第PAGE　 5页 共6页
高边坡浆砌防护施工作业指导书
1.适用范围
本作业指导书适用于市政项目内路基边坡防护中涉及浆砌的施工。
2.编制依据
2.1《公路路基施工技术规范》〔JTG/T 3610-2019〕；
2.2《公路工程质量检验评定标准》(JTG F80/1-2017)；
2.3《公路工程施工安全技术规范》〔JTG F90-2015〕；
3.施工准备
3.1技术准备
依据图纸和相关规范编制施工方案及作业指导书，向现场施工人员、质量管理人员进行书面的技术、质量和安全交底，将施工方案、开工报告上报监理组并批准。
3.2主要机具设备
砂浆拌合机、灰盘、配合比标牌、磅秤等。
3.3人员准备
人员准备：现场工程师及管理人员、测量人员、浆砌工、混凝土搅拌工、机械操作人员及普工均应满足工作必须求。机械操作人员经过专业培训，并取得相应资格证书，主要作业人员已经过安全培训，并接受了施工技术交底。

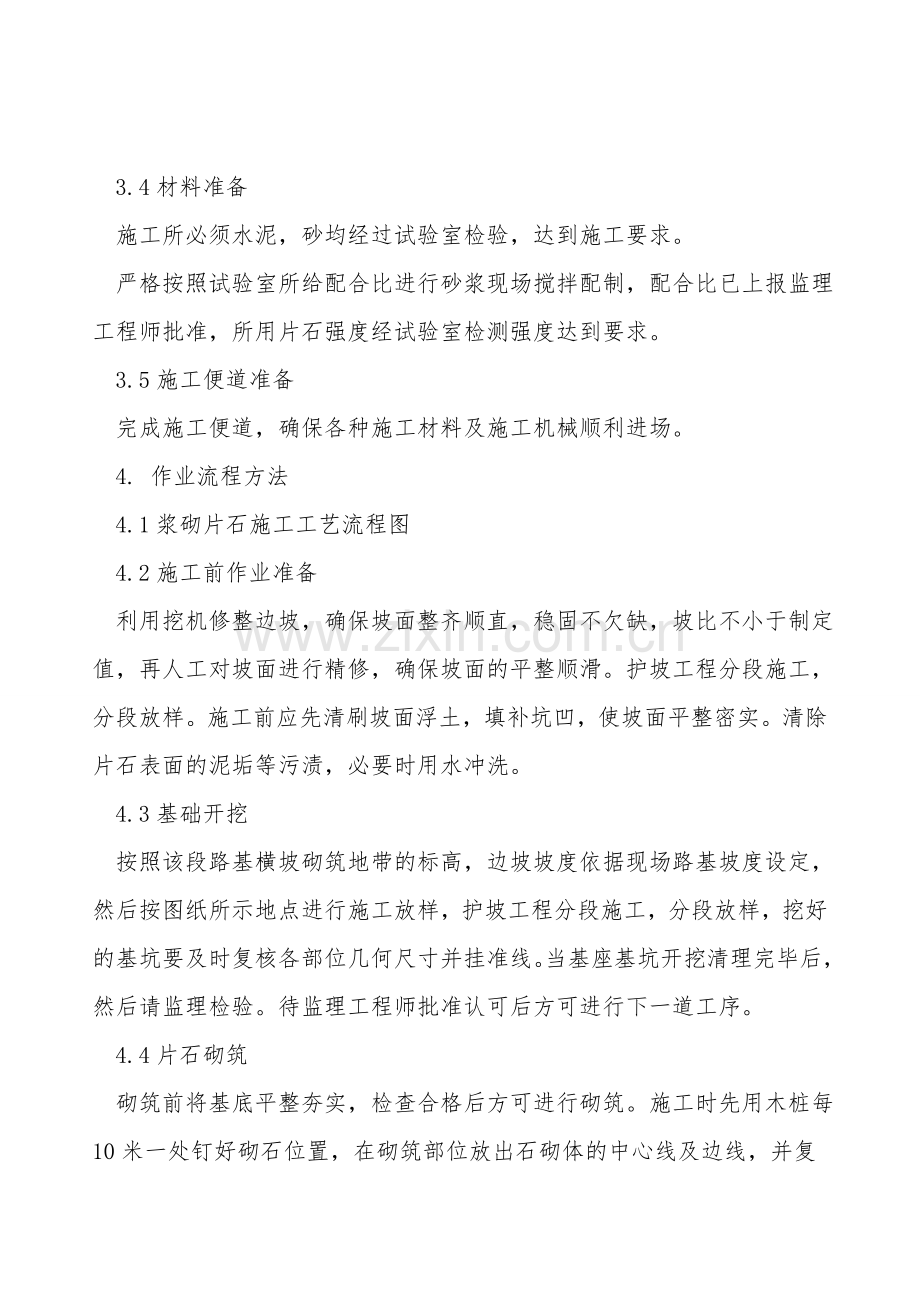

3.4材料准备
施工所必须水泥，砂均经过试验室检验，达到施工要求。
严格按照试验室所给配合比进行砂浆现场搅拌配制，配合比已上报监理工程师批准，所用片石强度经试验室检测强度达到要求。
3.5施工便道准备
完成施工便道，确保各种施工材料及施工机械顺利进场。
4. 作业流程方法
4.1浆砌片石施工工艺流程图
4.2施工前作业准备
利用挖机修整边坡，确保坡面整齐顺直，稳固不欠缺，坡比不小于制定值，再人工对坡面进行精修，确保坡面的平整顺滑。护坡工程分段施工，分段放样。施工前应先清刷坡面浮土，填补坑凹，使坡面平整密实。清除片石表面的泥垢等污渍，必要时用水冲洗。
4.3基础开挖
按照该段路基横坡砌筑地带的标高，边坡坡度依据现场路基坡度设定，然后按图纸所示地点进行施工放样，护坡工程分段施工，分段放样，挖好的基坑要及时复核各部位几何尺寸并挂准线。当基座基坑开挖清理完毕后，然后请监理检验。待监理工程师批准认可后方可进行下一道工序。
4.4片石砌筑
砌筑前将基底平整夯实，检查合格后方可进行砌筑。施工时先用木桩每10米一处钉好砌石位置，在砌筑部位放出石砌体的中心线及边线，并复核各部位的标高，以确保砌面顺直平整，边角分明。
砂浆砌体采纳座浆法分层卧砌、分段进行砌筑。严禁采纳灌浆法施工。分段位置宜设在沉降缝或伸缩缝处。分层水平砌缝〔每 1.2m 应找平一次砌筑高度〕应大致水平。座浆法即先 铺砌砂浆，再手摆片石，再铺砂浆塞缝，再手摆片石。
砌筑石料要求选用表面光洁大小均匀、颜色一致、无裂痕、无锈斑、无风化的片石，表面的污 渍及泥土要清除干净。严禁使用层理严重、强度不够及山皮水锈的片石。有两个大致平行的面，厚度不小于15cm，长度及宽度不小于15cm厚度，其中一条边长度不小于30cm。外露表面基本平整，平面形状 应四边形以上〔不得用三角形〕，最短边长度不小于 20cm，最长边长度 30cm～50cm。且石料抗压强度不低于30Mpa。
砌筑时石块应大面朝下，严禁将石块立放砌筑。砌筑前应在基底铺设一层砂浆。砌筑过程中对不规则的石块应稍加修整，去掉尖角，确保石块间不产生大的砌缝。砌体外露面要选用大面平整的片石砌筑，片石规格、强度应符合制定要求，各砌块的砌缝 应互相错开，表面砌缝宽度不得大于 4 cm，三角缝内切圆直径小于 7cm。两层间竖向错缝 不得小于 8 cm。并在面石砌筑完毕时，砌筑作业人员应沿石缝立即剔出 2～3cm 深的勾缝 所必须的凹槽。
较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐特别部分敲除，竖缝较宽时，在砂浆中塞以小石块，但不得在石块下面用高于砂浆砌缝的小石片支垫。砌缝宽度不大于2cm。砌筑过程中要注意选用较大、较平整的石块为外露面，石块使用时应洒水湿润，假设表面有泥土、水锈先冲洗干净，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，各段水平砌缝一致。镶边石与砌体的粘合要求紧密、无空洞。
各砌层的砌块应安放稳固，砌块间的砂浆应饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后在石块放好后用砂浆填满捣实。不得采纳外面侧立石块、中间填心的砌筑方法，石块间较大的空隙应先填塞砂浆，后用锤 击小石块挤实，不得采纳先摆小石块后塞砂浆或干填小石块的方法。假设石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。
砌体护坡分段施工时，每隔 10～15m 宜设一道伸缩缝。沉降缝设置应符合制定要求，沉降缝应整齐垂直、上下贯穿，要用沥青麻筋填塞密实后用沥青灌缝。
如必须设泄水孔，严格按制定要求位置和泄水孔规格设置泄水孔，并做好伸缩、沉降缝及泄水孔，泄水孔后面，应设置反滤层。保证泄水孔畅通。
4.3.5勾缝、养生
勾缝一律采纳凹缝，缝宽、缝深应确保均匀一致〔1.5 厘米宽、0.8～1.0 厘米深〕，勾缝专人采纳专用勾缝刀进行，砌筑完毕后，将缝间砌筑砂浆根除 2～3cm 深〔应经专人检查剔缝合格〕，然后用 M10 水泥砂浆进行勾缝，勾缝前应把缝洒水湿润。勾缝砂浆用砂应用细砂，水泥强度应不小于 32.5。砌体勾缝应牢固、美观、圆滑、顺直，宽度色泽一致。砂浆凝固后，墙面全部刷干净，使外貌整洁美观。
砌体砌筑完毕后要及时进行覆盖，并常常洒水坚持湿润，常温下养护期不得少于 7 天。特别是夏季，严禁新砌筑砌体在高温下无覆盖暴晒，即使未砌筑完毕，当中午休息时间过长时，也要覆盖洒水养护，以免砂浆瞬间失去水分，影响强度。冬季严禁洒水养生，应采纳保温膜、草袋等覆盖养护。
4.3.6施工注意事项
4.3.6.1不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块。
4.3.6.2砌体砌筑完成后，在进行勾缝。
4.3.6.3片石在砌筑前应用水冲洗干净。
4.3.6.4勾缝应整体牢固、缝宽平顺、无脱落或龟裂现象。
4.3.6.5砂浆拌制现场，必须有施工配合比标牌及计量设备〔磅称〕，砂浆试模，砂浆应倾置于铁皮上，严禁与浮土直接接触。
4.3.6.6现场必须做砂浆试块，同条件养护；在施工过程中应随时抽检检测。
4.3.6.7砂浆应随拌随用，坚持适宜的稠度，且宜在3~4h内使用完毕，砂浆采纳机械拌合，拌合时间宜为3~5min。
5. 质量检验评定
5.1基本要求
5.1.1石料的质量和规格及砂浆所用材料的质量和规格应符合制定要求，按规定的配合比施工。
5.1.2砌筑时宜将较大石块置于底层，砌块应错缝砌筑，互相咬紧；浆砌时砌块应坐浆挤浆，嵌缝后砂浆饱满，无空洞现象；干砌时无松动、无叠砌和浮塞。
5.1.3分段位置宜设置在沉降缝或伸缩缝处，两相邻段的砌筑高差不得大于 120 厘米，分层水平砌缝应大致水平。各砌块的砌缝应互相错开，砌缝应饱满。
5.1.4砌筑前，应将基底夯实。
5.1.5反滤层宜采纳碎石、卵石、角砾石或粗砂等渗水材料，不得采纳非渗水性土代替。
5.1.6砌块表面砌缝的宽度不大于 4 厘米，砌体表面与三块相邻石料相切的内切圆直径不得大于 7 厘米，两层间的错缝不得小于 8 厘米，每砌筑 120 厘米高度以内应找平一次。
5.1.7砌体表面的勾缝，应符合制定要求，并应在砌体砌筑时留出 2 厘米深的空缝。勾缝可采纳凹缝或平缝。勾缝所用的砂浆强度，不得小于砌体所用的砂浆强度。
5.2实测项目
实测项目
项次
检查项目
规定值或同意偏差
检查方法和频率
1
砂浆强度(MPa)
在合格标准内
以6个标准养生28d的边长70.7mm的立方体为准
2
顶面高程(mm)
±50mm
水准仪：每50m测3处
3
表面平整度(mm)
不大于30mm
尺量：每50m测3处
4
坡度
不陡于制定
坡度尺量：每50m测3处
5
厚度(mm)
不小于制定
尺量：每100m测3处
6
底面高程(mm)
±50mm
水准仪：每50m测3处
5.3外观鉴定
5.3.1表面平整，无垂直通缝。
5.3.2勾缝平顺，无脱落现象。
5.4检测
5.4.1材料进场前，要提供片石、砂、水泥，样品报送监理、试验室，检验合格后才干进场，材料进场后要经监理现场检验合格才干使用。
5.4.2砌筑砂浆要按实验室提供配合比搅拌采纳搅拌机搅和，按要求做好试块，送实验室检测。
5.4.3砌石完成一段后，要进行线位、高程、平整度、断面尺寸、铺砌厚度等按要求检测评定，不符合要求，坚决返工。
6.安全确保措施
6.1施工前对施工班组与施工人员进行安全教育，对新进入场人员进行入场教育，提升施工人员的安全意识。对现场指挥人员及机械操作手进行岗前培训及安全教育。
6.2进入施工现场人员应戴好安全帽，施工操作人员穿戴好必要的劳作防护用品。
6.3施工场地四周设置警示标语、警示线，悬挂警示牌，夜间应有警示灯。
6.4定期对施工机械进行检查。
6.5边坡防护作业，必须搭设牢固的脚手架；砌石工程必须自下而上砌筑，石块破碎或改小时，不得在脚手架上进行。护墙砌筑时，墙下严禁站人，抬运石块上架，跳板应牢固，并设防滑条。架上作业时，架下不准有人操作或停留。上面进行砌筑时下面严禁勾缝作业。
6.6作业时要保证作业点上方有无危险，作好防护措施有专人监护，严禁上下交叉作业。上下级边坡同一断面范围内不得同时作业，避免预制件、石料、杆件等掉落伤人。
7.文明、环境保护措施
7.1文明措施
7.1.1确保施工现场道路畅通，场地平整，场内排水系统优良，无大面积积水；现场施工人员一律佩带上岗证，遵守现场的各项规章制度，非施工人员不准擅自进入施工现场。
7.1.2由专人在现场及现场四周道路上洒水，以坚持湿润，防止尘土飞扬。
7.1.3对施工所产生的废料及生活垃圾予以清走，不得随意堆弃。
7.1.4所有作业人员必须遵守安全生产规章制度，必须按规定正确使用个人防护用品：安全帽。
7.1.5严禁酒后、赤膊、赤脚、穿拖鞋作业；严禁在施工现场追逐打闹；严禁在油库、防火禁区吸烟或进行明火作业。
7.1.6严禁擅自损坏、拆掉、移动安全防护设置、警示牌、安全标志。
7.2环境保护措施
7.2.1强化对全体职工，工人的环保思想教育，重视环境保护，文明施工。
7.2.2施工时强化对环境的保护，避免水泥散灰或水泥浆大面积污染场地，防止污染四周农田及河流。
7.2.3施工时，对四周不应拆掉的树木以及水电等设施应予以保护。
7.2.4污水和垃圾要妥善处理。污水要常常洒药和清理沉渣，垃圾要集中堆放，定期运到指定的垃圾场。
