砌体工程施工方案和技术措施.docx

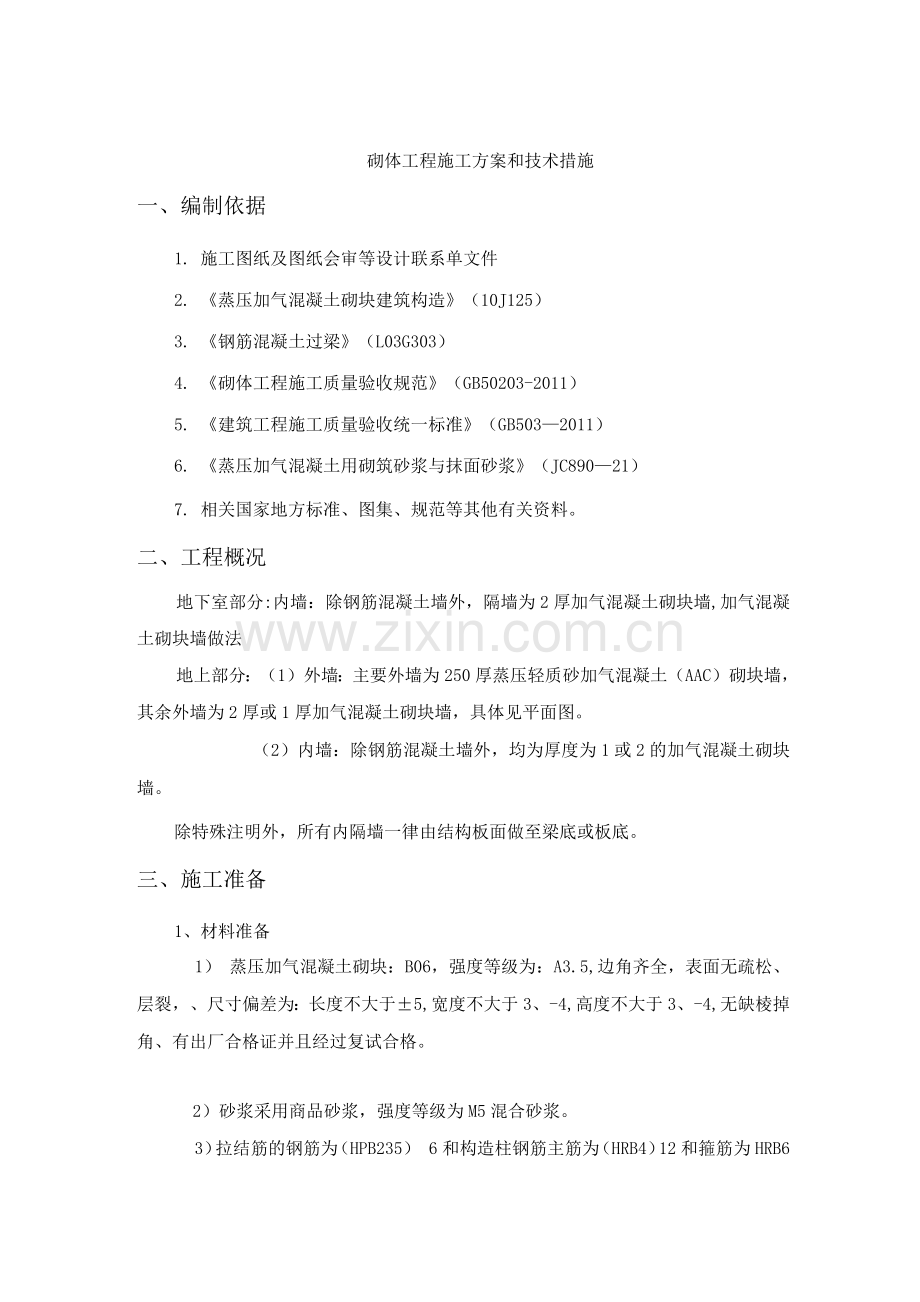

砌体工程施工方案和技术措施
一、编制依据
1. 施工图纸及图纸会审等设计联系单文件
2. 《蒸压加气混凝土砌块建筑构造》（10J125）
3. 《钢筋混凝土过梁》（L03G303）
4. 《砌体工程施工质量验收规范》（GB50203-2011）
5. 《建筑工程施工质量验收统一标准》（GB503—2011）
6. 《蒸压加气混凝土用砌筑砂浆与抹面砂浆》（JC890—21）
7. 相关国家地方标准、图集、规范等其他有关资料。
二、工程概况
地下室部分:内墙：除钢筋混凝土墙外，隔墙为2厚加气混凝土砌块墙,加气混凝土砌块墙做法
地上部分：（1）外墙：主要外墙为250厚蒸压轻质砂加气混凝土（AAC）砌块墙，其余外墙为2厚或1厚加气混凝土砌块墙，具体见平面图。
（2）内墙：除钢筋混凝土墙外，均为厚度为1或2的加气混凝土砌块墙。
除特殊注明外，所有内隔墙一律由结构板面做至梁底或板底。
三、施工准备
1、材料准备
1） 蒸压加气混凝土砌块：B06，强度等级为：A3.5,边角齐全，表面无疏松、层裂，、尺寸偏差为：长度不大于±5,宽度不大于3、-4,高度不大于3、-4,无缺棱掉角、有出厂合格证并且经过复试合格。
2）砂浆采用商品砂浆，强度等级为M5混合砂浆。
3）拉结筋的钢筋为（HPB235） 6和构造柱钢筋主筋为（HRB4）12和箍筋为HRB6。

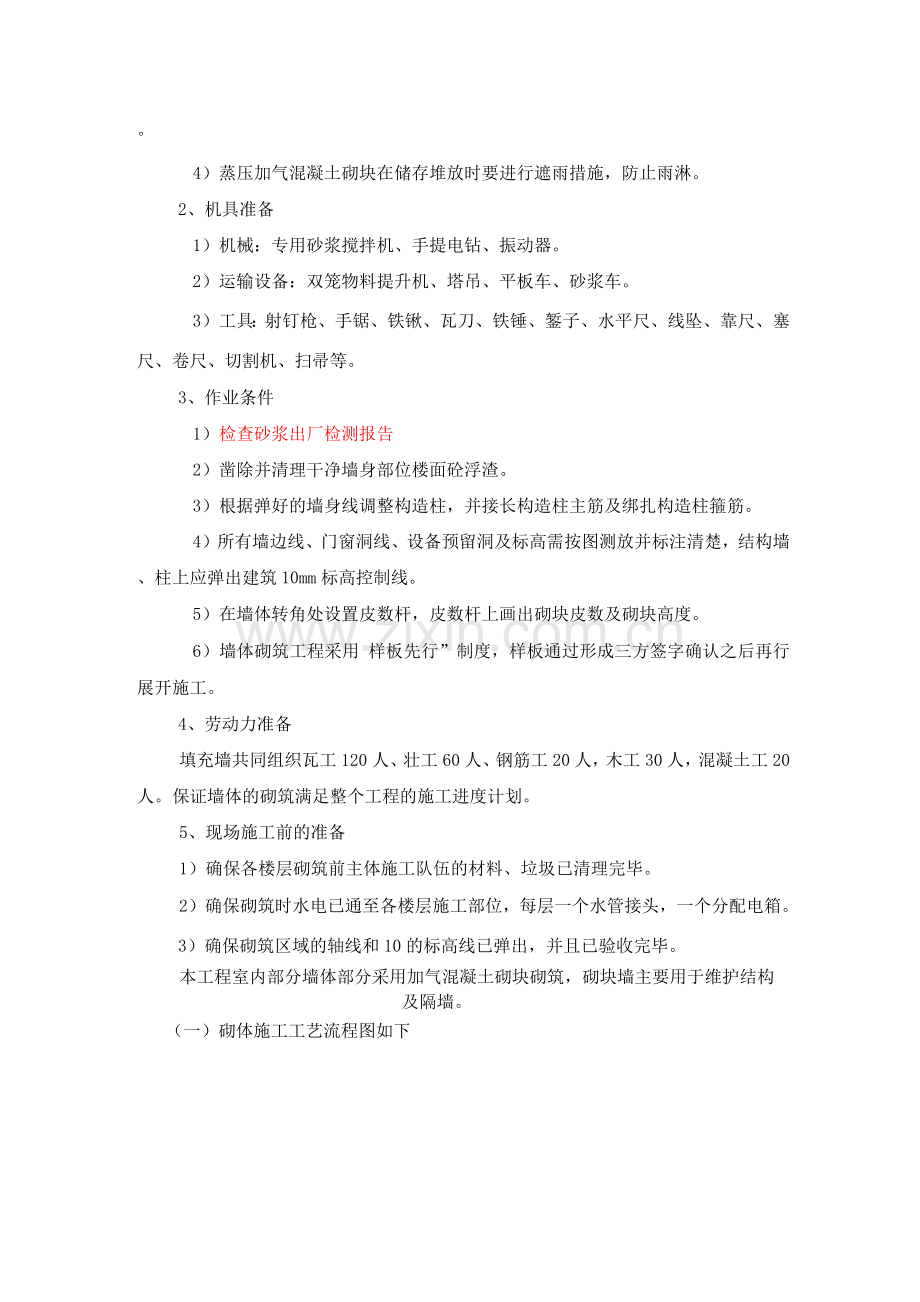

4）蒸压加气混凝土砌块在储存堆放时要进行遮雨措施，防止雨淋。
2、机具准备
1）机械：专用砂浆搅拌机、手提电钻、振动器。
2）运输设备：双笼物料提升机、塔吊、平板车、砂浆车。
3）工具：射钉枪、手锯、铁锹、瓦刀、铁锤、錾子、水平尺、线坠、靠尺、塞尺、卷尺、切割机、扫帚等。
3、作业条件
1）检查砂浆出厂检测报告
2）凿除并清理干净墙身部位楼面砼浮渣。
3）根据弹好的墙身线调整构造柱，并接长构造柱主筋及绑扎构造柱箍筋。
4）所有墙边线、门窗洞线、设备预留洞及标高需按图测放并标注清楚，结构墙、柱上应弹出建筑10mm标高控制线。
5）在墙体转角处设置皮数杆，皮数杆上画出砌块皮数及砌块高度。
6）墙体砌筑工程采用 样板先行”制度，样板通过形成三方签字确认之后再行展开施工。
4、劳动力准备
填充墙共同组织瓦工120人、壮工60人、钢筋工20人，木工30人，混凝土工20人。保证墙体的砌筑满足整个工程的施工进度计划。
5、现场施工前的准备
1）确保各楼层砌筑前主体施工队伍的材料、垃圾已清理完毕。
2）确保砌筑时水电已通至各楼层施工部位，每层一个水管接头，一个分配电箱。
3）确保砌筑区域的轴线和10的标高线已弹出，并且已验收完毕。
本工程室内部分墙体部分采用加气混凝土砌块砌筑，砌块墙主要用于维护结构及隔墙。
（一）砌体施工工艺流程图如下

（二）施工操作
1、墙体放线：砌体施工前，将基层清理干净，按设计标高进行找平，并根据施工图及砌体排列组砌图放出墙体的轴线、外边线、洞线等位置线，放线结束后及时组织验线工作，并经监理单位复核无误后，方可施工。
2、砌块浇水：普通混凝土小砌块一般不宜浇水，以免砌筑时灰浆流失，砌体移滑，也可避免砌体上墙干缩，造成砌体裂缝。在天气干燥炎热的情况下，提前洒水湿润小砌块。
3、制备砂浆：砌块所用砂浆按照设计要求的砂浆品种、强度等级进行配置，砂浆配合比应由试验室确定，采用重量比时，其计量精度为水泥±2%,砂、石灰膏控制在±5%内。
4、砂浆采用机械搅拌。搅拌时间：水泥砂浆和水泥混合砂浆不得少于2min掺用外加剂的砂浆不少于3min，同时还要具有较好的和易性和保水性，一般稠度以5〜7cm为宜。
5、砂浆要搅拌均匀，随拌随用，水泥砂浆和水泥混合砂浆分别在3h和4h内使用完毕。细石混凝土应在2h内用完。
6、砂浆试块的制作：在每一楼层或250m3砌体中，每种强度等级的砂浆应至少制作一组(每组六块)当砂浆强度等级或配合比有变更时，也应制作试块。
7、砌块排列：
(1) 砌块砌体在砌筑前，应根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块组砌排列图(主要是交接节点处)同时根据砌块尺寸、垂直缝的宽度和水平缝的厚度计算砌块砌组皮数合排数，并经审核无误后，按组砌及计算结果排列砌块。
(2) 砌块排列时，应尽量采用主规格，以提高砌筑日产量。砌块排列应对孔错缝搭砌，搭砌长度不应小于90mm,如果搭接错缝长度满足不了规定的要求，应采取压砌钢筋网片或设置拉结筋等措施，具体构造按设计规定。
(3) 外墙转角及纵横墙交接处，应分皮咬槎，交错搭砌如果不能咬槎时，按设计要求构造措施。
(4) 砌体水平灰缝厚度和垂直灰缝宽度一般为10mm。但不应大于12mm,也不应小于8mm。
8、铺砂浆与砌筑：将搅拌好的砂浆，通过吊斗、灰车运至砌筑地点，并按砌筑顺序及所需量倒运在灰槽或灰斗内，以供铺设。
(1) 砌筑应从外墙转角处或定位处开始，内外墙同时砌筑，纵横墙交错搭接砌块应底面朝上，若使用一段有凹槽的砌块时，应将有凹槽的一段接着平头的一段砌筑。
(2) 砌块应逐条铺砌，采用满铺、满挤法。灰缝应做到横平竖直，全部灰缝均应填满砂浆。水平灰缝宜用坐浆满铺法。垂直缝可先在砌块端头铺满砂浆(即将砌块铺浆的端面朝上依次紧密排列)然后将砌块上墙挤压至要求的尺寸也可在砌好的砌块端头刮满砂浆，然后将砌块上墙进行挤压，直至所需尺寸。
(3) 砌块砌筑一定要跟线，“上跟线，下跟棱，左右相邻要对平”。同时应随时进行检查，做到随砌随查随纠正，以便返工。
(4) 勾缝：每当砌完一块，应随后进行灰缝的勾缝(原浆勾缝)，勾缝深度一般为3〜5mm。
9、芯柱：当设有混凝土芯注时，应按设计要求设置钢筋，其搭接接头长度不应小于40d。芯柱应随砌随灌随捣实。
(1) 当砌体上下无楼板时，芯柱钢筋应与上、下层圈梁连接，并按每一层进行连续浇筑。
(2) 混凝土浇筑前，应清理芯柱内的杂物及砂浆用水冲洗干净，校正钢筋位置，并绑扎或焊接固定后，方可浇筑，浇筑时，每浇灌4〜5mm高度捣实一次，或边浇灌边捣实。
(3) 芯柱混凝土的浇筑，必须在砌筑砂浆强度大于1Mpa以上时，方可进行浇筑。同时要求芯柱混凝土的坍落度控制在120mm左右。
(三) 质量标准
1、砌体水平灰缝的砂浆饱满度，应按净面积计算不得低于90%竖向灰缝饱满度不得小于80%，竖向凹槽部位应用砂浆填时不得出现瞎缝、透明缝。
2、墙体转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。
3、墙体的水平灰缝厚度和竖向灰缝宽度宜为10mm,但不应大于12mm,也不应小于8mm。
第一节现场文明施工管理措施
一、管理目标
以人为本，营造舒适的生产、生活环境，确保实现XX市“文明安全工地，，。
二、文明施工管理组织体系
1、确立工程项目施工总包机构文明施工负责人为首，各施工单位文明施工管理负责人参加的“现场文明施工领导小组”，认真组织开展日常管理工作。
2、明确“现场文明施工领导小组”中每个成员的职责，将现场文明施工管理工作责任落实到“现场文明施工领导小组”中的每个人，做到凡事有人管，事事有落实，违规必追究。
三、文明施工管理制度
1、每半月召开一次“施工现场文明施工管理小组”工作例会，总结前一阶段的施工现场文明施工情况，布置下一阶段的施工现场文明施工工作。
2、建立并执行施工现场文明施工工作检查制度，对检查中所发现的问题，开出“隐患问题通知单”，应根据具体情况，定时间、定人、定措施予以解决，安保部有关部门应监督落实问题的解决情况。
3、在项目实施过程中推行文明施工责任制、文明施工方案会签制，根据合同内容、施工范围、施工区域等划分文明施工责任区，从制度上落实文明施工工作，做到责任落实到单位、落实到班组、落实到每一个作业人员，保证文明施工的切实落实。
4、对进场的所有施工人员进行有关文明施工、场纪场规等教育。
5、严格遵守劳动法，严格执行“工间集中休息制度“，坚持上午、下午作业中间休息15分钟制度，在此期间作业人员集中休息、喝水、上厕所等，确保劳动者的身体健康。对晚上加班执行加班作业申请制度，合理、科学的安排生产，
保护劳动者的合法权利。
6、在施工现场，通过出版内部安全报纸、黑板报、广播、播放安全教育VCD等多种形式，进行持续的文明教育宣传活动；通过上述形式，表扬先进、批评落后，提高大家的安全文明意识、自身的文化素质，整体提升现场的安全文明施工水平。
四、具体措施
（一）围墙及大门
施工现场及材料堆放加工区设彩色围挡封闭严实，高度1.8m，连续坚固，表面刷涂料。施工作业区与外界明显划分开，有必要的隔声和安全防护措施，防止发生事故。
在大门外明显处分别设置统一样式的施工标牌，标牌写明工程名称，建设单位，设计单位，施工单位，工地负责人，开工日期，竣工日期等内容，经常保持整洁完好。并每天派人清扫大门外及周边道路、绿化的卫生，把施工给周边环境带来的影响降低到最低限度。
有专职门卫及门卫管理制度，所有人员凭统一证件出入，车辆进出现场要进行登记，车辆出场必须有专门部门签署的出门证。
（二）施工现场
在施工现场南侧的路旁设有规定的九板一图，即：工程概况、管理人员名单及监督电话、安全生产、文明施工、消防保卫；施工总平面布置图等。
现场出入大门及围挡设我公司标识，易于辨认。
施工现场出入设置洗车池，在现场大门处设置洗车池、沉淀池，施工阶段门内铺设专门的清理轮胎泥土的“搓板路”，防止车轮胎夹杂泥土出施工现场，造成遗洒环境污染事故。
充分利用原有地面硬化面，保证道路通常，无大面积积水。场地内排水通畅，消防通道利用现场道路。
对施工现场的各种安全、消防设施及劳动保护器材加强管理，定期进行检查维修，及时消除隐患，保证其安全有效。必须按总平面图规定的位置进行堆放。
材料的堆放必须按品种规格分类堆放，并作好标志。各种进场物料堆放整齐，砖成丁、砂石等材料成方。大型工具一头见齐。钢筋、构件、钢模板堆放整齐，用木方垫起。考虑现场较小，各种材料及时运送到工作面。作业区随完工随清理，垃圾不得长期堆放在现场，应及时运走，施工现场的垃圾应分类集中堆放。
现场设密闭垃圾池，施工、生活垃圾分类存放。
及时清理垃圾、渣土，做到活完、料净、脚下清，保持施工现场的整洁、干净。
施工区域内，划分责任区，设标志牌，分片包干到人，保持整洁，无积水。
施工现场应建立治安保卫制度和责任分工，对现场施工人员进行法制教育，并有专人负责进行检查落实情况。
（三）现场卫生
施工现场保持卫生洁净，不准随地大小便。
施工现场设置开水房一间，在工作时间提供开水。用固定的盛水容器，由专人负责对各施工作业段提供送水服务。
施工现场配备医生一名，设置专业医疗室一间。
为适应临时发生的意外伤害，现场应备有急救器材（如担架等）以便及时抢救，并不扩大伤势。
施工现场应有经培训合格的急救人员，懂得一般及救处理知识。
（四）现场形象设计
为做到文明施工，保持我单位的良好形象，在工程中做好施工现场的形象布置，争创市文明样板工地。
外部形象：围挡、大门、宣传标志清洁美观，统一规范，同周边环境协调一致。
现场形象：现场内临时建筑、标牌、信号、图板、货场、料架、场内设备、员工着装、安全帽、身份识别卡统一按我单位规定标准执行。
内部形象：统一临时办公房及施工场外的办公区室内装修，计算机、通讯设备配置、室内墙地面色彩及办公用品的布置。
第二节消防管理措施
一、消防工作管理体系
1、消防组织机构
由单位安全部门负责对工地安全工作的统一领导，成立以项目经理为组长的“消防工作领导小组”，副组长由项目副经理和公安员担任，组员包括各专业施工队长、各分包方现场代表等。项目部消防员组织分包方、劳务方安全员和消防骨干成立义务消防队，负责现场专职消防管理工作。形成总包项目部、分包单位和劳务单位管理层、现场安全消防员的三级消防管理体系。
2、消防工作领导小组成员职责
（1）贯彻执行消防法规，保障所辖范围内的消防安全符合规定，掌握所辖范围内施工生产的消防安全情况。
（2）将消防工作与所辖范围内的施工生产作统筹安排，制定施工过程中的消防工作计划。
（3）为所辖范围内的消防安全提供必要的经费和人员保障。
（4）组织制定本级消防安全责任，实施消防安全制度和操作规程。
（5）组织防火检查，督促落实火灾隐患整改，及时处理所辖范围内的消防
安全问题。
（6）建立义务消防队或确定本职范围内的义务消防队员，支持队员工作。
（7）制定灭火和应急疏散预案，实施演练。
3、义务消防队专职消防安全管理人员职责
（1）组织实施日常消防安全管理工作。
（2）制定消防安全制度，检查督促落实。
（3）组织实施防火检查和火灾隐患整改工作。
（4）组织实施对本项目消防设施、灭火器材和消防安全标志维护保养，确保其完好有效，确保疏散通道和安全出畅通。
（5）组织开展对员工的消防知识、技能教育和培训，组织灭火和应急疏散预案的实施和演练。
（6）每月向项目经理写出消防安全情况报告，及时报告涉及消防安全的重大问题。
（7）制定本项目施工中的消防技术措施、消防安全岗位责任制，提出各种消防器材、设备的配备、采购计划。
（8）专职消防管理人员应掌握消防法规和防火规程，熟知工程消防安全常识。
二、现场消防管理程序
1、教育、培训程序
（1）对每名进入施工现场的人员必须经过消防安全教育，教育时间不少于2课时。
（2）经常出黑板报，宣传消防知识。
（3）结合消防安全的社会形势，及时向全体员工通报消防事故实例。
（4）教育内容为项目消防安全制度和操作规程；本工程的火灾危险性和防火措施；消防设施的性能、灭火器材使用方法；灭火的一般原理；报警、扑救初起火灾以及自救逃生的知识技能。
2、防火巡查、检查程序
（1）消防管理人员每天进行一次防火巡查，每月组织一次由各下属单位责任人参加的防火工作大检查。
（2）消防管理人做好每日巡查记录，防火责任人每月检查一次巡查记录。
（3）消防管理人每日巡查的内容。
1）用火、用电有无违章情况；
2）安全出、疏散通道是否畅通，安全疏散标志、应急照明是否完好；
3）消防设施、器材和消防安全标志是否在位、完整；
4）消防安全重点部位的人员是否在岗；
5）现场是否住人；
6）其它消防安全情况。
（4）防火巡查人员检查后应及时纠正违章行为，妥善处理火灾危险，无法当场处理的，必须立即报告责任人。
（5）防火工作大检查内容
1）火灾隐患的整改情况以及落实情况；
2）安全疏散通道、疏散指示标志、应急照明和安全出情况；
3）消防车通道和消防水源情况；
4）灭火器材的配置及有效情况；
5）用火、用电有无违章情况；
6）重点工种人员的消防知识掌握情况；
7）重点部位的管理情况；
8）易燃易爆危险物品和场所防火防爆措施落实情况，以及其他重要物资的防火安全情况；
9）防火巡查情况；
10）消防安全标志的设置情况和完好、有效情况；
11）其它需要检查的内容。
3、动火证发放程序
严格工地使用明火审批手续，需要用明火的队伍当天可提出申请，写明地点、用火方式、动火人、防火措施，在安全员确认能够落实安全措施，方可填发用火证；
开具动火证必须做到：
（1）动火现场无易燃易爆物料；
（2 ）用火地点、用火时间、作业内容明确；
（3）监火人、用火人明确，责任清楚；
（4）无法规不允许的其它情况。
动火证开具后，必须及时检查、监督。
凡是现场无法保证安全用火或遇有五级以上大风，配备足够的消防设施和人员监护方可填发。
4、灭火、应急疏散预案和演练程序
编制项目灭火、应急疏散预案，并有组织、有针对性进行演练，提高项目人员和工人的消防意识，做好防灾减灾工作。
（1）报警和接警处置程序
1）冷静处理，立即组织灭火，并按下列顺序操作；
2）报告项目经理，报警求援；
3）联络组接警，指引消防车接用水源，及进入现场的路线。
（2）应急疏散的组织程序和措施
1）应急疏散工作由疏散引导组负责；
2）火灾时，疏散组长应立即带领本组人员弄清本工程疏散出和消防通道情况，打开各应急疏散出；
3）引导施工人员正确逃生；
3）在要道关处设专人指挥，克服拥挤情况；
（3）扑救初起火灾的程序和措施
1）扑救初起火灾由灭火行动组负责；
2）分清起火物品的性质；
3）确定灭火办法和器具；
4）指挥实施；
5）迅速派义务消防人员守护邻近建筑，设法隔离火情。
（4）通讯联络、安全防护救护的程序和措施
1）全体人员带好对讲机，对讲机频道固定；
2）全体人员开启手机；
3）全体司机立即发动全部车辆备用；
4）救护组成员立即联络就近医院，备用担架等急救设备；
（5）灭火和应急疏散演练
开工后演练一次，其余春秋季节各演练一次，演练情况及时向集团公司公安处报告；演练前应设明显标识，事先告知演练范围内人员。
5、消防档案管理程序
（1）消防档案包括消防安全基本情况和消防安全管理情况两项内容。
（2）消防档案由消防管理人负责建立。
（3）消防安全档案内容
I）单位基本概况和消防安全重点部位情况；
3）消防管理办法；
4）义务消防队的建立和变更文件；
5）消防器材及设施情况；
6）与消防有关的工种人员情况，特殊工种作业人员证书复印件;
7）工程中消防器材、防火材料的合格证明、定时检查的记录。
8）公安消防机构填发的各种法律文书；
9）火灾隐患及其整改记录；
10）防火检查、巡查记录（每天）；
II）消防安全培训记录；
12）灭火和应急疏散预案的演练记录；
13）火灾情况记录；
14）消防奖惩记录。
