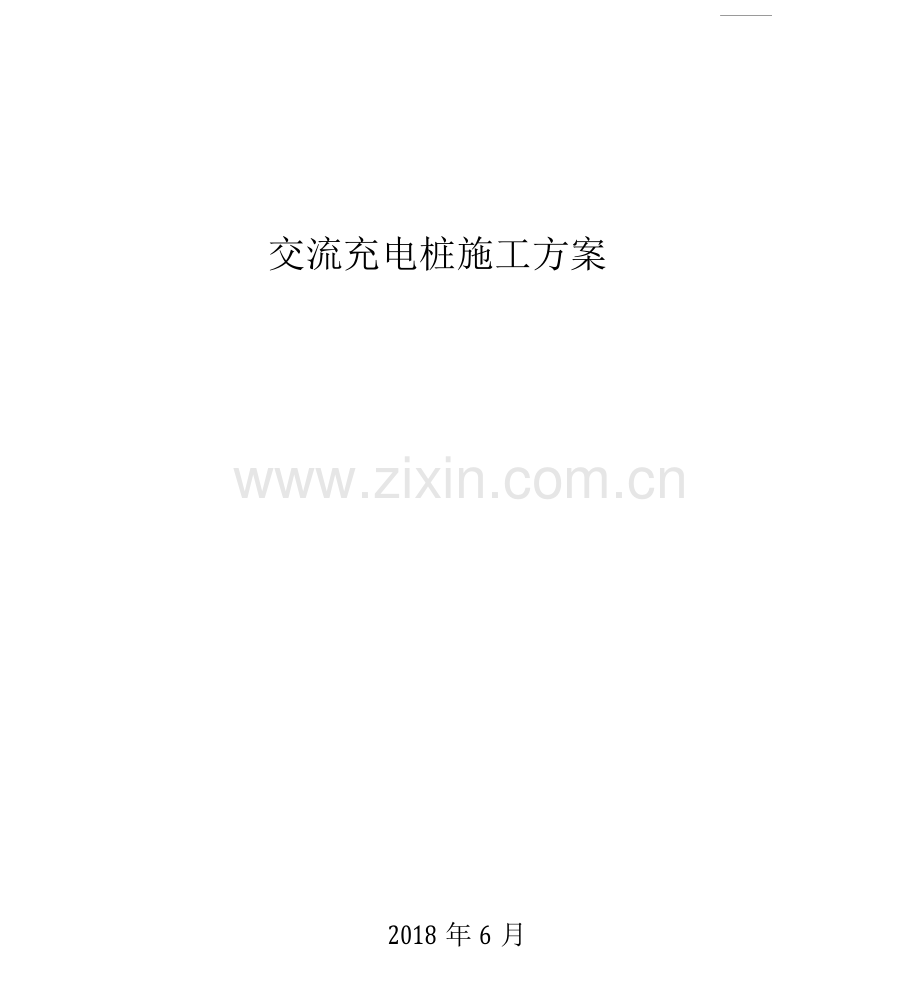

交流充电桩施工方案
2018年6月

目录
1设计范围3
2配电布线3
3低压配电设计3
4防雷及电气安全接地系统
5. 电缆布线与基础施工工艺设计4
5.1电缆敷设.4.
5.2技术要求.4.
5.3电缆敷设施工要求 5.
6. 安装位置示意图5
7、安装效果图 6

1设计范围
（1）0.4KV低压供配电系统
（2）照明配电与控制系统
|
（3）—般动力配电与控制系统
（4）防雷与接地系统
（5）通讯系统
2配电布线
充电车位14
充电车位13
充电车位12
充电车位11
充电车位10
充电车位9
充电车位8
充电车位7
充电车位6
充电车位5
充电车位4
充电车位3
充电车位2
充电车位1

4 -

图1交流充电桩布线示意图
场站所有设备输入线缆采用单相三线制，7KW线缆规格YJV-6mm2*3 ，在配电箱内，对应每路充电设备设置一个与之容量相匹配的断路器，方便设备检修和维护。
3低压配电设计
供电系统：低压配电系统采用树干和放射相结合方式，分层分区配电。功率
因数：由于建筑物内照明电设备功率因数较低， 设计采用无功功率就地自动补偿方式，以达到减少主干线容量，节约电能目的。

4防雷及电气安全接地系统
接地保护采用TN-S或TN-C-S制。照明插座回路均设置漏电保护开关。
强、弱电井设置等位联结线，正常情况下建筑物内不带电金属设备均须与等电位联结线可靠连接。筑物防雷采用法拉第笼式方法。
5. 电缆布线与基础施工工艺设计
5.1电缆敷设
本项目所有电缆敷设采用桥架、铺管及穿线方式布线。主要布线有动力线和通信线缆。即充电桩至配电房动力电缆、 充电机至监控机房通信线缆（也可以用无线方式）。
5.2技术要求
（1）电缆通道应畅通，不可积水。金属部分的防腐层应完整。
（2）电缆型号、电压、规格应符合设计要求。
（3）电缆外观应无损伤、绝缘良好。
（4）敷设前应按设计和实际路径计算每根电缆的长度，合理安排电缆，减少电缆接头。
（5）带电区域内敷设电缆，应有可靠的安全措施。
（6）电缆各支持点间的距离应符合设计要求，当设计无规定时，应满足相关规程规范的要求。
（7）控制电缆的最小弯曲半径不得小于其外径的10倍；交联聚乙稀绝缘电力电缆的最小弯曲半径不得小于其外径的15倍。其它电缆的最小弯曲半径不得小于该型电缆规定的要求。
（8）并列敷设的电力电缆，其接头的位置应相互错开；电缆敷设排列整齐，不宜交叉。
（9）在电缆终端头、电缆接头、拐弯处及直埋电缆的两端应设置标志牌，标志牌规格统一，具有防腐措施，安装牢固。编号清晰不易脱落。

（10 ）电缆在进入电缆管、建筑物、盘（柜）及其它可能受到机械损伤的地方时，出入和管须用速固防火堵料密封。
（11）护层有绝缘要求的电缆，在固定处应加绝缘衬垫。
5.3电缆敷设施工要求
（1）电缆敷设时，把电缆卷筒放到电缆卷筒支架上，对电缆进行卷放，电缆按顺序及编号放到电缆架上，同时进行电缆的穿管敷设，当电缆及电气设备安装到位后，再进行电缆的对号、接线。电缆接线由持电工操作证的电气工作人员严格按规范进行。
（2）电力电缆、通讯电缆不应敷设在支架的同一层，若受客观条件限制而必须敷设在同一层时，电力电缆和控制电缆、通信电缆之间应设置金属隔板。
（3）电缆敷设完毕，及时清除杂物，盖好盖板。因预埋件补遗、开孔、扩孔等需要而造成的局部破损应进行修饰。
6. 安装位置示意图

靠墙安装

立柱安装
