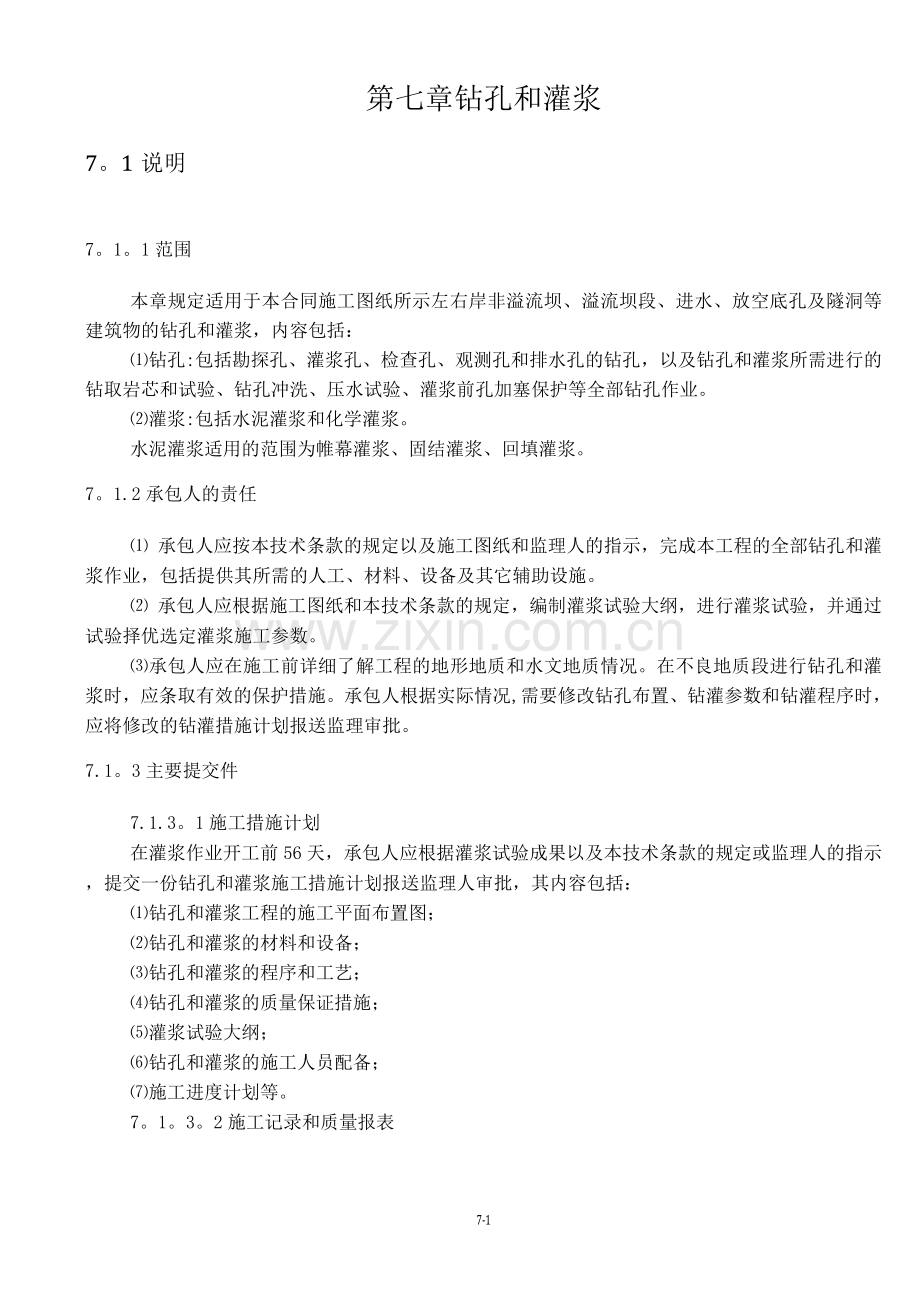

第七章钻孔和灌浆
7。1说明
7。1。1范围
本章规定适用于本合同施工图纸所示左右岸非溢流坝、溢流坝段、进水、放空底孔及隧洞等建筑物的钻孔和灌浆，内容包括：
⑴钻孔:包括勘探孔、灌浆孔、检查孔、观测孔和排水孔的钻孔，以及钻孔和灌浆所需进行的钻取岩芯和试验、钻孔冲洗、压水试验、灌浆前孔加塞保护等全部钻孔作业。
⑵灌浆:包括水泥灌浆和化学灌浆。
水泥灌浆适用的范围为帷幕灌浆、固结灌浆、回填灌浆。
7。1.2承包人的责任
⑴ 承包人应按本技术条款的规定以及施工图纸和监理人的指示，完成本工程的全部钻孔和灌浆作业，包括提供其所需的人工、材料、设备及其它辅助设施。
⑵ 承包人应根据施工图纸和本技术条款的规定，编制灌浆试验大纲，进行灌浆试验，并通过试验择优选定灌浆施工参数。
⑶承包人应在施工前详细了解工程的地形地质和水文地质情况。在不良地质段进行钻孔和灌浆时，应条取有效的保护措施。承包人根据实际情况,需要修改钻孔布置、钻灌参数和钻灌程序时，应将修改的钻灌措施计划报送监理审批。
7.1。3主要提交件
7.1.3。1施工措施计划
在灌浆作业开工前56天，承包人应根据灌浆试验成果以及本技术条款的规定或监理人的指示，提交一份钻孔和灌浆施工措施计划报送监理人审批，其内容包括：
⑴钻孔和灌浆工程的施工平面布置图；
⑵钻孔和灌浆的材料和设备；
⑶钻孔和灌浆的程序和工艺；
⑷钻孔和灌浆的质量保证措施；
⑸灌浆试验大纲；
⑹钻孔和灌浆的施工人员配备；
⑺施工进度计划等。
7。1。3。2施工记录和质量报表
7-1
承包人应在施工过程中，提交钻孔和灌浆工程的各项施工记录和质量报表，其内容应包括：
⑴ 钻孔和灌浆工程各项目完成工程量和累计工程量；
⑵灌浆工程原材料试验和质量检验成果；
⑶钻孔岩芯取样试验成果；
⑷本章第7。8。6、7。9.4、7.10.6和7.11。6条的质量检查记录；
⑸质量事故处理记录。
7。1. 3. 3完工验收资料
承包人应为钻孔和灌浆工程的完工验收提交以下资料
⑴灌浆工程的竣工图；
⑵钻孔和灌浆的各项试验成果；
⑶钻孔岩芯取样试验的岩芯实物、柱状图和摄影资料；
⑷质量检查和质量事故处理报告；
⑸监理人要求提供的其它完工验收资料。
7.1.4引用标准和规程规范
⑴《水工建筑物水泥灌浆施工技术规范》DL/T5148-21；
⑵《水利水电工程钻孔压水试验规程》SL25-92;
⑶ 《水工混凝土外加剂技术规程》DL/T51T999；
⑷《水工混凝土试验规程》DL/T5150-21；
⑸《水利水电工程岩石试验规程》（试行）SL264-21;
⑹《水利水电工程岩石试验规程》（补充部分）DL56T2；
⑺《混凝土拌和用水标准》JGJ63-89。
7.2材料
7.2.1说明
承包人应负责采购、运输、储存、保管钻孔和灌浆所需的全部材料。每批采购的水泥、外加剂、掺和料等，均应符合有关的材料质量标准，并附有生产厂的质量证明书.每批材料入库前均应按规定进行检验验收，承包人应及时将检验成果报送监理人.
7。2。2 水泥
⑴应根据施工图纸或监理指示，选用灌浆用的水泥品种。用于回填灌浆的水泥标号不应低于325 # ；用于帷幕灌浆的水泥标号不应低于42。5#.
⑵ 帷幕灌浆的水泥细度要求通过80nm方孔筛，其筛余量不大于5%；当坝体接缝张
7-2开度不小于0.5mm时，对水泥细度的要求为通过71山方孔筛，其筛余量不大于2%.施工过程中，监理人有权指示承包人采用细水泥或超细水泥等特种水泥，承包人不得拒绝，其引起的变更应按本合同《通用合同条款》第39条规定办理。

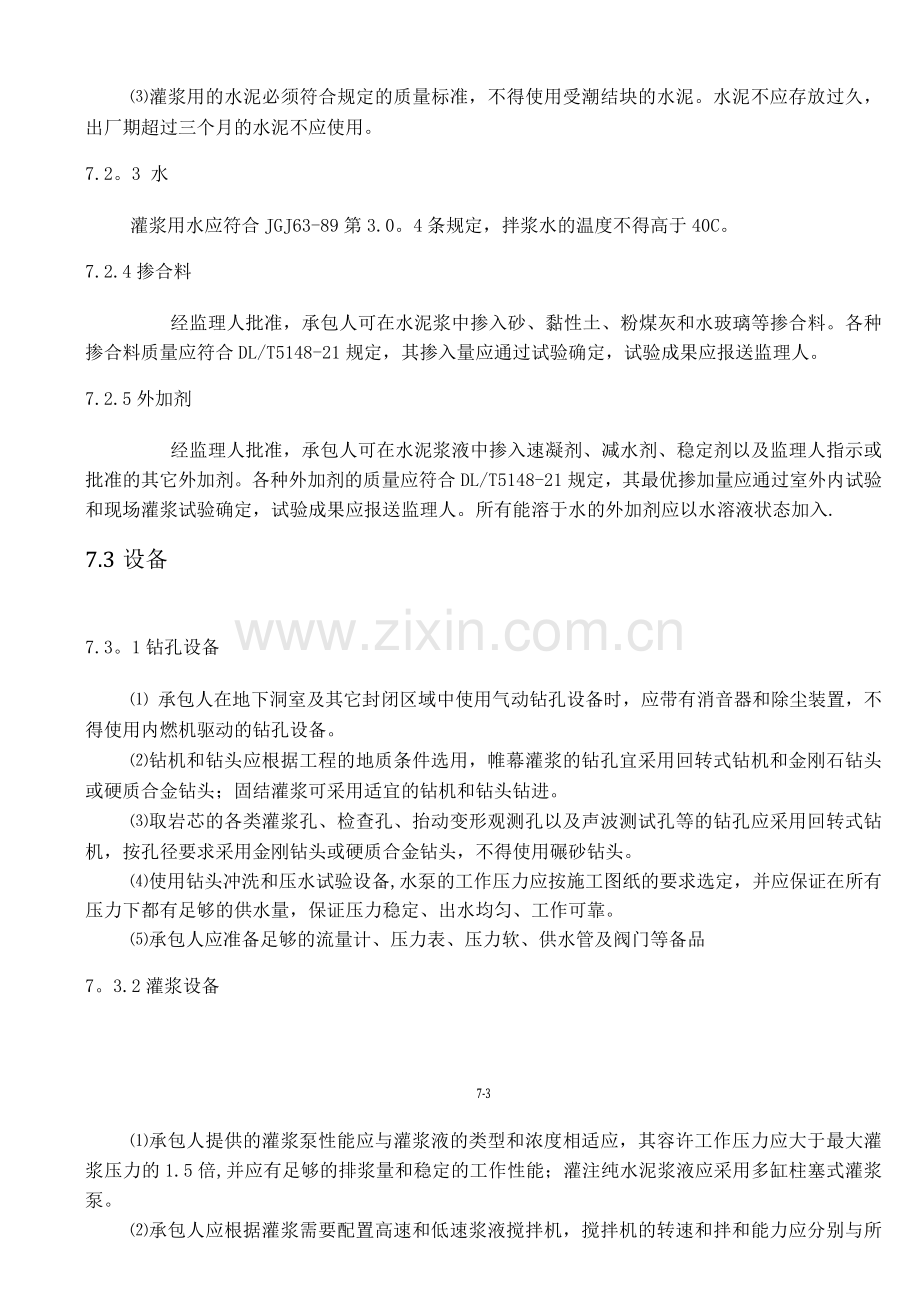

⑶灌浆用的水泥必须符合规定的质量标准，不得使用受潮结块的水泥。水泥不应存放过久，出厂期超过三个月的水泥不应使用。
7.2。3 水
灌浆用水应符合JGJ63-89第3.0。4条规定，拌浆水的温度不得高于40C。
7.2.4掺合料
经监理人批准，承包人可在水泥浆中掺入砂、黏性土、粉煤灰和水玻璃等掺合料。各种掺合料质量应符合DL/T5148-21规定，其掺入量应通过试验确定，试验成果应报送监理人。
7.2.5外加剂
经监理人批准，承包人可在水泥浆液中掺入速凝剂、减水剂、稳定剂以及监理人指示或批准的其它外加剂。各种外加剂的质量应符合DL/T5148-21规定，其最优掺加量应通过室外内试验和现场灌浆试验确定，试验成果应报送监理人。所有能溶于水的外加剂应以水溶液状态加入.
7.3设备
7.3。1钻孔设备
⑴ 承包人在地下洞室及其它封闭区域中使用气动钻孔设备时，应带有消音器和除尘装置，不得使用内燃机驱动的钻孔设备。
⑵钻机和钻头应根据工程的地质条件选用，帷幕灌浆的钻孔宜采用回转式钻机和金刚石钻头或硬质合金钻头；固结灌浆可采用适宜的钻机和钻头钻进。
⑶取岩芯的各类灌浆孔、检查孔、抬动变形观测孔以及声波测试孔等的钻孔应采用回转式钻机，按孔径要求采用金刚钻头或硬质合金钻头，不得使用碾砂钻头。
⑷使用钻头冲洗和压水试验设备,水泵的工作压力应按施工图纸的要求选定，并应保证在所有压力下都有足够的供水量，保证压力稳定、出水均匀、工作可靠。
⑸承包人应准备足够的流量计、压力表、压力软、供水管及阀门等备品
7。3.2灌浆设备
7-3
⑴承包人提供的灌浆泵性能应与灌浆液的类型和浓度相适应，其容许工作压力应大于最大灌浆压力的1.5倍,并应有足够的排浆量和稳定的工作性能；灌注纯水泥浆液应采用多缸柱塞式灌浆泵。
⑵承包人应根据灌浆需要配置高速和低速浆液搅拌机，搅拌机的转速和拌和能力应分别与所搅拌的浆液类型及灌浆泵排浆量相适应，并应保证均匀、连续地拌制浆液。所有搅拌设备，在用于拌制浆液前应在现场进行试运行。
⑶灌浆管路应保证浆液流动畅通，并能承受1.5倍的最大灌浆压力。灌浆泵和灌浆孔处均应安装压力表，进浆管路亦应安装压力表.所选用的压力表在使用前应进行率定，使用过程中应经常检查核对，不合格和已损坏的压力表严禁使用.压力表和管路之间应设有隔浆装置.
⑷灌浆塞应与采用的灌浆方法、灌浆压力及地质条件相适应，胶塞应具有良好的膨胀性和耐压性能，在最大灌浆压力下能可靠地封闭灌浆孔段，并易于安装和卸除.
⑸灌浆压力大于3MPa时，应配置下列灌浆设备和机具：
1）高压灌浆泵，其压力摆动范围不大于灌浆压力的20%；
2）耐蚀灌浆阀门；
3）钢丝编织胶管；
4）大量程压力表，其最大标值应为最大灌浆压力的2〜2.5倍；
5）孔封闭器或专用高压灌浆塞.
⑹集中制浆站的制浆能力应满足灌浆进度高峰期所有机组用浆需要，制浆站应配备除尘设备，当浆液需要掺加掺合剂或外加剂时，应增设相应设备
⑺化学灌浆时，应采用监理人批准的化灌专用制浆机和灌浆设备。
⑻所有灌浆设备、仪器、仪表均应始终保持工作状态正常，并应配有足够的备用设备.电力驱动的设备，应在接地良好并经确认能保证施工安全时，方可使用。
7.4钻孔
7。4。1说明
⑴钻孔的孔位、深度、孔径、钻孔顺序和孔斜等应按施工图纸要求和监理人指示执行。
⑵在钻孔过程中，应进行孔斜测量，并采取措施控制孔斜，孔斜应符合本章第7。
4。2条的规定。
⑶钻孔结束，承包人应会同监理人进行检查验收，检查合格，并经监理人签认后，方可进行下一步操作。
7.4.2灌浆孔的钻孔
7-4
⑴灌浆孔的开孔孔位应符合施工图纸要求，帷幕灌浆孔的开孔位与设计位置的偏差不得大于10cm。因故变更孔位应征得监理人同意，并记录实际孔位。
⑵钻机安装应平整稳固，钻孔前应按监理人指示埋设孔管，钻孔方向应按施工图纸要求确定，钻孔时必须保证孔向准确.
⑶灌浆孔的施钻应按灌浆程序，分序分段进行。
⑷垂直或顶角小于5°的帷幕灌浆孔，其孔底偏差值不得大于表7T规定的数值：
帷幕孔孔底偏差值
孔深（m）
20
30
40
50
60
最大允许偏差值（m）
0。25
0. 5
0。5
1.15
1。5
对于顶角大于5°和深度大于60m的帷幕灌浆孔，其孔斜应根据施工图纸要求或监理人的指示执行。
⑸所有帷幕灌浆孔均应全孔测斜。承包人应采取可靠的防斜措施。如发现钻孔偏斜超过规定时，应及时纠偏，或采取经监理人批准的其它补救措施。纠缠无效时，应按监理人的指示报废原孔，重新钻孔。
7。4.3勘探孔、检查孔和排水孔的钻孔
⑴勘探孔及灌浆检查孔的孔位应按监理人的指示确定。
⑵灌浆检查孔的孔底偏差要求与灌浆孔相同，其它各类钻孔的孔底偏差应不小于1/40孔深或符合施工图纸规定。
⑶ 除监理人批准外，在排水孔周边30m范围内（或监理人指示范围内）的灌浆孔尚未灌浆之前不得钻进排水孔。
⑷排水孔钻进过程中，如遇有断层破碎带或软弱岩体等特殊性况，承包人应及时通知监理人，并按监理人的指示进行处理若钻进中排水孔遭堵塞，则应按监理人指示重钻。
7。4.4钻孔取芯和芯样试验
⑴ 勘探孔、灌浆先导孔、观测孔、检查孔以及监理人指示的其它钻孔，应予钻取岩芯，按取芯次序统一编号，填牌装箱，并绘制钻孔柱状图和进行岩芯描述。
⑵ 芯样的最大长度应限制在3m以内，一旦发现芯样卡钻或被磨损，应立即取出。除监理人另有指示，对于血或大于1m的钻进循环，若芯样获得率小于80%，则下一次应减少循环深度50%,以后依次减少50%,直至50cm为止.如果芯样的回收率很低，应更换钻孔机具或改进钻进方法。
⑶在钻孔过程中，应对钻孔冲洗水、钻孔压力、芯样长度及其它能充分反映岩石
7-5或混凝土特性的因素进行监测和记录，并提交监理人。
⑷承包人根据监理人指示，对钻取的岩芯和混凝土芯进行试验，并将试验记录和成果提交监理人。
⑸承包人应对每盒或每箱芯样拍两张彩色照片，并作好钻孔操作的详细记录，一并提交监理人。
⑹监理人指示应予保存的岩芯，承包人应按指定的地点存放，防止散失和混装.
7.4。5钻孔保护
施工图纸所示的所有钻孔，承包人应妥加保护，直到验收合格为止。任何因承包人的过失造成扫孔或重钻的费用由承包人承担。
7.5钻孔冲洗和压水试验
7.5.1说明
⑴承包人应在灌浆前，对所有灌浆孔（段）进行裂隙冲洗和压水试验。
⑵在岩溶、断层、大裂隙等地质条件较复杂的区域、其帷幕灌浆孔的裂隙冲洗，应按监理人指示或通过现场试验确定的方法进行。
7。5。2冲洗
⑴灌浆孔均应进行冲洗。承包人应根据监理人指示采用风水联合冲洗或用导管通入大流量水流，从孔底向孔外冲洗的方法进行冲洗;裂隙冲洗方法应根据不同的地质条件，通过现场灌浆试验确定.
⑵ 冲洗压力：冲洗水压采用80%的灌浆压力，压力超过1MPa时，采用1MPa：冲洗风压采用50%灌浆压力，压力超过0.5Mpa，采用0。5MPa。
⑶ 裂隙冲洗应冲至回水澄清后10min结束，且总的时间要求，单孔不少于30min串通孔不少于2h。对回水达不到澄清要求的孔段，应继续进行冲洗，孔内残存的沉积物厚度不得超过20cm。
⑷当邻近有正在灌浆的孔或邻近灌浆孔结束不24h时,不得进行裂隙冲洗。
⑸灌浆孔（段）裂隙冲洗后，该孔（段）成立即连续进行灌浆作业，因故中断时间间隔超过24h者，应在港湾浆前重新进行裂隙冲洗。
7.5。3 压水试验
⑴压水试验应在裂隙冲洗后进行,承包人可根据监理人指示，采用“简易压水”、“单点法”及“五点法”进行压水试验。
7-6
⑵简易压水试验应在裂隙冲洗后或结合裂隙冲洗进行。压力为灌浆压力的80%,该值若大于1 MPa时，采用1MPa；压水20rain.每5rain测读一次压水流量，取最后的流量位作为计算流量，其成果以透水率表示。五点法和单点法压水试验按SL62-92附录A执行。
⑶ 对帷幕灌浆，无论采用自上而下分段灌浆法，或白下而上分段灌浆法,先导孔应白上而下分段卡塞进行压水试验，并按施工图纸要求采用五点法或单点法。其它各次序孔的各灌浆段，可进行简易压水试验。检查孔应采用五点法压水试验
7.6灌浆试验
7.6。1说明
⑴灌浆作业开工前56天，承包人应编制详细的试验大纲，报送监理人审批
⑵灌浆试验结束后，承包人应对试验成果进行分析，并将试验的详细记录和试验分析成果报送监理人.
7。6。2浆液试验
⑴ 承包人应枝监理人指示对不同水灰比、不同掺合料和不同外加剂的浆液进行下列项目的试验：
1）浆液配制程序及拌制时间：
2）浆液密度或比重测定：
3 ）浆液流动性或流变参数；
4）浆液的沉淀稳定性；
5）浆液的凝结时间，包括初凝或终凝时间；
6）浆液结石的容量、强度、弹性模量和渗透性；
7）监理人指示的其它试验内容。
⑵用于现场灌浆试验的浆液水灰比以及掺合料、外加剂等的品种及其掺量应通过浆液试选择,并将试验成果报送监理人。
7.6.3现场灌浆试验
⑴承包人应根据工程的建筑物布置和地质条件，选择地质条件与实际灌浆区相似的地段作为灌浆试验区。
⑵ 根据灌浆工程施工图纸的要求或按监理人指示选定试验孔布置方式、孔深、灌浆分段、灌浆压力等试验参数。
⑶ 在每一灌浆试验区内，按批准的灌浆试验大纲拟定的施工程序和方法进行灌浆试验检查灌浆的效果，承包人应整理分析各序孔和检查孔的单位吸水率、单位耗灰
7-7量等的试验资料，并将灌浆试验成果报送监理人。
⑷不得在帷幕灌浆线上进行灌浆试验。
7。7。制浆
7.7.1制浆材料称量
制浆材料必须称量称量误差应小于％。水泥等固相材料应采用重量称量法。
7. 7。2浆液搅拌
⑴各类浆液必须搅拌均匀，测定浆液密度和黏滞度等参数，并作好记录。
⑵纯水泥浆液的搅拌时间使用普通搅拌机时应不少于3min;使用高速搅拌机时，应不少于30s。浆液在使用前应过筛，从开始制备至用完的时间宜小于4h。
⑶拌制细水泥浆液和稳定浆液，应加入减水剂和采用高速搅拌机，高速搅拌机搅拌转速应大于12r/min,搅拌时间应通过试验确定。细水泥浆液的搅拌，从制备至用完的时间宜小于2h。
7.7。3集中制浆
⑴ 集中制浆站宜制备水灰比为0. 5：1的纯水泥浆液，输送浆液流速应为
1. 4〜2. 0m/s,各灌浆地点应测定来浆密度并根据各灌浆点的不同需要调制使用。
⑵ 浆液温度应保持在5〜40C,低于或超过此标准的应视为废浆
7。8岩基帷幕灌浆
7.8.1 一般要求
⑴ 平洞内的帷幕灌浆应在平洞的支护（锚杆、混凝土衬砌等）作业完成后进行。
⑵在需要从岩石表面进行灌浆的区域，在灌浆前应将漏浆或漏水的裂隙进行清理,并将松动岩石移走，以便堵漏。
⑶对设有抬动观测设备的灌区，须待抬动观测仪器装置完毕,并完成灌浆前测试工作后，方可进行灌浆作业.在进行裂隙冲洗、压水试验和灌浆施工过程中均应进行抬动监测，观测成果应报送监理人,抬动变形值超过设计值时应立即停止施工，并报请监理人共同研究处理措施。
⑷在已完成或正在灌浆的地区，其附近30m以内不得进行爆破作业。
7-8
⑸在灌浆过程中出现灌浆中断、串孔、冒浆、漏浆、孔涌水、吸浆量大等情况时，承包人应按SL62T4第3. 8节的要求处理，并应将处理方案报送监理人审批。
7。8。2灌浆压力和灌浆方法
⑴灌浆压力应按施工图纸或监理人指示确定，灌浆压力应尽快达到设计值，接触段和注入率大的孔段应分段升压
⑵灌浆应按分序加密的原则进行.由三排孔组成的帷幕，应先进行边排孔的灌浆，然后进行中排孔的灌浆：由两排孔组成的帷幕，应先进行下游排孔的灌浆，然后进行上游排孔的灌浆，每排应按分序、分段施工。
⑶灌浆孔的基岩段长小于6m时，可采用全孔一次灌浆法；大于6m时，按监理人指示选用自上而下分段灌浆法自下而上分段灌浆法、综合灌浆法或孔封闭灌浆法。
⑷ 帷幕灌浆段长度采用5〜6m，特殊情况下可适当缩减或加长，但不得大于10m.
⑸进行帷幕灌浆时，坝体混凝土和基岩的接触段应先行单独灌浆并应待凝，接触段在岩石中的长
度不得大于2m.
⑹ 采用自上而下分段灌浆法时，灌浆塞应塞在已灌段段底以上0. 5m处，以防漏灌，孔无涌水的孔段，灌浆结束后可不待凝。但在断层、破碎带等地质条件复杂地区则宜待凝，待凝时间应根据地质条件和工程要求确定。
⑺ 采用自下而上分段灌浆法时，灌浆段的长度因故超过10m,对该段宜采取补救措施。
⑻ 为防止岩石面或混凝土面抬动，固结灌浆原则上一泵灌一孔，当相互串浆时，采用群孔并联灌注，但并联孔数不宜多于3个，并应控制灌浆压力。
7。8.3浆液水灰比和变浆标准
⑴应按灌浆试验确定的或监理人批准的水灰比施灌浆浆液应由稀到浓逐级变换当灌浆压力保持不变，注入率持续减少时，或当注入率保持不变而灌浆压力持续升高时，不得改变水灰比。
⑵ 当某一比级浆液注放量已达3L以上，或灌注时间已达1h,而灌浆压力和注入率均无显著改变时。应换浓一级水灰比浆液灌注；当注入率大于30L /min时，根据施工具体情况，可越级变浓。
7.8.4灌浆结束标准
⑴ 帷幕灌浆采用自上而下分段灌浆法时，在规定压力下，当注入率不大于0. 4L/min时，继续灌注60min,或不大于1L/min时，继续灌注90min,灌浆即可结束.采用自下而上分段灌浆法时，继续灌注时间相应减少为30min和60min,灌浆即可结束。
7-9
⑵当长期达不到结束标准时，应报请监理人共同研究处理措施。
7.8。5灌浆孔封孔
⑴每个帷幕灌浆孔全孔灌浆结束后，承包人应会同监理人及时进行验收，验收合格的灌浆孔才能进行封孔。
⑵帷幕灌浆采用自上而下分段灌浆法时，灌浆孔封孔应采用“分段压力灌浆封孔法”：采用自下而上分段灌浆时，应采用“置换和压力灌浆封孔法”或“压力灌浆封孔法".固结灌浆孔封孔应采用“机械压浆封孔法”或“压力灌浆封孔法”.
7。8.6灌浆质量检查
承包人应会同监理人进行岩基帷幕灌浆和固结灌浆的质量检查，其检查内容和方法如下.
7.8。6。1帷幕灌浆质量检查
⑴ 帷幕灌浆质量检查应以分析检查孔压水试验成果为主，结合钻孔、取岩芯资料、灌浆记录和测试成果等评定其质量。
⑵ 按监理人指示布置检查孔，其钻孔位置应选在
1）帷幕中心线上；
2）岩石破碎、断层、大孔隙等地质条件复杂的部位：
3）注入量大的孔段附近；
4）钻孔偏斜过大的部位；
5）灌浆情况不正常以及分析认为帷幕灌浆质量行问题的部位。
⑶ 帷幕灌浆检查孔的数量应为灌浆孔总数的10%，一个单元工程内至少应布置一个检查孔。
⑷帷幕灌浆检查孔压水试验应在该部位灌浆结束14天后进行。承包人应在灌浆结束后7天或监理人指示的时间内，将有关资料提交监理人以便拟定检查孔位置。
⑸ 帷幕灌浆检查孔应按本章第7。4。4条的规定提取岩芯。
⑹帷幕灌浆的封孔质量应逐孔进行检查。
⑺ 帷幕灌浆压水试验合格标准：坝体混凝土与基岩接触段及其下一段的合格率应为1%；再以下各段的合格率应为90%以上，不合格段的透水率值不超过设计规定值的1%，且不集中，则灌浆质量可认为合格。否则，应按监理人的指示或批准的措施进行处理.
7.9地下洞室灌浆
7。9.1 一般要求
7-10
（1）本节规定适用于地下洞室的洞顶回填灌浆和围岩固结灌浆
（2）地下洞室的回填灌浆应在衬砌混凝土达到70%设计强度后进行，固结灌浆应在该部位的回填灌浆劫数天后进行.
（3）灌浆结束后，应对往外流浆或往上返浆的灌浆孔进行闭浆待凝，待凝时间不少于24h或按监理人指示的时间控制。
（4）灌浆时应密切监视衬砌混凝土的变形，监理人认为有必要时，应安设变形监测装置,定时进行监测并作好记录。
7.9。2回填灌浆
（1）在素混凝土衬砌中的回填灌浆孔，可采用直接钻孔的方法；在钢筋混凝土衬砌中的回填灌浆孔应采用在预埋管中钻孔的方法，孔深深入岩石10cm，并测记混凝土厚度和空腔尺寸。
（2）遇有围岩塌陷、溶洞、超挖较大等情况时，应由承包人制定特殊灌浆措施，并报送监理人审批.
（3）回填灌浆应按划分的灌浆区段分序加密进行，分序序数和分序方法应根据地质情况和工程要求确定，并报送监理人审批。
（4）回填灌浆的压力和浆液水灰比应按施工图纸的要求或监理人的指示确定。一序孔可灌注水灰比0。6（或0。5）: 1的水泥浆，二序孔可灌注1： 1和0.6（或0.5）： 1两个比级的水泥浆。空隙大的部位应灌注水泥砂浆，但掺砂量不应大于水泥重量的2%。
（5）回填灌浆在规定的压力下，灌浆孔停止吸浆，并继续灌注5min即可结束.
（6）回填灌浆因故中断时，承包人应及早恢复灌浆，中断时间大于30min，应设法清洗至原孔深后恢复灌浆，此时若灌浆孔仍不吸浆，则应重新就近钻孔进行灌浆。
（7）灌浆结束后，应排除钻孔内积水和污物,采用浓浆将全孔封堵密实和抹平，露出衬砌混凝土表面的埋管应割除。
7.9.3 固结灌浆
固结灌浆孔的钻孔应按施工图纸指定的孔位采用风钻或其它型式的钻孔机械进行钻孔，孔深和孔向均应满足施工图纸要求。
地下洞室的固结灌浆应按施工图纸要求或监理人指示，按分序加密的原则划分灌浆单元，对水工隧洞的固结灌浆应按环间分序、环内加密的原则进行，遇有地质条件不良地段，可增为三序，但需经监理人批准。
灌浆压力应按施工图纸所示和监理人指示。灌浆方法、浆液变换标准、灌浆结束标准和封孔等应参照本章第7.8。2条至第7.8。5条中的有关条款执行。
7。9.4灌浆质量检查
承包人应会同监理人进行地下洞室灌浆质量的检查,其检查内容和方法如
7-11
下:
7.9。4.1回填灌浆
回填灌浆质量检查应在该部位灌浆结束7天后进行。灌浆结束后，承包人应将灌浆记录和有关资料提交监理人，以便确定检查孔孔位，检查孔应布置在脱空较大、串浆孔集中及灌浆情况异常的部位，检查孔的数量应为灌浆孔总数的5%。
采用钻孔注浆法进行回填灌浆质量检查，应向孔内注入水灰比2:1的浆液，在规定压力下，初始10 min内注入量不超过10L，即为合格。否则，应按监理人指示或批准的措施进行处理。
灌浆孔灌浆和检查孔钻孔注浆结束后，应采用水泥砂浆将钻孔封填密实，并将孔压抹平整。
7。9。4。2固结灌浆
固结灌浆质量应进行压水试验检查，试验采用单点法，按监理人要求进行岩体波速或静弹性模量测试，并将测试成果提交监理人。
固结灌浆压水试验检查应在该部位灌浆结束3 7天后进行，灌浆结束后，承包人应将灌浆记录和有关资料提交给监理人，以便拟定检查孔的孔位.检查孔的数量不应少于灌浆孔总数的5%,孔段合格率应在80%以上，不合格孔段的透水率值不超过设计规定值的50%,且不集中，灌浆质量可认为合格.否则，应按监理人批准的措施进行处理。
岩体波速和静弹性模量测试，应分别在该部位灌浆结束14天或28天进行，其孔位的布置、测试仪器的确定、测试方法、合格标准等，均应按施工图纸的规定和监理人的指示执行。
7。10计量和支付
7。10.1钻孔
⑴凡属灌浆孔、检查孔、勘探孔、观测孔和排水孔均应按施工图纸和监理人确认的实际钻孔进尺，
以每延米为单位计算，按《工程量清单》中所列项目的各部位（从钻孔钻机或套管进入覆盖层;混凝土或岩石面的位置开始）钻孔的每延米单价支付，该单价应包含钻孔所需的人工、材料、使用设备和其它辅助设施以及质量检查和验收所需的一切费用。因承包人施工失误而报废的钻孔，不予计量和支付.
⑵ 帷幕灌浆和固结灌浆孔及其检查孔，等取芯钻孔，应经监理人确认，应摊入相应的项目单价中，不单独计费。由于承包人失误未取得有效芯样的钻孔不予支付。
⑶芯样试验根据本章第5.4。4条规定的钻孔取芯及其试验项目所需费用应摊入相应的项目单价中，不单独计费.单价中应包括试验所用的人工、材料和使用设备和辅助设施,以及试验检验所需的一切费用。
7-12
⑷任何钻孔内冲洗和裂隙清洗均不单独计量和支付，其费用饮用在《工程量清单》中各相应钻孔项目的灌浆作业单价中。
7。10。2压水试验
压水试验不单独计量和支付，应根据本章第7。5节中的要求及行业标准要求的试验项目量，包括压水
试验机组设备的提供、操作、搬运、装配、拆除和维修等费用，全部费用包括在灌浆单价中，发包人不另行支付.
7。10.3灌浆试验
灌浆试验，不单独计量和支付，其计量支付应根据本章第7。6节中的要求或监理人的指示完成的试验项目，包括试验所需的人工、材料、设备运行，以及试验检验所需的一切费用，全部费用包括在灌浆作业单价中。
7。lO.4水泥灌浆
⑴帷幕灌浆的计量和支付应按施工图纸和监理人确认或实际记录的灌浆段长以米为单位计量，按《工程量清单》中灌浆每延米单价支付。其单价中包含水泥、掺和料、外加剂等材料的采购、运输、储存和保管的全部费用，以及为实施全部灌浆什业所需的人工，材料使用设备和辅助设施以及各种试验、观测和质量检查验收等所需的一切费用.
⑵灌浆过程中正常发生的浆液损耗应包含在相应的灌浆作业的单价中。
⑶灌浆用水包括钻孔灌浆、冲洗、压水试验等作业的用水不单独计量支付，其费用均包含在相应的各灌浆项目中。
