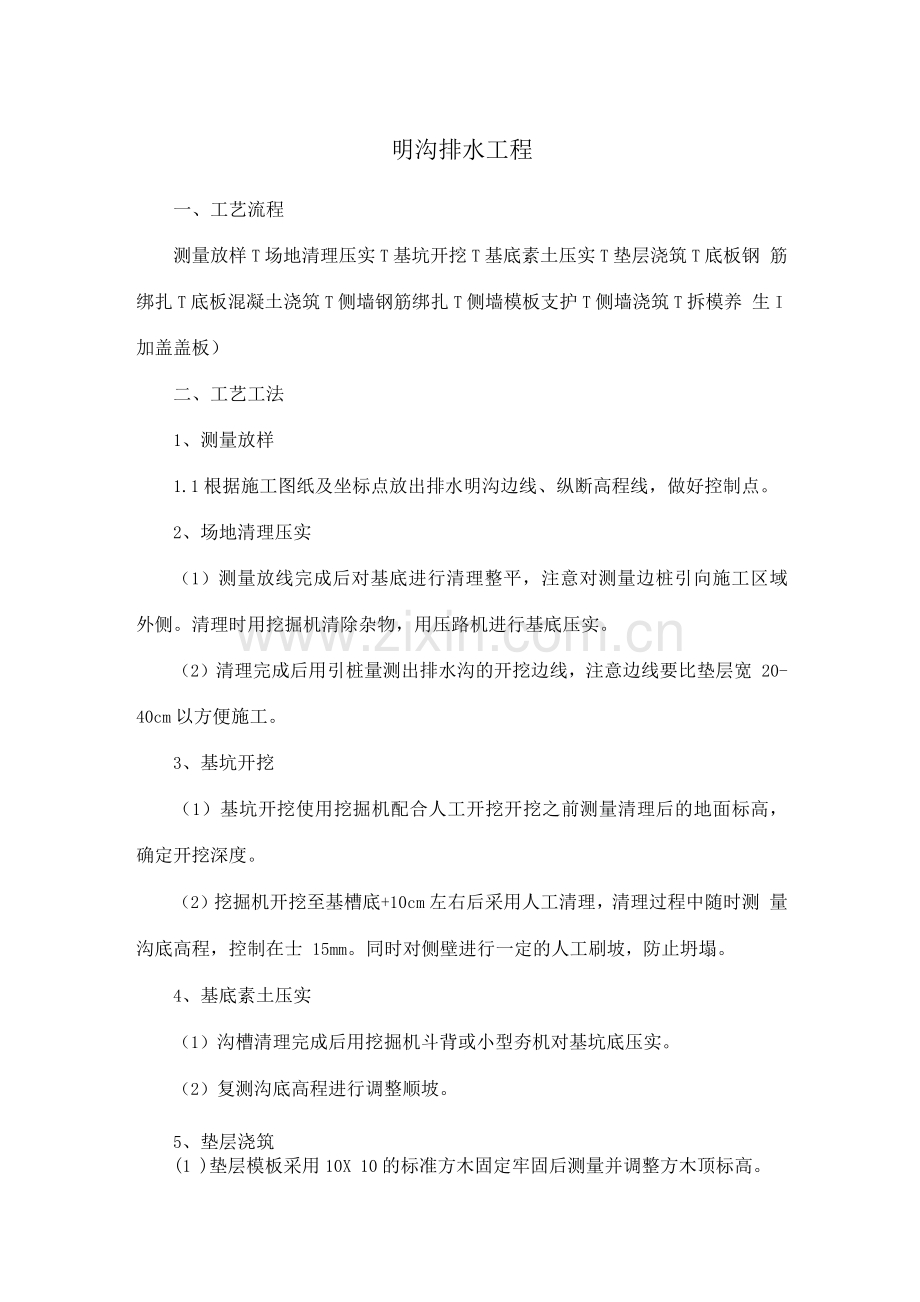

明沟排水工程
一、工艺流程
测量放样T场地清理压实T基坑开挖T基底素土压实T垫层浇筑T底板钢 筋绑扎T底板混凝土浇筑T侧墙钢筋绑扎T侧墙模板支护T侧墙浇筑T拆模养 生I加盖盖板）
二、工艺工法
1、测量放样
1.1根据施工图纸及坐标点放出排水明沟边线、纵断高程线，做好控制点。
2、场地清理压实
（1）测量放线完成后对基底进行清理整平，注意对测量边桩引向施工区域 外侧。清理时用挖掘机清除杂物，用压路机进行基底压实。
（2）清理完成后用引桩量测出排水沟的开挖边线，注意边线要比垫层宽 20-40cm以方便施工。
3、基坑开挖
（1）基坑开挖使用挖掘机配合人工开挖开挖之前测量清理后的地面标高， 确定开挖深度。
（2）挖掘机开挖至基槽底+10cm左右后采用人工清理，清理过程中随时测 量沟底高程，控制在士 15mm。同时对侧壁进行一定的人工刷坡，防止坍塌。
4、基底素土压实
（1）沟槽清理完成后用挖掘机斗背或小型夯机对基坑底压实。
（2）复测沟底高程进行调整顺坡。
5、垫层浇筑
(1 )垫层模板采用10X 10的标准方木固定牢固后测量并调整方木顶标高。

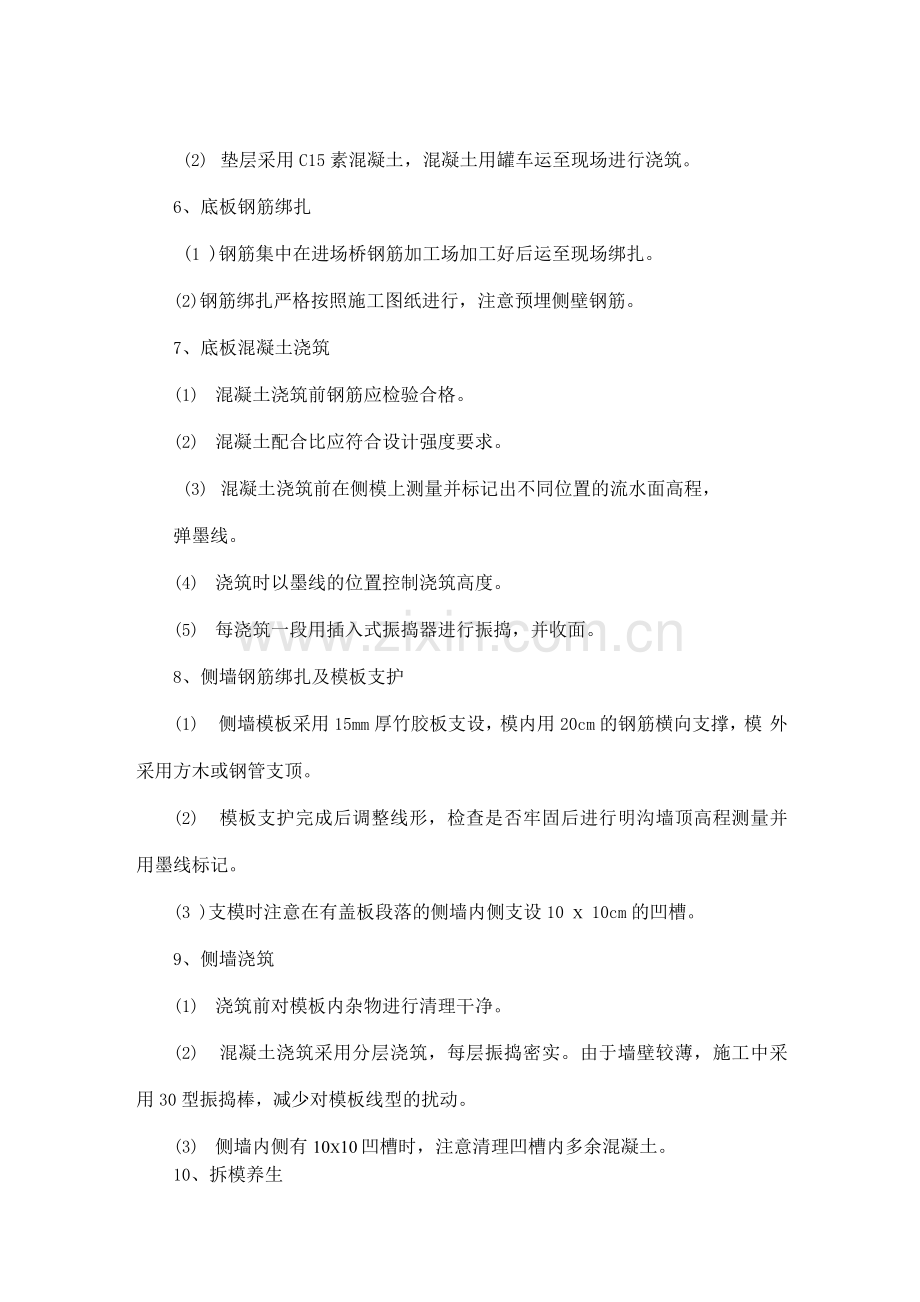

(2) 垫层采用C15素混凝土，混凝土用罐车运至现场进行浇筑。
6、底板钢筋绑扎
(1 )钢筋集中在进场桥钢筋加工场加工好后运至现场绑扎。
(2)钢筋绑扎严格按照施工图纸进行，注意预埋侧壁钢筋。
7、底板混凝土浇筑
(1) 混凝土浇筑前钢筋应检验合格。
(2) 混凝土配合比应符合设计强度要求。
(3) 混凝土浇筑前在侧模上测量并标记出不同位置的流水面高程，
弹墨线。
(4) 浇筑时以墨线的位置控制浇筑高度。
(5) 每浇筑一段用插入式振捣器进行振捣，并收面。
8、侧墙钢筋绑扎及模板支护
(1) 侧墙模板采用15mm厚竹胶板支设，模内用20cm的钢筋横向支撑，模 外采用方木或钢管支顶。
(2) 模板支护完成后调整线形，检查是否牢固后进行明沟墙顶高程测量并 用墨线标记。
(3 )支模时注意在有盖板段落的侧墙内侧支设10 x 10cm的凹槽。
9、侧墙浇筑
(1) 浇筑前对模板内杂物进行清理干净。
(2) 混凝土浇筑采用分层浇筑，每层振捣密实。由于墙壁较薄，施工中采 用30型振捣棒，减少对模板线型的扰动。
(3) 侧墙内侧有10x10凹槽时，注意清理凹槽内多余混凝土。
10、拆模养生
(1 )混凝土强度达到75%拆除模板。
(2)拆模后清理沟槽内杂物并洒水养生
三、施工控制要点
1、排水明沟施工是保证基底压实后再进行开挖。
2、高环路基排水明沟的纵坡较小，施工过程中严格控制质量评定标准，保 证明沟能按照设计意图收集排水。
3、施工便道是保证能否顺利通行是施工的重要前提。明沟施工每往前推进 一个段落，要保证施工便道的通畅以及能够负荷重载的混凝土运输车辆。
4、模板安装完成后调整没段落的线形，保证外观质量。
5、矩形明沟每隔30米采用2毡3油隔开，面层30 x 30mm单组份聚氨酯密 封膏嵌缝。
