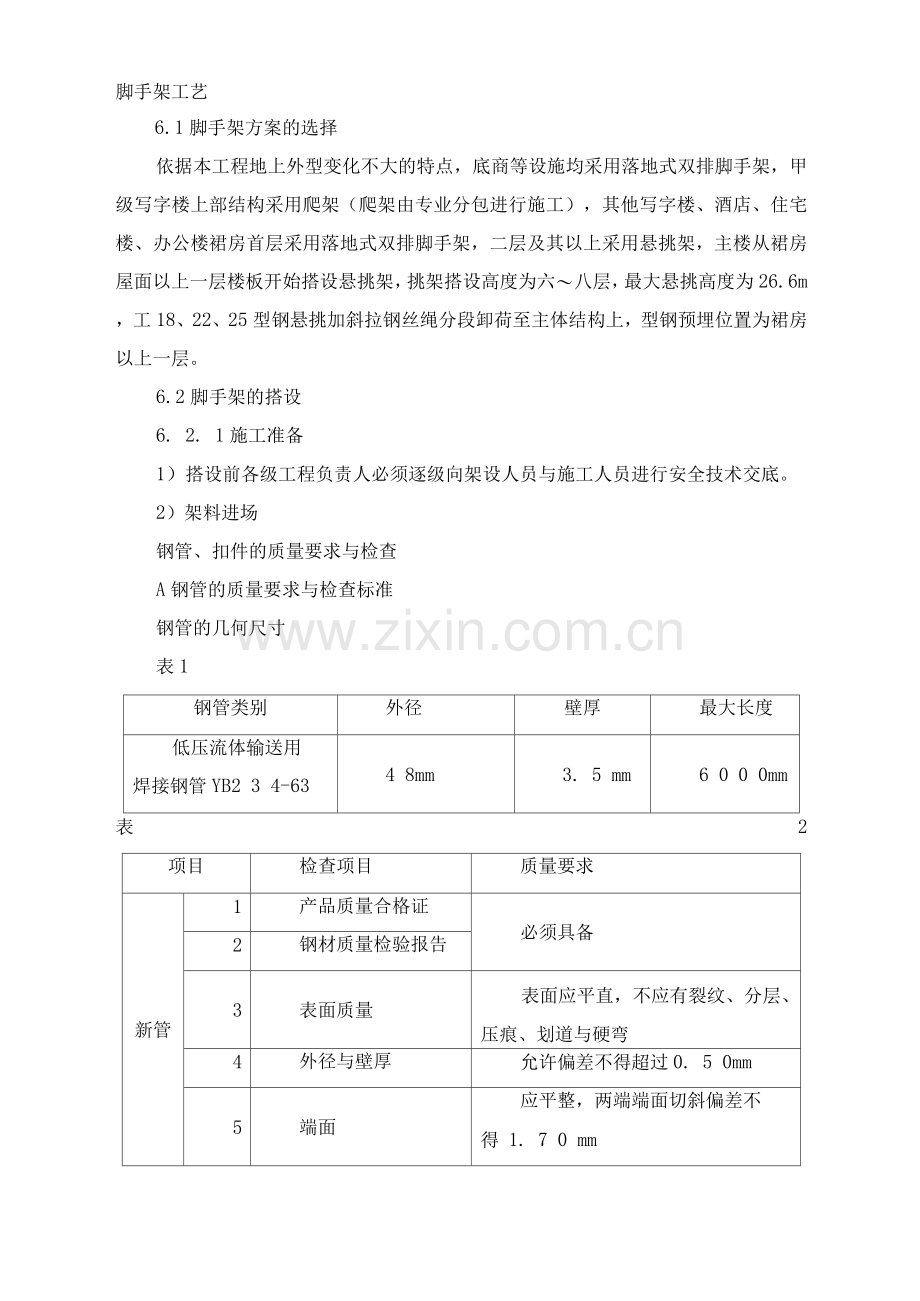

6.1脚手架方案的选择
依据本工程地上外型变化不大的特点，底商等设施均采用落地式双排脚手架，甲级写字楼上部结构采用爬架（爬架由专业分包进行施工），其他写字楼、酒店、住宅楼、办公楼裙房首层采用落地式双排脚手架，二层及其以上采用悬挑架，主楼从裙房屋面以上一层楼板开始搭设悬挑架，挑架搭设高度为六〜八层，最大悬挑高度为26.6m，工18、22、25型钢悬挑加斜拉钢丝绳分段卸荷至主体结构上，型钢预埋位置为裙房以上一层。
6.2脚手架的搭设
6. 2. 1施工准备
1）搭设前各级工程负责人必须逐级向架设人员与施工人员进行安全技术交底。
2）架料进场
钢管、扣件的质量要求与检查
A钢管的质量要求与检查标准
钢管的几何尺寸
表1
钢管类别
外径
壁厚
最大长度
低压流体输送用
焊接钢管YB2 3 4-63
4 8mm
3. 5 mm
6 0 0 0mm
表2

项目
检查项目
质量要求
新管
1
产品质量合格证
必须具备
2
钢材质量检验报告
3
表面质量
表面应平直，不应有裂纹、分层、压痕、划道与硬弯
4
外径与壁厚
允许偏差不得超过0. 5 0mm
5
端面
应平整，两端端面切斜偏差不
得 1. 7 0 mm

6
防锈处理
必须进行防锈处理：镀锌或涂防锈漆

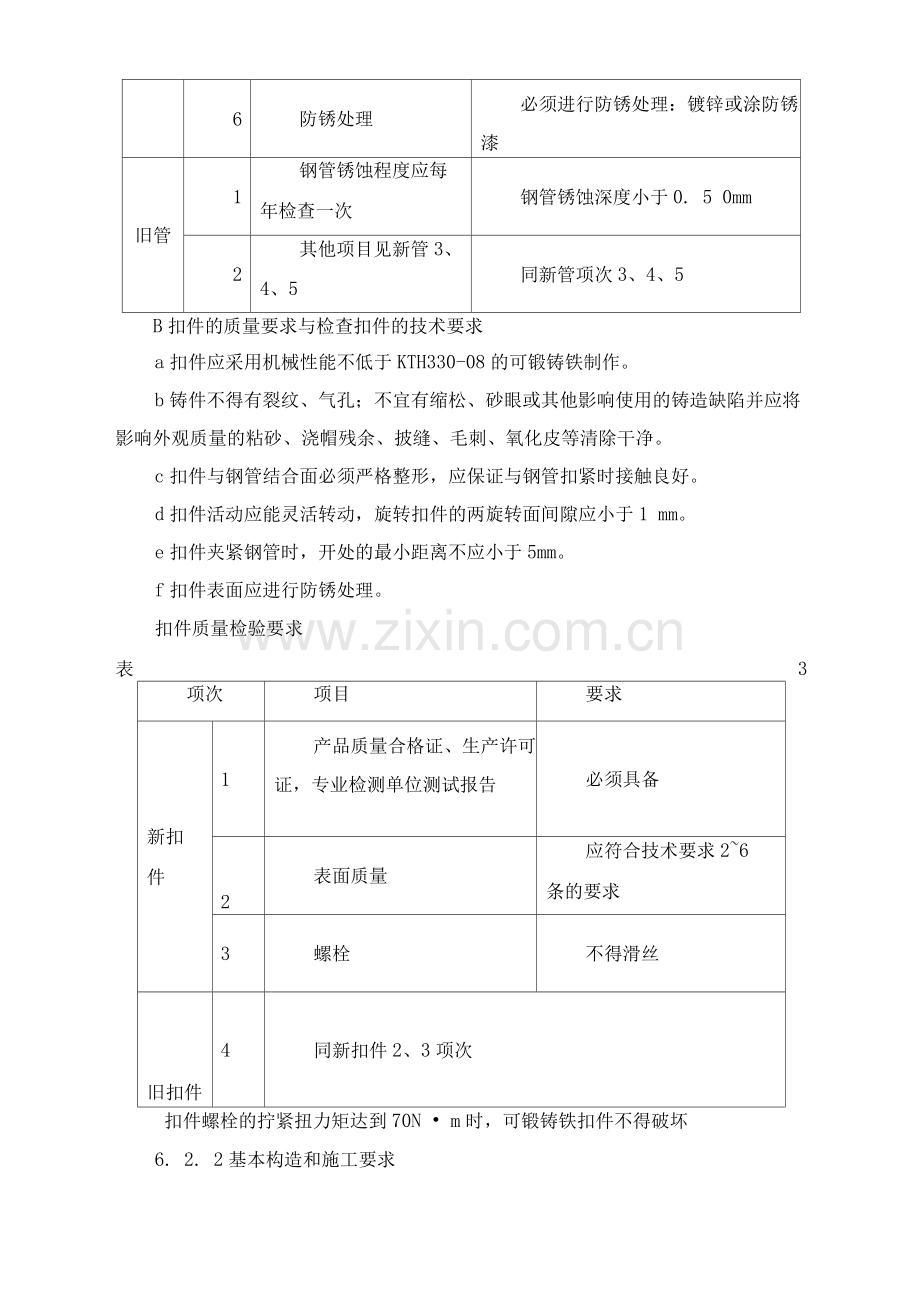

旧管
1
钢管锈蚀程度应每
年检查一次
钢管锈蚀深度小于0. 5 0mm
2
其他项目见新管3、
4、5
同新管项次3、4、5
B扣件的质量要求与检查扣件的技术要求
a扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。
b铸件不得有裂纹、气孔；不宜有缩松、砂眼或其他影响使用的铸造缺陷并应将影响外观质量的粘砂、浇帽残余、披缝、毛刺、氧化皮等清除干净。
c扣件与钢管结合面必须严格整形，应保证与钢管扣紧时接触良好。
d扣件活动应能灵活转动，旋转扣件的两旋转面间隙应小于1 mm。
e扣件夹紧钢管时，开处的最小距离不应小于5mm。
f扣件表面应进行防锈处理。
扣件质量检验要求
表3
项次
项目
要求
新扣
件
1
产品质量合格证、生产许可证，专业检测单位测试报告
必须具备
2
表面质量
应符合技术要求2~6
条的要求
3
螺栓
不得滑丝
旧扣件
4
同新扣件2、3项次
扣件螺栓的拧紧扭力矩达到70N • m时，可锻铸铁扣件不得破坏

6. 2. 2基本构造和施工要求
1 ）悬挑脚手架基础
根据本工程的实际需要，在塔楼裙房以上一层设置型钢梁，作为脚手架起步的基础。
A、型钢悬挑梁的预埋
在建筑物楼层正对脚手架立杆处设置两道预埋，一道设置在离外墙面0.1m处，另一道设置在离外墙面1.8m处。预埋材料采用直径为20mm的圆钢环。
悬挑梁因其需承受脚手架荷载，在脚手架施工过程中是不得拆除的，如遇剪力墙与砖墙时，为留置悬挑梁，需在剪力墙或砖墙处预留出悬挑梁的位置,可采用预留木盒或包裹杂物的方法，如采用包裹杂物宜采用袋状物，包裹强度以悬挑梁能取出为标准。

B、立杆与型钢的连接
立杆与型钢的连接采用如下做法：在型钢上立杆固定的相应位置预先焊接短水管或短①25钢筋（宜到现场拉通线焊接）。
2）脚手架的卸荷
为增加脚手架的安全系数，脚手架利用①16（6x19+1）斜拉钢丝绳每隔五层卸载，间距1.5m。
3）脚手架杆件搭设构造要求
A、脚手架技术参数
脚手架横距0.9m,纵距1.5m,步距1.8m,内立柱离建筑物距离
2--13mm。
B、搭设顺序
搭设支撑梁-搭设纵向水平管-搭设横向水平管-搭设抛撑-搭设立柱-搭设第二步纵向水平杆一搭设第二步横向水平管。
脚手架排底的时候，首先必须在转角、门窗和开处设置立杆并依次向其它位置展开。
C、立杆的对接扣件应交错布置 两个相邻立柱节点不应设置在同步同跨内两相邻立柱接头在高度方向错开的距离不应小于5 mm,各接头中心距主节点的距离不应大于步距的1/3。
D、脚手架支撑的设置
a、脚手架应设置剪刀撑与横向支撑。
b、脚手架应按规范规定设置连续剪刀撑，每道剪刀撑跨越立柱的根数为4〜6根之间。每道剪刀撑宽度不应小于4跨，且不小于6m,其斜杆与大横杆水平面的倾角宜在450〜60。之间。由于建筑平面形状不同脚手架一个立面总距大于30mm小于60mm的单独设置交叉剪刀撑立面距离小于30mm的设置之字型斜撑。
c、架中每隔6跨设置一道横向支撑，支撑斜杆在1〜2步内由底至上成之字型连续布置。
d、剪刀撑钢管的搭接长度不得小于80cm,且每一个搭接处使用的旋转扣件不得小于两个。
E、铺设脚手板
a、脚手架外侧设置挡脚笆，挡脚笆设置在脚手架钢管内侧，安全网外侧，竹棉与钢管必须用16#铁丝捆扎。
b、作业层脚手板应铺满、铺稳，离开墙面120mm~150mm。
c、脚手板采用搭接铺设，接头必须支在横向水平杆上，搭接长度大于2mm,其伸出水平杆的长度不应小iiOOmm
d、拐角、平台处的脚手板应与横向水平杆可靠连接鲂止滑动。
e、脚手板端部必须用封绳与横向水平杆绑牢。
F、卸料平台的搭设
a、卸料平台的布置
卸料平台应均匀布置每一个卸料平台的辐射面积为2m。每一个面上卸料平台的个数不得超过两个。
b、卸料平台的卸荷
卸料平台卸荷结构必须设置在建筑物上不得作用于外架上。
c、卸料平台的结构
卸料平台的宽度为1.8m，长度为2. 0m，并悬挑1m作为防坠物屏蔽。
d、卸料平台的防护
卸料平台应设置两道扶手高度分别为1. 2m和0. 6m，外侧用密目式安全网屏蔽，兜底采用双层安全网（一道平网、一道密网）。
G、连墙件的设置
a、连墙件设置全部采用钢管拉结。
b、连墙件均匀布置，每个拉结间距不得超过两步两跨且每个拉结，屏蔽的脚手架投影面积不得大于27m2；在规定距离如不存在预埋钢管，则采用钢管夹持墙体作为拉结固定点的办法使钢管拉结的控制范围在规范规定的范围内。

c、连墙件中的连墙杆宜水平布置且与墙体垂直，连墙杆与架体连接可稍下
斜，绝对不允许上翘。
H、脚手架安全防护
a、栏杆
脚手架外侧设置双栏杆，两道栏杆的高度分别为1.2m和0.6m。
b、安全网
脚手架外围必须用密目式安全网全屏蔽，安全网之间的接缝必须用尼龙绳捆扎牢固，不得有间隙。安全网采用合格密目式安全网，设置在脚手架外立杆的内侧，且须与脚手架纵向水平管扎牢。
c、脚手架离墙间距为2〜3 mm，由于建筑物结构与脚手架本身结构的特殊需要，局部不能满足该要求。故脚手架局部立杆离墙距离会超过3mm，必须采用其它措施使脚手架的离墙间距控制在3mm以内。
如悬挑距离不超过5 mm，则直接采用钢管从脚手架内伸出并铺设搁栅的方法。
如悬挑距离超过5 mm，除采用伸出钢管加设搁栅的方法，还要对悬挑部分进行补强，补强方法有两种，一种是采用增加斜拉杆，用于悬挑位置超过10m以上的部分。一种是增加立杆用于悬挑位置在10m以下的部分。
搁栅管上如有铺设脚手板，间距为3mm 一道，如未铺设脚手板而采取捆扎木方，间距为250mm 一道，如未铺设脚手板则间距为2mm 一道。
4）脚手架验收
A、脚手架每搭设至10m高度进行过程验收。
B、过程验收包含钢管、扣件的检查，脚手架搭设是否符合规范，安全设施承挂情况。
C、脚手架经过阶段验收后，已验收部分可以投入使用。
5）脚手架的荷载控制
结构施工用时脚手架的荷载控制
结构施工用时脚手架施工荷载必须严格控制，同时作业的施工步数不得超过二层，每层作业荷载不得大于3KN/m2。
装饰施工用时脚手架的荷载控制
装饰施工用时脚手架施工荷载必须严格控制，同时作业的施工步数不得超过三层，每层作业荷载不得大于2KN/m2。
卸料平台的荷载控制
卸料平台的施工荷载必须严格控制，每个卸料平台的施工荷载不得超过8KN/m,堆放高度不得超过1.2m
6. 3脚手架的拆除
6. 3. 1拆除前的准备工作
1）全面检查脚手架扣件连接、连墙件、支撑体系是否符合安全要求。
2）编写拆除脚手架安全技术措施、方案并对作业人员进行技术交底。
3）清除脚手架上的杂物。
6. 3. 2悬挑脚手架的拆除
1）必须采用气割的手段拆除悬挑梁，气割作业人员进行拆除悬挑梁时不得破坏悬挑梁自身结构。
2）拆除最后一道悬挑梁时，应设置可靠安全保护措施防止人员坠落与物体掉落。
3）悬挑脚手架的拆除必须编写专项施工方案并对作业人员进行技术交底。
架料退场
1）各构配件必须及时分段集中运送至地面，严禁抛扔。
2）架料应及时保养，防止钢管、扣件锈蚀。
6.4安全技术措施
技术保障措施
1）架子搭设完毕，用合格密目安全网铺于架子的外围及底部。
2）钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次,扣件一定要上紧，不得松动。每个螺栓的预紧力在40N・m~65 N - m之间。
3）架子搭设到10m高度时由架子搭设单位进行自检；架子搭设完毕后由搭设单位会同使用单位对整个脚手架进行验收检查，验收合格后方可投入使用。
4）该脚手架作为建筑物装饰作业时安全防护屏障及装修时作业平台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。
5）脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。
6）卸料平台与脚手架架体应分离，严禁将二者连成一体。
质量保障措施
1）操作人员作业前必须进行岗位技术培训与安全教育。
2）技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。
3）脚手架必须严格依据本施工方案进行搭设，搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。
4）脚手架搭设完毕，依据施工方案与单项作业验收表对脚手架进行验收,发现不符合要求处，必须限时或立即整改。
安全保障措施
1）操作人员必须持有登高作业操作证方可上岗。
2）架子在搭设（拆卸）过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。
3）在架子上施工的各工种作业人中应注意自身安全（尤其是在卸料平台上的工作人员），不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。
4）雨、雪及六级以上大风等天气严禁进行脚手架搭设、拆除工作。
5）应设专人负责对脚手架进行经常检查和保修。
A、在下列情况下，必须对脚手架进行检查
a、在六级大风和大雨后；
b、停用超过一个月，复工前。
B、检查保修项目
a、各主节点处各杆件的安装、连墙件等构造是否符合施工方案的要求
b、扣件螺丝是否松动；
c、安全防护措施是否符合要求。
6）在脚手架上进行电、气焊作业时，必须有防火措施和专人看护。
7）脚手架临街面必须有防止坠物伤人的防护措施。
8）搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。
