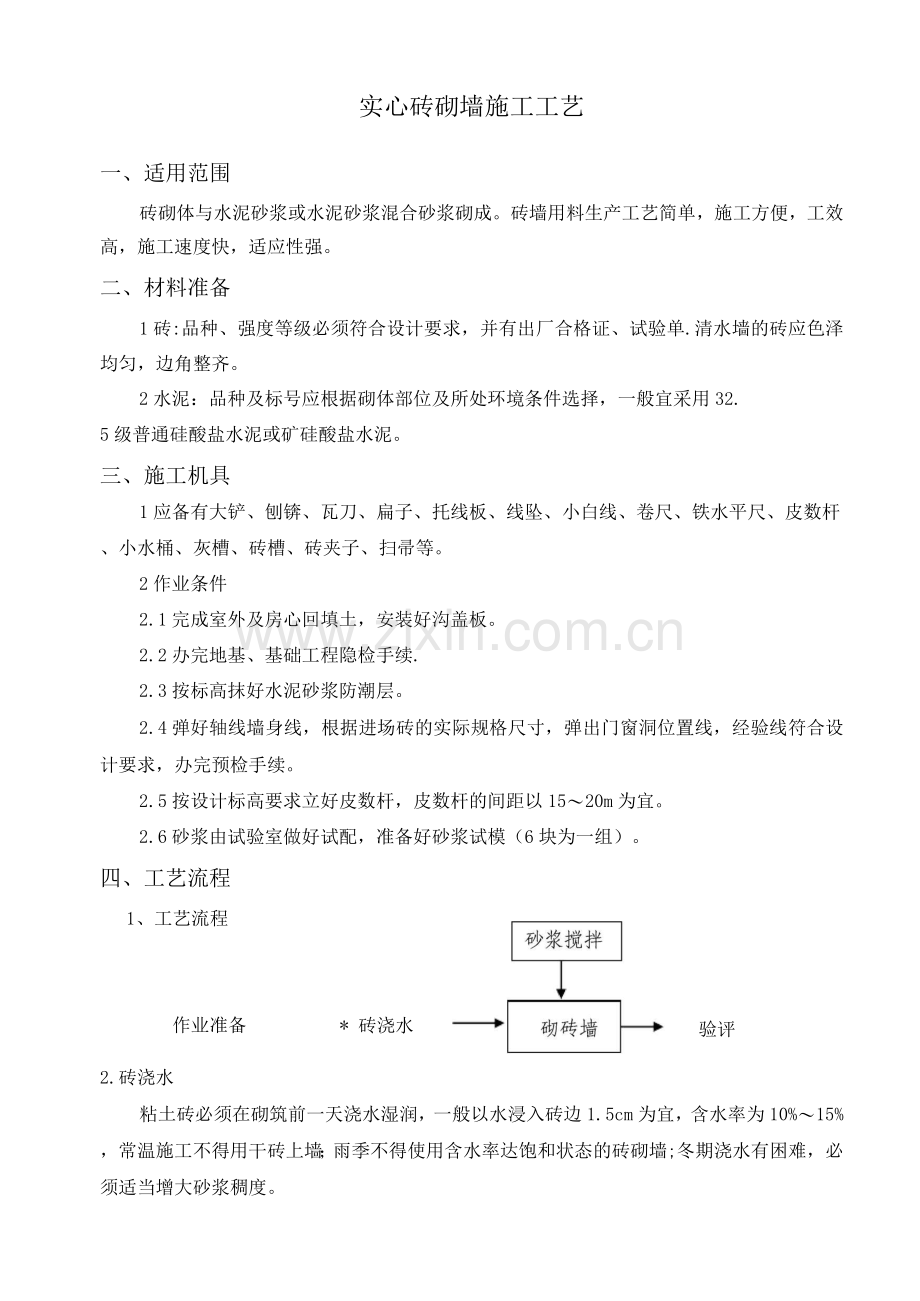

实心砖砌墙施工工艺
一、适用范围
砖砌体与水泥砂浆或水泥砂浆混合砂浆砌成。砖墙用料生产工艺简单，施工方便，工效高，施工速度快，适应性强。
二、材料准备
1砖:品种、强度等级必须符合设计要求，并有出厂合格证、试验单.清水墙的砖应色泽均匀，边角整齐。
2水泥：品种及标号应根据砌体部位及所处环境条件选择，一般宜采用32.
5级普通硅酸盐水泥或矿硅酸盐水泥。
三、施工机具
1应备有大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖槽、砖夹子、扫帚等。
2作业条件
2.1完成室外及房心回填土，安装好沟盖板。
2.2办完地基、基础工程隐检手续.
2.3按标高抹好水泥砂浆防潮层。
2.4弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞位置线，经验线符合设计要求，办完预检手续。
2.5按设计标高要求立好皮数杆，皮数杆的间距以15〜20m为宜。
2.6砂浆由试验室做好试配，准备好砂浆试模（6块为一组）。
四、工艺流程
1、工艺流程
作业准备
* 砖浇水
验评

2.砖浇水
粘土砖必须在砌筑前一天浇水湿润，一般以水浸入砖边1.5cm为宜，含水率为10%〜15%，常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙;冬期浇水有困难，必须适当增大砂浆稠度。

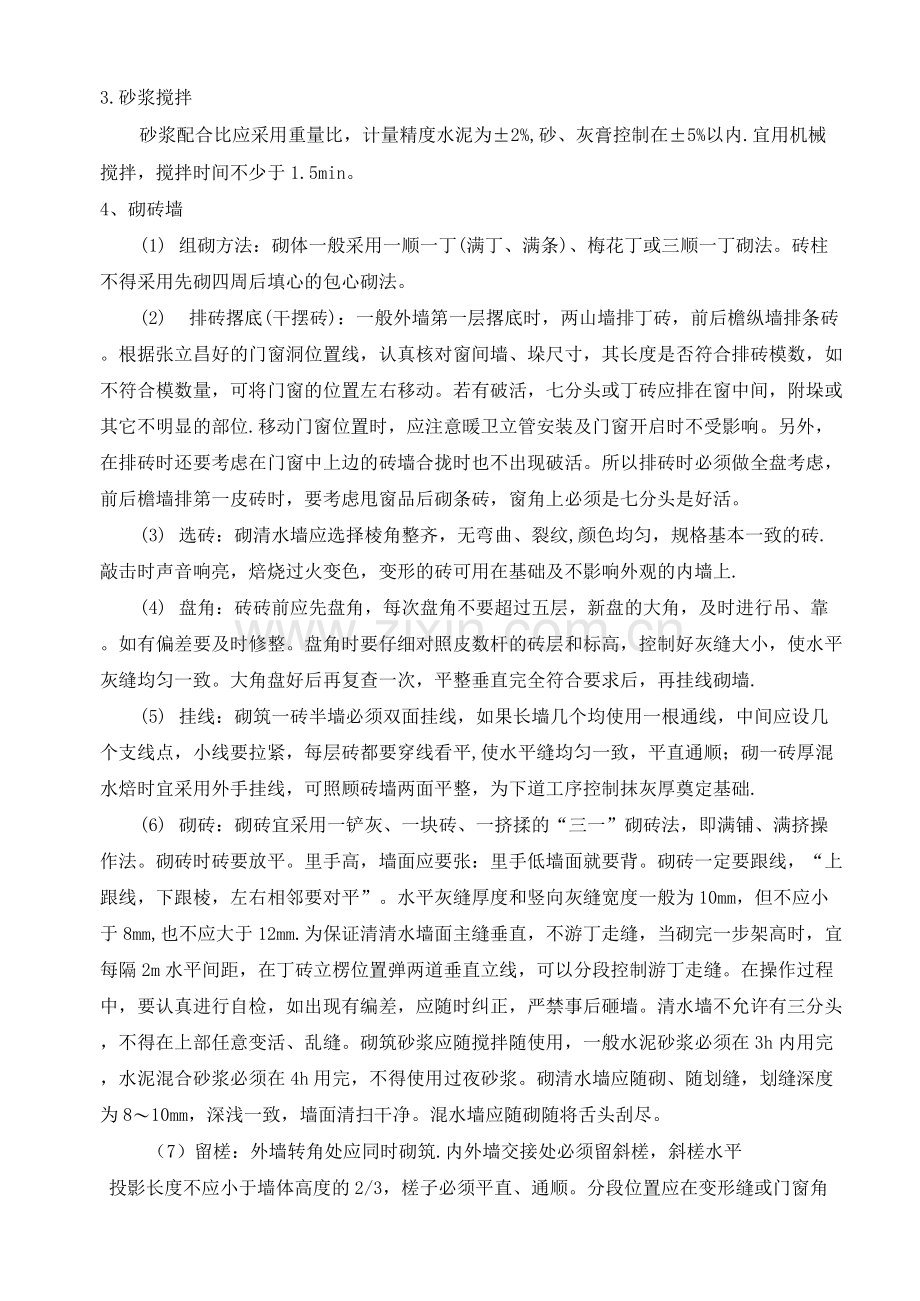

3.砂浆搅拌
砂浆配合比应采用重量比，计量精度水泥为±2%,砂、灰膏控制在±5%以内.宜用机械搅拌，搅拌时间不少于1.5min。
4、砌砖墙
(1) 组砌方法：砌体一般采用一顺一丁(满丁、满条)、梅花丁或三顺一丁砌法。砖柱不得采用先砌四周后填心的包心砌法。
(2) 排砖撂底(干摆砖)：一般外墙第一层撂底时，两山墙排丁砖，前后檐纵墙排条砖。根据张立昌好的门窗洞位置线，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数量，可将门窗的位置左右移动。若有破活，七分头或丁砖应排在窗中间，附垛或其它不明显的部位.移动门窗位置时，应注意暖卫立管安装及门窗开启时不受影响。另外，在排砖时还要考虑在门窗中上边的砖墙合拢时也不出现破活。所以排砖时必须做全盘考虑，前后檐墙排第一皮砖时，要考虑甩窗品后砌条砖，窗角上必须是七分头是好活。
(3) 选砖：砌清水墙应选择棱角整齐，无弯曲、裂纹,颜色均匀，规格基本一致的砖.敲击时声音响亮，焙烧过火变色，变形的砖可用在基础及不影响外观的内墙上.
(4) 盘角：砖砖前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整垂直完全符合要求后，再挂线砌墙.
(5) 挂线：砌筑一砖半墙必须双面挂线，如果长墙几个均使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平,使水平缝均匀一致，平直通顺；砌一砖厚混水焙时宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚奠定基础.
(6) 砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺、满挤操作法。砌砖时砖要放平。里手高，墙面应要张：里手低墙面就要背。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm,也不应大于12mm.为保证清清水墙面主缝垂直，不游丁走缝，当砌完一步架高时，宜每隔2m水平间距，在丁砖立楞位置弹两道垂直立线，可以分段控制游丁走缝。在操作过程中，要认真进行自检，如出现有编差，应随时纠正，严禁事后砸墙。清水墙不允许有三分头，不得在上部任意变活、乱缝。砌筑砂浆应随搅拌随使用，一般水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h用完，不得使用过夜砂浆。砌清水墙应随砌、随划缝，划缝深度为8〜10mm，深浅一致，墙面清扫干净。混水墙应随砌随将舌头刮尽。
（7）留槎：外墙转角处应同时砌筑.内外墙交接处必须留斜槎，斜槎水平
投影长度不应小于墙体高度的2/3，槎子必须平直、通顺。分段位置应在变形缝或门窗角处，隔墙与墙或柱不同时砌和时，可留凸槎加预埋拉结筋.每120mm墙厚沿墙高按设计要求每50预埋由6钢筋1根，其埋入长度从墙的留槎处算
起，一般每边均不小于50 ，对抗震设防烈度6度、7度的地区，不应小于1mm末端应加90°弯钩。施工洞也应按以上要求留水平拉结筋。隔墙顶应用立砖斜砌挤紧.
（8）木砖预留孔和墙体拉结筋：木砖预埋时应小头在外，大头在内，数量按洞高度决定。洞高在1.2m以内，每边放2块；高1.2〜2m,每边放3块；高2〜3,每边放4块，预埋木砖的部位一般在洞上边或下边四皮砖，中间均匀分布.木砖要提前做好防腐处理.钢门窗安装的预留孔，硬架支模、暖卫管道，应按设计要求预留，不得事后剔凿。墙体拉结筋的位置、规格、数量、间距均应按设计要求留置，不应错放、漏放。
（9）安装过梁、梁垫：安装过梁、梁垫时，其标高、位置型号必须准确，坐灰饱满。如坐灰厚度超过2 时，要用豆石混凝土铺垫，过梁安装时，两端支承点的长度应一致。
（10）构造柱做法：凡设有构造柱的工程，在砌砖前，先根据设计图纸将构造
柱位置进行弹线，并把构造柱插筋处理顺直。砌砖墙时，与构造柱连接处砌成马牙槎.每一个马牙槎沿高度方向的尺寸不宜超过30（即五皮砖）.马牙槎应
先退后进.拉结筋按设计要求放置，设计无要求时，一般沿墙高50设置2根由
6水平拉结筋，每边深入墙内不应小于1m。
5.冬期施工
在预计连续10d由平均气温低于+5C或当日最低温度低于-3C时即进入冬期施工.冬期使用的砖，要求在砌筑前清除冰霜。水泥宜用普通硅酸盐水泥，灰膏要防冻，如已受冻要融化后方能使用。砂中不得含有大于1cm的冻块，材料加热时，水加热不超过80C砂加热不超过40C。砖正温度时适当浇水，负温即应停止.可适当增大砂浆稠度。冬期不应使用无水泥的砂浆。砂浆中掺盐时，应用波美比重度检查盐溶液深度.但对绝缘、保温或装饰有先烈要求的工程不得掺盐,砂浆使用温度不应低于+5°C,掺盐量应符合冬施方案的规定.采用掺盐砂浆砌筑时，砌体中的钢筋应预先做防腐处理，一般涂防锈漆两道。
五、质量标准
1、主控项目
(1) 砖的品种、强度必须符合设计要求.
(2) 砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块抗压强度平均值不小于设计强度值，任一组试块的强度最低值不小于设计强度的 75%。
(3) 砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不小于80%.
(4) 构造柱留置正确，大马牙槎先退后进、上下顺直：残留砂浆清理干净
O
(5) 清水墙组砌正确，竖缝通顺，刮缝深度适宜、一致，楞角整齐，墙面清洁美观。
2、一般项目
(1) 砖砌体组砌方法应正确，上下错缝，内外搭砌，砖柱不得采用包心砌法。
(2) 砖砌体的灰缝应横平竖直，厚薄均匀，水平灰缝厚度宜为10mm，但不应小于8mm,也不应大于12mm。
3、允许偏差项目；砖砌体的一般尺寸允许偏差符合下表的规定。
项次
项目
允许偏差mm
检验方法
1
轴线位置偏移
10
用经纬仪或拉线尺量检查
2
基础和墙体顶面标高
士 15
用水准仪和尺量检查
3
垂直度
每层
5
用2m托线板检查
全高
<
10
用经纬仪或吊线和尺量检查
〉
20
4
表面平整度
清水墙、柱
5
用2m靠尺和楔形塞尺检查
清水墙、柱
8
5
水平灰缝
清水墙
7
拉10m线和尺量检查

平直度
清水墙
10

6
水泥、灰缝厚度（10皮砖累计数）
±8
与皮数杆比较尺量检查
7
清水墙游丁缝
20
吊线和尺量检查
8
门窗洞
（后塞
）
宽度
±5
尺量检查
门高度
15(-5)
9
预留构造柱（宽度、深度）
士 10
尺量检查
10
外墙上、下窗偏移
20
用经纬仪或吊线检查，以底层窗为准

六、成品保护
1墙体拉结筋、抗震构造柱钢筋、大模板混凝土墙体钢筋及各种预埋件，暖卫、电气管线等，均应注意保护，不得任意拆改或损坏。
2砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。
3在吊放平台脚手架或安装大模板时，指挥人员和司机要认真指挥和操作，防止碰撞已砌好的砖墙。
4在高车架进料周围，应用塑料薄膜或木板等遮盖，保持墙面洁净。
5尚未安装楼板或屋面板的墙和柱，当可能遇到大风时，应采取临时支撑等措施，以保证施工中墙体的稳定性.
七、安全和环境
1砂浆搅拌机及配套机械作业前，应进行无负荷试运转，运转后再开机工作。
2搅拌机应有专用开关箱，并装有漏电保护器，停机时应拉断电闸，下班时应上锁。
3操作人员应按规定要求配戴好安全帽.
4无论是砖混结构的承重墙，还是框架结构的填充墙，在施工时应作外架搭设和防护工作.
5在楼面卸下堆放时，严禁倾卸及撞击楼板。在楼板上堆放时，宜分散堆放，不得超过楼板的设计允许承载能力。
6操作过程中，对稳定性较差的窗间墙、独立柱等部分，应适当加设临时支撑。
7对每天砌墙时多余的碎砖块和落地灰应清扫干净，做到落地灰二次利用,
碎石指定地点堆放。
八、注意事项
1基础墙与上部墙错台：基础砖撂底要正确，收退大放角两边要相等，退到墙身之前要检查轴线和边线是否正确，如偏差较小可在基础部位纠正，不得在防潮层以上退台或出沿。
2清水墙游丁走缝：排砖时必须把立缝排匀，砌完一步架高度，每隔2m间距在丁砖立楞处用托线板吊直弹线，二步架往上继续吊直弹粉线，由底往上所有七分头的长度就保持一致，上层分窗位置时必同下窗保持垂直。
3灰缝大小均匀：立皮数杆要保持标高一致，盘角时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层线松，一层线紧。
4窗上部立缝变活：清水墙排砖时，为了使窗间墙、垛排成好活，把破活排在中间或不明显位置，在砌过当上第一行砖时，不得随意变活.
5砖墙鼓胀：外砖内模墙体砌筑时，在窗间墙上、抗震柱两边分上、中、下留出6cm x 12cm通孔，在抗震柱外墙面上垫木模板，用花篮螺栓与大模板连接牢固。混凝土要分层浇筑，振捣时发现砖墙已鼓胀，则应及时拆掉重砌。
6混水墙粗糙:舌头灰未刮尽，半头砖集中使用，造成通缝；一砖厚墙背面偏差较大：砖墙错层造成螺丝墙.半头砖应分散使用在墙体较大的面上。首层或楼层的第一皮砖要查对皮数杆的标高及层高，防止到顶砌成螺丝墙.一砖厚墙应外手挂线。
7构造柱处砌筑不符合要求：构造柱砖墙应砌成大马牙槎，设置好拉结筋，从柱脚开始两侧都应先退后进，当凿深12cm时，宜上一皮进6cm，再上一皮进12cm,以保证混凝土浇筑时上角密实构造柱内的落地灰、砖渣杂物必须清理干净，防止混凝土内夹渣。
九、质量记录
本工艺标准应具备以下质量记录：
1材料（水泥、红砖、砂、石灰膏、外加剂等）的出厂质量证明书、试验报告.
2砂浆配合比通知单。
3砌筑砂浆试块报告。
4隐检记录。
5设计变更及洽商记录。
6分项工程检验评定。
7对砌体工程的观感质量作出总评价报告。
8提供其他技术资料。
