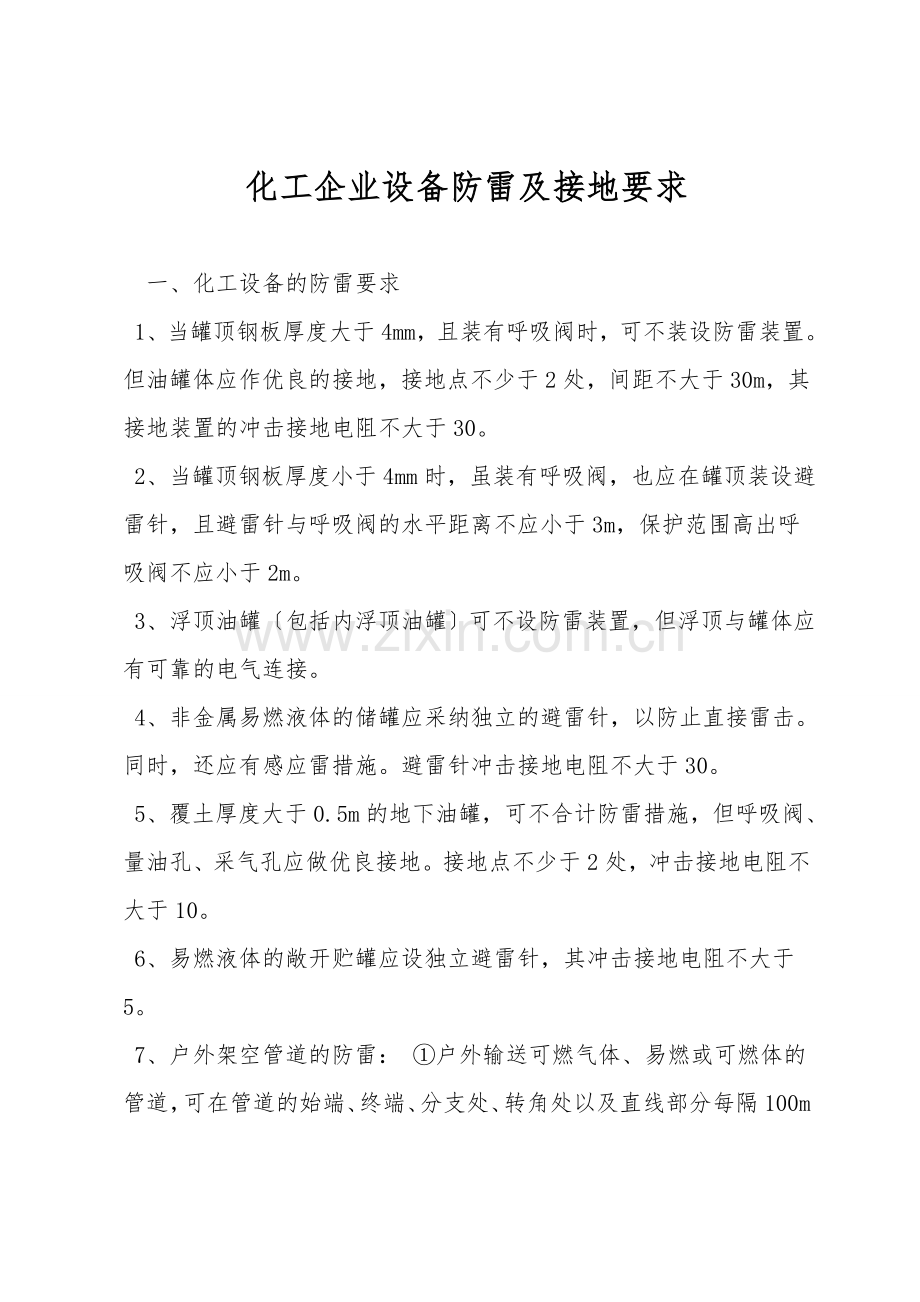

化工企业设备防雷及接地要求

一、化工设备的防雷要求
1、当罐顶钢板厚度大于4mm，且装有呼吸阀时，可不装设防雷装置。但油罐体应作优良的接地，接地点不少于2处，间距不大于30m，其接地装置的冲击接地电阻不大于30。
2、当罐顶钢板厚度小于4mm时，虽装有呼吸阀，也应在罐顶装设避雷针，且避雷针与呼吸阀的水平距离不应小于3m，保护范围高出呼吸阀不应小于2m。
3、浮顶油罐〔包括内浮顶油罐〕可不设防雷装置，但浮顶与罐体应有可靠的电气连接。
4、非金属易燃液体的储罐应采纳独立的避雷针，以防止直接雷击。同时，还应有感应雷措施。避雷针冲击接地电阻不大于30。
5、覆土厚度大于0.5m的地下油罐，可不合计防雷措施，但呼吸阀、量油孔、采气孔应做优良接地。接地点不少于2处，冲击接地电阻不大于10。
6、易燃液体的敞开贮罐应设独立避雷针，其冲击接地电阻不大于5。
7、户外架空管道的防雷： ①户外输送可燃气体、易燃或可燃体的管道，可在管道的始端、终端、分支处、转角处以及直线部分每隔100m处，每处接地电阻不大于30。 ②当管道与爆炸危险厂房平行敷设的间距小于10m时，在接近厂房的一段，其两端及每隔30m-40m应接地，接地电阻不大于20。 ③当管道连接点〔弯头、阀门、法兰盘等〕，不能坚持优良的电气接触时，应用金属线跨接。 ④接地引下线可利用金属支架。假设是活动金属支架，在管道与支持物之间必须增设跨接线；假设是非金属支架，必须另作引下线。 ⑤接地装置可利用电气设备保护接地的装置。
二、罐、塔、容器固定设备的接地
1、室外的罐、塔、容器一般已设有防雷接地，可不必单独安装静电接地。但应按照静电接地的要求进行检查，对大于50M3或直径在2.5m以上的罐、塔、容器接地部分不得少于2处，接地点应对称布置，其间距小于30m。
2、罐、塔等设备原则上要求在每个部件上进行重复接地，接地线的位置应远离物料的进出口处。
3、罐、塔、容器内外的各金属部件及进入罐内的工具部件，均应保证有可靠的防静电接地。
三、管网系统的接地
1、输送易燃可燃的液体、气体、粉体及其混合物的管道系统，应在管道的始端、末端通过机泵、油罐等设备有可靠的接地连接。
2、管网内的过滤器、缓冲器等应设置接地连接点。
3、管道系统接地一般采纳焊接式，通过端子压接的方法，将接地线与接地端子牢固地连接。 如果管网系统中有部分管路或部件是非导体，除须将导体管路之间进行跨接并接地外，其非导体的管段还应在其表面设置导电的屏蔽层。具体作法是用裸铜软线作螺旋状缠绕或在其表面上装设金属网，也可以采纳喷涂导电覆盖层的办法，强化电荷的泄漏。
4、设备、管道采纳金属法兰连接时，必须保证2个以上的螺栓有可靠的连接，其间的接触电阻不大于10。在一般状况下，可不另装跨接线。
四、装卸站台、码头区的接地
1、装卸站台、鹤管、管线、铁轨及铁路始端、末端，应连接成电气通路并接地。装油开始前，必须将专用地线夹接在车辆的指定位置上。
2、装卸站台及油库内的铁轨除接地外，还必须采纳保护接零，即栈区内所有接地线均应与电气设备的零干线接在一起，以防轨道与零线间的电位差造成危害。
3、金属结构的油船浮在水面上时，不需要再单独接地。但船上的设备、部件、管线等，均须对船体有电气上的连接。 陆地上管线与船上管线用绝缘软管连接时，两侧不应有跨接线，应分别各自使用各自原有接地系统。
五、汽车装油台及油、液化气罐车的接地
1、汽车装油台及鹤管等活动部分应接地，装油开始前，必须将专用接地线装接在槽车的指定位置上。接地线的安装应在槽车开盖前，接地线的拆掉应在装油操作完毕之后，并已封闭罐盖，再经过规定时间静置之后才可进行。
2、当装油鹤管为非金属软管时，应使用导电耐油橡胶管。如使用的是一般耐油橡胶管，应在其表面外皮上缠绕直径不小于2mm的软铜线与管头和管路相连，通过管路接地。
3、液化气槽车装气时，亦应按照规定安装、拆卸地线，活动软管应有导电性能。
4、装载油(液化气)的汽车应尽量使用导电性材料的轮胎，以利于接地。同时，在车体上必须装有电阻值在140一200之间的导电拖带。
5、各种类型的接地装置与车体连接时，连接的位置应在车站的侧面或后部，应远离物料的装入口、泄放口。
