循环与分支设计.pptx

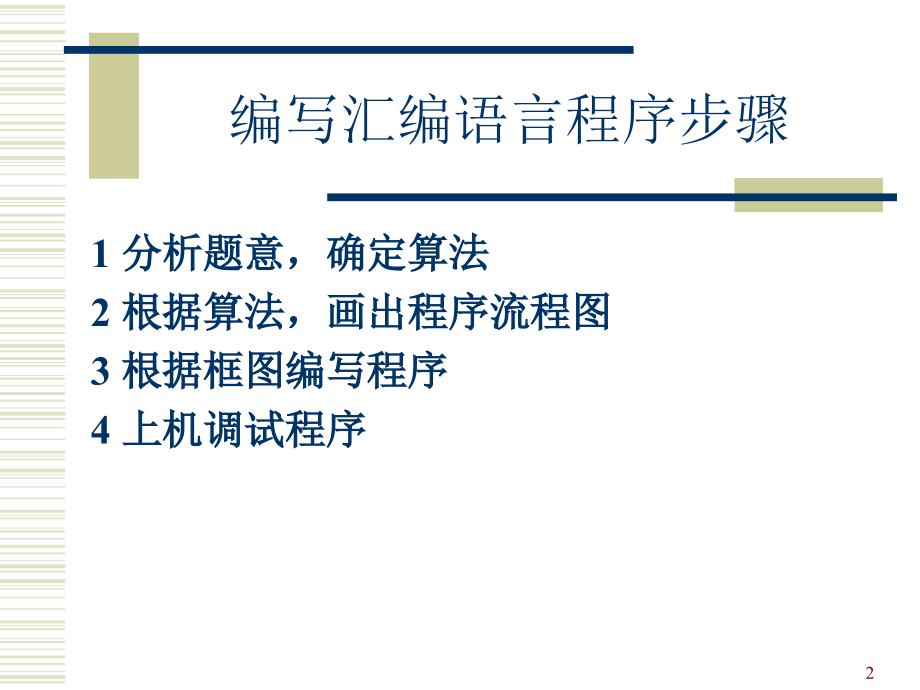

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,1,第五章 循环与分支程序设计,5.1,循环与转移指令,5.2,循环程序设计,5.3,分支程序设计,2,编写汇编语言程序步骤,1,分析题意，确定算法,2,根据算法，画出程序流程图,3,根据框图编写程序,4,上机调试程序,3,5.1,循环与转移指令,一、循环控制指令,二、转移指令,控制转移类指令通过,改变,IP（,和,CS）,值，实现程序执行顺序的改变,4,一、循环控制指令,8086指令系统的循环控制指令均为二字节指令,一字节为转移的相对位移量（8位带符号的二进制数）,IP,IP+,相对位移量,隐含使用,CX,作为循环计数器,程序中的某段需反复执行若干次时，用循环来实现,小范围转移,5,一、循环控制指令,LOOP label,；CXCX1，CX0，,循环到标号,label,LOOPE/LOOPZ label,；CXCX1，CX0,且,ZF1，,循环到标号,label,LOOPNE/NZ label,；CXCX1，,CX0,且,ZF0，,循环到标号,label,等于时循环,不等于时循环,6,一、循环控制指令,（例）,mov cx,count,；,设置循环次数,mov si,offset string,xor bx,bx,；bx,清0，用于记录空格数,mov al,20h,again:cmp al,si,jnz next,；ZF=0，,非空格，转移,inc bx,；ZF=1，,是空格，个数加1,next:inc si,loop again,；,计数器减1，不为0继续循环,dec cx,jnz again,7,二、转移指令,无条件转移指令,条件转移指令,8,无条件转移指令,JMP label,；,程序转向,label,标号指定的地址,NEAR,FAR,只要执行无条件转移指令,JMP，,就使程序转到指定的目标地址处，从目标地址处开始执行那里的指令,JMP,指令分成4种类型：,段内转移、直接寻址,段内转移、间接寻址,段间转移、直接寻址,段间转移、间接寻址,目的地址与,JMP,属同一逻辑段，只修改,IP,值,从一个代码段转移到另一个代码段，,CS,和,IP,都会被修改,9,1.无条件转移指令,目标地址的寻址方式,直接寻址方式,转移地址象立即数一样，直接在指令的机器代码中，就是直接寻址方式,间接寻址方式,转移地址在寄存器或主存单元中，就是通过寄存器或存储器的间接寻址方式,用标号表达,用寄存器或存储器操作数表达,10,1.无条件转移指令,目标地址的范围：段内,段内转移,近转移（,near）,在当前代码段64,KB,范围内转移（32,KB,范围）,不需要更改,CS,段,基值,，只要改变,IP,偏移地址,段内转移,短转移（,short）,转移范围可以用一个字节表达，在段内128127范围的转移,代码段,代码段,11,1.无条件转移指令,目标地址的范围：段间,段间转移,远转移（,far）,从当前代码段跳转到另一个代码段，可以在1,MB,范围,需要更改,CS,段,基值,和,IP,偏移地址,目标地址必须用一个32位数表达，叫做32位远指针，它就是逻辑地址,代码段,代码段,实际编程时，汇编程序会根据目标地址的距离，自动处理成短转移、近转移或远转移,程序员可用操作符,short、near ptr,或,far ptr,强制,12,段内直接寻址转移,JMP label,；IPIP+,位移量,位移量是紧接着,JMP,指令后的那条指令的偏移地址到目标指令的偏移地址的地址差,当向地址增大方向转移时，位移量为正；向地址减小方向转移时，位移量为负,实际为相对寻址,again:dec cx,；,标号,again,的指令,jmp again,；,转移到,again,处继续执行,jmp output,；,转向,output,output:mov result,al,；,标号,output,的指令,13,段内间接寻址转移,JMP r16/m16,；IPr16/m16,将一个16位寄存器或主存字单元内容送入,IP,寄存器，作为新的指令指针，但不修改,CS,寄存器的内容,jmp ax,；IPAX,jmp word ptr bx,；IPBX,14,段间直接寻址转移,JMP far ptr label,；IPlabel,的偏移地址,；,CSlabel,的段基值,将标号所在段的段,基值,作为新的,CS,值，标号在该段内的偏移地址作为新的,IP,值；程序跳转到新的代码段执行,jmp far ptr otherseg,；,远转移到代码段2的,otherseg,15,段间间接寻址转移,JMP far ptr mem,；IPmem，CSmem+2,用一个双字存储单元表示要跳转的目标地址。这个目标地址存放在主存中连续的两个字单元中的，低位字送,IP,寄存器，高位字送,CS,寄存器,mov word ptr bx,0,mov word ptr bx+2,1500h,JMP far ptr bx,；,转移到1500,h:0,16,2.条件转移指令,Jcc label,；,条件满足，发生转移：,IPIP8,位位移量,；条件不满足，顺序执行,指定的条件,cc,如果成立，程序转移到由标号,label,指定的目标地址去执行指令；条件不成立，则程序将顺序执行下一条指令,操作数,label,是采用短转移，称为相对寻址方式,17,2.条件转移指令,Jcc,指令的操作数,label,是一个标号,一个8位位移量是相对于当前,IP,的，且距当前,IP,地址128127个单元的范围之内，属于段内短距离转移,Jcc,指令为2个字节，条件不满足时的顺序执行就是当前指令偏移指针,IP,加2,18,2.条件转移指令,指令的分类,Jcc,指令不影响标志，但要利用标志。,根据利用的标志位不同，19条指令分成4种情况：,判断单个标志位状态,比较无符号数高低,比较有符号数大小,判断计数器,CX,为0,19,2.条件转移指令,无符号数的比较,无符号数的大小用高（,Above,）,低（,Below,）,表示,利用,CF,确定高低、利用,ZF,标志确定相等（,Equal,）,两数的高低分成4种关系：,高于（不低于等于）：,JA,（JNBE）,高于等于（不低于）：,JAE,（JNB）,低于（不高于等于）：,JB（JNAE）,低于等于（不高于）：,JBE（JNA）,20,2.条件转移指令,有符号数的比较,有符号数的大（,Greater,）,小（,Less,）,需要组合,OF、SF,标志，并利用,ZF,标志确定相等（,Equal,）,两数的大小分成4种关系：,小于（不大于等于）：,JL（JNGE）,小于等于（不大于）：,JLE（JNG）,大于（不小于等于）：,JG,（JNLE）,大于等于（不小于）：,JGE,（JNL）,21,助记符,标志位,助记符,标志位,JC,CF=1,JA/JNBE,CF=0,且,ZF=0,JNC,CF=0,JAE/JNB,CF=0,或,ZF=1,JZ/JE,ZF=1,JB/JNAE,CF=1,且,ZF=0,JNZ/JNE,ZF=0,JBE/JNA,CF=1,或,ZF=1,JS,SF=1,JG/JNLE,SF=OF,且,ZF=0,JNS,SF=0,JGE/JNL,SF=OF,或,ZF=1,JP/JPE,PF=1,JL/JNGE,SF,OF,且,ZF=0,JNP/JPO,PF=0,JLE/JNG,SF,OF,或,ZF=1,JO,OF=1,JCXZ,CX=0,JNO,OF=0,实际虽然指令只有19条，但却有31个助记符,采用多个助记符，只是为了方便记忆和使用,22,判断单个标志位状态,这组指令单独判断5个状态标志之一,JZ,/,JE,和,JNZ,/,JNE,：,利用零标志,ZF,，,判断结果是否为零（或相等）,JS,和,JNS,：,利用符号标志,SF,，,判断结果是正是负,JO,和,JNO,：,利用溢出标志,OF,，,判断结果是否产生溢出,JP,/,JPE,和,JNP,/,JPO,：,利用奇偶标志,PF,，,判断结果中“1”的个数是偶是奇,JC,和,JNC,：,利用进位标志,CF,，,判断结果是否进位或借位,例 题,例 题,例 题,例 题,例 题,23,2.条件转移指令,JZ/JNZ,指令,mov cx,0,mov bx,addr,mov ax,bx,repeat:test ax,0ffffh,jz exit,jns shift,inc cx,shift:shl ax,1,jmp repeat,exit:mov count,cx,24,2.条件转移指令,JS/JNS,指令,计算|,XY|（,绝对值）。,X,和,Y,为存放于,X,单元和,Y,单元的16位操作数，结果存入,result。,mov ax,X,sub ax,Y,jns nonneg,neg ax,nonneg:mov result,ax,25,2.条件转移指令,JO/JNO,指令,计算,XY。X,和,Y,为存放于,X,单元和,Y,单元的16位操作数，若溢出，则转移到,overflow,处理,mov ax,X,sub ax,Y,jo overflow,.,；,无溢出，结果正确,overflow:.,；,有溢出处理,26,2.条件转移指令,JP/JNP,指令,设字符的,ASCII,码在,AL,寄存器中。将字符加上奇校验位：在字符,ASCII,码中为“1”的个数为奇数时令其最高位为“0”，否则令最高位为“1”,and al,7fh,；,最高位置,“,0,”,，同时判断,“,1,”,的个数,jnp next,；,个数已为奇数，则转向,next,or al,80h,；,否则，最高位置,“,1,”,next:.,27,2.条件转移指令,JC/JNC,指令,记录,BX,中1的个数,xor al,al,；AL0，CF0,again:test bx,0ffffh,；,等价于,cmp bx,0,jz next,shl bx,1,jnc again,inc al,jmp again,next:.,；AL,保存1的个数,28,2.条件转移指令,无符号数的比较（例）,cmp ax,bx,；,比较,ax,和,bx,jae next,；,若,ax,bx，,转移,xchg ax,bx,；,若,axbx，,交换,next:.,结果：,AX,保存较大的无符号数,29,2.条件转移指令,有符号数的比较（例）,cmp ax,bx,；,比较,ax,和,bx,jge next,；,若,ax,bx，,转移,xchg ax,bx,；,若,axbx，,交换,next:.,结果：,AX,保存较大的有符号数,30,2.条件转移指令,计数器,CX,为0转移,JCXZ label,；CX0，,发生转移：,IPIP8,位位移量,；,CX0，,顺序执行,CX,寄存器通常在程序中用做计数器,JCXZ,指令用来判断计数是否为0,31,5.2,循环程序设计,一、循环程序的结构形式,二、循环程序设计,三、多重循环程序设计,32,一、循环程序的结构形式,结束,初始化,循环的初始状态,循环体,循环的工作部分,及修改部分,计数控制循环,条件控制循环,修改部分,控制条件,Y,N,先循环，后判断,33,一、循环程序的结构形式,结束,初始化,循环的初始状态,循环体,循环的工作部分,及修改部分,计数控制循环,条件控制循环,修改部分,控制条件,Y,N,先判断，后循环,34,二、循环程序设计,（例）,例5.1 试编写一程序把,BX,寄存器内的2进制数用16进制数的形式在屏幕上显示出来。,分析：1、四位2进制数对应一位16进制数；,2、,BX,从左到右四位为一组分别显示；,3、0-9的,ASCII,码为30-39,H，A-F,的,SCII,码为41-46,H；,（0-9,加30,H）（A-F,加37,H）,4、,屏幕显示：,（,DL）,中放入要显示的字符的,ASCII,码；,MOV AH，02H,INT 21H,35,开始,初始化循环计数值（4次）,BX,循环左移4位,取出,BX,的低4位,显示一个字符,循环计数值-1,循环计数值=,0？,结束,Y,N,转换为,ASCII,码,程序见,P162-163,rotate:,36,例5.2 在,ADDR,单元存放着数,Y,的地址，试编制一程序把,Y,中1的个数存入,COUNT,单元中,37,开始,1的个数计数器,0,循环次数计数器,CX,16,Y,左移一次,CF=1,1的个数计数器,+1,CX,CX-1=0,COUNT,1的个数计数器,结束,N,Y,N,Y,Y=0,N,Y,例5.2,38,DATA SEGMENT,YDW 1234H,ADDRDW Y,COUNTDB?,DATAENDS,CODESEGMENT,ASSUME CS:CODE,DS:DATA,START:MOV AX,DATA,MOV DS,AX,MOV DL,0,MOV BX,ADDR,MOV AX,BX,MOV CX,16,REPEAT:,SHL AX,1,JNC NEXT,INC DL,NEXT:LOOP REPEAT,EXIT0:MOV COUNT,DL,MOV AH,4CH,INT 21H,CODEENDS,END START,CMP AX,0,JZ EXIT0,例5.2,JMP REPEAT,39,例5.,4,将正数,N,插入一个已升序排列的字数组的正确位置。该数组的首地址和末地址分别为,ARRAY_ HEAD,和,ARRAY_ END，,其中所有的数均为正数。,解法一：,从数组的尾部开始比较,N,较大，则在比较对象后插入，结束循环,N,较小，则把比较对象及其后元素后移一个字,循环结束的控制：,执行插入操作后结束循环,若,N,比所有元素都小，扫描整个数组后仍无法结束循环，将-1加在数组前可解决该问题,23,37,49,52,32,END,HEAD,-1,23,37,49,52,32,-1,40,开始,(,ARRAY_HEAD-2),-1,初始化变址寄存器,SI,将,N,放在,K,的位置,Kb,或,a,high,b：,数组中无,b，,转到数组无,b,的处理；,若,a,low,b,b：high=mid-1，,继续下一步；,若,a,mid,high，,数组中无,b，,转到数组无,b,的处理；,否则：重复第3步。,50,开始,CX,DI,AX=DI?,BX,(DI+SI)/2,结束,N,Y,N,DI,DI+2,SIDI+2*CX,AXSI?,Y,N,N,N,AX=BX?,Y,AXBX?,Y,N,SI,BX-2,DI,BX+2,DISI?,Y,N,找到的处理,无要找的数时处理,流程图,：,51,程序：,Data segment,array dw ,Data ends,Code segment,Main proc far,assume cs:code,ds:data,Start:push ds,xor ax,ax,push ax,mov ax,data,mov ds,ax,lea di,array,mov cx,di,add di,2,shl cx,1,mov si,cx,add si,di,cmp,ax,di,je match1,jb no_match,cmp ax,si,je match2,ja no_match,Next:Mov bx,di,Add bx,si,shr bx,1,cmp ax,bx,je match3,ja higher,Lower:mov si,bx,Sub si,2,jmp compare,Higher:mov di,bx,add bx,2,Compare:cmp di,si,jbe next,No_match:clc,jmp exit0,Match1:stc,mov si,di,jmp exit0,Match2:stc,jmp exit0,Match3:stc,mov si,bx,exit0:ret,.,52,用跳转表实现多路分支,【例5.10】设某程序有8路分支，试根据键盘输入的数,（18），,将程序的执行转移到其中的一路分支。,53,程序如下：,DATASEGMENT,TAB DW P1，P2，P3，P4，P5，P6，P7，P8,DATAENDS,CODESEGMENT,ASSUME DS：DATA，CS：CODE,START：MOV AX，DATA,MOV DS，AX,MOV AH，01H,INT 21H ；,从键盘上输入一个字符至,AL,SUB AL,30H,DEC AL,SHL AL，1,MOV AH，00H,MOV BX，AX,JMP WORD PTR TAB,BX,P1:,P2:,P7:,P8:,RET,MAIN ENDP,CODE ENDS,END START,
