汽机主要设备安装工艺流程.docx

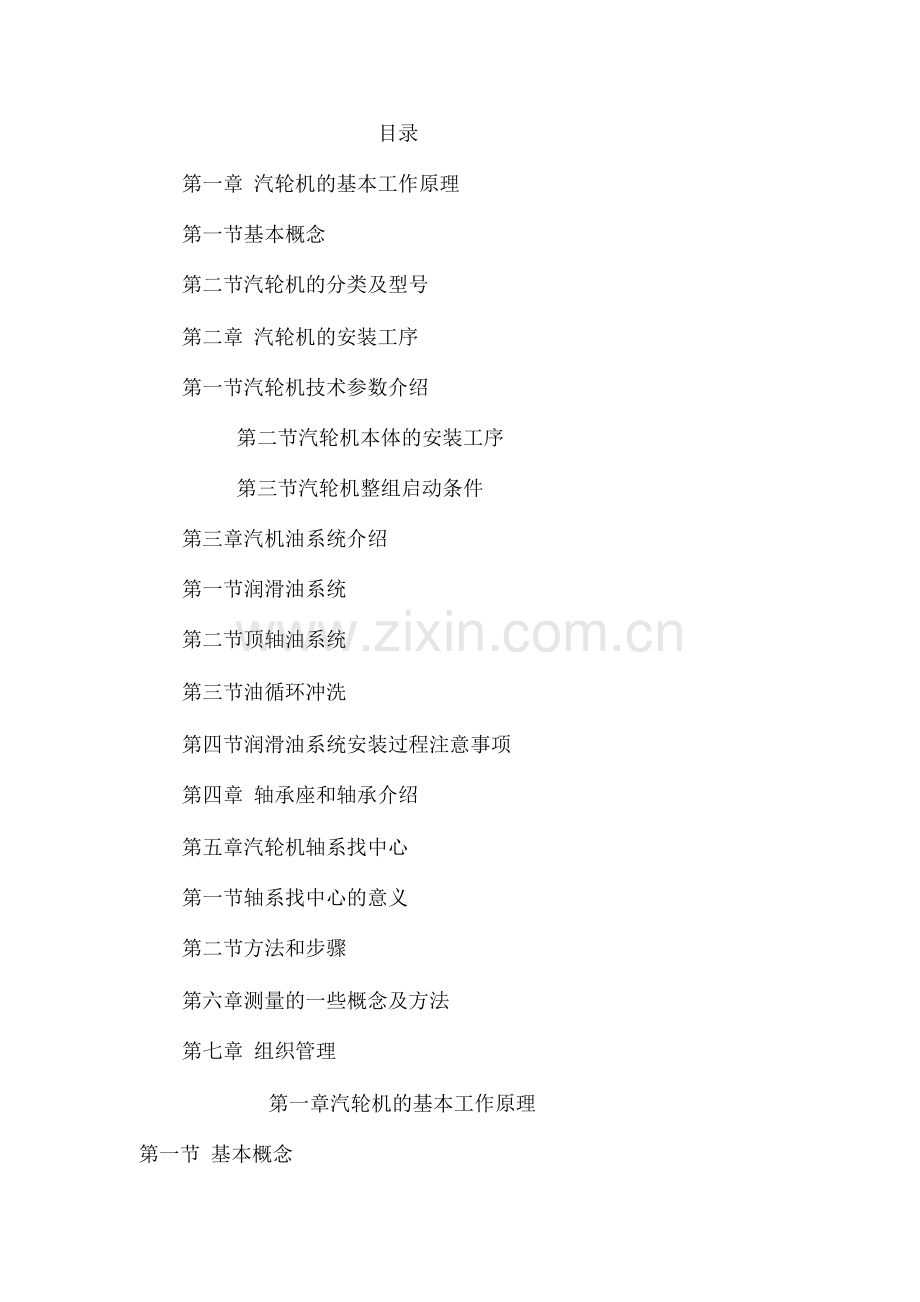

目录
第一章 汽轮机的基本工作原理
第一节基本概念
第二节汽轮机的分类及型号
第二章 汽轮机的安装工序
第一节汽轮机技术参数介绍
第二节汽轮机本体的安装工序
第三节汽轮机整组启动条件
第三章汽机油系统介绍
第一节润滑油系统
第二节顶轴油系统
第三节油循环冲洗
第四节润滑油系统安装过程注意事项
第四章 轴承座和轴承介绍
第五章汽轮机轴系找中心
第一节轴系找中心的意义
第二节方法和步骤
第六章测量的一些概念及方法
第七章 组织管理
第一章汽轮机的基本工作原理
第一节 基本概念
汽轮机是一种以蒸汽为动力，并将蒸汽的热能转化为机械功的旋
转机械，是现代火力发电厂中应用最广泛的原动机。汽轮机具有单机功率大、效率高、寿命长等优点.在汽轮机中，蒸汽的热能转变成旋转的机械能，一般可通过两种不同的作用原理来实现：一种是冲动作用原理，另一种是反动作用原理。
冲动作用原理 由力学已知，当一运动物体碰到另一静止的或运动速度比其低的物体时，就会收到阻碍而改变其速度，同时给阻碍它的物体一个作用力，这个作用力称为冲动力。冲动力的大小取决于运动物体的质量和速度的变化.质量越大，冲动力越大；速度变化越大，冲动力也越大。受到冲动力作用的物体产生了速度变化，该运动物体就做了机械功。
反动作用原理由牛顿第二定律可知，一物体对另一物体施
加一作用力时，这个物体必然要受到与其作用力大小相等、方向相反的反作用力.在该力作用下，另一物体产生运动或加速。这个反作用力称为反动力.利用反动力做功的原理，称为反动作用原理。在反动式汽轮机中，蒸汽不仅在喷嘴中产生膨胀，压力降低，速度增加，高速气流对叶片产生一个冲动力，而且蒸汽流经叶片时也产生膨胀，使蒸汽在叶片中加速流出，对叶片还产生一个反作用力，即反动力，推动叶片旋转做功。
第二节汽轮机的分类及型号
1。汽轮机的分类
分类
类型
简要说明

按工作原理
冲动式
由冲动级组成，蒸汽主要在喷嘴中膨胀，在动叶中只有少量膨
胀
反动式
由反动级组成，蒸汽在喷嘴和动叶中膨胀程度相同，由于反动级不能做成部分进汽，故调节级采用单列冲动级或复速级
按热力特性
凝汽式
排汽在高度真空状态下进入凝汽器凝结成水。有些小汽轮机
没有回热系统,称为纯凝汽式汽轮机
背压式
排汽直接用于供热，没有凝汽器。当排汽作为其它中低压汽轮
机的工作蒸汽时，称为前置式汽轮机
调节抽
汽式
从蒸汽某级后抽出一定压力的部分蒸汽对外供热，其余排汽仍进入凝汽器。抽出的供热蒸汽需进行调节，以适应用户的需要。根据供热要求，又有一次调节抽汽和二次调节抽汽
抽汽背
压式
具有调节抽汽的背压式汽轮机
中间再
热式
进入汽轮机的蒸汽膨胀到某一压力后，被全部抽出送往锅炉的再热器进行再热后，再返回汽轮机膨胀做功
混压式
利用其它来源的蒸汽引入汽轮机相应的间隙，与原来的蒸汽一起工作，通常用于工业生产的流程中,作为蒸汽热能的综合利用
按汽流方向
轴流式
组成汽轮机的各级叶栅沿轴向依次布置，汽流方向的总趋势
是轴向的，绝大多数汽轮机属轴流式
辐流式
组成汽轮机的各级叶栅沿半径方向依次排列，汽流方向的总
趋势是沿半径方向的
3
按用途
电站汽
轮机
用于拖动发电机，汽轮发电机组需按供电频率定转速运行，故也称定转速汽轮机。主要采用凝汽式汽轮机，也采用同时供热供电的汽轮机，通常称之为热电汽轮机或供热式汽轮机
工业汽
轮机
用于拖动风机、水泵等转动机械,其运行速度经常是变动的，
也称为变速汽轮机
船用汽
轮机
用于船舶推进动力装置,驱动螺旋桨。为适应倒车的需要，其
转动方向是可变的
凝汽式供暖汽轮机
在中低压缸连通管上加装碟阀来调节供暖抽汽量，抽汽压力不像调节抽汽式汽轮机那样维持规定的数值，而是随流量大小基本上按直线变化
按进汽参数
低压汽
轮机
新蒸汽压力小于1。5MPa
中压汽
轮机
新蒸汽压力为2MPa〜4MPa
高压汽
轮机
新蒸汽压力为6MPa~10MPa
超高压
汽轮机
新蒸汽压力为12MPa~14MPa
亚临界
汽轮机
新蒸汽压力为16MPa〜18MPa
超临界
汽轮机
新蒸汽压力超过22。8MPa
4
按功率
大功率
汽轮机
2MW 以上的汽轮机
小功率
汽轮机
按我国目前状况，为25MW以下的汽轮机
2.汽轮机的型号

2.1国产汽轮机的表示方法
△ XXXXX
1111
汽轮机类型额定功率，MW蒸汽参数,MPa、C变形设计次序
2。2国产汽轮机类型的代号
代号
类型
代号
类型
N
凝汽式
CC
两次调节抽汽式
B
背压式
CB
抽汽背压式
C
一次调节抽汽式
H
船用式
2.3汽轮机型号中参数的表示方法

汽轮机类型
蒸汽参数表示法
示例
凝汽式
主蒸汽压力/主蒸汽温度
N50-8.82/535
中间再热式
主蒸汽压力/主蒸汽温度/再热蒸汽温度
N3 —16。7/537/537
一次调节抽汽式
主蒸汽压力/调节抽汽压力
C50-8.82/0 118
二次调节抽汽式
主蒸汽压力/高压调节抽汽压力/低压调
节抽汽压力
CB25-8.82/0 98/0.118
背压式
主蒸汽压力/背压
B50-8。82/0.98
5
3。汽机本体部件介绍
汽机的部件这里我们以图片的方式介绍
3.1低压缸构造
① 汽机侧低压外缸下半
② 靠近汽机侧低压外缸下半
③ 靠近电机侧低压外缸下半
④ 电机侧低压外缸下半
3.2轴承箱构造
下图是前轴承箱的结构图：
图中表示了前轴承箱排油管、前轴承箱滑块、配键、地脚螺丝、基架3.3高压缸构造
3.4缸体部分俯视断面图
3。5轴承构造
3。6隔板构造
3。7转子构造
3.8汽封片构造
3.9推力瓦构造
3.10联轴器构造
3。11连通管构造
3。12实地安装中的汽轮机
第二章汽轮机的安装工序
从上一章的图片及说明资料中我们对汽轮机本体的构造有了一个大体的认识，为了帮助同学们形成整体的概念，下面我们从汽机运行的条件入手逐步介绍相关的设备安装知识和流程
第一节汽轮机技术参数介绍
以东方汽轮机厂的6MW汽轮机为例：
型号：N6 —24。2/566/566型
形式：超临界、一次中间再热、单轴、三缸四排、凝汽式汽轮机
额定功率：6MW
旋转方向：自汽轮机向发电机看为顺时针方向
主汽门前汽压:24 2Mpa
主汽门前汽温度：566°C
再热主汽门前汽压：4。11 Mpa
再热主汽门前汽温度：566C
配套锅炉：东方锅炉厂生产
配套发电机:东方电机厂生产的QFSN —6—2 — 22A型，水-氢-氢 冷
却系统
第二节 汽轮机本体的安装工序
见附表1
第三节汽轮机整组启动条件
① 汽轮机扣盖完毕，各辅机分部试运调整结束，除氧器安全门效验合格，辅汽联箱安全门效验合格；
② 配合热工，电气进行有关保护，联锁装置远方操作和电动、气动，
液动阀的调整试验，并投运正常；
③ 锅炉竺结束，汽机辅助汽管道吹管完成，管道系统恢复
④ 汽轮机润滑油系统，密封油系统循环冲洗结束,油质符合部颁标准;
⑤ 机组DEH控制系统（汽机数字电流控制系统）调试完毕；
⑥ 旁路系统调试结束；
⑦ 场地平整，通道畅通，照明符合运行操作巡视要求；
⑧ 机组现场通讯设施，联系信号良好，消防设施完备；
⑨ 化学专业的机组启动中，应储备足够的除盐水，以便补充之用，凝汽器真空灌水查漏完成；
⑩ 调试阶段的调整试运操作，应听从调试人员指挥，非紧急情况下的运行操作指令应逐级下达、任何重大操作及系统运行方式的改变，均需经过值长发令，专业范围内的操作由调试人员指导，通过当班司机进行
第三章汽机油系统介绍
第一节润滑油系统
润滑油系统安全可靠，对汽轮机的正常运行有着非常重大的意义,该系统安装质量好坏直接影响到系统运行。所以熟悉润滑油系统，对于安装电厂的人员来说是非常重要的
1。6MW机组的润滑油系统图
2. 润滑油的作用：
A、润滑轴承带走因磨擦产生的热量
B、提供调节保安油
C、提供发电机密封油系统用油
D、提供顶轴油系统用油
E、为盘车装置提供润滑
3. 润滑油系统及部件:
A、动力部分
汽轮机启动时由润滑油泵供油，当汽机转速达到一定值，主油泵的出压力高于润滑油泵出压力时，改由主油泵供油，润滑油泵切停，如果在运行过程中发现故障或润滑油压下跌，可开启直流辅助油泵供油。在主油泵投入供油之前，由于主油泵是在零流量下工作的,为防止泵内的油温因叶轮转动磨擦发热而升高，设计有起动排油门,在启动工程中主油泵有一部分流量通过启动排油门泄至前轴承箱内.
B、供油走向
动力油泵出的高压油经逆止阀后：一路通过冷油器送到各轴承及盘车装置，根据各轴承负载大小，某些轴承进、出设置有节流孔板，控制各轴承的进油量，而至盘车装置的油经过一电磁阀，电磁阀在汽机转速降至一定数值时打开喷油。一路回到主油泵进，其中分一支路供密封油系统作为低压备用油，汽机运行，主油泵投用时，在进入射油器之前，主油泵出还有一路油经逆止阀和节流孔的供调节保安及密封油系统高压备用油用，其作用与氢密封备用油泵相同。
C、润滑油附属系统
润滑油附属系统包括
① 输送油系统：该系统一般设置1个储存油箱，输送泵及相关管道，可储存备用油，供主油箱补油和放油用。
② 事故排油系统:事故发生情况下，油箱内的油通过两个串联的截止阀排至厂房外的事故排油井内.
③ 油净化系统：该系统包括净化油箱（净化器），齿轮油泵和相关管道等，在主油箱和净化油箱之间打循环，可除去油系统中的固体杂质和水份.
④ 排油烟系统：该系统包括排油烟风机和排油烟管，可除去油系统中的油烟和部分水份。
第二节顶轴油系统
汽轮机启动时，转速低，轴颈线速度小，不易建立起油膜。为了减小盘车电动启动力矩和轴承的磨损，在轴承垂直正下方送入高压油，强制形成静压油膜，把轴托起，使轴颈与轴承间静止状态开始就是液体润滑。
顶轴油系统一般从冷油器后取油，经过顶轴油泵（一般采用柱塞泵）后供给各个轴承使用。我们一般采用恒压式顶轴油系统，亦即通向各支持轴承的高压油都由同一泵供给.从润滑油母管的来油经过滤油器后进入泵，泵排出的高压油首先汇集到一母管，然后经各支持轴承的压力油管到静压油腔.各轴承之间都装有逆止门和节流门。逆止门是为使机组运行时防止轴承中的压力油泄走.节流门用来调整需要的顶轴油压,以达到需要的顶起高度。
顶轴油系统能否安全可靠运行，直接影响机组的盘车。汽轮发电机在冷态启动时，首先应将顶轴油系统投入，当盘车装置投入后再将系统切除，一般情况下，盘车的转速都是由能建立起完整的油膜的最小轴颈线速度来定的。所以盘车投入后，无需长期投入顶轴油系统。在停机时，当转子惰走到接近盘车转速而未投入盘车装置时，应立即
10投入顶轴油系统，当盘车装置投入后应将顶轴油系统切除。
在长时间停机期间应间隔将顶轴油系统投入几次,这样可避免顶起油压增加.
第三节油循环冲洗
润滑油质的好坏，直接影响到油系统的正常运行，规程对汽轮机投运前油质的要求有明确的规定，为达到这一要求，我们需要对润滑油系统进行冲洗。
1. 冲洗范围
A、润滑油流经的全部管路（包括高压顶轴油管路及油净化设备的连接管路）
B、所有润滑油系统的阀门（包括过压阀）
C、油泵
D、油箱
E、滤油器
F、冷油器
G、射油器
H、调节保安部套连接管道
I、轴承箱和轴瓦
J、密封油系统（不包括压差阀和平衡阀）
2. 油循环冲洗过程的原则
A、增大冲洗循环油用量，将所有的阀门处于最大开度，并拆除一切不必要的限制油量部件，如节流装置、过滤器芯等，而用临时
11
短管连接起来。
B、交直流润滑油泵同时投入运行，必要时可使用大流量冲洗装置。
C、在区域上，油循环不可以分成几个回路进行，例如密封油系统单独冲洗，主油泵可作为一个回路冲洗，轴承润滑油路可作为一个回路冲洗.
D、时间上，应阶段冲洗
a）首先冲洗主油箱，储油箱，油净化装置之间的油管路至清洁
b）不进轴瓦（外部短接）冲洗油管（油质达到一定程度后才能进入诸如冷油器之类的易沉积部件冲洗）
c）油质化验合格后，可隔砂布和滤网进轴瓦冲洗至合格。
E、新装机组油系统冲洗时，应使油温发生冷热交替变化（可定期投入油箱加热器），并对露在外面的管路及现场焊缝用小于3.6KG的铜锤或振打装置敲击，清除焊渣及其它杂物。
F、滤网应定期清理，必要时可在主油箱和滤油机之间打小循环。
G、冲洗过程应检查系统有无漏油，现场应采取严格的防火措施。
H、冲洗结束后，排去冲洗油，清洗残油部位（如油箱、轴承箱等）后，方可装入合格的新油.
在油循环过程中，如果我们有条件使用大流量冲洗装置的话，将起到事半功倍的作用。
大流量冲洗装置使用的是单级双吸离心、泵，流量大，因而，在系统管路中形成高速液流，有极强的冲洗力，可将积存贴附在管道内壁的污物冲掉。由于该装置功能多，设备是集装装置的形式，易于控制,
12并且效果好.它配有加热器，可间断工作，造成油温变化，可加速管道内壁污物的脱落，同时启动主油箱顶部的排油烟风机，可将油内水份去除。其液力冲击机构，可使管道内的油液形成振荡，进一步提高冲洗效果，它本身装配有粗、细滤装置，并可操作粗滤网反冲洗.但由于其空间大，使用时设备用总功率哟250KW）大，流量大，要求主油箱容积够大，所以使用受到一定的限制.
第四节润滑油系统安装过程注意事项
油系统安装质量的好坏，直接影响到油系统的运行，所以在安装过程中，要严格控制质量，针对工程中实际出现的问题，我们有必要对以下几方面进行阐述：
1. 主油泵
主油泵一般情况下是离心式油泵，在检修过程中，以下几方面应特别注意：
A、泵壳水平面应接触严密，紧1/3螺栓后用0.05MM塞尺检查应塞不进，水平结合面一般不使用垫料.
B、轴颈的径向晃度一般不大于0.03MM,叶轮密封处的径向晃度一般不大于0。05MM。
C、油泵叶轮左右挡油环的密封间隙应相等,否则挡油环的漏油量不同造成叶轮左右侧与泵壳之间的腔室中的压力分布不对称，将引起轴向推力的变化。当两侧间隙相差超过0°1MM时就可使得推力轴承工作不正常.
D、密封环与叶轮端面的轴向间隙一般为2~3MM，当主油泵轴与汽
13轮机轴为刚性连接且推力轴承位于中轴承时，冷态调整轴向间隙应考虑热态下高压转子相对膨胀值。
另外，由于某些新机组主油泵在切换至投入运行时由于流量增大与轴承润滑油需要量过多之间的矛盾造成润滑油压下跌，需要启动辅助油泵，针对这一问题，可与厂家联系，将各轴承进、出油管节流孔调整至适当值。
2。主油箱
A、油箱就位安装时，纵横中心线和标高的允许偏差为10MM,油箱上安装的立式油泵的平面应保持水平。
B、油箱内射油器的各项尺寸要复核是否符合厂家要求，吸入应在油箱最低油位以下
3。冷油器
A、冷油器内部应彻底清理干净，管束、隔板与外壳的间隙及油的流向应符合要求.
B、冷油器油侧应进行1。5倍工作压力的水压试验，对于带有膨胀补偿器的冷油器，试验时应进行采取加固措施，防止损坏补偿器。
C、冷油器串、并联切换阀应进行检查，以防止切换不到位。
4。油管路
A、进油管应向油泵侧有1/10的坡度，回油管应向油箱侧倾斜，
坡度不小于5/10有条件的以30/10〜50/10为好。
B、所有油管在安装前，有条件的话，可进行酸洗，无条件的也需
14打砂，去除锈皮、氧化层等，对于管路未全部安装连通的，需将油管敞部分临时严密封闭.
C、顶轴油管接头应采用套管焊接，由高压合格焊工施焊，焊至轴瓦上的顶轴油管均应考虑膨胀补偿。
D、润滑油管上的翻板式逆止门的挂耳焊接强度应检查是否合格，否则应打磨重焊。
第四章轴承座和轴承介绍
汽轮发电机组的轴承根据其作用可分为支持轴承与推力轴承，前者支持转子的全部重量，后者承担转子转动时的轴向推力。因此，它们工作的好坏直接影响到汽轮机组是否能安全运行。
1。支持轴承
1.1支持轴承的工作原理
在轴承中为了使轴颈与轴瓦不发生干摩擦，轴颈与轴瓦之间形成楔形间隙，并要送入一定压力的润滑油.轴颈在旋转时，附着的轴颈表面与轴瓦之间的润滑油被层层拽动。由于润滑油的粘滞性，使油在轴瓦中产生速度梯度，形成将轴颈托起的压力。随着转速的升高，在轴颈与轴瓦之间形成一定厚度的油膜，将轴颈托起.轴颈悬浮在楔形油膜上转动，从而避免金属之间的干摩擦。油膜压力的分布是不均匀的，油膜的形成受转速、润滑油粘度、轴颈与轴瓦的间隙以及轴承上的负荷有关，当温度升高时润滑油的粘度降低，油膜厚度减薄，在速度较底时不易建立,当转速为定值时，油膜厚度随轴承的负荷增加而减薄，此时油膜的承压能力增
15加(刚度增加)。从理论上讲，轴承允许有2Mpa的负荷及50m/s的轴颈圆周线速度，一般认为能形成油膜的最低轴颈圆周线速度约为 0.65m/s
1.2支持轴承的种类和结构
在大型汽轮机中，轴承按其轴承座内的支持方式，可以分为圆筒形和球面形两种。按轴承的油楔可分为圆形、椭圆形和三油楔等形式。
1) 圆形轴承：轴承合金面是一个圆筒，这是最原始的轴承形式.结构简单，润滑油的消耗量和摩擦损失都较小，但其只是下部形成一个油楔，在高速轻载条件下，油膜刚性差，容易引起振动，该种轴承近年较少使用。结构：内径等于轴颈直径D加顶部间隙a，而顶部间隙一般为2D/10，两侧间隙b各为D/10。下部修刮出与轴颈接触区域。其接触角的大小，随轴瓦长度L与轴颈D之比值，以及轴承负荷的大小有所不同，一般为60C左右,在L/D小于1~0。8或轴承负荷大于0.8〜1Mpa时，也可能达到75°C~90°C.
2) 椭圆形轴承乌金表面呈椭圆形，椭圆的长轴在水平位置。轴承的上部和下部各有一个油楔，二者相互作用可得到较好的油膜刚度，使转子不易在垂直方向上产生振动，因此虽然椭圆形轴承耗油和摩擦损失都大于圆形轴承,但近年广泛使用。结构:其顶部间隙约为D/10，两侧间
16隙各约为2D/10,即内孔上下直径是D+D/10，左右直径是 D+2D/10.
3）三油楔轴承：轴瓦两端的阻油边内孔为圆筒形，其半径
稍比轴颈的半径r大，使与轴颈在半径方向形成的间隙△ r为0.12~0.15r内孔中开有三个油楔及三个进油，每个油楔的楔形部位长S1与所占弧长S之比约为2/3楔深P等于4/3~3/△r,而三个油楔所占的弧长和位置，是根据汽汽轮机转子的转动方向及轴承的负荷来确定的，但每一个三油楔轴瓦总是有一个较长的油楔位于轴瓦的下部，其余两个较短的油楔位于上部的两侧，当转子转动时，三个油楔都在建立起油膜，三个油膜的压力对轴产生F1、F2、F3三个作用力，使轴稳定在轴瓦中转动，为避免轴瓦中分面将油楔切断，轴瓦中分面需与水平面成一倾角，三油楔轴承抗振性能十分优越，不但在垂直方向上，而且在水平方向上都有较好的抗振性能，根据试验测定，在运动中三油楔轴瓦的轴心轨迹为圆形（椭圆轴瓦的轴心轨迹为椭圆形），水平方向的振幅要比椭圆形瓦小3~4倍，垂直方向上的振幅也较小.但其结构复杂，制造和检修都较为困难，特别是中分面和水平面成一倾角，给检修工作带来不少麻烦.在同样载荷下其耗功量较大，因此三油楔轴承适合轴瓦载荷极大（比压大于2Mpa ）或载荷特别轻（比压在0.7Mpa以下），
17抗振性能差的条件下使用.
另外还有椭圆四油楔轴承、四油楔轴承、三油叶轴承、可倾轴承等等，在此就不一一介绍了。
1。3轴承的制造材料
轴承体采用铸造成型，一般用HT20 —40和HT25-47灰铸铁制造，综合式轴承体多用ZG25铸钢制造。轴承垫铁通常用A3钢板，轴承合金多用ChSnSb11-6锡基轴承合金又称巴氏合金，俗称乌金）。
1.4支持轴承的安装方法
1。4。1预检修
新的轴承在安装前均需应进行预检修，以确保轴承质量.
A、用煤油仔细清洗轴瓦及轴瓦洼窝，检查轴瓦是否有裂纹、砂眼、沟缝、剥落或脱胎等现象。检查轴瓦是否脱胎，可将轴瓦浸入盛有热润滑油或煤油的容器约24小时后从容器内取出，将其擦干，用手指压紧乌金，若自乌金与瓦胎的结合面处有油被挤出，则说明乌金脱胎。若发现脱胎，应进行轴瓦重新绕注。
B、清洗检查后，将轴瓦放在轴承座上，用塞尺检查垫块与轴承洼窝的接触情况，要求0。03~0。05mm塞不进，垫块与洼窝接触面要经过研刮，要求接触面达75%以上。由于考虑到转子放在轴瓦上后，重力作用可能会使轴瓦变形两端翘起，为防止该现象，可抽去轴瓦底部垫块下的垫铁约0.03〜
180.05mm厚，即可使加上转子重量后各垫块负荷分配更为均匀但若a=90C，则不需做以上处理）。
C、为确信轴颈接触到下轴瓦全长的承力面上，先将转子在支架上安放妥当，再将下轴瓦合并在与转子相对应的轴颈上，沿轴颈圆周转动下轴瓦，来回转动几次后，将轴瓦自轴颈上取下，对发光处进行修刮，从而初步检修了解轴颈与下瓦的接触情况。
轴承的安装
轴瓦与轴颈接触面调整及间隙调整
A、将轴瓦放入轴承座，吊入转子，盘动后根据接触情况修刮轴瓦，下瓦与轴颈接触角以有一定要求。圆筒形轴瓦一般为60°C,最大可达90°C;椭圆形轴瓦一般为30°C~60°C。在此角度内应沿下瓦全长接触达75%以上并均匀分布，超过此角度的接触面应刮去.
B、轴瓦间隙数值应符合制造厂规定，如无规定则按下列规定:
1.轴颈大于1mm时，圆筒形轴瓦的顶部间隙a为轴颈直径的1。5~2/10 （轴颈直径较小时，取较大间隙值）；两侧间隙b各为顶部间隙的一半。2。轴颈大于1mm时，椭圆形轴瓦的顶部间隙a为轴颈直径的1〜1。5/10（轴颈直径较小时，取较大间隙值）;两侧间隙b各为轴颈直径的1.5〜2/10。
C、轴瓦顶部间隙的测量和调整。轴瓦顶部间隙，一般在转子对
19
汽封洼窝的中心及靠背轮中心找正后进行检查，通常用压铅丝的方法进行测量。取2~3段直径比轴颈间隙约大0.50mm，长约50~80mm的铅丝放在轴颈和上、下轴瓦的结合面上，然后扣合上半轴瓦，均匀紧好轴瓦结合面上的螺栓，使结合面全部压紧，再拧下螺栓，吊出上瓦.用千分尺测量各处铅丝的厚度，取其平均值，根据铅丝平均厚度差，就可测出轴瓦顶部间隙，当上瓦顶部间隙较小时，可修刮上瓦顶部乌金,或在轴瓦水平结合面处垫以适当的紫铜片垫片，垫片不允许拼接，并应布满整个水平结合面;若上瓦顶部间隙过大，可在上瓦补焊乌金，然后加以修刮。
D、轴瓦两侧间隙，应沿轴瓦全长均匀一致，其数值可用塞尺自下瓦四角处测量，塞尺插入深度以15~20mm为佳。下瓦两侧间隙应呈楔形，应用不同厚度的塞尺片，由厚至薄顺序连续测试，根据插入深度，判定间隙是否均匀地呈楔形。
2。推力轴承
2.1推力轴承的工作原理和结构
推力轴承分为综合式和单置式两种。大型汽轮机都采用综合式推力轴承（即推力轴承和支持轴承合为一体）。轴承的瓦枕两侧有齿形定位环，用其厚度的变化来调整汽轮机动静部分的轴向间隙。推力盘两侧都有推力瓦块，主要受力的一侧称工作瓦块，另一侧在正常运行情况下不受力，称非工作瓦块。推力瓦块的背部有定位销孔，定位销子装在定位环上，定位环的
20作用是固定推力瓦块的位置并使其受力均匀.非工作面侧的定位环后面有调整垫圈，供调整推力间隙用.
2。2推力轴承的检查及安装
1) 推力瓦乌金接触面的检查
推力瓦要求与推力盘接触均匀，否则会造成瓦块过热、磨损，甚至烧瓦，故安装时必须做到：
A、各瓦块厚度一致:将推力瓦块的乌金面与平板贴平，来回移动推力瓦块,用千分表测量每块推力瓦的厚度,使其误差不大于0。02mm;
B、检查推力瓦固定环的厚度应均匀一致；
C、推力瓦安装的承力面要和推力盘平行。取出推力瓦，检查时把转子压在下瓦上，测量推力盘至承力平面各处距离应均匀一致；
D、用千分表测量推力盘的瓢偏度不大于0.03mm，并在推力盘的平面上搁上水平尺，以塞尺检验推力盘平面是否有凹痕及凸肚。当发现推力盘上有线致擦伤或凹痕时，应用磨光板涂以研磨砂或凡士林进行研磨。
2) 修刮瓦块乌金，并用涂色法检查推力盘与乌金的接触面。将球面座下半装入轴承座，在推力盘两侧涂上一层薄薄的红丹后，吊入转子，装上安装环和推力瓦片的组合件，和上球面座上半，并扣合推力轴承的上盖,紧好螺栓，然后盘动转子，并推动转子压向工作瓦块
21
和非工作瓦块.然后检查接触的印痕，推力瓦块最后还应经不涂色干磨检查,使检查结果更为准确。修刮好的瓦块，其接触面积应占承力面积的四分之三以上，并接触均匀.
3）推力轴承在轴承座里要装配紧密。转子的轴向推力一般有十几吨至几十吨，由于各部件装配都有一定间隙，故推力盘虽有推力瓦块支撑的情况下仍会产生轴向位移。转子的轴向位移直接影响汽缸内部动静部件之轴向间隙的变化，所以不允许太大
第五章汽轮机轴系找中心
第一节轴系找中心的意义
使汽轮发电机转子的中心、轴线符合设计要求，使其轴系的中心线成为一条平滑的曲线，从而减小了由于轴系的不同心而造成转子的振动和扰动，使机组能够安全运行，所以轴系找中心是汽轮发电机安装过程中一个至关重要的环节。
第二节方法和步骤：
1. 方法:轴系找中心有多种方法。一般常用的方法有两种，即千分表法和塞尺法.具体根据所装机组的形式结构来确定。轴系找中心是通过测量相邻靠背轮的同心度及端面平行度来实现测量数据的，然后通过调整轴承箱或轴承的高度，从而使转子升高或降低，达到设计所要求时为止，具体是调整轴承箱还是轴承，要根据所测数据及安装情况来确定，一般情况若是要求调整比
22
较大时，需调整轴承箱的标高;若是调整比较小时，可通过调整轴承的标高来达到目的。
（1）千分、百分表
千分、百分表就是利用千分表来测量靠背轮的同心、度及端面平行度，具体是以一个靠背轮为参考点，在此靠背轮垂直方向装一个千分表，在水平方向上安装两块百分表,详见图1所示。
之所以在测量平行度时安装两块千分表，是为了抵消由于轴串而造成的影响，采用千分表测量时，两个转子转动过程中，应注意避免冲撞，防止千分表振动引起的误差。当转子转过四个测量位置重新回到起始位置时，测量圆周的千分表读数应与原始值相同。测量端面值的两个千分表读数之差与起始位置时的差值相同，详见下图
（2）塞尺法
其方法如图2,其与千分表法的区别就在于测量工具的不同,其测量圆周及端面时采用的是塞尺或塞块进行测量，而不是通过千分表来测量圆周和端面的读数。在用塞尺测量时，每次塞尺插入的深度、方向、位置以及使用的力量都要力求相同，在测量圆周值时，塞尺塞入力量不要过大，以防转子走动，引起误差，详细如下图
（3）测量值的计算
测量时，在靠背轮的相应位置上，每隔90°画出记号，然后将两靠背轮用螺丝连在一起，但螺丝不能拧紧.使两转子是自
23由状态，此螺丝的直径必须小于两个靠背轮的螺孔5MM以上,以保证两转子处于自由状态，以两根轴以0°的位置，依次转到90°、180°和270°的位置，在每一个位置都要保持两靠背轮上记号对准，这样可消除靠背轮晃度、瓢偏度和轴串的影响。其值如下图所示。
记录时应注意用塞尺发测量的数值和用千分表测量的数值是相同的，此外记录时还要记明表架片所在的靠背轮，否则容易会造成圆周值读数值的错误，对于所测量值进行计算。
1) 两靠背轮中心偏移量，即调整值①在垂直方向上为(A1 -A3 ) /2当A1 >A3时，若是千分表所测得的值则说明千分表架片在靠背轮的转子中心、低于相对靠背轮的转子中心；若是塞尺法所测得的值，则说明片架在靠背轮的转子中心、高于相对靠背轮的转子中心；当A1〈A3时，则其结果相反。②在水平方向上与垂直方向上亦然。
2) 两靠背轮端面的张方向叫张值：两靠背轮端面在垂直方向的张值为B1-B3;当B1>B3时为上张，当B1〈B3时为下张,两靠背轮端面水平方向的张值为B2 -B4 ;当B2 >B4时为右张，当B2〈B4时为左张。
2. 转子靠背轮找中心的调整
当两靠背轮中心偏移或张值不符合设计要求时，需对靠背轮进行调整，其高低左右的调整是通过移轴承箱或调整轴承瓦枕的调整块来实现的，在调整中心时，对于多条转子所组成的轴系，其调
24整时应综合考虑，其调整对其它转子和轴系的影响，造取最佳方案.
通常情况下，是一个转子的位置已固定，而对其它转子进行调整，下面我们只介绍两条转子，一条固定而调整另一条转子的基本方法，并且都是要求两靠背轮同心并平行其有以下三种情况：
1) 两靠背轮同心、但不平行的调整方法，如下图所示，
为了使两靠背轮同心又平行，假设以A点为固定点将转子进行旋转，直至两靠背轮平行为止,其旋转后的状态如图5所示,设其张值为b,则由图可知b=B1-B3, EE/=b/2由下图可知
AAEE' -AADD ’即三个三角形相似，由此可得
ABADDD、
==贝 q
A E EE/ A E EE,e-ABXEEL L1XEE'_ LlXb/2 Lib===
A E A E D/2 D
1 11= ———— 1=————X=1————2)Xb所以III、IV两轴承的调整值：1'2D
(L1+L2) Xb
y 2D
I 1 L
既第III轴承需抬高y 1= 1 ——
\L1Qju) Xb
第IV轴承应抬高y 1 =——-一
D
25
2）两靠背轮平行但不同心的调整方法，如下图
两靠背轮平行则B1=B2=B3=B4.由图可知为了使靠背轮同心、，则III、IV轴承同时抬高 y，即：y=（A1 -A2）/2=a/2（A1、A2 表数）
3）两靠背轮即不同心又不平行的调整方法，其如下图所示
此种情况是以上两种情况的综合，其调整方法为首先将III、V轴承同时抬高y=a/2此时两靠背轮就成为同心但不平行的情况，然后再将I轴承抬高y1=L1b/D，将V轴承抬高y2=b（L1+L2）/D，则就取成既同心又平行的情况;或是首先将I轴承抬高y1=L1b/D ,将V轴承抬高y2=b （L1+L2 ） /D,此时两靠背轮将成为平行但不同心的情况，然后再将I、V轴承同时抬高y=a/2,则就取成既同心又平行的情况，而符合要求.此时，I、V轴承总的调整值为：y1 =y1+y=a/2+L1b/2y2，=y2+y=a/2+ （ L1+L2 ） b/D
以上是对靠背轮找中心方法的简要介绍，而具体工作中，由于情况的不同，及其设计要求的不同，而进行具体分析。
第六章测量的一些概念及方法
1. 轴颈的椭圆度是轴颈任一横断面处最大直径与最小直径之差值.
2. 轴颈的不柱度一一-是轴颈任一纵断面（过中心轴线）最大直径与最小直径之差值。
3. 端面的瓢偏值的测量方法在被测端面给定直径的圆周上，相对180°位置各安放一个垂直于端面的百分表，盘动转子,两表同时指示的最大差值减去最小差值，取其半数为瓢偏值。
26
例如:某联轴器瓢偏度测量记录如下表所示(单位：MM)
位置
A表
B表
A—B值
1—
-5
0。50
0。50
0.
2-—
6
0。52
0.51
0.01
3——7
0.52
0。52
0.
4-—
8
0.51
0.53
-0。02
5--1
0.50
0.52
-0。02
6——2
0.51
0.54
—0.03
7-—
3
0.52
0.54
-0。02
8—-
-4
0.52
0。53
— 0.01
1-—
5
0。51
0.51
0.
可求得瓢偏值=[(A —B )最大一(A-B )最小]/2=[0.0— ( -0.03] /2=0。02

4. 晃度的测量方法一用百分表垂直指向被测端面的轴心，转子轴颈在支持面上盘动，被测表面上各读数最大值与最小值之差，为外圆的径向晃度.
例如：某轴颈晃度测量记录如下单位:MM)
(1)0。50(2)0。50(3)0。51(4)0.52(5)0.52(6)0。52(7)0.51
⑻ 0.51 (9)0.50
其晃度值=最大一最小=0。52 — 0。50=0.02MM
说明5、6点高，1、2点低
第七章组织管理
27
1. 全面质量管理的基本方法:概称P、D、C、A循环法即P计划;D执行；C检查；A处理等四个阶段周而复始的循环工作。这四个阶段，又可统分为八个步骤。即：第一步，分析现状，找出存在问题；第二步，分析产生质量问题的各种因素；第三步，找出影响质量问题的主要因素;第四步，针对主要因素，制定改进计划和措施；第五步.执行计划；第六步，检查执行计划的结果；第七步，总结经验教训；第八步，找出本次循环尚未解决的问题，转入下一次P、D、C、A循环中去。
2. 全面质量管理的基本核心、是：强调以提高人的工作质量来保证工程质量，达到全面提高企业和社会经济效益的目的.
3. 三级安全教育的划分是：公司或处厂进行“安全基本知识教育”，队或工地、车间进行“专业安全规程教育”，班组进行“安全操作教育”.
4. 对已发生的事故要坚持：事故原因分析不清不放过；事故责任者和群众没有受到教育不放过；没有防范措施不放过等三不放过原则。
5. 电力建设施工的三个阶段是：施工准备阶段、施工阶段、交工验收阶段。
6. 施工准备阶段要求达到的“五通一平”是指施工现场达到公路、铁路、通讯、水、电五通和场地平整.
7。班组在施工准备阶段应做好以下工作：
1）班组工作场地的管理、场地准备，要求符合施工流程，设
28备材料堆放有条理，场地整齐、清洁、畅通、方便，为安全、文明施工创造条件；
2）工器具的管理，班组对所需使用的工器具进行清点、补充、检查、检验，并落实管理制度和办法.
3）编制和请签施工任务单和做好技术交底工作。
4）组织有关技术培训和岗位练兵，提高施工技术水平。
8。班组对上级下达的作业计划，要做到三清、四细、五落实。三清是指：工程施工项目和施工范围清楚、图纸清楚、工期要求达到的形象进度清楚。四细是指:质量要求细、安全措施细、施工方案细、技术交底细.五落实是指：人员、材料、设备、机具协作条件落实。
9。施工任务单的内容有
1）施工任务部分：工程项目、工程量、形象进度、开完工日期、工期天数等
2）施工措施部分:质量、安全、工艺、节约和施工措施；
3）限额领料卡:材料需用量及实际领用记录；
4）人工定额需用量及实际耗用记录；
5）机械需用量及实际使用记录。
10。施工技术管理的制度，主要有：技术责任制、图纸会审制、技术交底制、设计变更制、材料代用制
11。设备交付施工单位时，应具备以下文件：
1）设备供货清册和设备装箱单
2）设备的说明书和技术文件
29
3）设备出厂证件和检验记录
4）规定份数的设备装配图和部件结构图
12. 在施工现场，影响工程质量的五大因素是：人、机械设备、材料、工艺、环境
13. 网络计划的优点：
1）它富于直观性。它把整个工程的所有工序联成一体，使各工序之间的关系明了，便于施工者掌握工序的轻重缓急；
2）网络计划富于逻辑性。它的编制过程，是对工程进行深入调查，认真分析研究的过程，有利于克服编制的主观盲目性，避免工序的重复或遗漏；
3）在施工中，领导者借助网络图能统观全局,抓主要矛盾。当情况发生变化时，能及早调整出最佳方案。
4）施工人员看了网络图，知道自己负担的工作在全局中的地位，有利于发挥主观能动性，搞好协作工作。
14。技术标准，按照它的适用范围分为：国家标准、部颁标准和企业标准.有时还有国际标准。
15。班组提高经济效益的途径有以下方面：
1）提高工人技术水平，降低返工率,提高优良率。
2）学习先进技术，作好劳动调配，提高工时利用律和劳动生产率。
3）合理使用料具，降低消耗率，爱护设备和部件，防止损失.
4）精打细算，降低间接开支.
30
5）执行限额领料，做好余料、废料，包装料的回收退库和再
利用。
结束语：
作为一名技术人员，首先应具备相关的理论知识，在不
