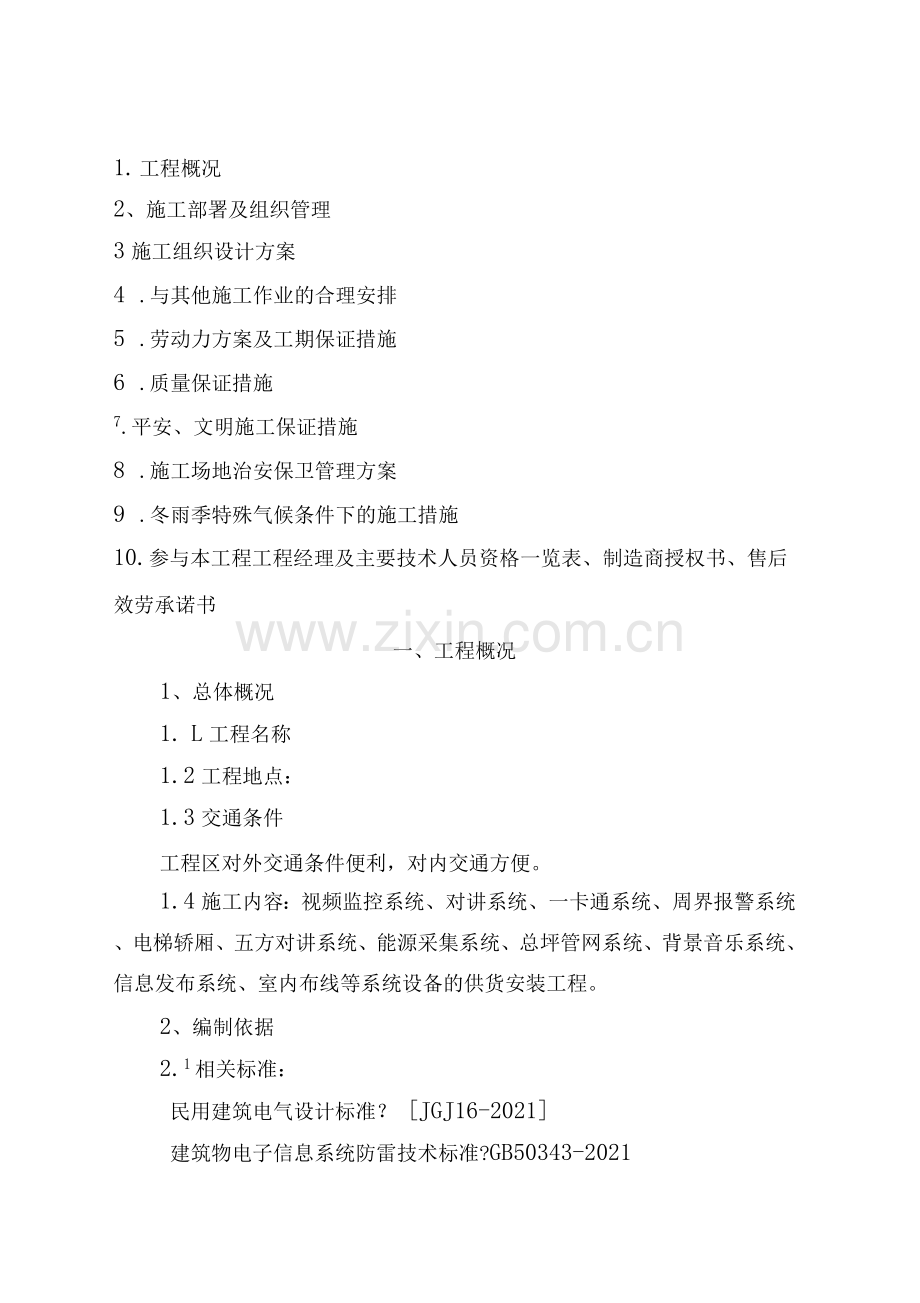

建筑智能施工组织方案.docx

1. 工程概况
2、施工部署及组织管理
3施工组织设计方案
4 .与其他施工作业的合理安排
5 .劳动力方案及工期保证措施
6 .质量保证措施
7.平安、文明施工保证措施
8 .施工场地治安保卫管理方案
9 .冬雨季特殊气候条件下的施工措施
10.参与本工程工程经理及主要技术人员资格一览表、制造商授权书、售后效劳承诺书
一、工程概况
1、总体概况
1. L工程名称
1.2工程地点：
1.3交通条件
工程区对外交通条件便利，对内交通方便。
1.4施工内容：视频监控系统、对讲系统、一卡通系统、周界报警系统、电梯轿厢、五方对讲系统、能源采集系统、总坪管网系统、背景音乐系统、信息发布系统、室内布线等系统设备的供货安装工程。
2、编制依据
2.1相关标准：
民用建筑电气设计标准？ [JGJ16-2021]
建筑物电子信息系统防雷技术标准?GB50343-2021
平安防范工程技术标准？ GB502-24
有线电视系统工程技术标准？ GB50348-94
出入控制系统工程技术标准？ GB/T50396-27
视频安防监控系统工程技术标准？ GB/T50395-27
山东省住宅建筑通信配套光纤入户工程技术标准？
2.2弱电深化设计施工图
2.3线缆、箱柜的施工技术要求标准
2.4各子系统的设计技术参数［指标］
二、施工部署及组织管理
1、工程总体布置
1.1本工程的施工指导方针
本工程作为本公司的重点工程 公司将以顾客的需求为注重焦点，利用本公司的优势和修建过类似工程的丰富经历，以质量为中心，强化管理，以一流的技术、一流的效劳，创名牌精品工程、用户满意工程，使质量体系得以有效运行。本工程指导方针是：
狠抓质量、工期、平安以及文明施工的目标管理。
对工程所用的材料、构配件、机械设备进展优化配置。
对工程管理人员采取优化组合。
强化工程质量的过程控制和监视管理。
积极推广新技术、新工艺。
合理有效地降低工程造价和业主投资。
工程从开工到竣工直至维修效劳全过程按IS090质量体系运行。
1.2施工组织安排
进场后积极做好前期的准备工作；
在施工过程中，积极协调和解决各专业在穿插施工中存有的问题，为施工顺利进展创造良好的条件;
2、施工技术准备
2.1本工程开工前将组织好图纸会审，尽量将变动设计的资料及早落实解决，以利加工订货和组织施工。
2.2根据本工程材料品种和规格较多的特点，即时提 加工订货数量，指派专人落实货源和供货日期。
2.3随施工进度做好分阶段的施工组织设计和分项施工方案，并在施工前做好审批、贯彻和交底工作。
2.4检查核对各专业设备安装图纸有无矛盾，并考虑好施工时穿插衔接的方法，通过熟悉图纸明确场夕卜制备工程工程，确定与单位施工相关的准备工作。
3、施工准备
3.1按施工平面图做好现场临设。
3.2按平面图位置布置好材料、设备。
4、施工工程做好与业主的配合措施
4.1业主在工程上起主导作用，为业主效劳是本公司永远追求的目标。本公司将在整个工程施工过程中，全面理解业主的需求，掌握为业主效劳的内容，到达为业主效劳的交往果和目的，最终实现工程工程的综合目标。
4.2有构成工程实体成品、半成品、设备、材料、器具，均主动向业主提交产品合格证或质保书。
4.3编制的施工组织设计、分局部项施工方案、月进度方案等文件即时提交给业主方，以便业主方即时进展审。
4.4在施工全过程中，严格按照经业主批准的，施工组织设计"进展工程质量管理。
4.5积极邀请业主对工程施工过程进展检查，各分局部项工程的验收工作提前通知业主，对提出的问题立即整改。
4.6对图纸中未有明确的部位和作法，与业主取得一致意见,征得同意后，以技术核定单形式加以确定，不得擅自处理。
5、施工工程做好与监理的配合措施
5.1监理公司的介入表达了建立工程的进步，我公司将积极配合监理工程师履行他们的所有职责和权力。
5.2根据工程图纸编制的施工组织设计，分局部项施工方案、月进度方案等文件即时提交给监理工程师，以便监理工程师即时进展审，也使监理工程师能对工程施工总体的掌握和即时调整。
5.3在施工全过程中，严格按照"施工组织设计"进展工程质量管理在施工工程自检和专检的根底上，承受监理工程师验收和检查，并按照国家及行业标准的要求，予以整改。
5.4认真听取监理对工程施工过程的意见和要求,并严格执行例会纪要所形成的决议。
5.5积极配合监理对工程施工过程进展检查，施工各分部、分项的验收工作提前通知监理，对提出的问题坚决整改，绝不姑息。
5.6对图纸中未有明确的部位和作法一定要与监理取得一致意见，以技术核定单等形式确定下来，不得擅自处理。
5.7所有进入现场使用的设备、主要材料等，主动向监理工程师提交产品合格证或质保书，按规定使用并需进展物品检测的材料，主动递交检测结果报告。
5.8严格执行“上道工序不合格，下道工序不施工"的原那么，使监理工程师能顺利展开工作。对可能现的工作意见不一
的情况，经执行监理工程师的指导后予以磋商统一，在现场质量管理工作中，维护好监理工程师的权威性。
6、施工工程做好与设计院的配合措施
6.1参加施工图会审,协助业主向设计院提 建议，完善设计内容和设备选型。
6.2在施工中，即时会同雇主、设计院按照总进度与整体效果要求，进展部位验收、中途质量验收和竣工验收等。
6.3会同设计院、业主一起参加材料设备等的选型、选材和定货，参加新材料的定样采购。
6.4在施工过程中发现设计不完善之处，应即时将信息向设计院反响，并协助设计院妥善处理。
6.5积极配合设计院对施工过程的监视检查并提供方便，以确保设计意图在施工中得到圆满实现。
7、做好与其他施工单位的配合措施
为了保证本工程整体施工质量和工期要求，在施工中，我们将主动做好与其他施工单位的配合工作，并采取以下措施。
7.1开工前明确规定相互的配合协调关系和施工的范围、工期、平安、文明施工等要求，明确双方的职责。杜绝发生纠纷，影响工程进度O
7.2进入现场后，服从统一安排，统一平衡调配，分阶段安排综合进度方案，并互为对方提供工作面创造施工条件。
7.3参加协调会，并即时解决穿插施工中存有的问题，密切与其它专业施工单位的关系，共同按规定完成施工生产任务。
7.4在施工组织上服从管理，所有进场材料定点堆放。
7.5施工期间的工序穿插，应在碰头会上提 意见及建议，服从统一排。
7.6共同拟定施工成品、半成品的自身保护和互相保护制度,组成成品保护小组，消除穿插污染和成品损伤。
7.7做好与施工单位的交接收理，在工序交接时有各相关单位负责人进展检查，并记录备案。
三、施工组织设计方案
〔一〕、视频监控系统
1、视频监控系统施工方案
1.1. 一般要求
1.1.1. 施工现场必须设一名现场工程师以指导施工进展，并协同建立单位做好隐蔽工
程的检测与验收。
1.1.2. 电视监控系统工程竣工时，施工单位提交以以下图纸资
料：
1.121工程竣工图。
1.122设计更改文件。
5.2电缆敷设
必须按图纸进展敷设，施工质量应符合？电力工程电缆设计标准？的要求。
1.2. 施工所需的仪器设备、工具及施工材料应提前准备就绪，施工现场有障碍物时
应提前去除。
艮据设计图纸要求，选配电缆，尽量防止电缆的接续。必须接续对应采取焊接
方式或采用专用接插件。
1.2. 电源电缆与信号电缆应分开敷设。
敷设电缆时尽量避开恶劣环境。如高温热源和化学腐
蚀区域等。
1.2. 远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。
1.2 .侑强电磁场干扰环境（如电台、电视台附近）应将电缆穿人金属管，并尽可能埋入地下。
1・2.电缆穿管前应将管内积水、杂物去除干净，穿线时宜涂抹黄油或滑石粉，进入
管的电缆应保持平直，管内电缆不能有接头和扭结,穿好后应做防潮、防腐等处理。
管线两固定点之间距离不得超过1.5m。
电缆应从所接设备下部穿出，并留一定余量。
在电缆端作好标志和编号。
1.3前端设备的安装
L3. —般要求
1.3.1. 按安装图纸进展安装。
安装前应对所装设备通电检查。
13.1. 安装质量应符合？电气装置安装工程及验收标准？的要求。
L3.2支架、云台的安装
1-3.2.检查本台转动是否平稳、刹车是否有回程等现象，确认无误后，根据设计要求锁定云台转动的起点和终点。
1.3.2. 支架与建筑物、支架与云台均应结实安装。所接电源线及控制线接出端应固定，且留有一定的余量，以不影响云台的转动为宜。安装高度以满足防范要求为原那么。
13.3编码器的安装
编码器应结实安装在建筑物上，不能倾斜，不能影响云台（摄像机）
的转动。
1・3.摄像机的安装
安装前应对摄像机进展检测和调整，使摄像机处于正常工作状态。
1.3.4. 摄像机应结实地安装在云台上，所留尾线长度以不影响云台（摄像机）转动为宜，尾线须加保护措施。
13.4. 摄像机转动过程尽可能防止逆光摄像。
1.3.4. 室外摄像机假设明显高于周围建筑物时，应加避雷
措施。
13.4. 在搬动、安装摄像机过程中，不得翻开摄像机镜头盖。
安装固定摄像机时,可参考以上要求。
L4供电与接地
1.4. 测］量所有接地极电阻，必须到达设计要求。达不到要求时，可在接地极回填土中参加无腐蚀性的长效降阻剂或更换接地装置。
系统的防雷接地安装，应严格按设计要求施工。接地安装最好配合土建施工同时进展。
1.5监控系统的调试
1.5. —般要求
1.5.1. 1视监控系统调试应在系统施工完毕后进展。
1.5.1. 电视监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检测与验收资料等。
1.5.1. 调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。
1.5.1. 具备调试所用的仪器设备，且这些设备符合计量要
求。
1.5.1. 检查施工质量，做好与施工队伍的交接。
1.5. 调试前的准备工作
1.5.2. 电源检测。接通控制台总电源开关，检测交流电源电压；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。
1.5.2. 线路检查。检查各种接线是否准确。用250V兆欧表对控制电缆进展测量，线芯与线芯、线芯与地绝缘电阻不应小于0.5M;用5V兆欧表对电源电缆进展测量，其线芯间、线芯与地间绝缘电阻不应小于0 5M
O
接地电阻测量。监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地连接，保证可靠的电气通路。系统接地电阻应于小40o
1.5. 摄像机的调试
1.5.3. 闭合控制台、监视器电源开关，假设设备指示灯亮，即可闭合摄像机电源，监视器屏幕上便会显示图像。
1.53.调节光圈（电动光圈镜头）及聚焦，使图像清晰。
1.5.3. 改变变焦镜头的焦距，并观察变焦过程中图像清晰度。
遥控云台,假设摄像机静止和旋转过程中图像清晰度变化不大，那么认为摄像机工作正常。
L5.云台的调试
1.5.4. 遥控云台，使其上下、左右转动到位，假设转动过程中无噪音（噪音应小于50dB）、无抖动现象、电机不发热，那么视为正常。
1.5.4. 在云台大幅度转动时，如遇以下情况应即时处理。
a.摄像机、云台的尾线被拉紧。
b转动过程中有阻挡物。如：解码器、对讲器、探测器等
是否阻挡了摄像机转动。
c.重点监视部位有逆光摄像情况。
系统调试
1.5.5. 系统调试在单机设备调试完后进展。
1.5.5. 按设计图纸对每台摄像机编号。
用综合测试卡测量系统水平清晰度和灰度。
1.5.5. 检查系统的联动性能。
1.5.5. 检查系统的录像质量。
1.5.5. 在现场情况允许、建立单位同意的情况下，改变灯光的位置和亮度，以提升图像质量。
1.5.5. 在系统各项指标均到达设计要求后，可将系统连续开机24小时，假设无异常，那么调试完毕。
〔二〕、对讲系统
2.1楼宇对讲系统设计和安装要求
2.1. 设计要求
2.1.1. 对讲语音清晰。
2.1.1. 拨叫准确、操作简便。
主机控制盘对使用者拨发出的地址有明确显示。
2.1.1. 主机控制盘应设在住宅单元入门外。壁挂式可视分机中心距地宜为1・5m°
安装要求
2.1.2. 系统连接电缆（线）宜穿管保护并暗敷。
2.122对主机、总接线盒、户内机（或保护器）等在安装前应
先确定其适宜的安装位置.各设备安装应端正整齐，各用户房间
的安装位置及高度应统一。
施工布线、接线、设备安装等要严格遵守相关施工安装规程，并做好校线、线路复查、调试等工作。
2.2电缆敷设
必须按图纸进展敷设，施工质量应符合？电力工程电缆设计标准？的要求。
施工所需的仪器设备、工具及施工材料应提前准备就绪，施工现场有障碍物时应提前去除。
根据设计图纸要求，选配电缆，尽量防止电缆的接续。必须接续对应采取焊接方式或采用专用接插件。
电源电缆与信号电缆应分开敷设。
敷设电缆时尽量避开恶劣环境。如高温热源和化学腐蚀区域等。
2.2. 远离高压线或大电流电缆，不易避开时应各自穿配金属管，以防干扰。
有强电磁场干扰环境（如电台、电视台附近）应将电缆穿人金属管，并尽可能埋入地下。
穿管前应将管内积水、杂物去除干净，穿线时宜涂抹黄油或滑石粉，进入管的电缆应保持平直，管内电缆不能有接头和扭结,穿好后应做防潮、防腐匏理。
两固定点之间距离不得超过1.5mo
2210应从所接设备下部穿，并留一定余量。
缆端作好标志和编号。
2.3系统调试
〔三〕、—通系统施工方案
3 1前端设备的安装
卖卡器的安装
3.1.1. 读卡器应安装在靠门处，并有充足空间，且上下位置适宜,以方便人员刷卡；
3.1.1. 读卡器用螺钉固定在墙上；
3.1.1. 读卡器材的安装应使读卡器与控制器之间的电缆连接方便。
控制器的选择和安装
3.L2.控制器的选择由系统设计确定；
3.1.2. 控制器的安装应保证设备的正常工作及可靠性、工艺性、实用性；
3.1.2. 门禁控制器安装在受控门内的上方或放在公众不易接近,而又易于工程技术人员维修的地方，与该控制器连接的读卡机安装在门夕卜方便刷卡的地方。控制器用紧固件或螺钉固定在墙上。控制器旁应有交流电源插座。出门按钮安装在门内距地L2米。
3.124控制器与各部件的连线
控制器与读卡机之间的信号线采用Q5mm2或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过1M;
控制器与键盘间的信号线采用0・5mm2或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过5M;
系统主控制器至各现场控制器之间、现场控制器至各读卡器之间
应采用屏蔽双绞线缆；
不应出现两条线缆焊接连通的情况，信号线如超过距离时，必须通过转换器进展连接；
所有线缆必须穿管或经桥架敷设，主干线可通过金属桥架敷
设，支线采用金属管敷设到位，两接端用86mmX86mm方盒作出
线。
3.1.2. 安装控制器时必须注意控制器对电锁的驱动水平，当驱动水平低时，必须选配辅助电源。
3.1. 电磁锁的安装
利用电磁铁通电产生磁吸力的原理制成。断电开启，符合消防对门锁的要求；
3.13.锁具的安装应按产品更新换代说明书要求安装。
3.2门禁系统的调试
硬件调试
3.2. 门禁控制器调试
322.1联接控制器、读卡机、锁及附件。
3.2.2. 控制器进展初始化。
对设置房间号。
3.2.2. 登陆/删除一张用户卡
3.2.2. 判别门禁工作是否正常
系统功能调试
3.2.3 .按系统设计功能对系统功能进展逐项调试。
控制器工作状态设置
系统对控制器的工作状态进展多中设置，如门状态、开门方式（读
卡、或读卡+密码等）等。通过系统操作直接发送指令开门。
3.23.联动功能调试（与消防报警系统的联动）
门禁系统中每一道受控的门禁控制器均能承受系统软件的指令，无须读卡而可开锁或闭锁。
当火灾发生时，出入控制系统能够在工作站的屏幕上显示该区的分布图及报警位置，按照预设程序来定义疏散线路，根据火灾发生的地理位置,将紧急疏散门翻开或将防火隔离门关闭。
3.3软件调试
对系统所管理的设备配置、人员权限、操作方式等进展设定。如门禁设定、自动读取卡信息、自动读入卡号等。
在联网的系统中通过软件对控制器进展设置，如增加卡、删除卡、设定时间表、级别、日期、时间、布/撤防等功能的设置;在控制器独立工作时，可通过控制器面板进展以上编程。
3.3. 实时或定时读取存放于现场控制器中的事件数据。
3.3. 按各种方式查询系统参数和事件记录，查询方式可按部门、日期、人员名称、门禁名称等查询。
可在电子地图上定义事件发生的地理位置、门、锁位置等。并在电子地图上点击各门禁设备的活动图标能够查看响应监测点的详细信息，如：门禁状态、报警信息、门号、通行人员的卡号及姓名、刷卡时间、通行是否成功等信息。并可对该点设备进展遥控操作。
系统维护：密码管理、修复管理、压缩管理、备份、恢复等。
3.4考勤和消费系统
6.4. 垮勤和消费系统，注重于数据库的管理，必须由专业工程师按照说明书来安装调试。
〔四〕、周界报警系统施工方案
4.1前端设备的安装
4.1. 红外报警探测器的安装
吸顶式安装高度一般为2.5 6M ；
壁挂安装时应可使探测器能在水平方向和垂直方向的角度
进展小范围调节，以获得最准确探测效果。
探测器的安装应对准入侵者移动的方向，并使前面探测范围内不应有障碍物。
安装探测器时，不要使其对着阳光、热源或其他温度易发生变化的设备，如空调机、加热器等。
4.2报警系统的测试
探测器的测试
421.1对室内安装的探测器，必须保证探测器的安装角度，以确保最准确接收探测信号；
4.2.1. 在探测范围内的不同位置进展全面的步行测试和调校确保在探测区范围内的连续有效保护。
4.2为防止因探测区域的雨、雾、雪及外罩堆积尘埃而引起信号损失，至少每年应对探测器清洗一次。
4.2. 报警主机的调试
4.221检测前端探测器的故障、交流供电失败、直流欠压和探测器的被拆等故障和破坏行为，并当发生该事件时向系统发出的报警信号。
4.2.2. 通讯线路故障（短路、开路等）的模拟检查。
对各防区的地址与电子地图上显示的报警的地点和性质的一致性调试。
4.2.2. 系统通过自动拨号器向设定的拨号功能的检
。
4.3报警系统的调试
(:五〕、电梯轿厢五方对讲系统
5.1施工前的准备工作
在设备材料进场后必须进表达场检测验收，检查如下：
器材检验一般要求如下：
工程所用缆线、器材型式、规格、数量、质量在施工前应进展检查，无出厂检验证明材料与设计不符者不得在工程中使用。
经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
备品、备件及各类资料应齐全。
缆线的检验要求如下：
使用的电缆、电线和光缆型式、规格应符合设计的规定和合同要求。
电缆所附标志、标签内容应齐全、清晰。
电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。
光缆开盘后应检查光缆外表有无损伤，光缆封头是否良好，并应检查光缆合格证及检验测试数据。并进展衰减及长度测试，看是否光纤衰减是否符合要求及有无断纤现象存有。
光纤接插软线，两端的活动连接头端面应装有适宜的保护盖帽。
光、电缆交接设备的编排及标志名称应与设计相符，各类标志名称应统一，标志位置准确、清晰。
在安装工程之前，必须对建筑和环境条件进展检查，具备以下条件方可开工：
土建工程的预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；
接地电阻和防静电措施应符合要求。
5.1.弱电间环境要求
根据设计标准和工程的要求，对建筑物的垂直通道的楼层及弱电间应做好安排，并应检查其建筑八环境条件是否具备。
应留好弱电间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆和环境条件是否具备。
5.2线缆桥架施工
桥架间连接板两端要有铜芯接地线，并与接地端的镀锌扁钢相连,最小截面不小于4平方毫米，或全长安装大于4*25镀锌接地扁铁。
桥架安装时应做到安装结实，横平竖直，沿桥架水平走向的支架间距L5至3米，垂直安装支架间距不大于2米，吊支架左右偏差应不大于10毫米，上下偏差不大于5毫米。
桥架与支架间螺栓、桥架连接板螺栓固定无遗漏，螺母位于桥架外侧，铝合金桥架与钢支架固定时，要有互相间绝缘的防电化腐蚀措施。
支架用膨胀螺栓固定时,选用螺栓适配，连接紧固，防松零件齐全。
桥架转弯处的弯曲半径不小于桥架内电缆最小弯曲半径
[R=1 ]
桥架不宜与以下管道平行敷设，当无法防止时，桥架位置应符合以下规定，或采取相对应措施。
1〕桥架应在具有腐蚀性液体管道上方
2］桥架应在热力管道下方
3］易燃易爆气体比空气重时，桥架应在管道上方
4］易燃易爆气体比空气轻时，桥架应在管道下方
水平敷设的电缆，首尾、转弯及5-10米处桥架内设电缆卡子固定，敷设于垂直桥架内的电缆卡子固定点间距应为1米。应详细填写隐蔽工程记录并归档。
2.3管道施工
检查进场的管道管道应符合设计文件的规定外表不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时，应采用充足强度的管材。
管煨弯可采用冷煨和热煨法，管径20mm及其以下可采用手扳煨管器，管径25mm及其以上使用液压煨管器；
箱体装应结实平整，开孔整齐并与管径项吻合，要求一管一孔不得开长孔，铁制盒、箱严禁用电气焊开孔；
在配管时，根据实际需要长度，对管子进展切割。管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。管子进入箱盒处顺直，在箱盒内露出的长度小于5mm;
在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有，弯 现。金属管的弯曲一般都用弯管进展。暗管管应光滑，并加有绝缘套管，管伸 部位应为25-30mmo
金属管连接应牢靠，两管应对准。套接的短套管的管接头的长度，不应小于金属管外径的2.2倍。金属管的连接采用短套接时,施工简单方便；
