污水厂粗格栅池深基坑开挖施工方案.docx

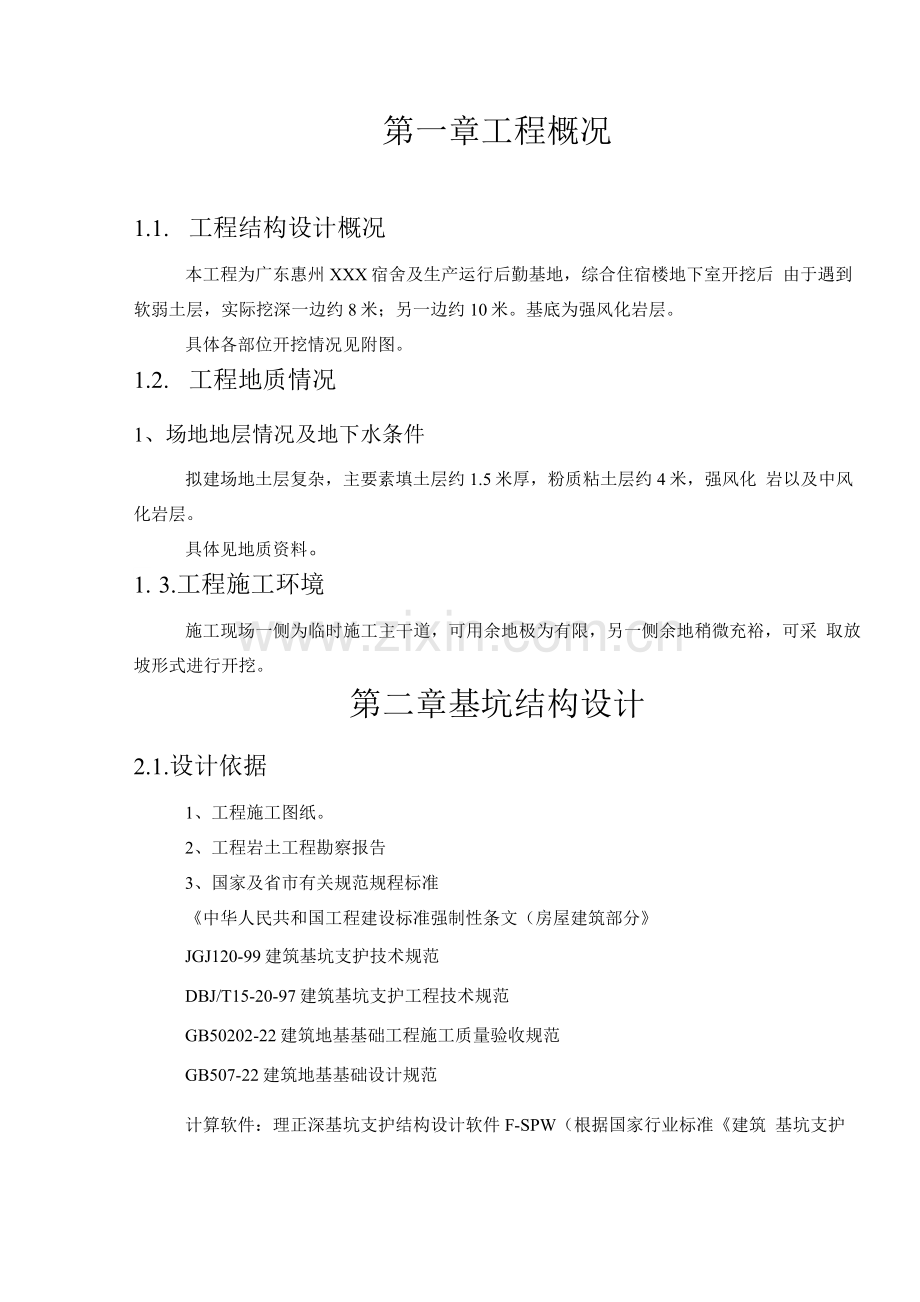

第一章工程概况
1.1. 工程结构设计概况
本工程为广东惠州XXX宿舍及生产运行后勤基地，综合住宿楼地下室开挖后 由于遇到软弱土层，实际挖深一边约8米；另一边约10米。基底为强风化岩层。
具体各部位开挖情况见附图。
1.2. 工程地质情况
1、场地地层情况及地下水条件
拟建场地土层复杂，主要素填土层约1.5米厚，粉质粘土层约4米，强风化 岩以及中风化岩层。
具体见地质资料。
1. 3.工程施工环境
施工现场一侧为临时施工主干道，可用余地极为有限，另一侧余地稍微充裕，可采 取放坡形式进行开挖。
第二章基坑结构设计
2.1.设计依据
1、工程施工图纸。
2、工程岩土工程勘察报告
3、国家及省市有关规范规程标准
《中华人民共和国工程建设标准强制性条文（房屋建筑部分》
JGJ120-99建筑基坑支护技术规范
DBJ/T15-20-97建筑基坑支护工程技术规范
GB50202-22建筑地基基础工程施工质量验收规范
GB507-22建筑地基基础设计规范
计算软件：理正深基坑支护结构设计软件F-SPW（根据国家行业标准《建筑 基坑支护技术规程》JGJ120-99编制）。

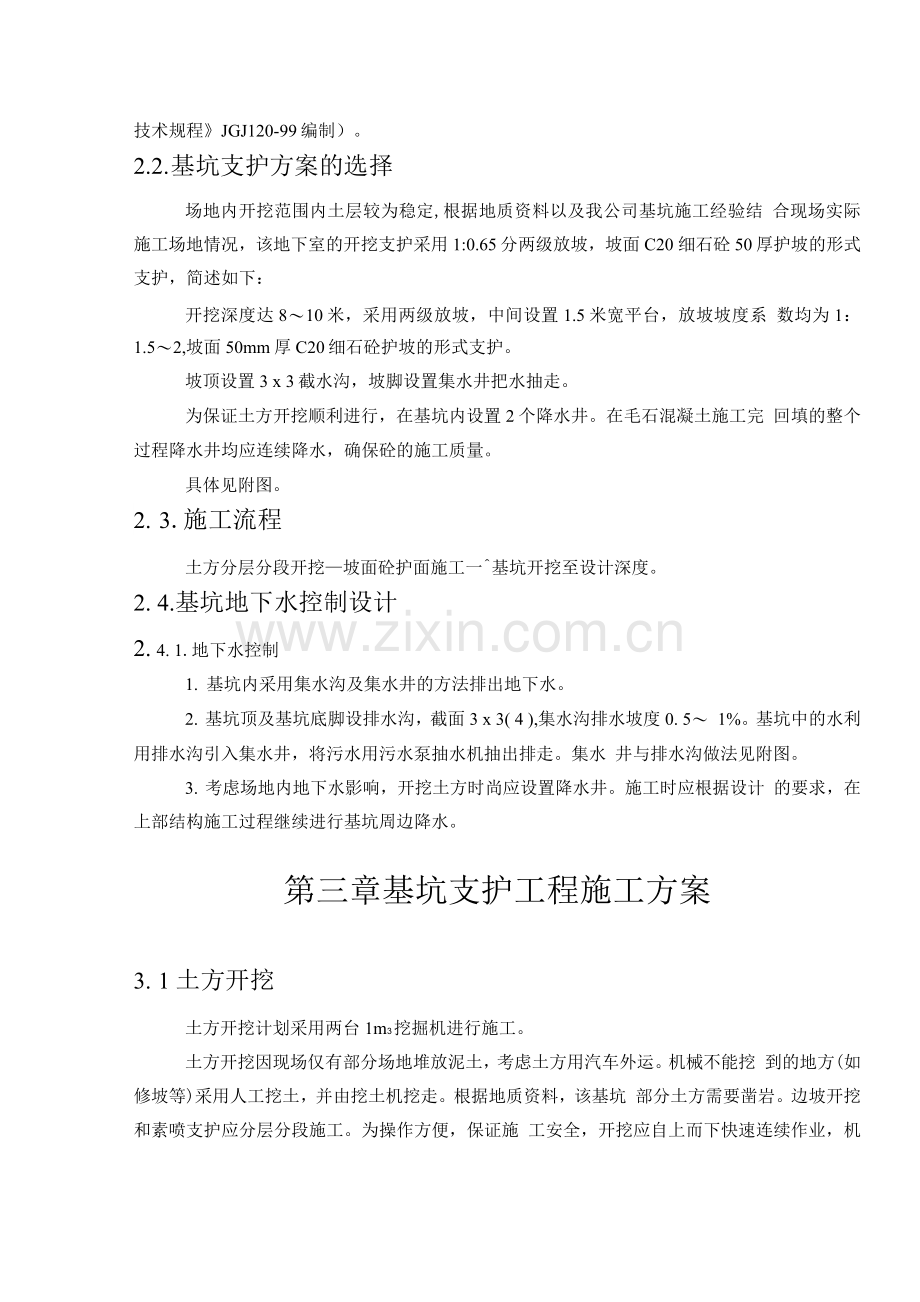

2.2. 基坑支护方案的选择
场地内开挖范围内土层较为稳定,根据地质资料以及我公司基坑施工经验结 合现场实际施工场地情况，该地下室的开挖支护采用1:0.65分两级放坡，坡面C20 细石砼50厚护坡的形式支护，简述如下：
开挖深度达8〜10米，采用两级放坡，中间设置1.5米宽平台，放坡坡度系 数均为1： 1.5〜2,坡面50mm厚C20细石砼护坡的形式支护。
坡顶设置3 x 3截水沟，坡脚设置集水井把水抽走。
为保证土方开挖顺利进行，在基坑内设置2个降水井。在毛石混凝土施工完 回填的整个过程降水井均应连续降水，确保砼的施工质量。
具体见附图。
2. 3.施工流程
土方分层分段开挖—坡面砼护面施工一^基坑开挖至设计深度。
2. 4.基坑地下水控制设计
2. 4. 1.地下水控制
1. 基坑内采用集水沟及集水井的方法排出地下水。
2. 基坑顶及基坑底脚设排水沟，截面3 x 3( 4 ),集水沟排水坡度0. 5〜 1%。基坑中的水利用排水沟引入集水井，将污水用污水泵抽水机抽出排走。集水 井与排水沟做法见附图。
3. 考虑场地内地下水影响，开挖土方时尚应设置降水井。施工时应根据设计 的要求，在上部结构施工过程继续进行基坑周边降水。
第三章基坑支护工程施工方案
3. 1 土方开挖
土方开挖计划采用两台1m3挖掘机进行施工。
土方开挖因现场仅有部分场地堆放泥土，考虑土方用汽车外运。机械不能挖 到的地方(如修坡等)采用人工挖土，并由挖土机挖走。根据地质资料，该基坑 部分土方需要凿岩。边坡开挖和素喷支护应分层分段施工。为操作方便，保证施 工安全，开挖应自上而下快速连续作业，机械开挖后人工修整坡面，用最短的时 间提供坡面细石砼护面施工作业面，及时封固开挖出的边坡工作面。一次开挖长 度控制在15-20米。基坑开挖自上而下分段分层进行，及时支护，严禁超挖。
为保证施工时土体整体稳定性，土方开挖时采用分六层跳挖的方案，跳挖宽 度为15-20mm，每层开挖深度不超过2.5米。
土方开挖还须注意以下问题：
根据工程特点，编制专项土方开挖方案，合理安排开挖顺序和车辆行走路线。
开挖前做好安全技术交底，交代清楚现场地上、地下情况，注意对测量桩、 点以及挡土桩、降水井等的保护，严禁挖掘机、汽车对其碰撞。
基坑周边用钢管做栏杆，将护栏油成红白相间警戒色，满挂密目式安全网， 并在当眼处悬挂安全标志牌。并在夜间悬挂红色警示灯。
1、挖土机械的选择：挖土采用1M3挖掘机2台，考虑本工程土方开挖局部要 凿岩，钩机带风炮振头。
2、土方开挖前确定开挖顺序，开挖路线，机械下基坑斜道的设置。
3、雨季施工措施及环境保护措施：
（1）雨季开挖基坑时，应注意开挖边坡稳定。可适当放缓开挖边坡。基坑 开挖至设计标高之后，立即浇筑好混凝土垫层，防止雨水泡槽。
（2）基础工程应开设排水沟，雨后积水应设置防护栏或警告标志。
（3）一切机械设备应设置在地势较高、防潮避雨的地方，要搭设防雨棚。 机械设备的电源线路要绝缘良好，要有完善的保护接零。机动电闸箱的漏电保护 装置要可靠。机电设备的电闸箱采取防雨、防潮等措施，并安装接地保护装置。 起重机的接地装置要进行全面检查，其接地装置、接地体的深度、距离、棒径、 地线截面符合规章要求，并进行遥测。
（4）根据地形对场地排水系统进行疏通以保证水流畅通、不积水，并要防 止邻近地区地面水倒灌进入场内。临时道路路基碾压坚实，经常维修和保养以保 证通行，特别在雨季中要有专人和班组进行养护。
（5）做好施工现场的排水设施，基坑外设防洪沟。在工地四周均设集水沟 和集水井，并配足水泵。在雨季来临前，对施工现场的临时设施进行全面检查。 若漏雨应及时进行修复，不得让材料和机具受雨淋和被雨水淹没；
4、距离基坑边2m以内不准行走或停放大型机械，也不准堆放其它材料，以 防基坑支护结构超载失稳。
基坑挖出的土方应及时运走，不得堆放在基坑坡顶上。土方开挖后，汽车、 挖掘机等重型机械不得停留在坡顶，上、下坡时，坡度不应超过2。
