杆、塔拉线安装作业指导书.doc

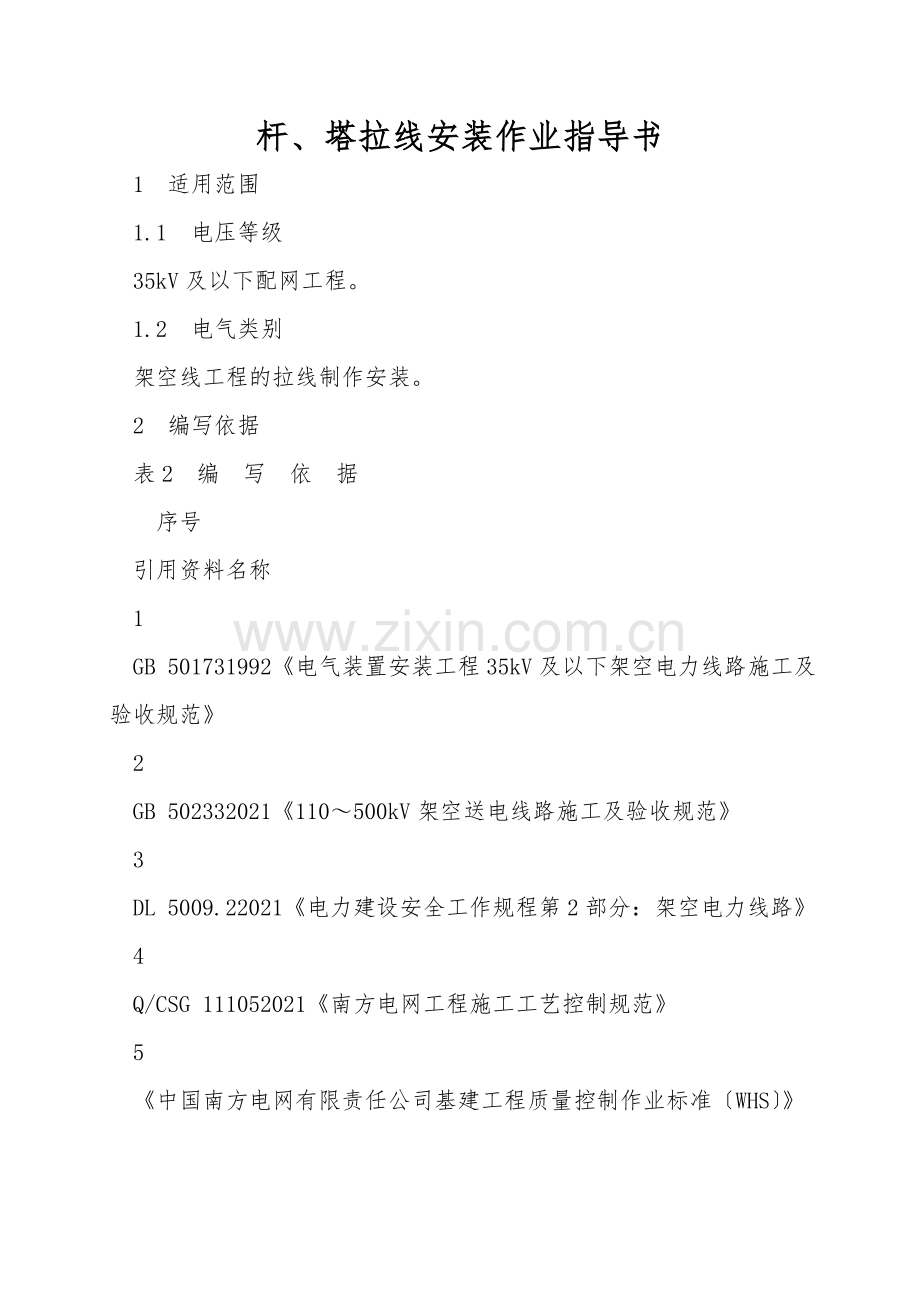

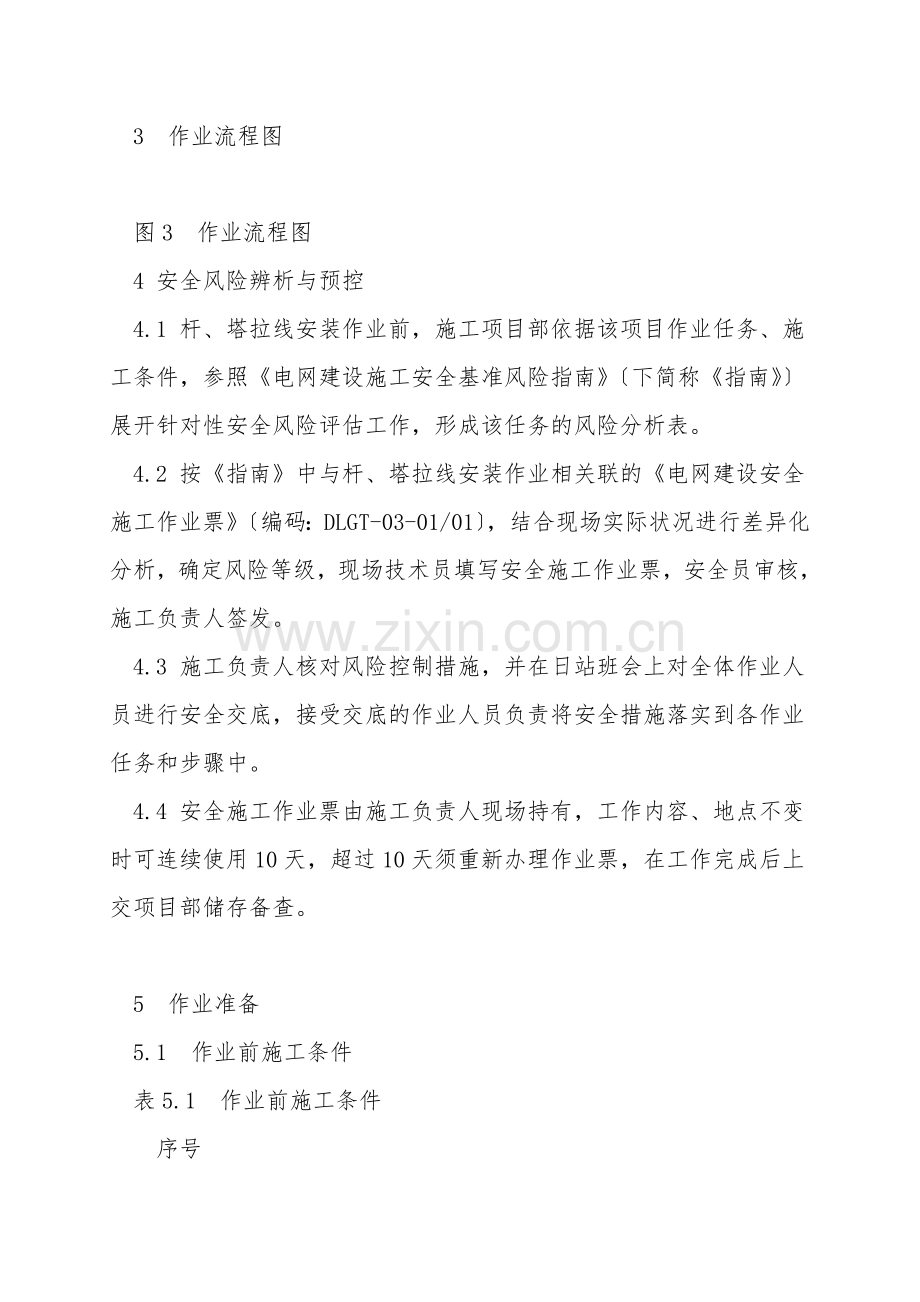

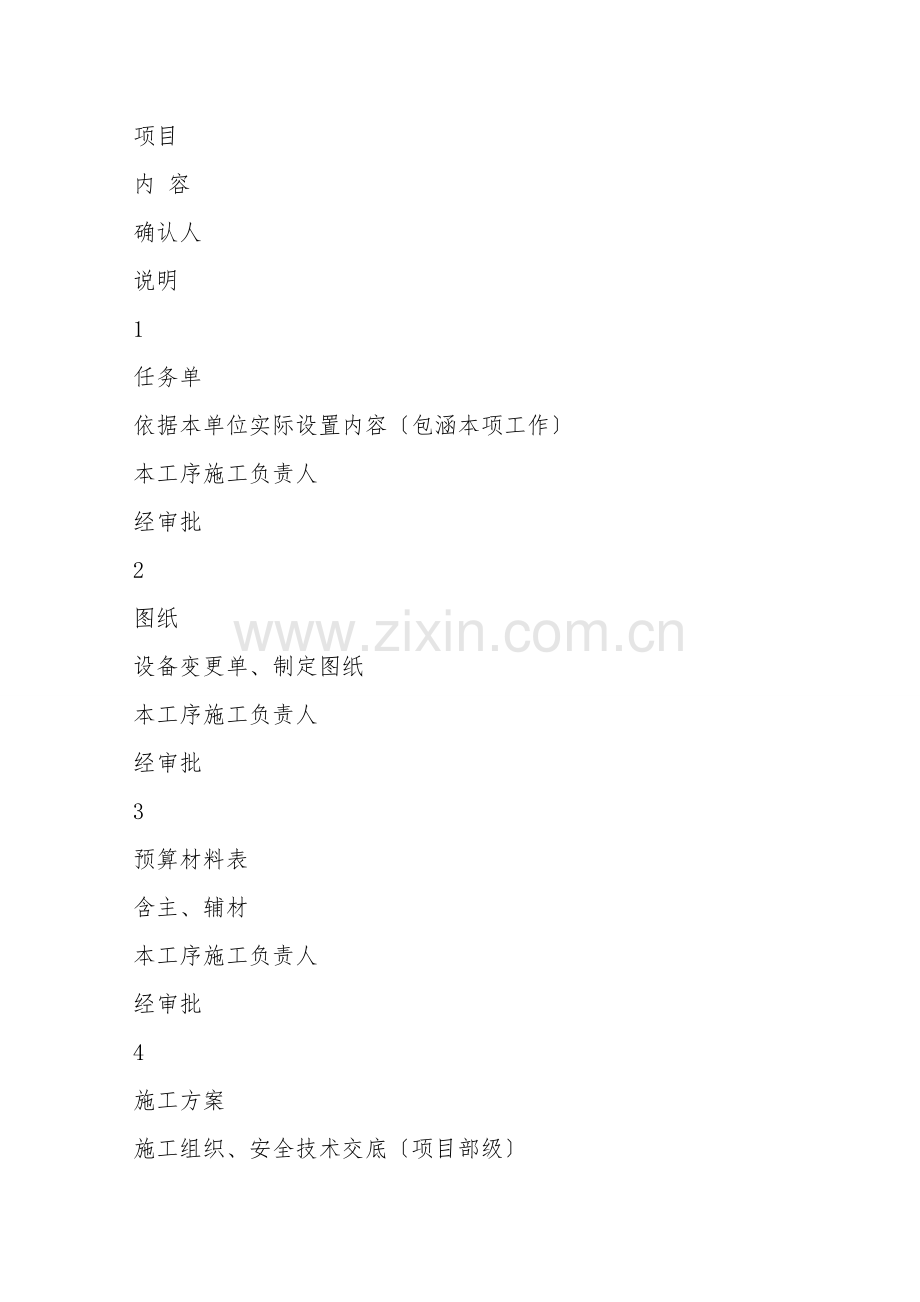

杆、塔拉线安装作业指导书 1适用范围 1.1电压等级 35kV及以下配网工程。 1.2电气类别 架空线工程的拉线制作安装。 2编写依据 表2编写依据 序号 引用资料名称 1 GB 501731992电气装置安装工程35kV及以下架空电力线路施工及验收规范 2 GB 502332021110500kV架空送电线路施工及验收规范 3 DL 5009.22021电力建设安全工作规程第2部分：架空电力线路 4 Q/CSG 111052021南方电网工程施工工艺控制规范 5 中国南方电网有限责任公司基建工程质量控制作业标准WHS 3作业流程图 图3作业流程图 4 安全风险辨析与预控 4.1 杆、塔拉线安装作业前，施工项目部依据该项目作业任务、施工条件，参照电网建设施工安全基准风险指南下简称指南展开针对性安全风险评估工作，形成该任务的风险分析表。 4.2 按指南中与杆、塔拉线安装作业相关联的电网建设安全施工作业票编码：DLGT-03-01/01，结合现场实际状况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。 4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。 4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部储存备查。 5作业准备 5.1作业前施工条件 表5.1作业前施工条件 序号 项目 内 容 确认人 说明 1 任务单 依据本单位实际设置内容包涵本项工作 本工序施工负责人 经审批 2 图纸 设备变更单、制定图纸 本工序施工负责人 经审批 3 预算材料表 含主、辅材 本工序施工负责人 经审批 4 施工方案 施工组织、安全技术交底项目部级 本工序施工负责人 经审批 5 相关证照 依据必需要办理涉及进入工作场所的手续、证件 本工序施工负责人 有效 6 确认上一道工序检查合格 1拉线拉盘基坑深度及拉杆方向和马道符合要求。2杆、塔倾斜度符合制定要求。3拉线规格及连接金具符合制定要求 本工序施工负责人 合格 5.2人员、主要工器具及仪器仪表配置 表5.2人员、主要工器具及仪器仪表配置 序号 项目 内 容 说 明 1 人员配置 施工阶段 建议工作人数 现场施工负责人 现场施工质安员 技术岗位必必需持有与作业工种相应、有效的上岗证，辅助工不得从事电气设备安装等专业工作 拉线制作 技术工人2+辅助工3 1 1 拉线安装 技术工人2+辅助工3 2 施工内容相对应的设备材料 拉盘、拉杆、钢绞线、连接金具、楔形线夹、U形挂环及螺栓配件 检查确认设备材料符合制定拉力要求 3 施工内容相对应的器具、机械及工器具仪表 工器具：力矩扳手、手锤、铁铲、铁锹、大剪、铁钳、麻绳、紧线器、梯子、夹头、皮卷尺、花杆及安全工具等 依据现场状况使用的工器具符合相关要求 4 完成开工程序 工作负责人向项目负责人报开工，并由项目负责人完成向监理单位开工报审手续 6 作业方法 表6作业方法 序号 项目 内 容 说 明 1 作业前工作 1现场施工负责人向进入本施工范围的所有工作人员明确交待本次施工设备状态、作业内容、作业范围、进度要求、特别项目施工要求、作业标准、安全注意事项、危险点及控制措施、危害环境的相应预防控制措施、人员分工并签署班组级安全技术交底表。2工作负责人负责办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施，夜间施工的，须有足够的照明。3现场施工负责人组织检查确认进入本施工范围的所有工作人员正确使用劳保用品和着装，并带领施工作业人员进入作业现场 按安规规定佩戴统一的安全帽，统一佩戴有个人照片的作业证或胸卡证，穿着统一的工作服 2 启动作业 现场施工负责人发出许可开工命令 3 拉线分坑定位 1杆塔按制定要求应设立相应的拉线，目前常用的拉线类型有一般拉线、人字拉线、Y型拉线、水平拉线、弓形拉线或撑杆等。2拉线的分坑定位应依据杆塔制定的杆高、对地和横担夹角计算测量等决定。3拉线与电杆的夹角不应小于45，受地形限制时，不应小于30。4拉线分坑可使用仪器及皮卷尺在主桩点测定拉盘位置 由工作负责人依据现场状况安排技术人员测量及准确计算拉盘位置、长度，安排技术工人按规定程序、规范要求进行安装，现场质安员负责现场安全、质量监控 4 拉线制作 1拉线一般都采纳多股镀锌钢绞线，其规格为GJ-50GJ-100。2一般拉线的金具悬挂部分通常选用楔形线夹，而调节部分侧选用UT形线夹。3拉线的开料长度，应依据现场杆塔至拉棒的实测尺寸，用三角函数计算的方法加适当裕度计算拉线的开料长度。4钢绞线剪断前应先用1820号铁线两边绑扎好，剪断的钢绞线应及时贴上标签，注明使用杆号、安装位置及长度。5拉线悬挂部分的安装一般应在地面上完成，以减少高空作业人员的劳作强度。6将钢绞线穿入线夹体，装上舌板，连同钢绞线一同推入线夹头体，装舌板时，要注意使舌板直线边在受力钢绞线一侧。7拉线端头用20号镀锌铁线绑牢，防止散股 由工作负责人依据现场状况安排技术人员统一指挥拉线制作与安装，安排技术工人按规定程序、规范要求进行安装，现场质安员负责现场安全、质量监控 5 拉线安装 1一般拉线的安装要求： 1拉盘与拉杆的连接金具安装要可靠，马道开挖要满足于拉线对杆的夹角要求，拉盘、拉棒、拉线应呈一直线。 2拉线对带电设备应满足安全距离，穿越或邻近带电线路的拉线应加装绝缘子。 3拉线安装用紧线器的钳头夹紧拉线尾端，将紧线器尾的钢丝绳用卸扣固定在拉棒环外，转动紧线器的手柄，使紧线器的尾绳卷绕在线轴上，拉线即被收紧。 4线夹舌板与拉线应接融紧密无滑动现象，线夹的凸肚应在尾线侧，安装时不应损伤线股。 5拉线弯曲部分不应显然松股，拉线断头处与拉线主线应有可靠固定。线夹露出的尾线长度为300500mm并与主线绑扎。 6同组拉线使用双线夹连板时，其尾线端的方向应统一。 7UT形线夹的双螺母应并紧，安装前丝扣上应涂润滑油，螺栓宜留23丝扣方便调整拉线。 2一般拉线的安装： 1承力拉线与线路方向中心线应对正，内角、外角拉线与线路分角线应对正。 2转角杆应向外角预偏，紧线后电杆向外角的倾斜度不应大于杆梢直径。 3终端杆应向拉线侧预偏，紧线后电杆向拉线侧的倾斜度不应大于杆梢直径。 4多层拉线的安装，应自上而下逐层安装，受力应一致。 5调整拉线时，杆上不能有施工人员，并应上下层交替对称调整，使杆身保持正立。 3水平拉线的安装： 1水平拉线又称为高桩拉线，可作线路小转角的承力拉线，在不能直接制作一般拉线的地方，如跨越道路等地方，则可作水平拉线，安装方法是在道路的另一侧或无妨碍行人通道旁立一根拉线杆，在杆上制作一条拉线埋入地下，这样拉线在电杆和拉线中间跨过道路等处，就有一定高度而不会妨碍车辆通行。 2高桩杆应向张力反方向倾斜1020调校。 3高桩杆埋深应按规定，土质不好的必需设底盘。 4弓形拉线的安装： 1弓形拉线在受地形或四周自然环境的限制不能安装一般拉线时，且受力较少可安装弓形拉线。 2弓形拉线也称自身拉线，与线路方向垂直，其主要特点是在混凝土杆受力的反方向安装自身拉横担，然后由杆上制作一条拉线经过自身拉横担埋入地下或将拉线的尾端紧固在该杆的根部。 3依据现场环境及拉线受力状况在混凝土杆根部离地面250cm以下安装拉线抱箍或在混凝土杆受力的反方向安装拉盘作为受力点，由于受地形或四周自然环境的限制，拉盘一般埋设在混凝土杆四周。 5人字拉线的安装： 1人字拉线又称防风拉线，安装在线路垂直方向电杆的两侧，多用于中间直线杆，有强化电杆防风抗倾倒的能力。 2人字拉线与线路方向垂直。 3人字拉线安装与一般拉线安装方法相用。 6撑杆的安装： 1在不能使用拉线的地方可在线行受力的反方向安装撑杆代替拉线。 2撑杆选用的电杆要符合制定要求。 3撑杆底部埋深不宜少于0.5m，防沉措施应有效可靠。 4撑杆与主杆之间夹角不宜少于30。 5撑杆与主杆的金具连接应紧密、牢固 由工作负责人依据现场状况安排技术人员统一指挥拉线制作与安装，安排技术工人按规定程序、规范要求进行安装，现场质安员负责现场安全、质量监控 7质量控制措施及检验标准 7.1.1现场负责人应依据现场状况安排技术人员负责质量监控。 7.1.2作业人员必必需熟悉工程作业流程和质量检验标准；技术岗位人员必必需持有与作业相应、有效的上岗证。 7.1.3现场负责人在进行安全技术交底时必必需具体介绍本作业质量控制要点、常见的质量通病及其防治措施。 7.1.4作业现场必必需有经审核批准的制定图纸和施工方案，作业人员必必需按图施工。 7.1.5施工质量检验一般按以下方式进行。质量检验一般采纳三级检验制，施工队组对所施工的分项工程应进行100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于50%；公司对单位工程组织检查，抽检比例不宜低于20%。 7.1.6隐蔽工程施工完成以及全部工序作业完成转序时，必必需提前24小时通知监理现场验收。 7.2质量控制点 质量控制点表单 质量控制点 控制点 控制方式 W H S 架空线路安装工程 质量检验按XXXXXXXX配网工程质量检验及评定标准中Q/CSG表7.1-7.2进行，并应符合标准要求。
