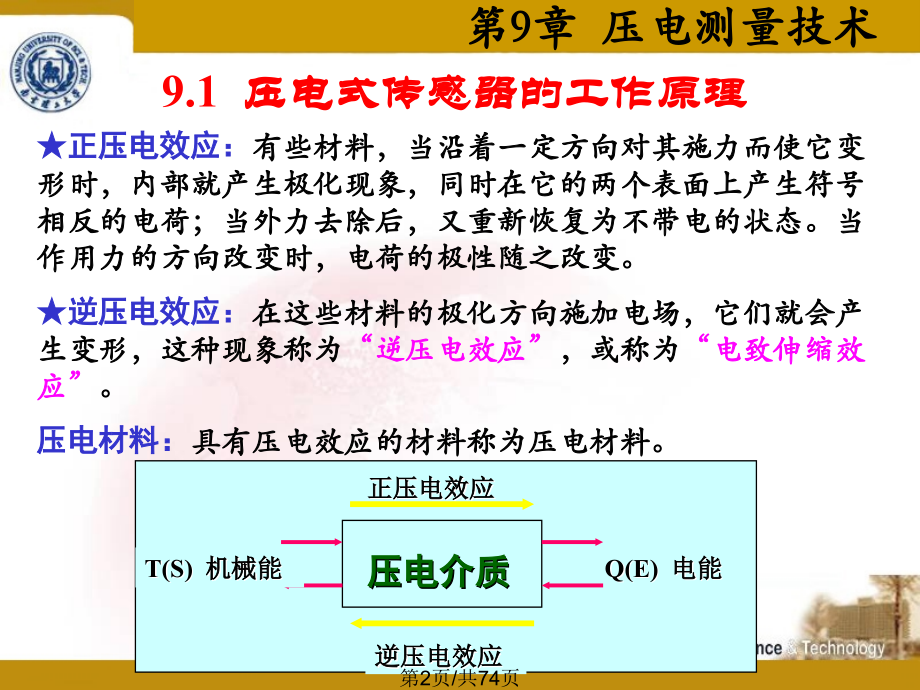

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第,9,章 压电测量技术,压电式传感器:,利用压电材料的,压电效应,实现能量的转换。当压电材料受到外力作用时,其表面将产生电荷,将机械能转变成电能。利用压电材料可以制成力敏元件。,压电器件,受力、表面形变,电荷,第,1,页,/,共,74,页,9.1,压电式传感器的工作原理,正压电效应:,有些材料,当沿着一定方向对其施力而使它变形时,内部就产生极化现象,同时在它的两个表面上产生符号相反的电荷;当外力去除后,又重新恢复为不带电的状态。当作用力的方向改变时,电荷的极性随之改变。,逆压电效应:,在这些材料的极化方向施加电场,它们就会产生变形,这种现象称为,“逆压电效应”,,或称为,“电致伸缩效应”,。,压电材料:,具有压电效应的材料称为压电材料。,压电介质,正压电效应,Q(E),电能,T(S),机械能,逆压电效应,第,2,页,/,共,74,页,压电常数,压电材料的性能常用压电常数来表征。,以晶体为例,设有一用晶体制成的压电元件受到力,F,作用,在其相应表面上产生表面电荷,Q,,力,F,与电荷,Q,之间存在如下关系:,d,压电常数,F,+,第,3,页,/,共,74,页,不同的受力方向及不同表面上电荷积累是不同的。,用单位面积上的力和电荷来表征压电效应时,得到:,j,方向受力时在,i,方向上电荷积累的表面密度,(,即沿,i,方向的极化强度,),;,沿方向,j,施加外力时,单位面积上感受的应力;,压电常数,(j,方向受应力,在,i,方向产生电荷时的压电常数,),。,第,4,页,/,共,74,页,压电常数,d,ij,有两个下脚注,:,第,1,个下脚注:表示晶体的极化方向,即产生电荷的表面垂直于,x,轴,(,y,轴或,z,轴,),,记作,i,=1,(或,2,或,3,)。,第,2,个下脚注:,j,=1,或,2,、,3,、,4,、,5,、,6,,分别表示在沿,x,轴、,y,轴、,z,轴方向作用的正应力和在垂直于,x,轴、,y,轴、,z,轴的平面内作用的剪切力。,第,5,页,/,共,74,页,晶体在任意受力状态下所产生的表面电荷密度可由下列方程组决定:,P,1,、,P,2,、,P,3,:,分别为在垂直于,x,轴、,y,轴和,z,轴的表面上产生的总的电荷密度;,1,、,2,、,3,:,表示晶体分别沿,x,轴、,y,轴、,z,轴方向所受的外力分量产生的拉或压应力;,4,、,5,、,6,:,为剪切应力分量。,第,6,页,/,共,74,页,晶体(压电材料)的压电特性可以用它的压电常数矩阵表示如下:,第,7,页,/,共,74,页,石英晶体的压电常数矩阵:,第,8,页,/,共,74,页,(,k=1,、,2,、,3,;、,2,、,3,、,4,、,5,、,6,),沿,h,方向的应变。,沿,k,方向施加的电场。,石英晶体的逆压电效应可用下列形式表示:,第,9,页,/,共,74,页,结论:,1,),有正压电效应的压电晶体,必有相应的逆压电效应。,晶体中,哪个方向上有正压电效应,则此方向上必定存在逆压电效应。,2,)逆压电效应的压电常数与正压电效应的压电常数相等,且一一对应。一般有:,逆压电效应中压电常数矩阵是正压电效应中压电常数矩阵的转置矩阵。,压电介质,正压电效应,Q(E),电能,T(S),机械能,逆压电效应,第,10,页,/,共,74,页,压电常数,d,ij,的物理意义,在“,短路条件”,下,单位应力所产生的电荷密度。,“短路条件”,是指压电元件的表面电荷从一开始发生就被引开,因而在晶体变形上不存在“二次效应”的理想条件。压电常数,d,ij,有时也称为压电应变常数。,第,11,页,/,共,74,页,(,1,)压电常数,g,:,它表示在不计“二次效应”的条件下,每单位,应力,在晶体内部产生的电势梯度,因此有时也称为压电电压常数,数值上等于压电常数,d,除以晶体的绝对介电常数,即,:,(,2,)压电常数,h,:,它表示在不计“二次效应”条件下,每单位,机械应变,在晶体内部产生的电势梯度。因而,h,常数应关系到压电晶体材料的机械性能参数,数值上等于压电常数,g,和晶体的杨氏模量,E,的乘积:,第,12,页,/,共,74,页,9.2,压电材料,选择压电材料的要求:,转换性能:具有较高的耦合系数或具有较大的压电常数;,机械性能:压电元件作为受力元件,希望它的机械强度高,机械刚度大,以期获得宽的线性范围和高的固有振动频率;,电性能:希望具有高的电阻率和大的介电常数,以期减弱外部分布电容的影响并获得良好的低频特性;,温度和湿度稳定性要好,具有较高的居里点,以期得到较宽的工作温度范围;,时间稳定性,:,压电特性不随时间变化。,压电晶体分类:,单晶体:石英晶体等,多晶体:压电陶瓷等,第,13,页,/,共,74,页,石英晶体,石英晶体有,天然的石英,和,人工石英单晶体,两种。,结构:石英晶体属六方晶体,有右旋石英晶体和左旋石英晶体之分,其理想外形共包括三十个晶面,分成五组。以,m,、,R,、,r,、,s,和,x,表示。六个,m,面也称柱面,六个,R,面也称大棱面,六个面,r,也称为小棱面,还有六个,s,面和六个,x,面。,第,14,页,/,共,74,页,x,轴:,与,z,轴垂直的平面上,并通过相对两棱的直线,(,有三个,),,又称为,电轴,。,y,轴:,与,x,轴、,z,轴垂直的是,y,轴,又称为,机械轴,;,z,轴:,晶体对称轴,又称为,光轴,;,x,切割:,截得的压电元件之两个端面与,x,轴相垂直;,y,切割:,截得的压电元件中的两个端面与,y,轴相垂直。,第,15,页,/,共,74,页,压电晶体的三种压电效应,a),纵向压电效应,:,沿电轴,X-X,方向的力作用下产生电荷的压电效应,.,第,16,页,/,共,74,页,压电晶体的三种压电效应,b),横向压电效应,:,沿机械轴,Y-Y,方向的力作用下产生电荷的压电效应,.,第,17,页,/,共,74,页,压电晶体的三种压电效应,c),切向压电效应,第,18,页,/,共,74,页,石英是具有良好压电效应的一种压电晶体。在,20,200,范围内压电常数的温度变化率约是,-0.016%/,,在温度较低时,压电常数的变化很小。,居里点:,573,石英晶体的,相对介电常数较小,,温度稳定性很好。机械强度很高,性能稳定,,没有热释电效应,(由于温度变化导致电荷释放),绝缘性能相当好。,第,19,页,/,共,74,页,压电陶瓷,压电陶瓷是人工制造的多晶压电材料,它由无数细微的单晶组成。,1,)极化前,它具有类似铁畴材料磁畴结构的“电畴”结构。特点:“电畴”是分子自发的极化区域,各单晶的自发极化方向完全是任意排列的,虽然每个单晶具有强压电性质,但是组成多晶后,各单晶的压电效应却互相抵消了。,原始的压电陶瓷是一个非压电体,它不具有压电性质。,未极化前:不具压电性,第,20,页,/,共,74,页,2,)极化后,极化处理:,在一定温度下,对压电陶瓷施加强电场,使电畴的自发极化方向按外加电场的方向取向。,压电陶瓷,1,电场撤消,电畴的自发极化在按原外加电场方向取向,陶瓷内极化强度不再为零。,撤销外电场,加外电场,E,第,21,页,/,共,74,页,机械效应转变为电效应,即由机械能转变为电能的现象,称为压电陶瓷的正压电效应。,极化方向定义为,z,轴。压电陶瓷稳定性较石英晶体差。,2,在陶瓷片极化的两端就出现束缚正负电荷。在陶瓷片的电极表面上很快吸附了一层来自外界的自由电荷。,3,自由电荷与陶瓷片内的束缚电荷符号相反而数值相等,起屏蔽和抵消陶瓷片内极化强度对外作用,陶瓷片内不表现极性,4,陶瓷片上加一个与极化方向平行的力,陶瓷片产生压缩变形,5,片内的正负束缚电荷之间的距离变小,电畴发生偏转,极化强度变小,原来吸附在极板上的自由电荷,有一部分被释放,6,压力撤消,恢复原状,片内的正负电荷之间的距离变大,极化强度也变大,电极上又吸附一部分自由电荷,第,22,页,/,共,74,页,压电陶瓷的种类,:,钛酸钡压电陶瓷,锆钛酸铅系压电陶瓷,即,PZT,系压电陶瓷,铌镁酸铅压电陶瓷(,PMN),铌酸盐系压电陶瓷,需要指出,:,通常压电陶瓷如钛酸钡和锆钛酸铅都有明显的,热释电效应,。,第,23,页,/,共,74,页,压电薄膜材料,PVF2,聚偏二氟乙烯,与水和人体组织具有相近声学阻抗,广泛用于电声及水声、生物医学等方面;,压力传感器,第,24,页,/,共,74,页,在压电式传感器中,压电元件常用两片或两片以上组合在一起。由于存在极性,因此有两种连接方法。,1,)并联法,Q,=2,Q,;,U,=,Ua,;,C,=2 Ca,压电元件的结构形式,第,25,页,/,共,74,页,2),串联法,Q,=Q ;U,=2Ua;C,=,比较:,并联接法输出电荷大,本身电容大(因而接上负载后时间常数大),宜用于以电荷作为输出量的场合,相对来说允许被测对象变化频率稍低。串联接法输出电压大,本身电容小,宜用于以电压作为输出量的场合,要求后续电路有较大的输入阻抗。,第,26,页,/,共,74,页,9.3,压电式传感器的等效电路,9.3.1,压电元件的等效电路,压电元件,是压电式传感器的,敏感元件,。,当它受到外力作用时,就会在垂直于电轴或垂直于极化方向的表面上产生电荷,在一个表面上聚集正电荷,在另一个表面上聚集等量的负电荷。,可以把,压电式传感器,看作一个,静电电容器,。,第,27,页,/,共,74,页,电容量,:,S,电容器极板面积;,t,压电元件厚度,压电材料的介电常数;,0,真空的介电常数;,r,压电材料的相对介电常数,随材料不同而变。,C,a,压电元件的内部电容。,1.,等效电路,1,)电荷源,可等效成为一个,电荷源,和一个,电容,的等效电路。,第,28,页,/,共,74,页,电容器上的电压,Ua,(开路电压)、电荷,Q,与电容,Ca,之间存在着以下关系:,2),电压源,可以等效为一个,电压源,和一个,串联电容,表示的电压等效电路。,第,29,页,/,共,74,页,9.3.2,压电传感器的等效电路,1,)测量系统框图,第,30,页,/,共,74,页,2,)完整的等效电路,R,a,为传感器的绝缘电阻;,R,i,为前置放大器的输入电阻;,C,a,为传感器内部电容,C,c,为电缆电容;,C,i,为前置放大器输入电容,。,第,31,页,/,共,74,页,灵敏度有两种,:,电压灵敏度,K,u,:,单位力的电压,;,K,u,=U/F,电荷灵敏度,K,q,:,单位力的电荷,;,K,q,=Q/F,两种灵敏度的关系,:,3,)压电传感器的灵敏度,第,32,页,/,共,74,页,9.4,测量电路,1.,引言,压电器件是一个有源电容器:高内阻、小功率(信号弱),放大,阻抗变换,第,33,页,/,共,74,页,前置放大器作用,将传感器的输出高阻抗变换成低阻抗输出,;,起放大传感器微弱信号的作用。,传感器的输出可以是电压信号,(,把传感器看作电压发生器,),;也可以是电荷信号,(,把传感器看作电荷发生器,),传感器的输出信号应先由低噪声电缆输入高输入阻抗的,前置放大器,。,第,34,页,/,共,74,页,主要区别:,使用,电压放大器,时,整个测量系统对电缆电容的变化非常敏感,尤其电缆长度变化更为明显,;,使用,电荷放大器,时,电缆长度变化的影响可忽略不计。,前置放大器有两种:,电压放大器,:,输出电压与输入电压(传感器的输出电压)成比例,这种电压前置放大器一般称为阻抗变换器;,电荷放大器,:,输出电压与输入电荷成比例。,第,35,页,/,共,74,页,9.4.1,电压放大器,电容器,放,电特性:,电容器两端的电压将按指数规律变化,放电的快慢决定于测量回路的时间常数 ,越大,放电越慢;反之,放电就越快。,第,36,页,/,共,74,页,可见,:只有在,测量回路开路,情况,也就是传感器本身的绝缘电阻,Ra,无限大的情况,才能使传感器的输出电压(或电荷)保持不变,;,如果传感器本身的,绝缘电阻,不是足够大,电荷就会通过这个电阻很快漏掉。,传感器与测量仪器连接应考虑,:,电缆电容,;,前置放大器的输入电容和输入电阻,;,第,37,页,/,共,74,页,等效电阻,R,:,等效电容,C,:,Ra:,传感器的绝缘电阻;,R,i,:,前置放大器的输入电阻;,C,a,:,传感器内部电容,;,C,c,:,电缆电容;,C,i,:,前置放大器输入电容,。,第,38,页,/,共,74,页,前置放大器的输入电压 为,设作用在压电元件上的力为,F,,其幅值为,F,m,,频率为,。即,F=F,m,Sin,t,在力,F,的作用下,产生的电荷,Q,为,Q=dF,第,39,页,/,共,74,页,写成复数形式,前置放大器的输入电压的幅值,U,im,第,40,页,/,共,74,页,输入电压与作用力之间的相位差用 为,理想情况下,传感器的绝缘电阻,R,a,和前置放大器的输入电阻,R,i,都为无限大,即等效电阻,R,为无限大的情况,电荷没有泄漏(即传感器的开路电压)。,前置放大器输入电压的幅值,U,am,它与输入电压,U,im,之幅值比,第,41,页,/,共,74,页,令,为测量回路的时间常数,即有:,第,42,页,/,共,74,页,电压幅值比和相角与频率比的关系,当作用在压电元件上的力是,静态力,(,=0,)时,前置放大器的输入电压等于零。,当,1,时,作用力的变化频率与测量回路的时间常数的乘积,远大于,1,时,前置放大器的输入电压,U,im,随频率的变化不大。,当,3,时,可近似看作输入电压与作用力的频率无关。,第,43,页,/,共,74,页,说明:,在测量回路的时间常数一定的情况下,压电式传感器的高频响应是相当好的。,但应当指出,:,不能靠增加测量回路的电容量来提高时间常数,(,传感器的电压灵敏度是与电容成反比,),。,增加测量回路的电容量必然会使传感器的灵敏度下降。,第,44,页,/,共,74,页,可行的办法,:,提高测量回路的电阻。,传感器本身的绝缘电阻一般很大,测量回路的电阻主要取决于前置放大器的输入电阻。,放大器的输入电阻越大,测量回路的时间常数就越大,传感器的低频响应也就越好。,提高,前置,放大器输入电阻,采取的方法:,采用场效应管。,压电式传感器在与阻抗变换器配合使用时,连接电缆不能太长。电缆长,电缆电容,C,c,就大,电缆电容增大必然使传感器的电压灵敏度降低。,解决电缆问题的方法,:,将超小型放大器装入传感器之中,组成一体化传感器,。,第,45,页,/,共,74,页,第,46,页,/,共,74,页,9.4.2,电荷放大器,电荷放大器能将高内阻的电荷源转换为低内阻的电压源,且输出电源正比于输入电荷。,一般电荷放大器同样也起着阻抗变换的作用,其输入阻抗高达,10,10,10,12,,而输出阻抗小于,100,。,使用电荷放大器优点,:在一定条件下,传感器的灵敏度与电缆长度无关。,工作原理,电荷放大器是一个具有深度电容负反馈的高增益放大器。,K:,放大器的开环增益,第,47,页,/,共,74,页,电荷放大器的输入级采用了场效应晶体管,因此放大器的输入阻抗极高,放大器输入端几乎没有分流,电荷,Q,只对反馈电容,C,f,充电,充电电压接近等于放大器的输出电压,:,U,sc,放大器输出电压;,U,cf,反馈电容两端的电压。,电荷放大器的输出电压只与输入电荷量和反馈电容有关,而与放大器的放大系数的变化或电缆电容等均无关系。,第,48,页,/,共,74,页,只要保持反馈电容的数值不变,就可得到与电荷量,Q,变化成线性关系的输出电压。反馈电容,C,f,小,输出就大,因此要达到一定的输出灵敏度要求,必须选择适当容量的反馈电容。,电荷放大器,输出,电压公式,:,由“虚地”原理可知,反馈电容,C,f,折合到放大器输入端的有效电容,C,f,为,第,49,页,/,共,74,页,压电元件产生的电荷,Q,不仅对反馈电容充电,同时也对其它所有电容充电。放大器的输出电压,可见,:输出电压是与电缆电容有关的。只有在放大器的开环增益,K,足够高,并满足以下条件:,放大器的输出电压为,一般在反馈电容的两端并联一个大电阻,R,f,(,约,10,8,10,10,),,其功能是提供直流反馈,减小零漂,使电荷放大器工作稳定。,第,50,页,/,共,74,页,设,C=C,a,+C,i,+C,c,有,Q=Q,f,+Q,c,U,a,:Q,c,=U,a,C,电容,C,f,的两端电压为,U,f,:,U,f,:Q,f,=U,f,C,f,Q=U,a,C+U,f,C,f,U,f,=U,a,-U,sc,U,sc,=-k U,a,U,f,=,(,1+k,),U,a,Q=U,a,c+,(,1+k,),C,f,第,51,页,/,共,74,页,使用电荷放大器的几点说明,1,)输入端短路,场效应管作为属于电流控制型器件,需将传感器两端短接。,2,)漂移,由于漏电阻较小,静态测量中出现漂移。,3,)工作频带,下限:取决于全系统的电气特性,即时间常数,。,上限:取决于传感器的机械特性,与两种因素有关:运算放大器的频率响应;电缆长度。,4,)电标或归一化处理,电荷放大器中设有归一化开关,如设置电荷放大器的放大倍数为“,1”,,仅需将放大器上的传感器灵敏度,设为所用传感器的灵敏度,则可由放大器的输出直接读出被测物理量的大小。如压力测量,归一化处理后,输出为,50mv,,则被测压力为,50,个机械单位,该单位取决于传感器的灵敏度单位,如,7.12,mv/kpa,50kpa,。,第,52,页,/,共,74,页,9.5,压电式传感器,压电元件直接成为力,电转换元件是很自然的。关键是选择合适的压电材料、变形方式、机械上串联或并联的晶片数、晶片的几何尺寸和合理的传力结构。,压电元件的,变形方式,以利用,纵向压电效应,的,TE,方式为最简便。,压电材料的选择决定,:,所测力的量值大小、对测量误差提出的要求、工作环境温度等各种因素。,第,53,页,/,共,74,页,晶片数目,:,通常使用,机械串联而电气并联,的两片。,晶片机械串联的数目增加会导致传感器抗侧向干扰能力的降低,;,晶片,机械上并联的片数增加会导致传感器加工精度过高。,第,54,页,/,共,74,页,晶体片为,X,切割石英晶片,尺寸为,81mm,,,上盖为传力元件,其变形壁的厚度为,0.10.5mm,由测力范围(,F,max=500Kg,),决定。绝缘套用来,绝缘和定位。,基座内外底,面对其中心线的垂直度、上盖及晶片、电极,的上下底面的平行度与表面光洁度都有极严格的要求。否则会使横向灵敏度增加或使片子因应力集中而过早破坏。,提高绝缘阻抗,传感器装配前要经过多次净化(包括超声波清洗),然后在超净工作环境下进行装配,加盖之后用电子束封焊。,接触面不可能绝对平坦,需要施加预紧力,保证全面均匀接触。,1.,压电式压力传感器,YDS781,型单向压电式测力传感器的结构图。,第,55,页,/,共,74,页,2.,压电式压力传感器,1,)结构特点:,2,)温度补偿方法:,3,)加速度补偿原理,(,膜片式,),第,56,页,/,共,74,页,1,)结构特点,膜片的作用:密封、传递压力,对传感器内部器件进行预紧;,采用多片晶体机械上串联、电气上并联,以提高传感器的电荷灵敏度;,壳体的刚度较大。,2,)温度补偿方法,原因,:当被测环境的温度变化时,膜片及传感器,壳体,会产生热应力,导致压电晶体产生额外的电荷输出,因此需进行温度补偿。(如测量火药燃气压力),第,57,页,/,共,74,页,3,)加速度补偿原理,原因,:当被测压力的环境具有冲击和振动的影响时,由于压电晶体及相关传感器附件都具有质量,则在加速度的作用下会产生惯性力,该惯性力作用在压电晶体堆上也会因加速度的影响产生附加的电荷输出。,补偿方法,采用温度补偿金属块,选用温度系数与膜片及壳体相反的金属块。,第,58,页,/,共,74,页,补偿方法,:,采用加速度补偿块及补偿晶片,使加速度产生的额外电荷输出与补偿晶片产生的电荷输出正好抵消,。,第,59,页,/,共,74,页,3.,压电式加速度传感器,引言:,加速度测量方法及传感器分类:绝对式、相对式,(,惯性式,),惯性式,:,牵连运动,相对运动,1),结构原理,(,压缩式压电加速度传感器,),第,60,页,/,共,74,页,2,)结构特点,基座:加厚基座或选用刚度较大的材料;,质量块,m,:具有一定的重量,以便提高传感器的灵敏度;,引线:直接焊接在晶体表面的金属片上,一般采用镀银电板;,预加载荷:由硬弹簧、螺栓、螺母对质量块预加载荷。,第,61,页,/,共,74,页,3,)传递函数,有,:,(,1,),引入,:,第,62,页,/,共,74,页,被测加速度为,则式(,1,)可写成:,第,63,页,/,共,74,页,结论,:上限频率取决于传感器的机械特性;,下限频率取决于测量电路的时间常数,。,(,4,)横向灵敏度,指传感器对垂直于主轴平面内的加速度的最大灵敏度。,第,64,页,/,共,74,页,产生的原因,(,1,)压电材料性能的不均匀、压电片表面粗糙或两个表面不平行、压电片表面有杂质或接触不良;,(,2,)晶体片切割或极化方向有偏差;,(,3,)传感器基座上下两端互相不平行;,(,4,)基座平面与主轴方向互不垂直,基座平面不平;,(,5,)质量块或压紧螺母加工精度不紧;,(,6,)传感器装配质量不好,结构不对称。,第,65,页,/,共,74,页,:,9.6,引起压电式传感器测量误差的因素,9.6.1,环境温度的影响,周围环境温度的变化对压电材料的压电常数和介电常数的影响最大,它将造成传感器灵敏度发生变化。,1,)石英晶体,石英晶体对温度并不敏感,在常温范围甚至温度高至,200,,石英的压电常数和介电常数几乎不变,在,200,400,范围内变化也不大。,2,)压电陶瓷,人工极化的压电陶瓷受温度的影响比石英要大得多,压电常数和介电常数随温度变化的趋势大体上如图所示。,第,66,页,/,共,74,页,为了提高压电陶瓷的温度稳定性和长时间温度稳定性,一般应进行,人工老化处理,。,人工老化处理,:,将压电陶瓷置于温度箱内反复加温和降温,连续做一个星期,加温和降温的周期为二小时。,第,67,页,/,共,74,页,压电陶瓷经人工老化后处理后,虽然在正常使用稳定环境中性能比较稳定,但在高温环境中使用时,压电常数和介电常数仍会发生变化。,普通的压电式传感器的工作温度总是有限的,这主要是受压电材料、电子线路元件和电缆耐温限制。,压电材料的电阻率是随着温度的增加按指数规律减小的。,传感器的连接电缆也是一个至关重要的部件。普通电缆是不能耐,700,以上高温的。,电缆两端必须气密焊封,以防止潮气侵入到无机绝缘材料中使绝缘电阻减低。,第,68,页,/,共,74,页,9.6.2,环境湿度的影响,环境湿度对压电式传感器性能影响很大。如传感器长期在高湿环境下工作,传感器的绝缘电阻(泄漏电阻)将会减小,以致使传感器的低频响应变坏。,要选用绝缘性能良好的绝缘材料,如聚氯乙烯、聚苯乙烯、陶瓷等,。,零件表面的光洁度要高,。,对一些长期在潮湿环境或水下工作的传感器,应采取防潮密封措施,在容易漏气或进水的输出引线接头处用特殊材料加以密封。,第,69,页,/,共,74,页,9.6.3,电缆噪声,压电式传感器的信号电缆一般采用小型同轴导线,这种电缆很柔软,具有良好的挠性。,电缆噪声完全是由电缆自身产生的。普通的同轴电缆是由聚乙烯或聚四氟乙烯作绝缘保护层的多股绞线组成。,为了减少这种噪声,除选用特制的低噪声电缆。,在测量过程中应将电缆固紧,以免产生相对运动。,第,70,页,/,共,74,页,作 业,9-1,什么叫正压电效应?什么叫逆压电效应?,9-2,画出压电元件的两种等效电路。,9-3,电荷放大器要解决的核心问题是什么?试推导其输入输出关系。,9-4,何谓电压灵敏度和电荷灵敏度?两者间有什么关系?,9-5,简述压电式加速度传感器的工作原理。,9-6,有两只压电式加速度传感器,固有频率分别为,200kHz,和,35kHz,,阻尼比均为,0.3,,今欲测频率为,10Hz,的振动应选用哪一只?为什么?,第,71,页,/,共,74,页,9-7,为了扩大压电式传感器的低频响应范围,是否可以采用增加测量回路电容,C,的办法?为什么?,9-8,压电式传感器的上限频率和下限频率各取决于什么因素?,9-9,分析压电式加速度传感器的频率响应特性。若测量电路的,C=1000pF,,,R=500M,,传感器固有频率,0,=30kHz,,相对阻尼比系数,=0.5,,求幅值误差在,2%,以内的使用频率范围。,9-10,用石英晶体加速度计及电荷放大器测量机器的振动,已知加速度计灵敏度为,5pC/g,电荷放大器灵敏度为,50mV/pC,当机器达到最大加速度值时相应的输出电压幅值为,2V,,试求该机器的振动加速度,第,72,页,/,共,74,页,9-11,石英晶体压电式传感器,面积为,1cm,2,,厚度为,1mm,,固定在两金属板之间,用来测量通过晶体两面力的变化。材料的弹性模量是,9,10,10,Pa,,电荷灵敏度为,2pC/N,,相对介电常数是,5.1,,材料相对两面间电阻是,10,14,。一个,20pF,的电容和一个,100M,的电阻与极板相连。若所加力,F=0.01sin,(,10,3,t,),N,求:,两极板间电压峰,峰值;,晶体厚度的最大变化值。,9-12,已知电压前置放大器输入电阻及总电容分别为,R,i,=100M,,,C,i,=100pF,,求与压电式加速度计相配测,1Hz,振动时幅值误差是多少?,第,73,页,/,共,74,页,9-13,已知某压电式传感器测量最低信号频率,f=1Hz,,现要求在,1Hz,信号频率时其灵敏度下降不超过,5%,,若采用电压前置放大器输入回路总电容,Ci=500pF,,求该前置放大器输入总电阻,Ri,是多少?,9-14,有一压电晶体,其面积,S=3cm,2,,厚度,t=0.3mm,,在零度,,X,切型纵向石英晶体压电系数,d,11,=2.3110,-12,C/N,。求受到压力,P=10Mpa,作用时产生的电荷,q,及输出电压,u,0,。,第,74,页,/,共,74,页,
