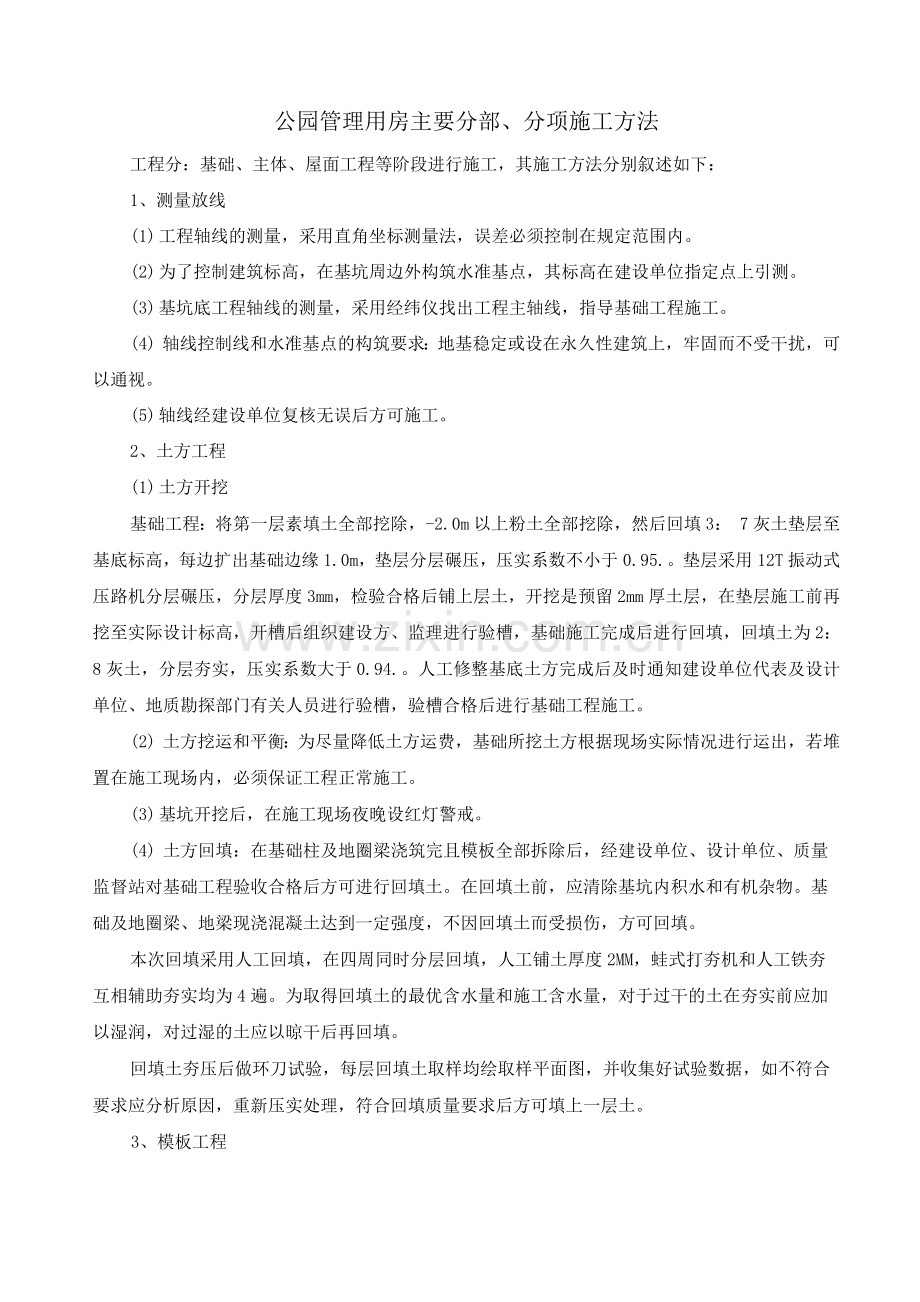

公园管理用房主要分部、分项施工方法
工程分：基础、主体、屋面工程等阶段进行施工，其施工方法分别叙述如下：
1、测量放线
(1) 工程轴线的测量，采用直角坐标测量法，误差必须控制在规定范围内。
(2) 为了控制建筑标高，在基坑周边外构筑水准基点，其标高在建设单位指定点上引测。
(3) 基坑底工程轴线的测量，采用经纬仪找出工程主轴线，指导基础工程施工。
(4) 轴线控制线和水准基点的构筑要求：地基稳定或设在永久性建筑上，牢固而不受干扰，可以通视。
(5) 轴线经建设单位复核无误后方可施工。
2、土方工程
(1) 土方开挖
基础工程：将第一层素填土全部挖除，-2.0m以上粉土全部挖除，然后回填3： 7灰土垫层至基底标高，每边扩出基础边缘1.0m，垫层分层碾压，压实系数不小于0.95.。垫层采用12T振动式压路机分层碾压，分层厚度3mm，检验合格后铺上层土，开挖是预留2mm厚土层，在垫层施工前再挖至实际设计标高，开槽后组织建设方、监理进行验槽，基础施工完成后进行回填，回填土为2： 8灰土，分层夯实，压实系数大于0.94.。人工修整基底土方完成后及时通知建设单位代表及设计单位、地质勘探部门有关人员进行验槽，验槽合格后进行基础工程施工。
(2) 土方挖运和平衡：为尽量降低土方运费，基础所挖土方根据现场实际情况进行运出，若堆置在施工现场内，必须保证工程正常施工。
(3) 基坑开挖后，在施工现场夜晚设红灯警戒。
(4) 土方回填：在基础柱及地圈梁浇筑完且模板全部拆除后，经建设单位、设计单位、质量监督站对基础工程验收合格后方可进行回填土。在回填土前，应清除基坑内积水和有机杂物。基础及地圈梁、地梁现浇混凝土达到一定强度，不因回填土而受损伤，方可回填。
本次回填采用人工回填，在四周同时分层回填，人工铺土厚度2MM，蛙式打夯机和人工铁夯互相辅助夯实均为4遍。为取得回填土的最优含水量和施工含水量，对于过干的土在夯实前应加以湿润，对过湿的土应以晾干后再回填。
回填土夯压后做环刀试验，每层回填土取样均绘取样平面图，并收集好试验数据，如不符合要求应分析原因，重新压实处理，符合回填质量要求后方可填上一层土。
3、模板工程

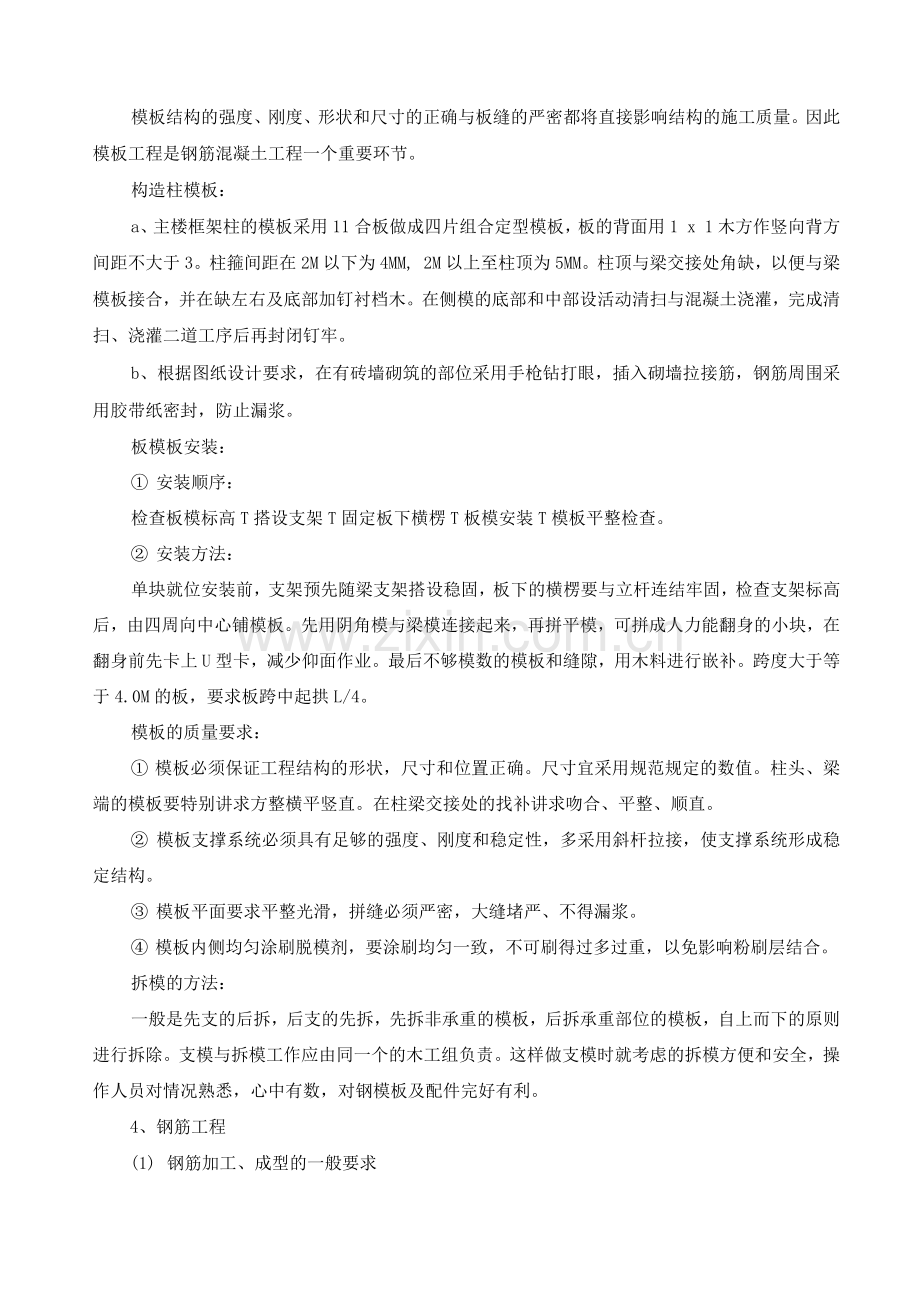

模板结构的强度、刚度、形状和尺寸的正确与板缝的严密都将直接影响结构的施工质量。因此模板工程是钢筋混凝土工程一个重要环节。
构造柱模板：
a、主楼框架柱的模板采用11合板做成四片组合定型模板，板的背面用1 x 1木方作竖向背方间距不大于3。柱箍间距在2M以下为4MM, 2M以上至柱顶为5MM。柱顶与梁交接处角缺，以便与梁模板接合，并在缺左右及底部加钉衬档木。在侧模的底部和中部设活动清扫与混凝土浇灌，完成清扫、浇灌二道工序后再封闭钉牢。
b、根据图纸设计要求，在有砖墙砌筑的部位采用手枪钻打眼，插入砌墙拉接筋，钢筋周围采用胶带纸密封，防止漏浆。
板模板安装：
① 安装顺序：
检查板模标高T搭设支架T固定板下横楞T板模安装T模板平整检查。
② 安装方法：
单块就位安装前，支架预先随梁支架搭设稳固，板下的横楞要与立杆连结牢固，检查支架标高后，由四周向中心铺模板。先用阴角模与梁模连接起来，再拼平模，可拼成人力能翻身的小块，在翻身前先卡上U型卡，减少仰面作业。最后不够模数的模板和缝隙，用木料进行嵌补。跨度大于等于4.0M的板，要求板跨中起拱L/4。
模板的质量要求：
① 模板必须保证工程结构的形状，尺寸和位置正确。尺寸宜采用规范规定的数值。柱头、梁端的模板要特别讲求方整横平竖直。在柱梁交接处的找补讲求吻合、平整、顺直。
② 模板支撑系统必须具有足够的强度、刚度和稳定性，多采用斜杆拉接，使支撑系统形成稳定结构。
③ 模板平面要求平整光滑，拼缝必须严密，大缝堵严、不得漏浆。
④ 模板内侧均匀涂刷脱模剂，要涂刷均匀一致，不可刷得过多过重，以免影响粉刷层结合。
拆模的方法：
一般是先支的后拆，后支的先拆，先拆非承重的模板，后拆承重部位的模板，自上而下的原则进行拆除。支模与拆模工作应由同一个的木工组负责。这样做支模时就考虑的拆模方便和安全，操作人员对情况熟悉，心中有数，对钢模板及配件完好有利。
4、钢筋工程
(1) 钢筋加工、成型的一般要求
① 原材料：钢筋1(6)级Fy=210N/mm2,II(①)级Fy=310N/mm2 , 550级冷扎带肋钢(①R),强度标准值Fy=340N/mm 2。
焊条：1 (6)级钢采用E43焊条，11 (①)钢采用E50焊条。
钢筋保护层：梁柱为25、板为15、基础为35。钢筋锚固长度：1(6)级钢30d、11(6)级钢40d。
所有钢材供应到现场后，必须进行外观质量检查和复试工作。不合格的钢材，不得用于本工程，并清退出场外。
② 钢筋加工
I级盘园加工前应进行调直.钢筋切断采用机械切断,要求截面平整、加工弯曲要求型状和尺寸准确。
钢筋加工前须根据设计图及构件尺寸进行配筋，由钢筋工长负责编制下料单，并绘出简图，经技术负责人复核无误后，方可下料。
③ 钢筋成型：
本工程所用钢筋大规格钢筋在现场加工成型，要求钢筋的形状正确，平面上没有翘曲不平现象。
对于1350/1350的箍筋绑扎难度较大，制作时可制作1350/9的箍筋，待其绑好后,再用板手将9弯钩板成1350。封闭式箍筋无法绑扎时采用“U”型箍筋进行施工，但必须在绑扎好后进行焊接。
5、混凝土工程
(1) 材料要求：
a、水泥：采用42.5号普通硅酸盐水泥，进场后的水泥经复试合格方准使用。
b、集料：混凝土所需砂、石应具有良好的级配。
砂：选用洁净的中粗砂，颗粒均匀、质地坚固，以山砂为优，含泥量A3%。
石子：选用坚硬的碎石，含泥量＞1%,粒径宜用2-4CM,针状、片状颗粒含量A15%。
水：采用洁净的城市自来水。
(2) 配合比设计：
本工程混凝土配比，宜提供现场的水泥和集料，委托试验室进行配合比设计。
(3) 混凝土搅拌：
本工程选用自落式混凝土拌和机二台。
根据测定砂石含水率调整配合比的用水量，雨天应增加测定次数。
正式搅拌前拌和机先空斗试运行，正常后方可正式装料搅拌。
砂、石必须严格按需用量分别过称。加水也必须严格计量。
加料顺序：先倒石子，再倒水泥，后倒砂子，最后加水。如需掺外加剂，应按定量与水同时加入。
搅拌第一盘混凝土可在装料时适当少装一些石子或适当增加水泥和水。
混凝土搅拌时间，自落式搅拌机一般不应少于1.5min。混凝土坍落度一般控制在3-5CM，每台班测试两次。
(4) 混凝土运输：
混凝土自拌和机中御出后，及时送到浇筑地点。在运输过程中，防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象，如有离析现象，必须在浇灌前进行二次拌和。
(5) 混凝土浇筑与振捣：
① 一般要求：
a、混凝土自吊斗下落的自由倾落高度A2M，浇筑高度超过2M时，采用串桶下料。
b、浇筑混凝土时应分段分层连续进行，浇筑层的高度根据结构特点，钢筋疏密决定，最大不超过50CM。
c、使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做成均匀振实。移动间距一般为30-40CM。振动上层时插入下层5CM。使两层间混凝土结合良好。平板振动器移动间距，应保证振动器的平板覆盖已振实部分的边缘。
d、本工程混凝土浇筑连续进行，不留施工缝，如必须间歇，时间超过2小时，超过时应按施工缝处理。
e、浇筑混凝土时设专人经常观察模板、钢筋、预埋孔洞、预埋件和插筋等有无移动，变形或堵塞情况。发现问题应立即停止浇灌，并在已浇筑的混凝土凝结前处理好。
② 基础混凝土浇筑：
在浇筑混凝土前，模板和钢筋上的泥土及模板内的垃圾应清除干净。模板洒水湿润，缝隙堵严，基坑内积水排除干净。
基础混凝土应分层浇筑，斜面部分的模板应随混凝土浇捣分段支设，边角处混凝土必须捣实。基础顶表面拉通线用木抹拍实找平搓毛，基础上的插筋，要保证插筋位置的正确。按平面图把每根柱的截面边框尺寸线弹在垫层上，把每根柱的主筋用箍筋与板筋点焊，上主筋用缩尺箍筋扎牢并与钢管架固定。不因浇捣混凝土而位移。混凝土连续浇捣，不留施工缝，以保证基础有良好的整体性。
③ 柱混凝土浇筑
浇筑前底部先填5T0CM厚与混凝土配合比相同减石子砂浆，柱混凝土应分层振捣，使用插入式振捣器时每层厚度A50CM，振动棒不得触动钢筋和预埋件。除上面振捣外，下面要有人随时敲打模板，检查有无漏振空洞现象。
④ 梁、板混凝土浇筑
梁、板应同时浇筑，浇筑方法由一端开始用“赶浆法”即先浇筑梁，根据梁高分层浇筑成阶梯形，当达到板底时再与板的混凝土一起浇筑，随着阶梯形不断延伸，梁板混凝土浇筑连续向前进行。
梁柱节点及构架点钢筋较密时，浇筑此处时，宜用小粒径石子同强度等级浇筑，并用带插铁的振动棒振实。
浇筑板的混凝土虚铺厚度略大于板厚，用平板振动器垂直浇筑方向来回振捣。厚板可用插入式振捣器顺浇筑方向拖拉振捣，并用铁尺检查混凝土厚度，振捣完毕后用木杠刮平，长木抹子抹实。施工缝处，预埋件及插筋处用木抹找平，浇筑板混凝土不允许用振动棒铺摊混凝土。
施工缝位置：宜沿次梁方向浇筑楼板，施工缝应留在次梁跨度的中间三分之一范围内。施工缝表面与梁轴线或板面垂直，不得留斜槎。施工缝宜用木板档牢。
施工缝须待已浇混凝土的搞压强度《1.2MPA时，才允许继续浇筑。在继续浇筑混凝土前，施工缝处的混凝土应凿毛，剔除浮动石子，并用水冲洗干净，先涂刷一层水泥素浆，
(5) 混凝土试块制作
每班制作两组试块，分别作标准养护和自然养护，分别做为28d标准强度和提前拆模强度用，并按统计法分析评定混凝土强度。
(6) 混凝土养护：
混凝土浇筑完毕后，在12h以内加以覆盖和浇水，浇水次数应能保持混凝土有足够湿润状态，养护不少于七昼夜。冬季可采用塑料薄膜下垫木条等物保养，并且在上面覆盖草帘，在白天温度回升时可将保养层掀开，极收热量，晚上再盖起来。柱、墙构件拆模后，钉挂草帘并扎牢来保养。
6、墙体工程
(1)砖基础
在混凝土强度达12KG/CM以上时，方可弹线砌砖基础，基础墙采用M7.5水泥砂浆砌Mu10标准砖。墙体宜采用一顺一丁或满丁满条砌筑，竖缝错开1 /4砖长，十字和丁字接头应隔皮砌通。在基础墙砌筑前，应检查混凝土条基上部的平整度，对第一层灰缝厚度大于20MM处，必须采用C10细石混凝土找平，严禁用砂将、砖屑塞垫。在施工过程中，基础墙在临时间断处应留斜槎，在墙体砌筑时注意构造柱的留设，保证构造柱不偏移，自基础顶面开始，构造柱与墙体间必须设置2①6@5拉结筋，伸出柱面不小于10。在基础砌筑完毕后，应及时清理基础槽内杂物和积水。在模板拆除后，及时用同标号砂浆将脚手洞堵好，以便回填土。
(2) 正负零以下采用MU15非黏土烧结砖，用M10水泥砂浆砌筑，
正负零以上采用MU10非黏土烧结砖，用M7.5混合砂浆砌筑。
① 施工顺序：
施工前准备T砖浇水T砂浆搅拌T砌砖墙T验收。
② 操作要求：
A、砖浇水：砖必须在砌筑前一天浇水湿润，一般以水渗入砖四边1.5CM为宜，含水率为10-15%,常温下施工不得用干砖上墙;雨季不得使用含水率达到饱和状态和砖砌墙;冬期浇水有困难时，则适当增大砂浆稠度。
B、砂浆搅拌：砂浆配合比应采用重量比，以试验室配合比通知单为依据，适时调整。计量精度水泥为2%,砂、灰膏控制在5%以内。采用机械搅拌，搅拌时间不少于1.5分钟。
C、组砌方法：采用“四一”砌砖法砌筑。采用铺浆法砌筑时，必须挤压，铺浆长度不得超过5MM,先灌竖向灰缝，再铺水平灰缝，打头缝灰后砌筑。
D、排砖撂底盘角。
在开始砌第一皮砖时采用丁砖砌筑，根据弹好的门窗洞位置线，认真核对门窗间墙的长度尺寸符合排砖模数。
砌墙前先盘大角，每次盘角为五层，新盘的大角及时吊靠。盘角时要仔细对照皮数杆的砖层和标高，控制灰缝大小使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后挂线砌墙壁。
E、挂线
砌墙时采用外手挂线，前、后沿长墙几个人使一根通线，中间设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺。
F、砌砖
砌筑时可采用“铺砌法”施工，砌砖要“上跟线、下跟棱、左右相邻要对平”，外墙转角处同时砌筑，一般沿墙和隔墙采取同步砌筑或留斜槎接头，留槎长度不应小于墙体高度的2/3,槎子必须平直、通顺。隔墙与墙或柱不同时砌筑时留阳槎加预埋拉结筋。沿墙高每50CM预设2*6钢筋，其埋入长度从墙的留槎处算起每边均50CM，末端应加9弯钩。砌体接槎时，必须将接槎处的表面清理干净，浇水湿润，并应填实砂浆，保持灰缝平直。净跨度小于15的门窗洞采用钢筋砖过梁，详见苏G9048第16页，钢筋采用3*8，位于柱边洞上方过梁中的钢筋需预先从柱中留出。在墙体砌筑过程中，必须按规范要求注重内三度，外三度的砌筑质量，并随时检查墙角和墙面垂直度，平整度，及时纠正偏差。
G、墙体采用多孔砖墙，分两次砌筑，每层墙体严禁一次砌筑到顶，预留最后3皮砖在下部墙砌完3天后砌筑，并由中间开始向两边砌筑。顶面与上部结构接触处宜用侧砖或倾斜砌筑，倾斜度在6〜8之间，并用砂浆挤紧。空心砖及空心砌块不宜砍凿，不够整数时，采用粘土砖补砌。墙中洞、预埋件和管道处采用实心砖砌筑，并在砌筑时正确留出洞及预埋管件。
H、外墙周围附在矩形柱侧面的砖垛砌筑时，首先校核柱轴线及顶面标高，凸出矩形柱的砖垛先砌四角砖垛，再拉通线砌中间砖垛。砖垛在砌筑前根据图纸尺寸先试排几种组合方法，不得采用包心砌法。在9高以下连同填充墙统一砌筑，并按每5高埋设拉接筋，逐皮搭接长度不少于半砖。每砌筑一皮用套板检查一次，每砌三〜五皮砖必须用托线板、吊锤检查一次垂直度，发现问题及时纠正偏差。
7、建筑物的轴线、标高控制及沉降观测
(1) 轴线控制
本工程的轴线引测、标高传递及沉降观测由专职的测量员负责，明确岗位职责，严格测设记录和校核建档制度，严格执行仪器校验制度，做到平衡误差，消灭累计误差，即时发现问题，即时解决问题。
施工前，在场地内设置轴线点，建立起“井”字形轴线控制网，每施工一层，利用J-6经纬仪将每一主轴线从地面的测控网或下一层的构件引到施工层，并随即在施工好的结构表面弹出主轴线标记，再利用钢尺划分各轴线。
(2) 标高的传递
根据建设单位提供的水准点，将标高传递到我方设置的基准点，并建立起标高网，用水准仪、钢尺结合铅垂直线依据此点点进行引测标高。
(3) 沉降观测
设计时已考虑到不均匀沉降的因素，但仍要进行沉降观测。
观测点的设置：
本工程施工前与设计单位联系，确定出在哪些部位的外表面设置沉降观测点，（设置高度约为+1.0M）。另在距该工程30M以外的地方设置一永久性基准点，用240标准砖砌筑将其围护好，作为沉降观测的基准原点。
沉降观测方法、观测资料的收集、整理及异常现象的处理
沉降观测点设置完毕后，立即用专用水准仪（DS1往返一公里测量误差精确到1MM）测量出各测点的原始高程，以后每施工一层测量一次，并作好观测记录。观测水准点的测量精度符合II等精度。每次必须按统一的顺序进行测量，每测完一次后，应即整理观测数据，如发现有异常现象，应立即会同设计、建设等单位共同分析处理，竣工验收后，将观测资料整理汇总成册，报送建设单位，继续观测。
