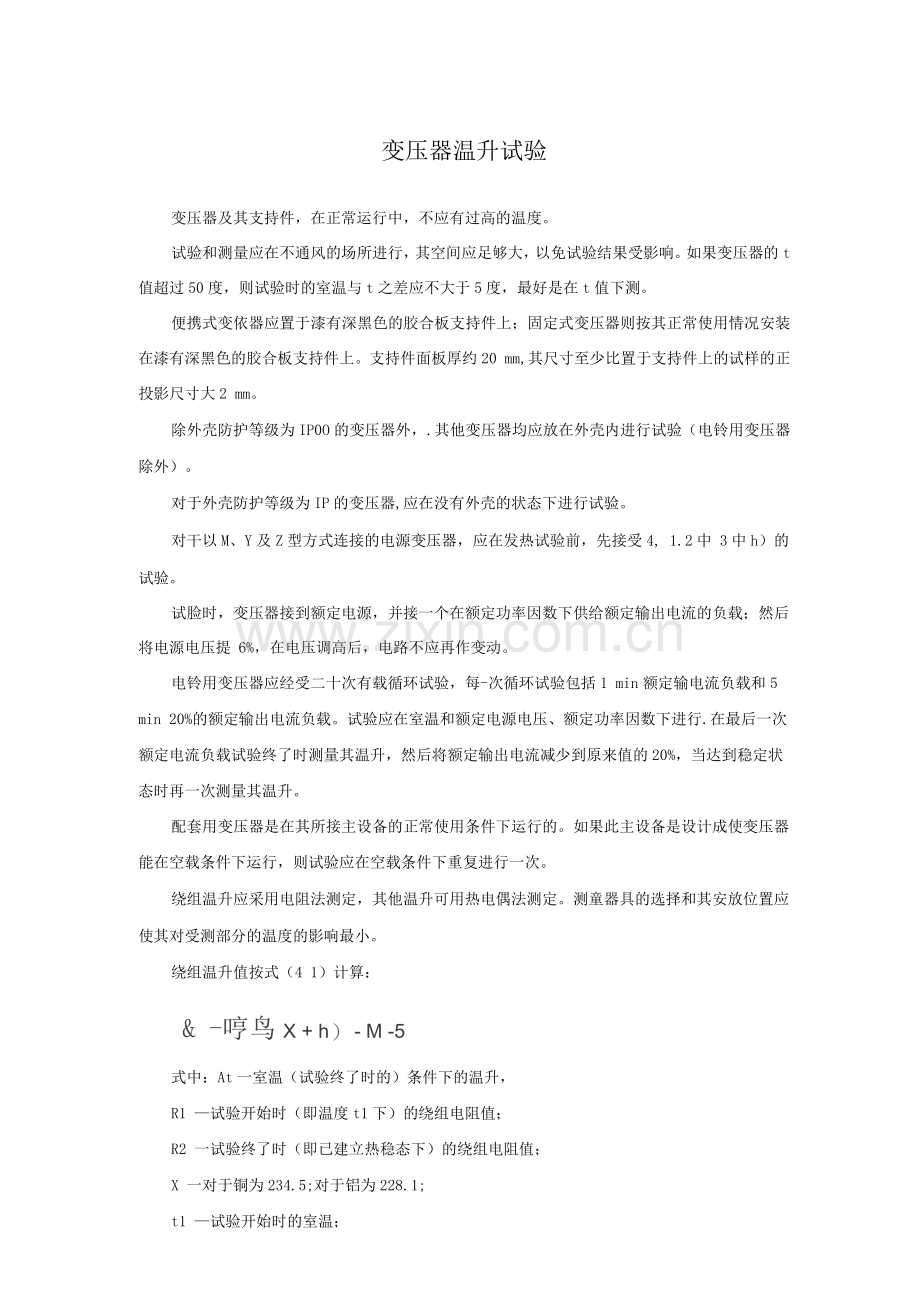

变压器温升试验
变压器及其支持件，在正常运行中，不应有过高的温度。
试验和测量应在不通风的场所进行，其空间应足够大，以免试验结果受影响。如果变压器的t值超过50度，则试验时的室温与t之差应不大于5度，最好是在t值下测。
便携式变依器应置于漆有深黑色的胶合板支持件上；固定式变压器则按其正常使用情况安装在漆有深黑色的胶合板支持件上。支持件面板厚约20 mm,其尺寸至少比置于支持件上的试样的正投影尺寸大2 mm。
除外壳防护等级为IP0O的变压器外，.其他变压器均应放在外壳内进行试验（电铃用变压器除外）。
对于外壳防护等级为IP的变压器,应在没有外壳的状态下进行试验。
对干以M、Y及Z型方式连接的电源变压器，应在发热试验前，先接受4, 1.2中 3中h）的试验。
试脸时，变压器接到额定电源，并接一个在额定功率因数下供给额定输出电流的负载；然后将电源电压提 6%，在电压调高后，电路不应再作变动。
电铃用变压器应经受二十次有载循环试验，每-次循环试验包括1 min额定输电流负载和5 min 20%的额定输出电流负载。试验应在室温和额定电源电压、额定功率因数下进行.在最后一次额定电流负载试验终了时测量其温升，然后将额定输出电流减少到原来值的20%，当达到稳定状态时再一次测量其温升。
配套用变压器是在其所接主设备的正常使用条件下运行的。如果此主设备是设计成使变压器能在空载条件下运行，则试验应在空载条件下重复进行一次。
绕组温升应采用电阻法测定，其他温升可用热电偶法测定。测童器具的选择和其安放位置应使其对受测部分的温度的影响最小。
绕组温升值按式（4 1）计算：
& -哼鸟X + h） - M -5
式中：At一室温（试验终了时的）条件下的温升，
R1 —试验开始时（即温度t1下）的绕组电阻值；
R2 一试验终了时（即已建立热稳态下）的绕组电阻值；
X 一对于铜为234.5;对于铝为228.1;
t1 —试验开始时的室温；

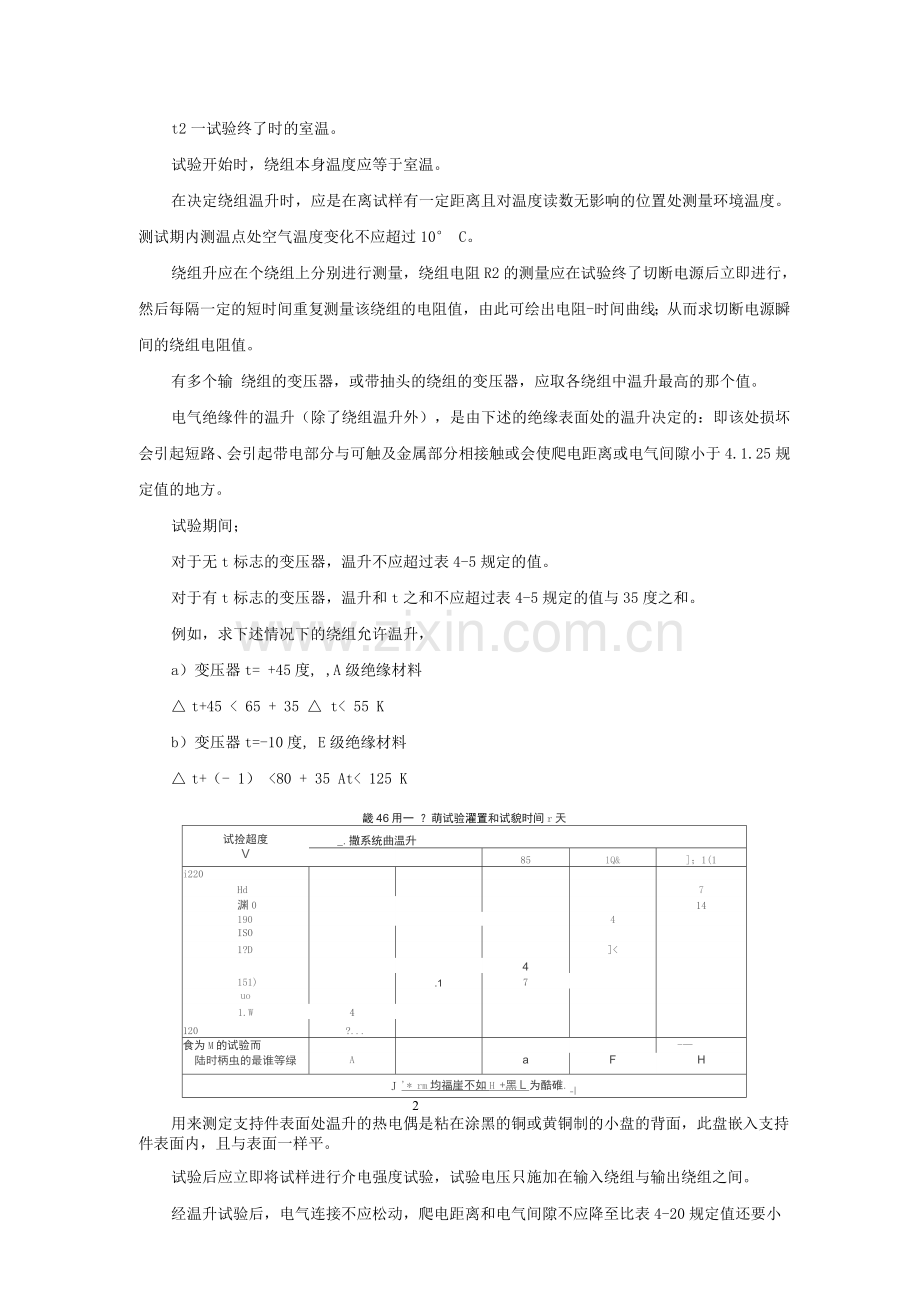

t2一试验终了时的室温。
试验开始时，绕组本身温度应等于室温。
在决定绕组温升时，应是在离试样有一定距离且对温度读数无影响的位置处测量环境温度。测试期内测温点处空气温度变化不应超过10° C。
绕组升应在个绕组上分别进行测量，绕组电阻R2的测量应在试验终了切断电源后立即进行，然后每隔一定的短时间重复测量该绕组的电阻值，由此可绘出电阻-时间曲线；从而求切断电源瞬间的绕组电阻值。
有多个输 绕组的变压器，或带抽头的绕组的变压器，应取各绕组中温升最高的那个值。
电气绝缘件的温升（除了绕组温升外），是由下述的绝缘表面处的温升决定的：即该处损坏会引起短路、会引起带电部分与可触及金属部分相接触或会使爬电距离或电气间隙小于4.1.25规定值的地方。
试验期间；
对于无t标志的变压器，温升不应超过表4-5规定的值。
对于有t标志的变压器，温升和t之和不应超过表4-5规定的值与35度之和。
例如，求下述情况下的绕组允许温升，
a）变压器t= +45度, ,A级绝缘材料
△ t+45 < 65 + 35 △ t< 55 K
b）变压器t=-10度, E级绝缘材料
△ t+（- 1） <80 + 35 At< 125 K
畿46用一 ？萌试验濯置和试貌时间r天
试捡超度
V
_.撒系统曲温升

85
1Q&
]；1(1
i220

Hd

7
渊0

14
190

4

ISO

1?D

]<

4

151)

.1
7

uo

1.W
4

120
?...

食为M的试验而

-—
陆时柄虫的最谁等绿
A

a
F
H
J '* rm均福崖不如H +黑l为酷碓.
-I
2
用来测定支持件表面处温升的热电偶是粘在涂黑的铜或黄铜制的小盘的背面，此盘嵌入支持件表面内，且与表面一样平。
试验后应立即将试样进行介电强度试验，试验电压只施加在输入绕组与输出绕组之间。
经温升试验后，电气连接不应松动，爬电距离和电气间隙不应降至比表4-20规定值还要小，密封胶不应溢以及过载保护装置不应动作.
嵌入式安装的电动剃刀用电源装置安装在位于水平面上的用绝缘材料做成的嵌入式盒子里，并使其插的正面处在垂直面内。
