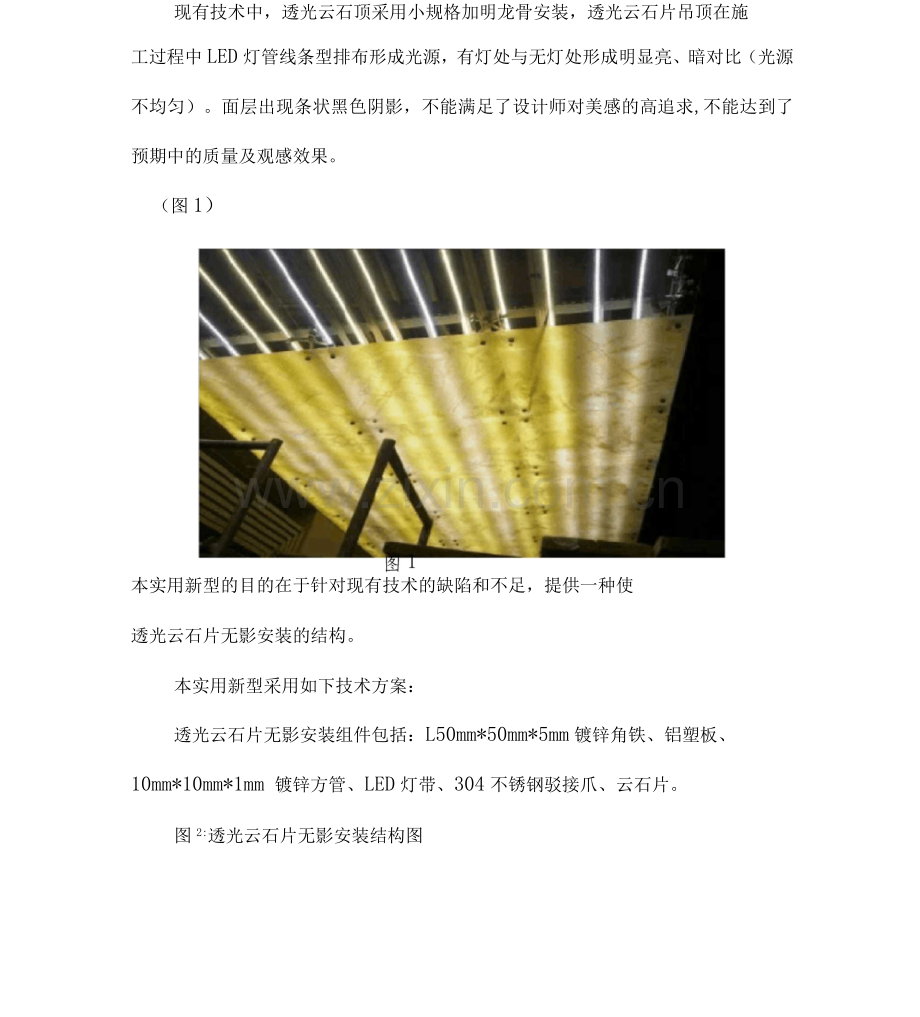

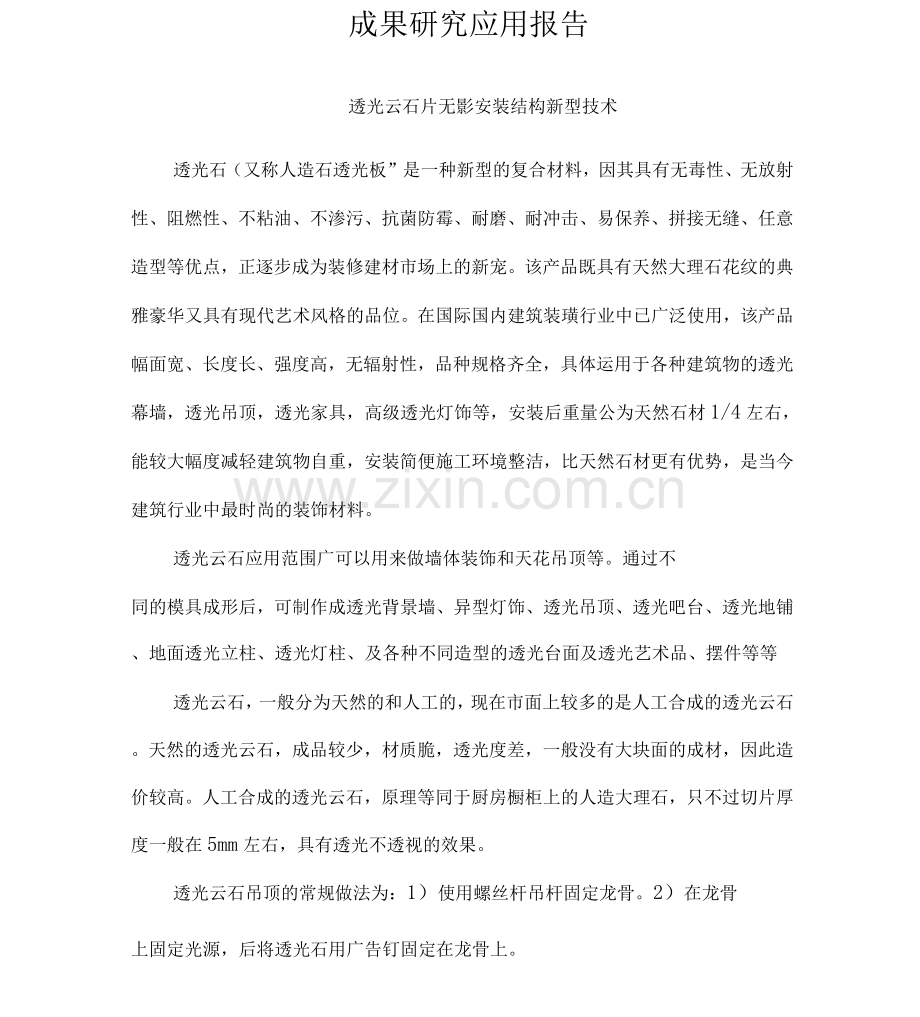

成果研究应用报告透光云石片无影安装结构新型技术透光石（又称人造石透光板”是一种新型的复合材料，因其具有无毒性、无放射性、阻燃性、不粘油、不渗污、抗菌防霉、耐磨、耐冲击、易保养、拼接无缝、任意造型等优点，正逐步成为装修建材市场上的新宠。该产品既具有天然大理石花纹的典雅豪华又具有现代艺术风格的品位。在国际国内建筑装璜行业中已广泛使用，该产品幅面宽、长度长、强度高，无辐射性，品种规格齐全，具体运用于各种建筑物的透光幕墙，透光吊顶，透光家具，高级透光灯饰等，安装后重量公为天然石材1/4左右，能较大幅度减轻建筑物自重，安装简便施工环境整洁，比天然石材更有优势，是当今建筑行业中最时尚的装饰材料。透光云石应用范围广可以用来做墙体装饰和天花吊顶等。通过不同的模具成形后，可制作成透光背景墙、异型灯饰、透光吊顶、透光吧台、透光地铺、地面透光立柱、透光灯柱、及各种不同造型的透光台面及透光艺术品、摆件等等透光云石，一般分为天然的和人工的，现在市面上较多的是人工合成的透光云石。天然的透光云石，成品较少，材质脆，透光度差，一般没有大块面的成材，因此造价较高。人工合成的透光云石，原理等同于厨房橱柜上的人造大理石，只不过切片厚度一般在5mm左右，具有透光不透视的效果。透光云石吊顶的常规做法为：1）使用螺丝杆吊杆固定龙骨。2）在龙骨上固定光源，后将透光石用广告钉固定在龙骨上。现有技术中，透光云石顶采用小规格加明龙骨安装，透光云石片吊顶在施工过程中LED灯管线条型排布形成光源，有灯处与无灯处形成明显亮、暗对比（光源不均匀）。面层出现条状黑色阴影，不能满足了设计师对美感的高追求,不能达到了预期中的质量及观感效果。（图1）本实用新型的目的在于针对现有技术的缺陷和不足，提供一种使透光云石片无影安装的结构。本实用新型采用如下技术方案：透光云石片无影安装组件包括：L50mm*50mm*5mm镀锌角铁、铝塑板、10mm*10mm*1mm 镀锌方管、LED灯带、304不锈钢驳接爪、云石片。图2:透光云石片无影安装结构图附图标记说明：图 2:1.L50mm*50mm*5mm 镀锌角铁、2.铝塑板、3.10mm*10mm*1mm 镀锌方管、4.LED灯带、5.304不锈钢驳接爪、6.云石片具体实施方式：1、根据现场实际情况，深化透光云石片吊顶安装详图。2、 用1 .L50mm*50mm*5mm镀锌角铁与原结构顶面焊接。1.L50mm*50mm*5mm镀锌角铁起到吊杆作用。3、 横向L50mm*50mm*5mm镀锌角铁与竖向1.50mm*50mm*5mm镀锌角铁焊接，横向L50mm*50mm*5mm镀锌角铁距顶面高度依据深化图纸尺寸。4、 横向L50mm*50mm*5mm镀锌角铁与2.铝塑板使用自攻钉固定连接。5、将 3.10mm*10mm*1mm镀锌方管与 1L50mm*50mm*5mm镀锌角铁焊接，3.10mm*10mm*1mm镀锌方管镀锌方管距铝塑板高度依据深化图纸尺寸。6、在 3. 10mm* 10mm* 1mm镀锌方管上安装 4. LED丁带）4. LED灯带光源朝向铝塑板。（图3）图37、在3. 10mm* 10mm* 1mm镀锌方管下方焊接5. 304不锈钢驳接爪底座。8、使用5. 304不锈钢驳接爪将6.云石片固定安装（图4 ）图4本实用新型的优点在于：在传统做法基础上增加一层铝塑板，使LED光源照射到铝塑板上，从而使光源分布均匀。解决了传统做法中LED灯管线有灯处与无灯处形成明显亮、暗对比（光源不均匀），面层出现条状黑色阴影的问题。提升了装饰效果观感度。仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
