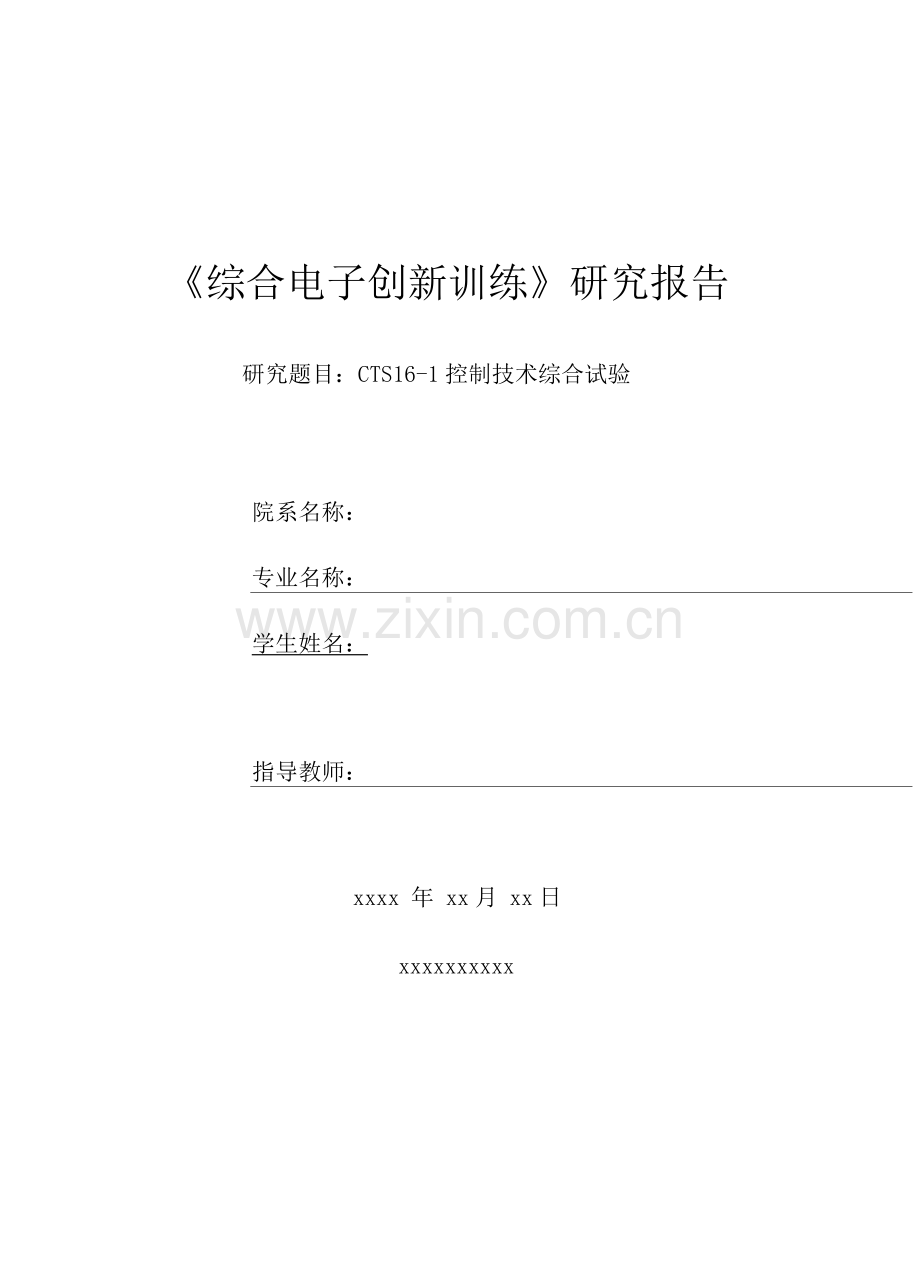

《综合电子创新训练》研究报告
研究题目：CTS16-1控制技术综合试验
院系名称：
专业名称：
学生姓名：
指导教师：
xxxx 年 xx月 xx日
xxxxxxxxxx
1 / 95
目录
第一章绪论1
1.1 课题背景与目的
1.2 课题研究方法
第二章电梯模型硬件设备2
2.1实验单片机模型与接定义
实验用单片机
单片机接定义
2.1.3 I/O接 DATA控制命令表
2.2电梯控制命令说明
2.3实验用电梯模型
第三章与电梯模型相关的实验程序10
3.1数码管连续显示10.
程序流程图
功能简介
功能实现过程
问题的解决及收获
3.2外部按键灯连续闪烁12
程序流程图
功能简介
功能实现过程
问题的解决及收获
3.3键、灯、数码管14
I / 95
程序流程图
功能简介
功能实现过程
问题的解决及收获
3.4外部按键上下行16
程序流程图
功能简介
功能实现过程
问题的解决及收获
3.5计算器19
程序流程图
功能简介
功能实现过程
问题的解决及收获
3.6密码锁23
程序流程图
功能简介
实现功能过程
问题的解决及收获
3.7逐层停自动开关门循环 25
程序流程图
功能简介
实现功能过程
问题的解决及收获
3.8可记录顺序逐层停自动开关门28
II/ 95
程序流程图
功能简介
实现功能过程
问题的解决及收获
3.9外部按键电梯30
主程序
开关门模块
上下行模块
3.9.4 1£模块
第四章电梯模型完整控制程序36
4.1完整控制程序（main函数）36
功能说明
功能实现过程
问题的解决及收获
4.2按键扫描模块（getto函数）38
功能简介
问题的解决及收获
4.3当前层判断模块（getat函数）38
功能简介
问题的解决及收获
4.4电梯门的选通、禁止模块（DoorEnable函数）38
功能简介
问题的解决及收获
4.5电梯开关门模块（openandclose函数）39
III/ 95
功能简介
功能实现过程
问题的解决及收获
第五章总结与致谢
41
5.1总结
41
5.2致谢
41
附录控制电梯模型相关程序
42
附录一
数码管连续显示
4.2
附录二
外部按键灯连续闪烁
43
附录三
外部按键逐个亮灭
.4.5
附录四
键、灯、数码管
47
附录五
外部按键上下行
49
附录六
计算器
5.1
附录七
密码锁
56
附录八
逐层停开关门循环
.5.9
附录九
可记录顺序逐层停自动开关门
6.4.
附录十
外部按键电梯
70
附录十一 完整电梯程序
7.7
IV / 95

图目录
Figure 1凌阳单片机
Figure 2凌阳单片机接定义
Figure 3实验用电梯模型
Figure 4数码管连续显示流程图
Figure 5外部按键灯连续闪烁流程图
Figure 6 LED1to7 流程图
Figure 7键、灯、数码管流程图
Figure 8外部按键上下行流程图
Figure 9计算器数字扫描函数流程图
Figure 10计算器主函数流程图
Figure 11密码锁流程图
Figure 12 逐层停自动开关门循环 main函数
Figure 13逐层停自动开关门循环AtAndTo函数
Figure 14逐层停 自 动开关门循环OpenAndClose函数
Figure 15可记录顺序逐层停自动开关门
Figure 16外部按键电梯主函数流程图
Figure 17外部按键电梯开关门函数流程图
Figure 18外部按键电梯上下行函数流程图
Figure 19外部按键电梯LED函数流程图
Figure 20外部按键电梯btLED函数流程图
Figure 21电梯完整程序主函数
Figure 22电梯完整程序openandclose函数流程图
V / 95
第一章绪论
1.1课题背景与目的
现代社会中，电梯已经成为不可缺少的运输设备。电梯的存在使得每幢高层建筑的交通更为便利。电梯控制技术的发展主要经历了三个阶段：继电器控制阶段，微机控制阶段，现场总线控制阶段。随着经济的高速发展，微电子技术、计算机技术和自动控制技术也得到了迅速发展，交流变频调速技术已经进入一个崭新的时代，其应用越来越广。电梯是现代高层建筑的垂直交通工具，其设计要求稳定性、安全性及高。随着人们生活水平的不断提高，对电梯的要求的也相应提高，电梯得到了快速发展。
电梯模型将机械和电气两方面有机地结合起来，充分体现了机电结合的特点，同时微机控制即单片机控制的电梯在成本上较低，同时还有着较高的精度，非常适合在学生机电实验方面得到广泛的应用，可以提高大家的编程能力，加深对单片机的理解和应用，同时增强创新精神和团队合作精神。
1.2课题研究方法
参照凌阳SPCE061A开发的相关资料，加深对控制电梯模型的单片机的了解，进行61板的相关实验，掌握单片机实现基本功能的技术。
对单片机编写程序，以达到控制电梯模型的目的。
1 / 95
第二章电梯模型硬件设备
2.1实验单片机模型与接定义
2. 1. 1实验用单片机
实验用单片机为凌阳SPCE061A微控制器（简称61板），是以凌阳16位单片机SPCE061A为核心的精简开发-仿真-电路板。61板除了具备单片机最小系统电路外，还包括有电源电路、音频电路、复位电路等，采用电池供电，方便携带。
SPCE061A是继u’ nSP系列产品SPCE5A等之后凌阳科技推出的又一款16位结构的微控制器。跟市面上常见的avr、51等单片机相比，这款单片机具有一个绝招:语言功能。与SPCE5A不同的是，在存储器资源方面考虑到用户的较少资源的需求以及便于程序调试等功能，SPCE061A里只内嵌32K字的闪存（FLASH）。较高的处理速度使u’ nSP能够非常容易地、快速地处理复杂的数字信号。
SPCE061A主要包括输入/输出端、定时/计数器、数/模转换、模/数转换、串行设备输入/输出、通用异步串行接、低电压检测和复位等部分，且内置在线仿真电路ICE接，较高的处理速度使其能够快速地处理复杂的数字信号。本电梯模型就是采用此单片机进行程序编写和实现电梯的运行控制。

Figure 1凌阳单片机

2 / 95
2.1.2单片机接定义
实验用单片机接定义如图，其中A 为输入，B 为输出。
电梯内按键
+
去一层
去二层
去三层
去四层
一层上
二层上
二层下
三层上10
+
各楼层按键灯
电梯上下运行（1上0下）电梯运行选通（1行0停）开关门运行（1开0关）开关门选通（1行0禁）
一层上灯
二层上灯
二层下灯
三层上灯20-
A0
A1
A2
A3
A4
A5
A6
A7实
B0接
B1
B2
B3
B4
B5
B6
B7

30

40

A8

A9

A10

A11

A12

A13

A14

A15
30

B8

B9

B10

B11

B12

B13

B14

B15
40

三层下
四层下
一层到达
二层到达
三层到达
四层到达
开门
关门
—
+
三层下灯
四层下灯
开门到位
关门到位
电梯内按键
各楼层按键灯
Figure 2凌阳单片机接定义
3 / 95

2.1.3 I/O接 DATA控制命令表
单片机A DATA控制命令表
A
（信号输入）
*P_IOA_Data
接编号
电梯动作
0x01
A0
去一层（内部按键）
0x02
A1
去二层（内部按键）
0x04
A2
去三层（内部按键）
0x08
A3
去四层（内部按键）
0x10
A4
一层上（外部按键）
0x20
A5
二层上（外部按键）
0x40
A6
二层下（外部按键）
0x80
A7
三层上（外部按键）
0x01
A8
三层下（外部按键）
0x02
A9
四层下（外部按键）
0x04
A10
一层到达（外部按键）
0x08
A11
二层到达（外部按键）
0x10
A12
三层到达（外部按键）
0x20
A13
四层到达（外部按键）
0x40
A14
开门（内部按键）
0x80
A15
关门（内部按键）

4 / 95
单片机A DATA控制命令表
A
（信号输入）
*P_IOB_Data
接编号
电梯动作
0x01
B0
电梯上下运行（1上0下）
0x02
B1
电梯运行选通（1行0停）
0x04
B2
开关门运行（1开0关）
0x08
B3
开关门选通（1行0禁）
0x10
B4
一层上灯
0x20
B5
二层上灯
0x40
B6
二层下灯
0x80
B7
三层上灯
0x01
B8
三层下灯
0x02
B9
四层下灯
0x04
B10
开门到位
0x08
B11
关门到位
0x10
B12
数码管
0x20
B13
数码管
0x40
B14
数码管
0x80
B15

单片机接属性设置:

*P_IOA_Dir=0
*P_IOA_Attrib=0
*P_IOA_Data=0 设 A0-A15 为输入）
5 / 95
*P_IOB_Dir=0xf3ff
*P_IOB_Attrib=0xf3ff（设 B0-B9 为输出，B10、B11 为输入）
*P_IOB_Data=0;
2.2电梯控制命令说明
1. 一层上按钮按下，*P_IOA_Data输入值为0x10；
使一层上按键灯亮起的命令为：*P_IOB_Data=0x10，同时其它层按键灯熄灭；
如果要使其它层按键灯不受此按键灯影响，保持原来的状态，则输入的命令应为：*P_IOB_Data=0x10| P_IOB_Data
2. 二层上按钮按下，*P_IOA_Data输入值为0x20
使二层上按键灯亮起的命令为：*P_IOB_Data=0x20同时其它层按键灯熄灭;如果要使其它层按键灯不受此按键灯影响，保持原来的状态，则输入的命令应为：*P_IOB_Data=0x20|P_IOB_Data；
3. 二层下按钮按下，*P_IOA_Data输入值为0x40
使二层下按键灯亮起的命令为：*P_IOB_Data=0x40时其它层按键灯熄灭；如果要使其它层按键灯不受此按键灯影响，保持原来的状态，则输入的命令应为：*P_IOB_Data=0x40|P_IOB_Data；
4. 三层上按钮按下，*P_IOA_Data输入值为0x80
使三层上按键灯亮起的命令为：*P_IOB_Data=0x80；同时其它层按键灯熄灭；
如果要使其它层按键灯不受此按键灯影响，保持原来的状态，则输入的命令应为：*P_IOB_Data=0x80| P_IOB_Data
5. 三层下按钮按下，*P_IOA_Data输入值为0x01，
使三层下按键灯亮起的命令为：*P_IOB_Data=0x01，同时其它层按键灯熄灭；
如果要使其它层按键灯不受此按键灯影响，保持原来的状态，则输入的命令应为：*P_IOB_Data=0x01| P_IOB_Data
6 / 95
6. 四层下按钮按下，*P_IOA_Data输入值为0x02,
使四层上按键灯亮起的命令为：*P_IOB_Data=0x02，同时其它层按键灯熄灭；
如果要使其它层按键灯不受此按键灯影响，保持原来的状态，则输入的命令
应为：*P_IOB_Data=0x02| P_IOB_Data
7. 电梯内部开门按钮按下，*P_IOA_Data输入值为0x40，
使电梯开门的命令为：*P_IOB_Data=0x0c
8. 电梯内部关门按钮按下，*P_IOA_Data输入值为0x80；
使电梯关门的命令为：*P_IOB_Data=0x08
我们为了能够简化我们的程序，我们在头文件define.中定义了直观易懂的单词来表示数字指令，这样使得编程过程更加容易直观，并且使得程序的可读性更强，但是这种方法是在之前不断地尝试的基础上才逐渐摸索出来的，因而在后来编写的程序中普遍用到了这种方法，而在开始训练阶段编写的程序还往往是使用数字型的指令，具体的定义如下：
#ifndef __DEFINE_h__
#define __DEFINE_h__
#define IOA *P_IOA_Data
#define IOB *P_IOB_Data
#define uint unsigned int
#define uchar unsigned char
#define ulong unsigned long
#define stop 0x
#define down 0x02
#define up 0x03
#define bt1up 0x10
#define bt2up 0x20
#define bt2down 0x40
#define bt3up 0x80
#define bt3down 0x01
#define bt4down 0x02
#define btin1 0x01
#define btin2 0x02
#define btin3 0x04
#define btin4 0x08
7 / 95
#define btopen 0x40
#define btclose 0x80
#define openok 0x04
#define closeok 0x08
#define down 0x02
#define up 0x03
#define close 0x08
#define open 0x0c
#define L1 0x10
#define L2 0x20
#define L3 0x30
#define L4 0x40
#define L1up 0x10
#define L2up 0x20
#define L2down 0x40
#define L3up 0x80
#define L3down 0x01
#define L4down 0x02
#define at1 0x04
#define at2 0x08
#define at3 0x10
#define at4 0x20
#endif
同时由于看门狗在程序中频繁出现，故定义看门狗函数dog方便使用:
#include "spce061A.h"
#include "dingyi.h"
void dog()
{
*P_Watchdog_Clear=0x01;
}
2.3实验用电梯模型
8 / 95
b MAff Iid
2.!4.
3-曳郭和是AL g
4. 尊自粮r21.
5. S3.
鼻相宣,29-
，•骤i4-L*日蜥理练四如 #««« Ig
Kh薰*甦开E
关］弟
IL Wtti39.
12. 胃酬M.
13. I•门：3L
14. 安宅鸵.
藉.导虬尊
I&鼻买堀台”勤it. g*
«^n<
%
—盘t箱R
JK0MN惊订,
W<t«i
Mt
给内励NNh
升门机'
«a#^i
枪剧旬
耳i电机,
靖序（携
实验用电梯模型
9 / 95
第三章与电梯模型相关的实验程序
3.1数码管连续显示
3.1.1程序流程图

邛始
liretik
Figure 4数码管连续显示流程图
NIHONG
一泰按铤灯羟
一、二居下、二居上一按鼬灯亮
一、一.忌F按鼬灯亮
—、•.成卜一接健灯庇
、 」-：层梭健灯亮
—、一成下、一成1一一按网灯亮
、—、1层膝噩灯完
•层技键灯片
—-'.-三!丈下按铤灯Vii
—.,=一.叫云•校墀灯凫
一、—4三层下按键灯亮
程厅衬始化

3.1.2功能简介
10 / 95
程序初始化完成后，数码管从0连续变化到7,再从7连续变化到1。
3.1.3功能实现过程
通过定义一个指示当前数码管显示数值的变量，以该变量为循环条件，每次循环结束后变量自动加1，即指示下一个数码管显示数值，并且通过延时函数使得输出持续一段时间一边观察现象。（代码详见附录一）
3.1.4问题的解决及收获
该程序较为简单,但是通过该程序我们对软件的运行、调试有了初步的认识,对采集输入数据、设置输出命令的基本方法的认识更加清晰直观，同时对控制命令部分有了更加深刻的了解。
11 / 95
3.2外部按键灯连续闪烁
3.2.1程序流程图

Figure 5外部按键灯连续闪烁流程图

3.2.2功能简介
程序初始化完成后，外部按键灯连续闪烁，即从一层上灯到四层下等逐个亮，并不断循环。
3.2.3功能实现过程
定义一个整形变量，通过该变量对6（外部按键一共有6个灯，可按顺序定义六个灯分别为0,1,2,3,4）5取余的结构判断应该哪一个灯亮，同时通过延时函数使得输出得到持续。（代码详见附录二）
12 / 95
3.2.4问题的解决及收获
这个程序的思路非常好，但是在逻辑上需要通过取余这种方法实现，有些复杂，可以将代码直接描述为外部按键逐个灯亮这样也可以实现，我们用这种思路写了一个让外部按键的灯逐个亮且保持，直到所有的灯都亮了之后，再逐个灯灭的程序，代码见附录三，程序流程图如下：

Figure 6 LED1to7 流程图
1edlto7
1013=1031 0x1 QUO
讽用函收
U私H iiC返丽妾4
手如¥韧奸叫匕
J=0
rr>rs-Hxaof!ii
T-0

13 / 95
3.3键、灯、数码管
3. 3.1程序流程图

Figure 7键、灯、数码管流程图

3.3.2功能简介
程序运行后，按下电梯外部按键之后该层外部按键的灯亮，同时数码管显示按下的层数，等待下一次输入。
3.3.3功能实现过程
程序初始化完成后，开始扫描是否有按键按下，若接收到外部某一按键按下信号后，那么该层按键的灯亮，并且数码管显示对应的层数。(代码见附录四)现以一层上按键被按下举例：
if((t&0x10)==0x10)//如果一层上按键被按下
14 / 95
*P_IOB_Data=0x1011;//输出为一层上按键灯亮且数码管显示1
*P_Watchdog_Clear=0x01;
}
3. 3.4问题的解决及收获
通过该程序，我们对多个部件的共同控制方法有了非常清晰的认识，在61中只需要将需要共同控制的部分的数字指令相加即可形成共同协调控制。
15 / 95
3.4外部按键上下行
3.4.1程序流程图
Figure 8外部按键上下行流程图
16 / 95

3.4.2功能简介
程序运行后，当按下电梯外部按键后，电梯从当前层运行至目标层后停止，等待下一次输入。
3.4.3功能实现过程
首先程序定义了一个指示当前所在层的变量at，以及一个指示目标层的变量
to,程序初始化完成后，给变量at赋上对应的层数值，
如若当前所在层为2层：
if((t&0x08)==0x08)//判断当前所在层数，若当前所在层数为2层
{
at=2;〃给变量at赋当前层数值2
*P_Watchdog_Clear=0x01;}
扫描外部按键是否按下，若按下，则对变量to赋上对应层数值，
如若三层上或三层下按键被按下：
if(((t&0x80)==0x80)||((t&0x01)==0x010若三层上、三层下按键被按//下
{
to=3;//给变量捉赋目标层数为3
*P_Watchdog_Clear=0x01;
}
进行目标层与当前层的比较判断，
若目标层大于当前层，即to>at那么电梯应向上运行，直到获取的当前值at=to
之后，电梯停止运行：
if(to>at)
{
*P_IOB_Data=up;
*P_Watchdog_Clear=0x01;
}
若目标层等于当前层，即to=at那么电梯停止运行：
if(to==at)
{
*P_IOB_Data=stop;
*P_Watchdog_Clear=0x01;
17 / 95
}
若目标层小于当前层，即to<at那么电梯应向下运行，直到获取的当前值at=to之后，电梯停止运行：
if(to<at)
{
*P_IOB_Data=down;
*P_Watchdog_Clear=0x01;
}
代码详见附录五
3.4.4问题的解决及收获
对数据采集系统以及程序的运行方式有了更加深刻的认识，系统的输入的数据有一部分是可以持续的，而有一部分只是一个短暂的脉冲，比如说像开门到位或者关门到位这样的输入就可以是持续的信号，但外部按键这样的输入只能是一个脉冲信号，像这种信号就需要通过在这种脉冲信号产生的瞬间给另外一个自己定义的变量赋上相关信息的值这样的方式来保存这种信息；在加有*P_Watchdog_Clear=0x01的情况下，程序是以非常快的速度在一遍一遍的走整个代码部分，在没有加看门狗的情况下，程序在运行一段时间之后会从头初始化后继续运行。
18 / 95
3.5计算器
3.5.1程序流程图
订-算帑
根据内甘舞女键确定num^并显不世数码育H
根据内部枝;键确7T! num I君显示产「数码苜P
^[ILJJlLi ^ri[iUJIL2j!X 叵]主函数
周用延日寸函|数
Figure 9计算器数字扫描函数流程图
19 / 95

jvn Tiif?
按下外邰按键
sill •hCOk^msiiil
U住讷？
r【壮
F安谜按I
i=-mnuinMJ力不 y-\
计算器
程序初始比
num 1 0. nu 川」D
1=0;k 0
ruisiil i 0
c估末）
牧码国M小挡果
数码肯CI巾』藤
TCfli=Ll叩按虢灯壳
j.N_ .\t.；c i r ium 0 函数
根帽所按外都按锥进彳」相应的运算
iilhiil -0;>uiii2-0; i-O;IOD-OxOOOO
电梯 汗门LOB=opc：n
Figure 10计算器主函数流程图
20 / 95

3.5.2功能简介
程序初始化完成后，一层上按键按下后，电梯门打开，内部层数按键1、2、3、4分别对应数字1、2、3、4，四层上、三层上、三层下分别对应加法、减法和乘法，首先按下内部两个按键分别对应数学符号前后两个数字，在电梯上部的LED显示屏上显示按下的数字，然后再按下加减乘符号，则在电梯上部的LED显示屏上显示计算结果，若答案在显示范围之内，即在0到7的范围正确显示，如果超出这个范围，则01闪烁。
3.5.3功能实现过程
程序初始化完成后，通过扫描内部按键，获取两个数字作为即将进行数学计算的输入，而这两个数字的输入又靠一个标志位i实现，当清零按下之后或者在初始化完成后还没有进行输入的情况下，i标志位为0等待输入，当采集进来一个数据之后，i标志位自动加1，之后当i== 1的情况下在采集进来第二个数据，例如第一个按键按下内部按键1，则该部分代码如下：
while (i==0)
{
if((IOA&btin1)==btin1)
{
num1=1;
i++;
IOB=0x10;
DelayMs(1);
dog();
}
第二次按下内部按键3,则该部分代码如下：
while (i==0)
if((IOA&btin3)==btin3)
{
num2=3;
i++;
IOB=0x30;
dog();
}
21 / 95之后在进行运算法则的选择，分别有加、减、乘三种，在按下运算法则的选择按键后，数码管显示最终的答案，如果运算结果没有超出显示范围的话那么就正常显示答案，如若超出了正常的显示范围，那么这个时候出现01闪烁以提示超出了运算范围。代码详见附录六
3.5.4问题的解决及收获
计算器是我们比较有特色的一个程序，程序在实现上虽然比较简单，但是让我们对系统输入和输出的理解更加深刻，尤其是在帮助我们理解如何完成按键的实时扫描、并且记录相关数据这两点上起到非常重要的作用，比如说对外部案件的处理上，人手动按下外部按键的时间要比CPU扫过整个程序的时间来说长得多，这样如果没有延时函数作用而且又使用数组记录输入数据的情况下，可能会导致数组的溢出，从而达不到每次记录一个数据输入的目的。
22 / 95
3.6密码锁
3.6.1程序流程图
Figure 11密码锁流程图
23 / 95

3.6.2功能简介
程序初始化完成后，若电梯门没有关上则电梯门关闭，等待外部按键输入,若密码输入正确则开门。
3.6.3实现功能过程
在这一部分我们引入了两个数组对密码是否相同进行判断，一个是程序初始化完成后的正确密码，另外一个就是我们输入的密码，这个密码是通过当程序运行后，扫描外部按键的情况，对外部按键进行顺序记录，最终对外部按键输入的密码与真实密码进行逐位比对，若每一位均相同，那么执行开门动作，如果不相同，则不开门。代码详见附录七
3.6.4问题的解决及收获
密码锁程序的代码编写过程中我们使用了数组进行数据的采集和记录，所以这样我们又遇到了之前在编写计算器程序中遇到的问题，在按下按键之后数组溢出不能满足之前预定的要求，因而我们加入的延时函数以改进之前的程序，但是在这个过程中由于延时时间不是很好控制，所以也做了很多次尝试之后才最终确定了一个相对比较合适的时间常数，基本上可以满足正常速度的密码输入，从这一点上来说，通过编写密码锁程序让我们对61单片机的了解更加深入细致，以前总会遇到编译通过但是运行之后总会出现很多问题而且我们总是感觉无从下手的这种情况，但是完成密码锁程序之后，随着我们对单片机的了解更加深入，在程序运行之后，我们经过简单地调试一般就可以找到在那些环节的判断或者逻辑是存在不合理之处，使得我们的效率提高了很多。
24 / 95
3.7逐层停自动开关门循环
3.7.1程序流程图
开始
fit-4
Break?
逐层停井美之gin
Jl£A.-'ifltnlT.r：函牧
戳因甘il蜗蛆敷训III汪IL函担
2 K.-iiAndK.仆函欲
电梯h if
7L A.tJprn ViriC Ic e O 丽卷
相座接健胃.我故叫泮只示京数说川延坦函翻
和可按制可嘴.
国II］叫I函靠
随 SFJ.「岳
湖.111；以赤成
电图l- fj
atAOppnAndClc：! i <) Lfi JiJL
电梯上行
M-l
ill X t nrl 'ii
HLA-Ai AndTiiOrSSt
进 AOp^nAndC Lsk。函i救
Mi】
ill AAtAndT&C) rfj 故
AOpei l.\j KlClttbe •函数
程手有始化
电梯上行
Figure 12逐层停自动开关门循环main函数
25 / 95

A1 AniJTn 0 函数
Figure 13逐层停自动开关门循环AtAndTo函数
Figure 14逐层停自动开关门循环OpenAndClose函数
26 / 95

3.7.2功能简介
程序初始化完成后，电梯自动完成上下行以及开关门动作，不断循环。
3.7.3实现功能过程
在这个程序中我们引入了一个指示上下行的变量shangxia 一层到位之后令该变量为1,指示电梯之后的运行状态为上行；当四层到位之后令该变量为0，指示电梯之后的运行状态为下行。这样电梯在二、三层进行上下行的判断时，只需判断现在指示电梯运行状态的shangxia则可以保证电梯的正常运行。代码详见附录八
3.7.4问题的解决及收获
逐层停自动开关门程序在前面诸多程序的铺垫下相对比较容易，不同点在于在这个程序中定义了一个指示电梯先前运动状态的变量，从而控制电梯现在时刻的上下行，这为之后的电梯完整程序打下了一定的基础。
27 / 95
3.8可记录顺序逐层停自动开关门
3.8.1程序流程图
Figure 15可记录顺序逐层停自动开关门
3.8.2功能简介
28 / 95

在程序初始化完成后，首先连续输入目标层数，点击确定按键之后，电梯按照之前按键设定的顺序自动运行，完成上下行和相应的开关门功能。
3.8.3实现功能过程
代码详见附录九
3.8.4问题的解决及收获
这个程序在实现的过程中我们借鉴了密码锁的相关经验，不同之处在与之前的密码锁是有确定个数的输入的，而现在的可记录顺序的逐层停开关门的输入是不确定个数的，同时它还具备了清零和确定的选项，但是它是把之前的密码匹配部分改为了电梯的上下行和到达目标层之后自动开关门的功能，所以可记录顺序的逐层停自动开关门程序是继承了密码锁程序的一些特点的基础上，在功能上又有所拓展和创新。
29 / 95
3.9外部按键电梯
3. 9. 1主程序
程序流程图
Figure 16外部按键电梯主函数流程图
30 / 95

功能过程
在程序初始化完成后，进入AtAndTo函数，判断当前层数和目标层，之后进入UpAndDown函数通过对at与捉的大小比较，判断电梯的上下行，并将电梯送至目标层，进入OpenAndClose函数后进行开关门操作。（代码详见附录十）
3.9.2开关门模块
程序流程图

Figure 17外部按键电梯开关门函数流程图

功能过程
31 / 95
当从主函数进入开关门模块后，电梯自动开门，开门到位后，如果按下内部关门按键，电梯关门。
实现功能过程
当从主函数进入开关门模块后，首先判断at和to的值，如果二者相等且DoorEnable允许开门即为1,此时执行开门动作，当开门到位且内部关门按键按下后，电梯关门。
3.9.3上下行模块
程序流程图

Figure 18外部按键电梯上下行函数流程图

功能过程
32 / 95
程序初始化完成后，若外部按键按下后，电梯运行到目标层。
实现功能过程
这个函数定义了一个指示当前所在层的变量at，以及一个指示目标层的变量to,程序初始化完成后，给变量at赋上对应的层数值，
如若当前所在层为2层：
if((t&0x08)==0x08)//判断当前所在层数，若当前所在层数为2层
{
at=2;〃给变量at赋当前层数值2
*P_Watchdog_Clear=0x01;
}
扫描外部按键是否按下，若按下，则对变量to赋上对应层数值，
如若三层上或三层下按键被按下：
if(((t&0x80)==0x80)||((t&0x01)==0x010若三层上、三层下按键被按
下
{
to=3;//给变量to赋目标层数为3
*P_Watchdog_Clear=0x01;
}
进行目标层与当前层的比较判断，
若目标层大于当前层，即to>at那么电梯应向上运行，直到获取的当前值at=to之后，电梯停止运行：
if(to>at)
{
*P_IOB_Data=up;
*P_Watchdog_Clear=0x01;
}
若目标层等于当前层，即to=at那么电梯停止运行：
if(to==at)
{
*P_IOB_Data=stop;
*P_Watchdog_Clear=0x01;
33 / 95若目标层小于当前层，即to<at那么电梯应向下运行，直到获取的当前值at=to之后，电梯停止运行：
if(to<at)
{
*P_IOB_Data=down;
*P_Watchdog_Clear=0x01;
}
3.9.4 LED模块
程序流程图

Figure 19外部按键电梯LED函数流程图

34 / 95
btLRDO函数

Figure 20外部按键电梯btLED函数流程图

功能过程
程序初始化完成后，外部按键灯以及指示层数的数码管根据现在电梯的运行状态正常显示。
实现功能过程
当外部六个按键按下后，外部按键的灯亮，电梯上部的LED灯显示当前运行的所在层数。
问题的解决及收获
在程序调试过程中，我们发现如果在电梯运行的过程中，即电梯不处于某层到位的状态时，若按下电梯外部的按键后，电梯有可能会卡死在中间部位，并且导致电梯无法运行，在发现这样的问题之后，我们对程序进行了修改，针对上下行部分，我们加入了使得电梯停止的条件，如果电梯没有处于到位状态的话就始终保持先前上
