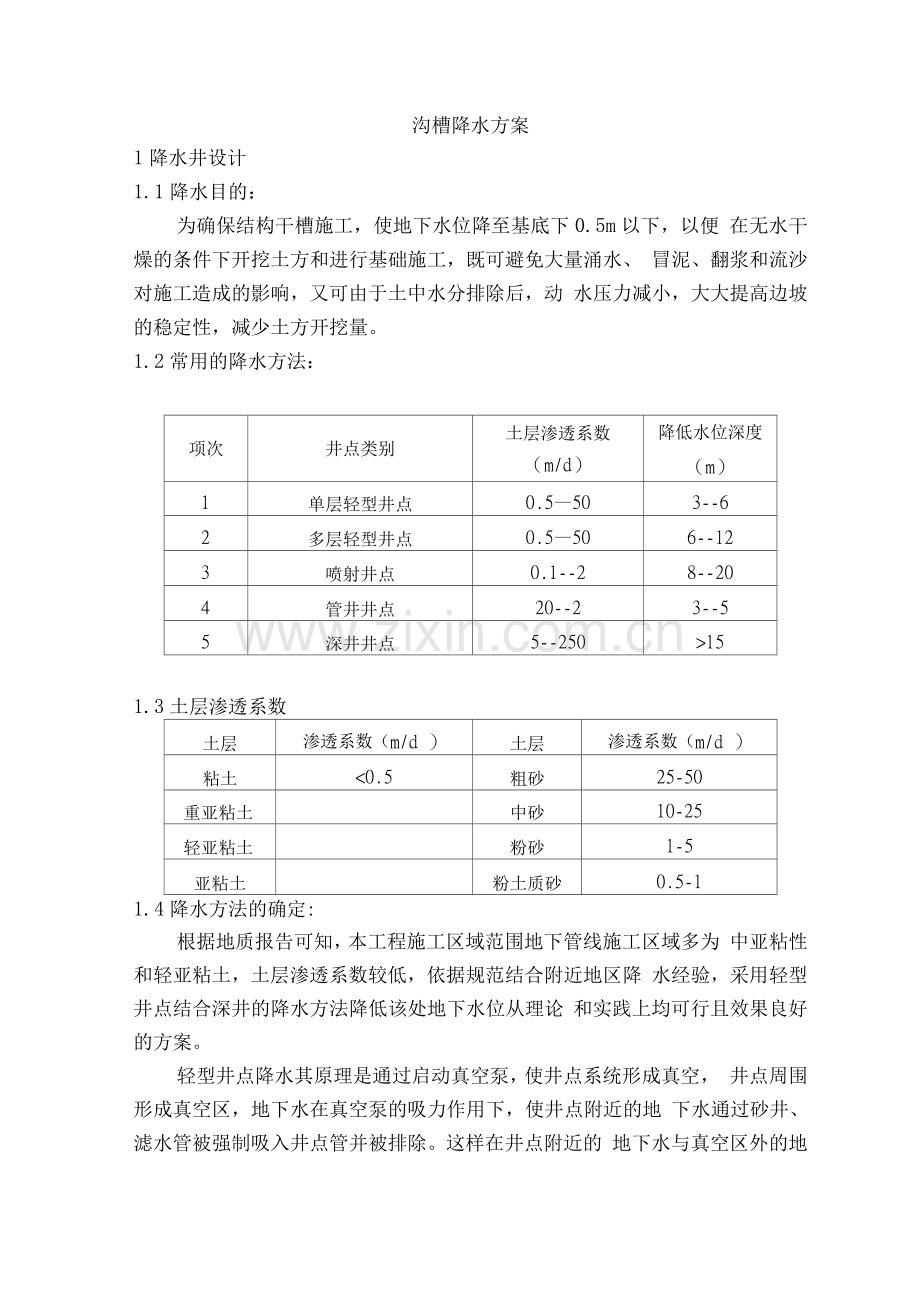

沟槽降水方案
1降水井设计
1.1降水目的：
为确保结构干槽施工，使地下水位降至基底下0.5m以下，以便 在无水干燥的条件下开挖土方和进行基础施工，既可避免大量涌水、 冒泥、翻浆和流沙对施工造成的影响，又可由于土中水分排除后，动 水压力减小，大大提高边坡的稳定性，减少土方开挖量。
1.2常用的降水方法：
项次
井点类别
土层渗透系数
（m/d）
降低水位深度
（m）
1
单层轻型井点
0.5—50
3--6
2
多层轻型井点
0.5—50
6--12
3
喷射井点
0.1--2
8--20
4
管井井点
20--2
3--5
5
深井井点
5--250
>15

1.3土层渗透系数
土层
渗透系数（m/d ）
土层
渗透系数（m/d ）
粘土
<0.5
粗砂
25-50
重亚粘土

中砂
10-25
轻亚粘土

粉砂
1-5
亚粘土

粉土质砂
0.5-1
1.4降水方法的确定:
根据地质报告可知，本工程施工区域范围地下管线施工区域多为 中亚粘性和轻亚粘土，土层渗透系数较低，依据规范结合附近地区降 水经验，采用轻型井点结合深井的降水方法降低该处地下水位从理论 和实践上均可行且效果良好的方案。
轻型井点降水其原理是通过启动真空泵，使井点系统形成真空， 井点周围形成真空区，地下水在真空泵的吸力作用下，使井点附近的地 下水通过砂井、滤水管被强制吸入井点管并被排除。这样在井点附近的 地下水与真空区外的地下水之间，形成一个水头差，真空区外的地下水 在真空吸力和重力的作用下，流向井点排出地面，从而达到降低地下水 位的目的。轻型井点降水迅速，可保证工期要求。
深井井点降水是在深基坑的周围埋置深于基底的井管，使地下水 通过设置在井管内的潜水电泵将地下水抽出，使地下水水位低于坑底。 本法具有排水量大，降水深，不受吸程限制，排水效果好，井距大，对 施工干扰小，较为经济的特点。
因此采用上述两种降水方式，可以利用轻型井点降水迅速的特点 确保工期，同时又可利用深井降水深的特点保证埋深最深的管线施工时 的降水效果。
根据本工程的地质水文情况，土层的渗透系数，结合本单位以前 在该地区进行的安慧桥、大屯路、安立路、北中轴路等工程的建设经验， 该地区的地下水位走向自西北向东南。因此为了取得更好的降水效果， 阻截水脉，发挥轻型井点降水能力强特点，采取在北一路沟槽的北侧设 置轻型井点，在沟槽的南侧设置深井井点降水的井点布设原则。
轻型井点降水受真空泵吸力的限制，实际应用过程中，其降低水 位最大深度为6m。结合地质报告和管线分布及埋深情况，可采用降低 地面高程以缩小井点管与所需降低地下水位线之间高差的方法。即结合 道路清表，将布设井点管位置原地面下挖2m，增强降水能力，符合轻 型井点降水要求。
1.5轻型井点系统降水计算
轻型井点50点设为一组，采用8m长管。由于井底处于中亚粘 土和重亚粘土层，井可认为是完整井，并由于是处于潜水层和滞水层 中，为无压，因此以下计算以无压完整井进行。
1) 沟槽总渗水量计算
Q=1.366K(2H-S)S/(lgR-lgX0)
经过加权平均计算，得渗透系数：K=9.7m/d=0.01122m/s
含水层厚度H=9-2.3=6.7m,
降水深度S=4+0.5=4.5m
影响半径 R=1.95s(HK) 1/2=70.7m
单排轻型井点系统：抽水半径
X0=2B+L/4
B：取 20m , L 取 60m
X0=25m
Q=1.366K(2H-S)S/(lgR-lgX0)
Q=1.366*9.7*[(2*6.7-4.5)*4.5]/(lg70.7-lg25)=137dm
2) 计算井点管数量和间距：
单根井点出水量q=65 ndLK 1/3
管径 d=0.048m
滤管长度L=1.3m
q=65* ndLK i/3=65*3.14*0.048*1.3*9.03=27m 3/d
井点数量：1.2Q/q=1.2*1174/27=52 个
井间距确定60/52=1.15m
确定每1.2m设置一个井
3) 校核水位降低数值
h= [H2-Q x(lgR-lgX)/1.366K]/2=2.2m
实际可降低水位S=H-h=6.7-2.2=4.5m，与需要降低水位4.5m相符， 故按照1.2m井点间距布置可行。
1.6深井井点系统降水计算：
1) 基坑总渗水量计算
Q=1.366K(2H-S)S/(lgR-lgX0)与 轻型井 点计算 相同为 1174m 3/d=0.0136 m3/s。
2) 深井进水过滤器需要总长度计算
q=2 nrlk/2/15=2 x3.14 x0.3 x1 x0.01122 0.5/15=0.133m 3/s
3) 深井过滤器进水部分需要的总长度为：
Q/q=0.0136/0.133=10.22m
假定深井数进行试算确定深井数量：h0=(H2-Q xLn X0/nrnKn) 0.5 假设60m布设6个井，h0=3m，该数值符合nh0=31.8>10.22m，按照 上述方式布设可行，间距确定为10m。按照以往施工经验，井的深 度钻孔至不透水层后再向下4-5m，确定井深为15m。
2降水施工方法
2.1 轻型井点：
1）轻型井点施工工艺程序：
放线定位T铺设总管T钻孔T安装井点管T填砂砾滤料T上部填粘 土密封T用弯连管将井点管与总管连通T安装抽水设备与总管连通T 安装集水箱和排水管T开动真空泵排气，再开离心泵抽水T水位观测 记录
2）井点布设：为了确保降水效果，选择在迎水方向布设，在最外侧 沟槽上线以外1m处设置一排轻型井点，且该排井点在开孔前首先 需降低地面高程2m，以满足降水要求。
3）地下管线调查：对有怀疑区段挖探坑，以探明地下管线布设情况；
4）钻孔：按施工总体部署把机房、集水干管、钻孔位置、排水渠等 所需占地划出，清理、平整，修建临时道路。采用小型正循环钻机成 孔，孔径30cm ,成孔深度比设计井点管底标高低50--1cm。
5）安设井点管：钻孔成孔后，立即插入井点管，滤水井管外包60 目尼龙砂二层，钻机自行吊装；
6）填充滤料：井点管与孔壁之间用粗砂灌实，分层填料，同时辅助 竹竿插捣、晃匀。距地面1.0m深度内，用粘土填塞密实，以防止漏 气。滤料在填充过程中，要从井点管四周均匀送下，以保证井管垂直。
7）洗井：采用水冲洗井法；
8）装泵抽水：井点管埋设完毕后，接通总管与抽水设备连通。8m管 长50点一组。接头要严密，并进行试抽水，检查有无漏气、淤塞等 情况，出水是否正常，如有异常情况，在检修后方可使用。井点使用 时，需保证连续不断的抽水。机组设置在所带动的井点组的中部，一 个机组带50根井点。机组安装时要考虑查井方便。
9）地下水排放：在两侧红线位置人工开挖宽50cm深40cm的土槽 用于排水，并为避免渗漏，在土槽内铺设塑料布。在机组与土槽之间 安设直径108mm输水管，输水管的坡度为0.1%,最高点设在机组进 水处，标高与水泵一致。
抽出的地下水先排入沟槽两侧排水沟，然后汇集向北排入现况辛 店村路雨水明沟。
10 ）运行与观测
1、按施工设计布置观测井，随同钻孔时设置、试抽或试水。一个井
点组设置2个观测井。井点系统运行前先观测一昼夜每隔4小时间隔 的稳定水位，井点系统运行后，每日观测四次。
2、要随时检查观测每根井点管的出水情况，要分析整理纪录，作出 抽水时间与地下水位、真空度与地下水位的变化关系图表，出水量与 抽水时间的关系图表，依据观测纪录绘制出水位降落曲线及动态变化 情况。
11）使用材料：
井点管径：50mm ；井点管长：8m ；滤料：粗砂；直径108mm
输水管。
2.2深井井点：
根据地下水位、土质及管线埋深情况，在北一路南侧及路等无 法连续进行轻型井点布设的区域采用深井井点降水的措施。
1）井点布设：深井井点沿拟开挖沟槽边坡上 1m布置，根据前述 计算确定孔径为6mm，井点深入所需降水深度以下6 — 8m，总深 度为15m，井点间距为10m，10个为一组。
2）深井井点施工工艺程序：
井点测量定位T挖井 T安护筒T钻机就位T钻孔T回填井底砂垫 层T吊放井管T回填井管与孔壁间的砂砾过滤层T洗井T井管内下设 水泵T安装抽水控制电路T试抽水-降水井正常工作-降水完毕拔井 管T封井。
3）成孔：根据土质条件和孔深要求，采用回旋钻钻孔，孔径较井管 直径每边大150 —250mm ，采用自成泥浆护壁，边钻进边注入清水， 使泥浆排出，至要求深度后，注入清水一段时间，把井内的泥浆稀释 排出，至不浑浊为止。孔设置护筒，防止孔塌方，并在旁边设置 排泥沟。成孔后，进行清孔，清孔采用压缩空气洗井与潜水泵联合。
4）安设滤水管：清孔完成后安设滤水管。采用外径4mm、壁厚 40mm、长度1.5m的无砂混凝土管作滤水管。井底填粒径3 — 6mm 砾石0.3—0.5m后，然后分节下管。
5）滤料填注：滤水管下井后及时在滤水管与土壁间填充砂砾滤料， 采用3-8mm的细砾石。填滤料一次连续完成，从底填到井下1m 左右，上部采用不含砂石的粘土封。为防止雨水和泥沙流入井内， 井管要高出地面0.2m。管安装完成后，立即用空压机洗井，以免淤 井。
6）抽水采用潜水泵，在安装前对水泵及控制系统作全面检查，检验 电机的旋转方向，各部位的螺栓是否紧固，电缆接头的封有无松动， 如无问题，方可放入井中使用。潜水泵用绳吊放，放置在要求降低的 地下水位以下处。潜水泵安装后要及时抽水，以形成流动 水头和通畅的水路，抽出的水通过出水胶管排入前述的排水沟中最后 排入现况市政雨水管线。
2.3特殊位置的排降水措施
1）由于施工季节为雨季，为了保证降水效果，需在沟槽下挖排水沟 和集水坑，坑内设水泵，及时将水抽出，以最大限度的减少槽底土基 的扰动。
2）保证现有排水设施的通畅，对现场排水设施经常定期进行检查清 理，防止堵塞避免水的二次下渗。如施工不得不切断现有排水沟，埋 设渡管解决排水问题，并在施工完成后及时恢复排水渠。
3）对于不良土质地段，可在坡角打入小短木桩，部分打入土中，部 分露出地面，在与土壁接触部位钉上水平挡土板，在背面填土密实以 巩固坡角。对于采取本措施效果不理想的槽壁，可对槽壁进行混凝土 锚喷护壁处理。
4）污水顶坑降水处理：污水顶坑四周增设深井，环绕顶坑，四个角 每角设一个，并可根据降水效果和井坑长边的长度在长边中央位置再 各增设一个深井。
3轻型井点施工质量保证措施：
3.1水泵运转：
1）必须连续运转；
2）停泵检修时，时间不能超过1小时；
3）填写水泵运转记录；
4）连续观测水位，水位降至槽底下50cm方能开挖土方。
3.2质量标准：
材
原砂
符合中粗砂标准（直径0.4-0.6mm）

尼龙网、铜丝 网
1-2层，60-80目尼龙网或铜丝网
井管
长度误差小于10cm、接头密封良好
工
艺
流
程
井位
严格按设计井距布井放线，井位误差小于10cm，特 殊情况需经现场技术负责人同意
孔径
检查钻头直径，确保孔径接近3mm
孔深
超深
清孔
直至孔内泥浆比重稀释至1.05左右
井管下放
居中缓慢下放，严禁强行墩放井管、孔进行固定，
管位误差小于5cm
填料
沿井管四周均匀填入滤料
洗井
直至水清砂净
封井
滤料必须填至水层顶板上3~5m且粘土封井不小于
2m
降水管道的铺设
注意保护好降水管道，特别是胶管，以免发生漏气现象
试抽
检查水泵电机运转，确保压力达到0.08mPa及各井的出水量
水位观测
作好初见水位、动水位、稳定水位的观测记录
4深井井点施工质量保证措施：
1）降水井井身圆正、竖直；
2）井身直径达到或大于设计直径；
3）实际井深与设计井深偏差小于50cm ;
4）管井顶角的偏斜不得超过0.20m ;
5）下置井管时直立于井中心，其偏斜度小于1 %；
6）井管安装时，滤管采用四道竹片绑扎牢固；
7）井管安装后，及时沿井管四周均匀连续填入滤料，当发现填入量、 深度与计算有较大出入时，需找出原因，加以排除；
8）降水井填滤料封闭外围后，及时用压缩空气洗井，洗至水清砂尽;
9）集水总管布置要整齐美观；
