斗轮机冬季焊接施工措施

一、        编制说明
本方案是针对大板电厂两台门式滚轮堆取料机冬季焊接安装而编制。
二、        编制依据
1、《内蒙古大板发电厂2×
2、《钢结构工程施工质量验收规范》GB50205-2001
三、工程概况
1、由于工程进度的要求，斗轮机的焊接安装不可避免地在冬季进行，这段时间内大板地区的平均气温低于0℃ ，且该地冬季雪不易融化、风速大等因素都对斗轮机的安装焊接极为不利。为了安全、优质高标准的完成 工程项目；保证人员及设备安全，有效地控制事故发生，顺利地达到安全及施工质量目标，气候将成为影响施工质量及安全的主要因素之一。因此，为保证冬季的安全及施工质量，保证工程建设的顺利进行，更好地完成项目安全、质量管理目标，特编制本冬季施工方案。
2、主要技术参数如下：
燃煤特性
煤种： 褐煤；
产地： 白音华煤矿；

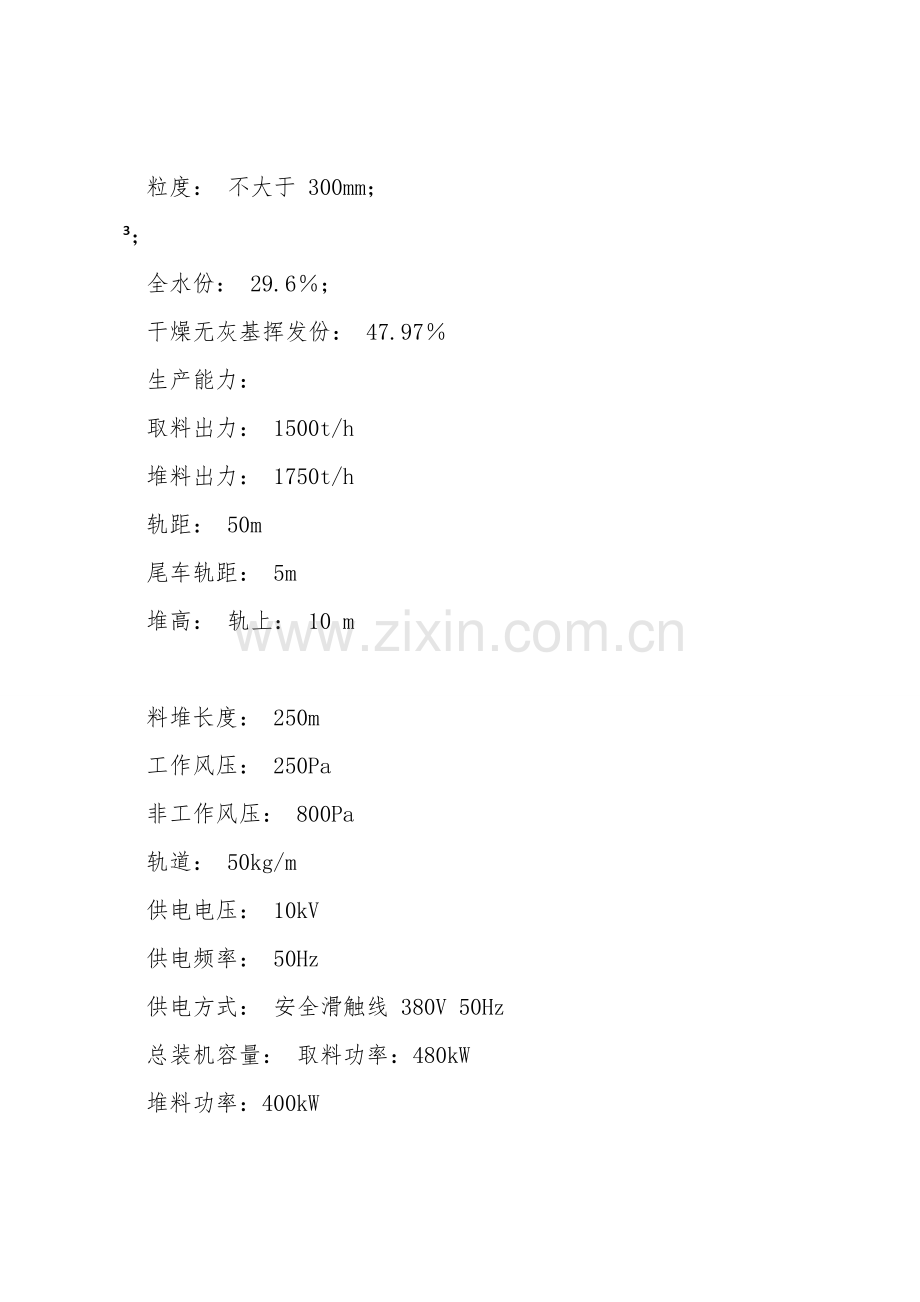

粒度： 不大于 300mm；
³；
全水份： 29.6％；
干燥无灰基挥发份： 47.97％
生产能力：
取料出力： 1500t/h
堆料出力： 1750t/h
轨距： 50m
尾车轨距： 5m
堆高： 轨上： 10 m

料堆长度： 250m
工作风压： 250Pa
非工作风压： 800Pa
轨道： 50kg/m
供电电压： 10kV
供电频率： 50Hz
供电方式： 安全滑触线 380V 50Hz
总装机容量： 取料功率：480kW
堆料功率：400kW
装机容量：510kW
四、       施工技术措施
1、前期准备
〔1〕、冬季施工前，项目部组织质量、安全等人员，对现场进行一次全面检查，及时完善各项防冻御寒设施，对不宜冬季施工的项目做到早计划、早安排，优先作业。
〔2〕、认真对有关人员进行冬季施工安全技术交底，使其掌握斗轮机冬季施工有关知识。
〔3〕、依据工程量提前组织有关机具和保温材料进场。由项目部安全监督站对项目部所有管理人员及施工人员进行一次冬季施工安全教育。
〔4〕、严密做好气象资料的收集工作。
2、施工程序
采纳履带吊配合25T汽车吊先吊装2边门腿，待安装就位符合技术要求后再吊装固定梁、活动梁及其他构件。每个门腿就位后配合4个手拉葫芦定位固定，方便矫正安装，焊接固定后即用保温棉覆盖防寒。
3、施工质量控制措施
〔1〕、为了保证构件螺栓连接面接合紧密，雨霜冰雪天气，安装不得进行施工。
〔2〕、门腿找正需在立柱受阳光直射状况下进行，测量需在光线度较好的天气里进行。
〔3〕、吊装在大风天气〔六级以上〕不得施工。
〔4〕、吊装的构件与地面及其它物件冻在一起时，应先化冻再吊装，不同意化冻前强行吊装，否则会导致构件变形。
〔5〕、钢结构在低于0℃焊接时，为防止接头热影响区的温度梯度突然增大，先从中间引弧，再向两端运弧；立焊时先从中间向上方运弧，再从下端向中间运弧，以使端部达到一定的预热效果；在以后各层焊缝的焊接时，采用分层控温施焊，以起到缓冷的作用。
〔6〕、天气多风时搭设防风棚进行焊接作业。
〔7〕、当焊件说明潮湿、覆盖有冰雪，必须用乙炔焰烘干后方可焊接。
〔8〕、严格焊条领用纪律，未按规定烘焙的焊条严禁领用。
〔9〕、焊接完成后即用保温棉覆盖焊接面。
〔10〕、在负温度下安装钢结构时，要注意温度变化引起的钢结构外形尺寸的偏差。如钢结构在常温下制作在负温下安装时，要采用措施调整偏差。
〔11〕、在负温度下施工的钢材,宜采纳平炉或氧气转炉Q235钢、16Mn、15MnV、16Mnq和15MnVq钢。钢材应保证冲击韧性。Q235钢应具有－20°C，其它应具有－40°C合格的保证。
〔12〕、选用负温度下钢结构焊接用的焊条、焊丝，在满足制定强度要求的前提下，应选用屈服强度较低，冲击韧性较好的低氢型焊条，重要结构可采纳高韧性超低氢型焊条。
〔13〕、碱性焊条在使用前必须按照产品出厂证实书的规定进行烘焙。烘焙合格后，存放在80～100°C烘箱内，使用时取出放在保温筒内，随用随取。负温度下焊条外露超过2h的应重新烘焙。焊条的烘焙次数不宜超过3次。
〔14〕、焊剂在使用前必须按照出厂证实书的规定进行烘焙，其含水量不得大于0.1%。在负温度下焊接时，焊剂重复使用的间隔不得超过2h，否则必须重新烘焙。
〔15〕、气体保护焊用的二氧化碳,纯度不宜低于99.5%(体积比),含水率不得超过0.005%〔重量比〕。使用瓶装气体时，瓶内压力低于1N／mm2时应停止使用。在负温下使用时，要检查瓶嘴有无冰冻堵塞现象。
〔16〕、高强螺栓、一般螺栓应有产品合格证，高强螺栓应在负温下进行扭矩系数、轴力的复验工作，符合要求后方能使用。
〔17〕、钢结构使用的涂料应符合负温下涂刷的性能要求，禁止使用水基涂料。
〔18〕、钢结构在负温下放样时，其切割、铣刨的尺寸，要合计钢材在负温下收缩的影响。
〔19〕、端头为焊接接头的构件下料时，应依据工艺要求预留焊缝收缩量，多层框架和高层钢结构的多节柱还要预留荷载使柱子产生压缩的变形量。
〔20〕、一般碳素结构钢工作地点温度低于－20°C，低合金钢工作地点温度低于－15°C时不得剪切、冲孔，一般碳素结构钢工作地点温度低于－16°C，低合金结构钢工作地点温度低于－12°C时不得进行冷矫正和冷弯曲。
〔21〕、构件的组装必须按工艺规定的顺序进行，由里向外扩大组拼。焊接结构如在负温下组拼时，预留焊缝收缩值宜由试验确定。点焊缝的数量和长度由计算确定。
〔22〕、零件组装必须把接缝两侧各50mm内的铁锈、毛刺、泥土、油污、冰雪等清理干净，并坚持接缝干燥，没有残留水分。
〔23〕、负温度下焊接中厚钢板、厚钢板、厚钢管的预热温度可由试验确定。
〔24〕、在负温度下构件组装定型后进行焊接时，应严格按焊接工艺规定进行，由于焊接的起始点和收尾点比常温更易产生未焊透和积存各种缺陷，因此，单条焊缝的两端必须设置引弧板和熄弧板。引弧板和熄弧板的材料应和母材一致。严禁在母材上引弧。
〔25〕、负温度下厚度大于9mm的钢板应分多层焊接，焊缝应由下往上逐层堆焊。为了防止温度降得太低，原则上一条焊缝要一次焊完，不得中断，在再次施焊时，应先进行处理，清除焊接缺陷，合格后方可按焊接工艺规定再持续施焊。
〔26〕、在负温度下露天焊接钢结构时,宜搭设临时防护棚.雨水、雪花严禁飘落在炽烈的焊缝上。
〔27〕、在低于0°C的钢构件上涂刷防腐涂层前，应进行涂刷工艺试验。涂刷时必须将构件表面的铁锈、油污、边沿孔洞的飞边毛刺等清除干净，并坚持构件表面干燥。为了加快涂层干燥速度，可用热风、红外线照耀干燥。干燥温度和时间由试验确定。雨雪天气或构件上有薄冰时不得进行涂刷工作。
〔28〕、冬季运输堆存钢结构时，必须采用防滑措施。构件堆放场地必须平整坚实，无水坑、地面无结冰。同一型号构件叠放时，必须保证构件的水平度，垫块必须在同一垂直线上，防止构件溜滑。

〔29〕安装前除按常规检查外，尚须依据负温度条件对构件质量进行具体复验。凡是在制作中漏检和运输堆放中造成的构件变形等,偏差大于规定影响安装质量时,必须在地面进行修理、矫正.符合制定要求和规范规定后方能起吊安装。
〔30〕、绑扎、起吊钢构件的钢索与钩件直接接触时，要加防滑隔垫。凡是与构件同时起吊的节点板、安装人员使用的挂梯、矫正用的卡具、绳索必须绑扎牢固。直接使用吊环、吊耳起吊构件时要检查吊环、吊耳连接焊缝有无损伤。
〔31〕、在负温度下安装构件，要编制安装顺序图表，施工中严格按照规定顺序安装。 〔32〕、焊接工作要编制焊接工艺。
〔33〕、构件上有积雪、结冰、结露时，安装前应清除干净，但不得损伤涂层。
〔34〕、在负温度下安装钢结构的专用机具应按负温度要求进行检验。
〔35〕、在负温度下安装时，大构件安装后应马上进行矫正.矫正后马上进行永久固定。当天安装的构件，要形成空间稳定体系，保证构件的安装质量和结构的安全。
〔36〕、高强螺栓接头安装时，构件的摩擦面必须干净，不得有积雪、结冰，不得雨淋，接触泥土、油污等脏物。
〔37〕、栓钉焊接前，应依据负温度值的大小，对焊接电流、焊接时间等参数进行测定，保证栓钉在负温度下的焊接质量。

五、质量保证体系

\六、 质量总体目标
1、        材料正确使用率100%
2、        焊缝外观质量检查一次合格率100%
3、  焊缝无损检测一次合格率95%
4、  单位工程合格率100%
5、 单位工程合格率95%
七、安全技术措施
1、    所有参加施工人员，都必须经过安全教育、技术交底，并熟悉施工方案。
2、    凡参加施工的人员都必须严格遵守建设单位的有关规定。焊工作业时要穿好防护服，绝缘鞋，长袖皮手套和工作帽。
3、    施工中，各工种之间要密切合作，协调一致，一切行动听指挥。
4、    施工中，要做到文明施工。施工完毕后，应及时清理现场，以防碰伤，拌倒事故发生。焊接现场10米范围内不得有易燃易爆的物品。
5、    吊车站车位置，必须远离阴井、地沟等。
6、    施工中脚手架等搭设完毕后，须经安全员、工长验收后，方可使用。
7、    手拉葫芦〔倒链〕的使用，应遵守以下规定：
〔1〕      使用前，应检查倒链条有无裂痕、磨损，吊钩、链条轮盘、倒卡等有无变形和扭曲，链条磨损达到15％者，严禁使用。
〔2〕      受力的上下两钩，应在同一条直线上，不得有扭弯或蹩劲等现象。
〔3〕      吊起的重物，不得长时间停留。
〔4〕      在新导链使用前，必须对导链出厂合格证进行检查，无合格证的倒链严禁使用。
8、    起吊时应有总负责人，负责人所传递的命令、信号必须准确，没有命令各岗位人员不得擅自离开本岗位。
9、    临时用的定位块，工卡具等焊件，必须焊牢，严防焊缝开裂，至使倒链、焊件等崩出伤。
高空作业必须系挂安全带，进入施工现场必须戴安全帽。
10、行灯电压不得超过24V，罐内作业时，行灯电压不得超过12V。
11、使用砂轮打磨，必须配带防护镜。
12、凡是独立操作的工人，必须有本工种、本岗位的操作合格证和劳作部门要求的安全操作证，否则不许上岗操作。
