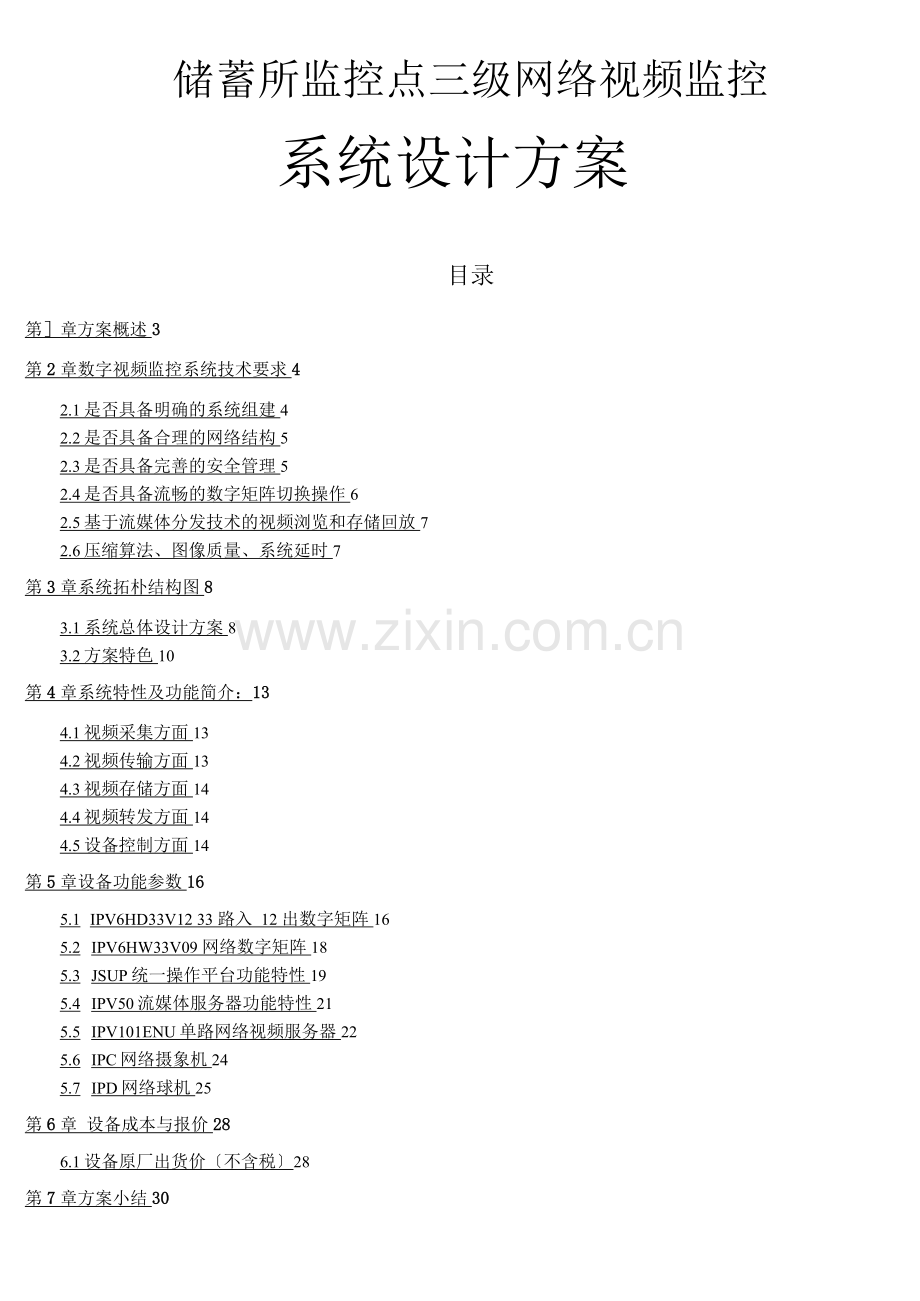

储蓄所监控点三级网络视频监控系统设计方案.docx

储蓄所监控点三级网络视频监控
系统设计方案
目录
第］章方案概述3
第2章数字视频监控系统技术要求4
2.1是否具备明确的系统组建4
2.2是否具备合理的网络结构5
2.3是否具备完善的安全管理5
2.4是否具备流畅的数字矩阵切换操作6
2.5基于流媒体分发技术的视频浏览和存储回放7
2.6压缩算法、图像质量、系统延时7
第3章系统拓朴结构图8
3.1系统总体设计方案8
3.2方案特色10
第4章系统特性及功能简介：13
4.1视频采集方面13
4.2视频传输方面13
4.3视频存储方面14
4.4视频转发方面14
4.5设备控制方面14
第5章设备功能参数16
5.1 IPV6HD33V12 33 路入 12 出数字矩阵16
5.2 IPV6HW33V09 网络数字矩阵18
5.3 JSUP统一操作平台功能特性19
5.4 IPV50流媒体服务器功能特性21
5.5 IPV101ENU单路网络视频服务器22
5.6 IPC网络摄象机24
5.7 IPD网络球机25
第6章 设备成本与报价28
6.1设备原厂出货价〔不含税〕28
第7章方案小结30

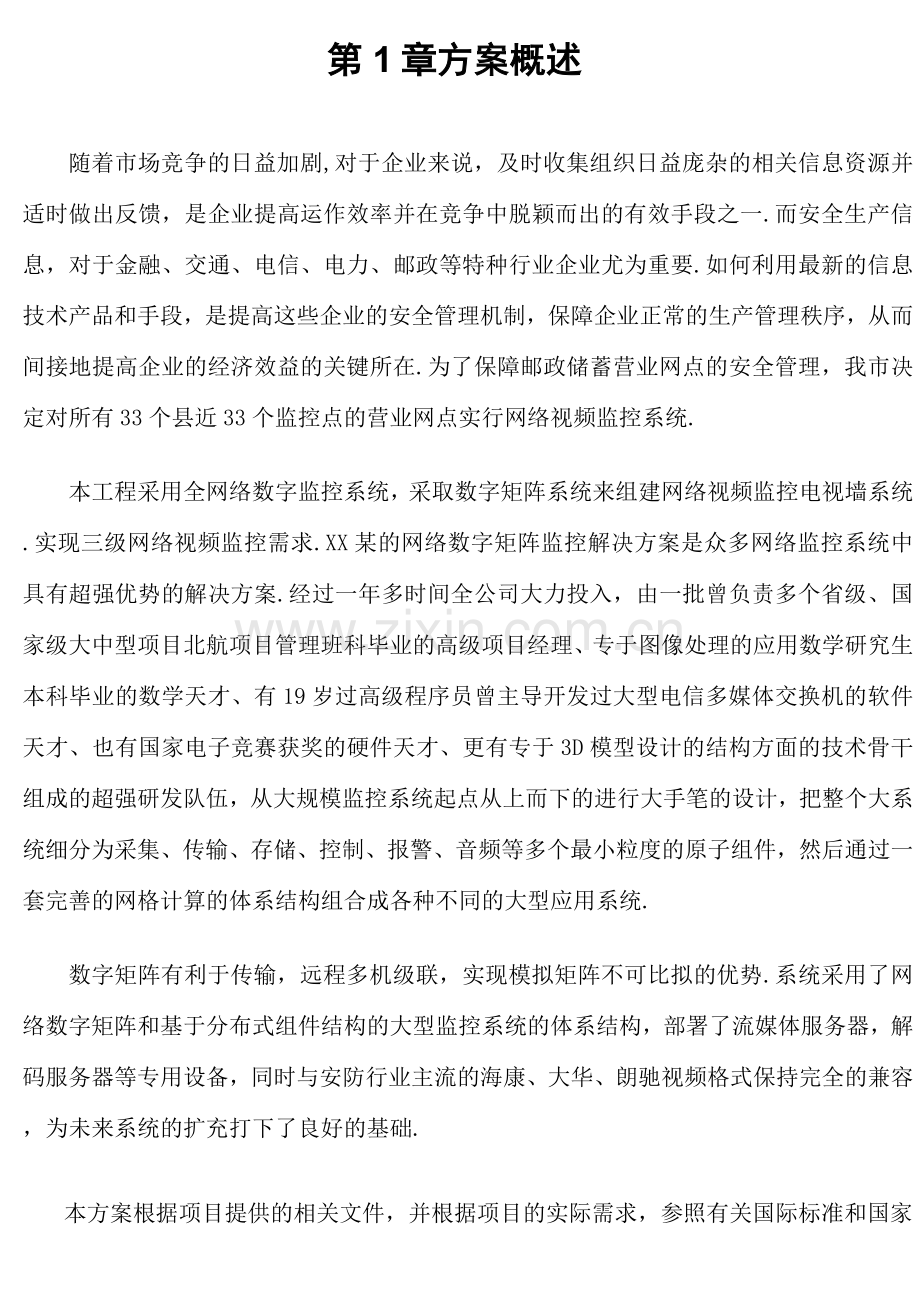

第1章方案概述
随着市场竞争的日益加剧,对于企业来说，及时收集组织日益庞杂的相关信息资源并适时做出反馈，是企业提高运作效率并在竞争中脱颖而出的有效手段之一.而安全生产信息，对于金融、交通、电信、电力、邮政等特种行业企业尤为重要.如何利用最新的信息技术产品和手段，是提高这些企业的安全管理机制，保障企业正常的生产管理秩序，从而间接地提高企业的经济效益的关键所在.为了保障邮政储蓄营业网点的安全管理，我市决定对所有33个县近33个监控点的营业网点实行网络视频监控系统.
本工程采用全网络数字监控系统，采取数字矩阵系统来组建网络视频监控电视墙系统.实现三级网络视频监控需求.XX某的网络数字矩阵监控解决方案是众多网络监控系统中具有超强优势的解决方案.经过一年多时间全公司大力投入，由一批曾负责多个省级、国家级大中型项目北航项目管理班科毕业的高级项目经理、专于图像处理的应用数学研究生本科毕业的数学天才、有19岁过高级程序员曾主导开发过大型电信多媒体交换机的软件天才、也有国家电子竞赛获奖的硬件天才、更有专于3D模型设计的结构方面的技术骨干组成的超强研发队伍，从大规模监控系统起点从上而下的进行大手笔的设计，把整个大系统细分为采集、传输、存储、控制、报警、音频等多个最小粒度的原子组件，然后通过一套完善的网格计算的体系结构组合成各种不同的大型应用系统.
数字矩阵有利于传输，远程多机级联，实现模拟矩阵不可比拟的优势.系统采用了网络数字矩阵和基于分布式组件结构的大型监控系统的体系结构，部署了流媒体服务器，解码服务器等专用设备，同时与安防行业主流的海康、大华、朗驰视频格式保持完全的兼容，为未来系统的扩充打下了良好的基础.
本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案.若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见.
第2章数字视频监控系统技术要求
一个现代化的、全面的安全监控系统，应充分考虑和利用现有的报警系统和视频监控系统及传输资源，坚持新旧结合的原则,实现资源整合、互联互通、信息共享.
因此首先要建立统一的网络共享信息平台，实现信息集中管理、分类监视、智能化控制.因此，方案的设计必须在以下几个方面得到保证：
2.1是否具备明确的系统组建
数字化系统对设备的资源配置有较高的要求，而数字化产品的系统资源，如CPU处理能力往往相当有限.视频编码、视频解码、录像存储、视频显示操作、系统设置及安全管理，是数字化系统的主要功能，各项功能均占用相当高的系统资源.若将多项甚至所有功能集中于单个设备完成，不但各功能所分配到的资源相对低、效果相对差，而且若多项功能同时启动,设备的负载急剧提高，较易引起阻塞甚至死机.
因此，数字化系统必须由多个系统设备组成，各设备仅完成其所属功能."专有设备专门化使用"，这便是明确组建的含义.
2.2是否具备合理的网络结构
各种异构网络接入条件存在差异性，表现在带宽、时延、误码率等方面.为保证视频流在传输的过程中的实时性、连续性和平稳性，需根据网络的当前状况自适应调节视频的码率、质量，以适应当前的网络环境.视频监控的城域和广域互联都必须采用这种自适应视频传输机制以适应目前公安专网或公网的实际网络环境.目前的自适应网络传输可以分为基于发送方的、基于接收方的以及混合控制的速率调整方式.也可以采用动态多码率技术，使视频流的码率能够根据带宽的不同而相应变化.
数字化系统的视频流属于高带宽信号，传输时要求网络具备足够的带宽资源及交换能力.然而目前的监控系统，其视频量往往达到百余路甚至几百路,而用户对图像质量的追求〔如4CIF25IPS〕再次加剧了视频流的带宽占用.如此数量庞大的高带宽信号传输于网络，若不进行有效的带宽管理，对任何类型的网络都将是一场灾难！
合理的网络结构，可通过划分VLAN等方式，对视频流进行"围堵".将高数量高带宽视频流限制于VLAN内，而各VLAN间仅传输有限数量及带宽的视频流，以保障系统主干网的通畅.
2.3是否具备完善的安全管理
监控系统亦称为闭路电视系统〔CCTV〕，原因在于其系统资源是闭合的，非开放的.然而，网络是相对开放的资源，病毒、黑客等都会对网络及其资源造成严重破坏.数字化系统既然建设于网络环境，如何保持其必要的闭合性，这便是"安全管理"所关注的问题.
城市安防系统要求能够实现在监控中心对监控资源的集中控制、管理和监视等功能,通过授权方式实现用户终端的权限控制.系统中所有注册用户根据权限、所在机构的不同组成树状的管理结构，用户根据级别访问不同内容的视频资源.其中高级别权限用户可以随时掌控其权限范围内用户的客户端使用情况,并对可疑用户进行远程封杀管理.用户之间根据业务需求,也可提供临时的授权，使低级别或其余机构的用户跨级访问非权限范围内的视频资源.这种基于权限的纵深式管理机制使平台的管理更加灵活、方便.
2.4是否具备流畅的数字矩阵切换操作
"监控系统"发展至今已有相当长的历史.其间，系统的规模、结构及功能曾经过多次变革及提升.可以发现,无论监控系统如何进化发展，其本质并未改变一一监控系统实质为切换显示系统，而其他诸如编程、联动、集成等都是在此基础上的附加,目的使监控系统功能更强大.因此，切换操作是否便捷、是否流畅、是否简单易控，是判断一套监控系统本质性能的关键.
传统的模拟系统,其切换显示只需利用键盘即可完成.其操作流程的简单快捷，已经广泛受到全球各类用户的青睐与认定.目前，不少数字化系统采用图形化界面，通过鼠标拖曳实现切换操作，其用户操作体验与模拟系统相比，不可否认地缺乏流畅性，且较易因用户误操作而引起系统故障.数字化系统拥有如模拟系统般流畅的操作体验，这不但是系统本质的坚持,更是广大用户的强烈需求.
2.5基于流媒体分发技术的视频浏览和存储回放
前端设备的媒体发布是城市联网监控系统的瓶颈之一.前端设备带宽有限，一般只有1Mb-10Mb,多路用户〔5至10路〕并发访问就会发生网络拥塞而传统的流媒体系统能够支持10路以上并发视频播放，并且可通过消除抖动和图像后处理保证客户端的视频质量，将流媒体技术应用到视频监控系统中将极大提高系统的媒体发布能力.通常是将网络摄像机作为流媒体的前端，流媒体系统作为视频传输的载体，充分利用流媒体系统的传输优势，扩展系统的容量，容纳上千、上万用户的并发访问.同时平台的存储系统也可以通过流媒体服务器的点播能力实现.诸如存储网络的读写，视频文件的检索和发布等功能都可以借助流媒体服务器强大的转发能力完成.
2.6压缩算法、图像质量、系统延时
作为数字化系统，在满足以上几个必要条件：明确的系统组建、合理的网络结构、完善的安全管理及流畅的切换操作，再去考察其数字化效果才存在意义.
第3章系统拓朴结构图
3.1系统总体设计方案
3.2方案特色
1. 一个总控中心
中心数字矩阵是某最具特色的产品之一，是目前安防领域里少有的几款专业的网络监控方面的产品，深得XX等多个大型客户的满意.通过数字矩阵的同步切换、群组切换、程序切换、报警联动切换等功能,可以充分利用4M的带宽资源及8个或16个监控器,实现各地4多路视频的重点监控.
2. 二级视频转发
某为ADSL网络环境专业设计的二级视频转发功能，充分利用了各级网络带宽，实现整个系统的整体最佳监控效果.
第一级电信机房的流媒体服务器转发功能，实现各网络视频服务器端的一对多转发，即各网络视频服务器通过512K上传到流媒体服务器，流媒体服务器通过20M以上的宽带可以分发给多个分控点.
第二级总控中心JSUP转发给数字矩阵，实现通过4M网络分别在JSUP、大屏及解码服务器上显示总共多达36路以上视频.通过JSUP与数字矩阵所见即所得的操作方式，使得系统使用非常方便.
3. 二级自动切换
某数字矩阵不仅实现了 JSUP端到流媒体端进行群级、同步、程序、报警联动等自动切换，而且根据ADSL 512K的网络环境实现了流媒体到DVS端的自动切换.
在512K上传码流时传一路CIF效果是非常好的,但传两路或四路时一般采用降帧或改为QCIF的方式实现多路视频的查看，某一方面采用最先进的H.264压缩算法，一方面保留了 QCIF或降帧的通用作法,最重要的通过二级自动切换实现了全码流码状态下的时
分复用，可以最大程度的切换着看不同的画面.
4. 三级存储
第一级为各分行本地存储.前端采用先进的四路网络硬盘录像机，既可进行512K主码流网络传输上传到流媒体入数字矩阵,各分行也可进行半个月的本地存储，这样避免了网络不稳定带来的监控漏洞，各分行一个5G的硬盘可实现4路视频25天的全实时存储,512kbps/8bit*60*60*24*4路 *25 天=56*4 路 *25 天=56.
第二级为流媒体服务器.电信机房专用机箱，单2U机箱带10个以上硬盘位,支持10TB以上的海量存储，按512Kbps/1路＜2路＞ 计算,5G*25个点*80天=10丁8,10丁8最多可实现25个点共80天的存储，完全满足银行超长时间的存储要求.
第三级为JSUP端的本地存储.总控中心的视频是重点监控的区域，将所有在电视墙上显示出来的视频进行存储，更加突出了群组切换、同步切换、程序切换、报警联动切换等重点监控的作用,5G*16*1天=806,即8个1TB的硬盘保存1天的本地存储.
5. 三级实时监控
第一级为各分行本地实时监控,可授权前端本地通过等方式在普通PC上查看历史或实时视频，实现各分点局域网的本地监控.
第二级为中间因特网实时监控，可授权各领导通过公网方式在世界各地移动PC上〔有加密狗等方式〕进行实时监控.一般2M ADSL下行可看4路实时视频，独享1M可实现30个领导的同时查看,充分保证现场管理的需要.
第三级为中央总控室实时监控.总控室两条5M ADSL共10M可实现16-20路实时视频.
6. 小节
全数字化、网络化的监控方案几乎会用到目前所有计算机、电子与通讯方面的最高级的技术资源.特别是基于因特网的视频传输,在前端存储、上传,中间的一对多转发,后端总控室上电视墙等各个方面都需做专业的处理,任何一个环节都会影响整个系统的效率甚至崩溃.
我们凭借多年在数字化监控方面的经验及多个大型项目的实际操作，从网络硬盘录像机的各种参数设置，各个硬件的配置及程序级的各种优化，都有一套完善的流程与方法，确保系统达到最佳的整体效果.
第4章系统特性及功能简介：
这是一套纯数字，纯网络的视频监控系统，完全克服了传统的模拟监控系统的种种缺陷，并且在功能和性能上更胜一筹.具有以下特性：
4.1视频采集方面
如何实现通过数字化并压缩后的视频能上电视墙系统采用行业里视频效果做得最好的海康视频服务器做采集，充分保证了图像的质量.根据我们实际的测试与工程现场的观察海康的视频服务器解码后的图像C I F时就几乎能与模拟矩阵相媲美了.当然如果能全走D 1的话在路数较多时甚至超过了模拟矩阵的效果，因为数字化后在传输及解码过程中就再没有任何图像损失了.在系统的稳定性及可扩充性方面，这也是一个重要的保证，几乎可以不发很多心思去保留一些特别的S D K或操作手册.
4.2视频传输方面
对于视频传输方面，我们针对几种实际情况,提供相应的解决方案，各方案分析如下：
A＞、各点单独成点，且各点之间相隔距离比较远那只得采用光端机加光纤的形式拉到相对比较集中的地方，然后通过编码服务器或小路数的DVS/DVR 上网络.
B＞、小路数比较集中的情况，直接采用DVR/DVS 上网络输出到监控中心.
C＞、对于离监控中心比较近的，直接拉到监控中心的编码服务器然后通过解码服务器输出到监视墙.
D＞、对于远距离集中的情况,采用集中点统一编码，统一存储,再统一拉一条光纤或租用电信线路的方式集中到监控中心输出.
4.3视频存储方面
如何解决海量存储问题.要实现上百路视频15天以上的存储,相当于一个大型银行系统半年以上的存储量，然而成本方面则不近其同等容量的十分之一.
某的I PV 5 0 0 0是一款完全自主设备的安防专用的存储设备相当于一台大容量的PC式磁盘阵列.既满足了大容量的存储需求及较低的成本需求也完美的解决了分布式监控系统中分散存储带来的许多不便，如小带宽环境实时预览与回放冲突的问题.
超长的670CM的4U结构可以安装多达25个5G的SATA硬盘,25个5G硬盘足够40路以上D1视频一个月的存储，里面配备了两个超大功率6W及350W的电源，两个大涡流风扇及四个小风扇，充分保证了 25个硬盘的稳定工作及散热.专业的SATAII3M的阵列卡及专业设计的RAIDO+1,对网络视频的应用作了许多优化.
4.4视频转发方面
如何解决多个显示端同时访问同一路视频比如一些重要的公共场所可能会分发给多个领导在线预览视频.虽然网络带宽可能比较丰足但一个重要的瓶颈就是视频服务器支持的并发访问数是非常有限的.视频达采用电信的媒体流技术有效的解决了上述问题可以支持多达128以上的并发访问.
4.5设备控制方面
如何实现网络上成百上千的前端摄像头，云台，报警设备，中间的采集传输存储设备，后端的解码与输出等设备的统一管理与控制，并满足远程环境下在方便性与实时性方面的需求,也是个不小的挑战.
某的J sup及整套基于I p及模拟矩阵的编号方式避免了网络环境多I p地址带来操作上的不便.系统内有一套完善的编号机制及灵活的对应关系以摄像为主线进行多级绑定.如101为一号楼的1号摄像机，那么对其相应云台的控制也是101,方便操作.
JSUP统一监控操作平台是一种面向业务应用服务的、全数字化、基于网络和高度集中管理的第三代安防管理平台软件,以满足行业客户高可靠性、复杂性和灵活性的视频与安防监控业务管理需求为主要目的，适用于大型网络视频监控环境下对不限路数的PC架构DVR、嵌入式DVR、DVS、IP摄像机和报警设备的用户角色、设备配置、报警关联策略、电子地图、流媒体转发、集中存储、数字矩阵等的集中监控与管理.
根据宽带IP网络系统对视频监控业务方面的要求,JSUP远程监控平台使用分布式网络视频接入、集中视频转发、集中视频存储、集中权限控制与多级组织结构、高度集成能力.集中视频存储,统一规划和调配资源.集中权限控制与多级组织结构.高度集成能力，支持多家NVS、DVR前端，支持门禁、消防、报警、环境、动力等多种设备接入组网.
第5章设备功能参数
5.1 IPV6HD33V12 33 路入 12 出数字矩阵
产品简介：
IPV6HD33V12网络数字矩阵既可以接入某集中采集的IPV132ENU/IPV164ENU系列编码服务器,分散的IPV101FNU/104FNU压缩型光端机等系列产品，也可接入海康全系列DVR/DVS、板卡，某所有的产品与海康的视频保持着完全的双向兼容,良好的兼容性极大的降了升级及维护方面的风险.
IPV6HD33V12网络数字矩阵具备BNC、VGA/DVI双输出功能，完整的实现了硬盘录像机的录像、回放等功能，同时也完整的实现了模拟矩阵的群组切换、同步切换、程序切换、报警联动切换等功能.保留用户操作习惯，兼容模拟键盘的操作.
产品功能特性：
◊统一采用标准TCP/UDP接收来自IPV6***系列所有产品的数字视频流,接简单，前端输入路数高达上万路.单机支持16路视频解码BNC输出以及1/4/9/16画面任意分割VGA/DVI输出，方便进行多机级联，可以组成目前流行的任意数量监视器加大屏显示的电视墙方案，达64路或128路以上大规模超大电视墙.
◊ BNC监视器输出最高支持120FPS高清D1〔704*506〕解码能力，最低支持1FPS CIF〔352*288〕的解码能力，且支持各通道CIF或D1的自适应解码.输出为PAL制式25FPS格式,接为普通BNC接，直接连接电视墙上的监视器，无需任何转接设备.
◊ VGA/DVI大屏输出最高支持2560x16超高分辨率，最大程度展现704*576的图像的效果.
◊通过流媒体进行一对多转发，完全实现了多个分控对同一路视频的回放及实时预览要求,双10M网 ,实现前端DVR输入与后端数字矩阵输出的网关隔离.IPV60数字矩阵自带20个硬盘位，可选在数字矩阵进行集中存储.
◊各总控中心通过"网络键盘"进行切换与控制，美观、大方而且实用.不仅能实现普通高速球的控制，而且能通过本公司特有的IPV50实现群组、同步、程序、报警联动等自动切换及手动切换，美观、大方而且实用.所有的操作模式完全等同于模拟矩阵的操作方式，无需另外再接PC或JSUP统一操作平台实现也可进行控制，简单方便.
◊支持256个群组，各群组支持512个同步，群组内各同步切换可设置4秒到60分钟轮巡，各同步支持1024组切换，同步可单独运行.支持512组以上程序切换,程序切换与群组切换可同时在系统中执行,支持批量程序切换执行方法.
◊可选通过JSUP统一操作平台进行"所见即所得"的后台操作.JSUP相当于模拟矩阵的多媒体软件，可以方便的进行各种切换与控制功能，不同的是所有的切换与控制并不是通过RS485发给模拟矩阵执行，而是通过TCP/IP发给数字矩阵执行.如果大屏离操作台较远，可以JSUP所在的本地操作屏幕就可以对应的操作后边的大屏幕7,1/4/9/16画面分割及各窗的切换完全是"所见即所得"的操作方式，非常方便.
◊大屏可以展示电子地图，并在JSUP端灵活的在视频与地图间进行灵活的切换.
◊利用JSUP平台可以灵活实现报警大屏显示，群组、同步、程序大屏显示重点视频,尽可能的实现在大屏上能保持效高的预览比例.
◊ 一般的压缩算法都是软解压的效果要优于硬解压，40寸以上的大屏用硬解码的效果很一般，大屏输出则在效果上提升了一个档次，成本方面相对于硬解压来说也有一定的优势，扩充也容易.
◊系统后台运行程序,操作简单方便，并由JSUP统一操作平台统一远程管理，无需本机操作.JSUP完美的实现了所见即所得的操作方式，即本机小屏上显示的视频与后边64个小屏或四个大屏上对应位置的视频是一样的.
◊全系统采用矩阵号加通道号的二级编码方式或者单通道号编码来进行视频的识别与调看，如7264，前两位表示矩阵号即72号矩阵，后两位表示通道号，即第72号矩阵的第64号视频.或者直接输64,表示第64号视频.无需记忆复杂的上百个IP地址或名称，最重要的是完全序号化才能完全发挥群组、同步切换等自动切换功能，这是真正的数字矩阵的标志.
5.2 IPV6HW33V09网络数字矩阵
产品简介：
IPV6HW33V09网络数字视频矩阵采取19寸加长机箱机构，系统支持9路原始D1/32路CIF压缩码流的解码,输出为VGA/HDMI高清晰度数字直接输出到电视墙，每路输出支持1/4/9等多种分屏方式.
IPV6HW33V09 数字视频矩阵可以接入某集中采集的IPV132ENU-CS/IPV124ENU-FS 系列编码服务器、分散的 IPV101ENU、104ENU 或IPV101FNU、IPV104FNU压缩型光端机系列产品，也可接入海康全系列。▼^▼，、板卡等，某所有的产品与海康的视频保持着完全的双向兼容,良好的兼容性极大的降了升级及维护方面的风险.
IPV6HW33V09数字视频矩阵完整的实现了硬盘录像机的录像、回放等功能，同时也完整的实现了模拟矩阵的群组切换、同步切换、程序切换、报警联动切换等功能.保留用户操作习惯，兼容模拟键盘的操作.
产品功能特性：
♦支持四画面分割功能,配合某强大的数字矩阵功能，在大规模监控中能在有限的空间达到最高的预览比例.
♦统一采用标准TCP/UDP接收来自IPV60系列所有产品的数字视频流,接简单，前端输入路数高达上万路.单机支持20路视频解码BNC输出，方便进行多机级联，组成20路或以上电视墙.
♦最高支持120FPS高清D1〔704*506〕解码能力，最低支持1FPS CIF〔352*288〕的解码能力，且支持各通道CIF或D1的自适应解码.输出为PAL制式25FPS格式,接为普通BNC或VGA/HDMI接，直接连接电视墙上的监视器，无需任何转接设备.
♦通过流媒体进行一对多转发，完全实现了多个分控对同一路视频的回放及实时预览要求,双10M网，实现前端DVR输入与后端数字矩阵输出的网关隔离.
♦系统后台运行程序，操作简单方便，并由JSUP统一操作平台统一远程管理，无需本机操作.各总控中心可通过"网络键盘”进行切换与控制，兼容传统模拟键盘.不仅能实现普通高速球的控制，而且能实现群组、同步、程序、报警联动等自动切换及手动切换.所有的操作模式完全等同于模拟矩阵的操作方式，无需另外再接PC.
♦也可选JSUP实现了所见即所得的操作，即本机小屏上显示的视频与后边电视墙的视频是一样的.JSUP相当于模拟矩阵的多媒体软件,可以方便的进行各种切换与控制功能,不同的是所有的切换与控制并不是通过RS485发给模拟矩阵执行，而是通过TCP/IP发给数字矩阵执行.1/4/9/16画面分割及各窗的切换完全是"所见即所得"的操作方式.
♦全系统采用矩阵号加通道号的二级编码方式或直接以通道号一级编码方式来进行视频的识别，无需记忆复杂的上百个IP地址或名称,最重要的是完全序号化才能完全发挥群组、同步切换等自动切换功能，这是真正的数字矩阵的标志.
5.3 JSUP统一操作平台功能特性
◊支持1-16路画面分割及实时预览功能,支持CIF与D1画质自适应方式；支持本地录像、回放功能，视频源来自IPV50流媒体的实时视频,或回放视频.
◊群组切换、同步切换、程序切换的设置及指令的执行，向前向后切换；远程高速球及云台控制，光亮光暗，远焦，近焦，预置位设置等功能.
◊电子地图功能，实现电子地图与报警和视频联动功能，能够直观看出哪个地方报警，进而切换输出现场视频图像,视频观察现场整个情况实现电子地图与警视联动功能，当需要查看报警点的具体位置时，可以把电子地图切换到大屏幕，实现了电子地图与视频的互切功能.
◊所有设备管理上采用树型结构：方便对系统内所有设备进行统一管理，而且设备之间的等级分明.如某个矩阵属于某个行政区域等，所有设备采用统一编码机制，即每个设备一个设备号，设备号是该设备在整个系统内的唯一标识.
◊操作界面美观大方：系统采用Window XP风格，界面美观又大方，颜色协调一致.系统范围内操作一致：同一用户，不管在什么地方操作系统〔如XX或〕，所拥有的权限、操作的界面完全一致.使用方便：采用所见即所得,大部分操作都是一步到位,把复杂的业务逻辑隐藏在系统内部.
◊权限控制严格、等级分明：系统具有严格的权限管理器，可针对不同的区域、管理人员设置不同的XX,限制其对系统的操作、访问权限,用户分为不同的等级，每个等级的用户又可以分配不同的权限，用户的所有操作全部控制在权限范围之内.
◊全网络化、数据化的系统：硬件及软件皆通过网络进行连接，传输数据全部进行
数据化，解决数据传输过程中的数据衰减的问题.
◊强大的报表输出功能：包括操作日志报表、报警日志报表、设备统计报表等等报表功能.
效果图如下：
5.4 IPV50流媒体服务器功能特性
◊ 兼容海康 DS60、DS80 等全系列 DVS/DVR,DS44HC、DS48HC 等全系列板卡码流以及恒亿视频码流.
◊采用存储与流媒体一体化设计，根据安防的特殊应用定制的特有功能.因原始板卡厂家最了解各自的视频流特性，采用各个厂家原始的SDK直接从网络接收视频后写文件，极大的降低了系统的整体压力，提高了系统的稳定性.
◊ 最大支持1路CIF〔25FPS〕、40路D1〔25FPS〕视频输入,共40组左右的SESSION，因为采用流媒体与存储一体化的方式，如1路输入则节省了 1组用于存储的会话.充分利用了系统资源.
◊不仅实现了视音频流的一对多的转发，而且实现PTZ控制、报警信息的一对多或多对多的转发、PTZ协议的扩充.
◊最大支持单机30TB的超大存储.超长670MM机箱,两个共16W以上的大电源,完善的散热系统.
◊ 采用标准的TCP/UDP输入及输出，前端来自于各家的DVR、DVS,后端向JSUP及IPV6HE0提供码流，是数字矩阵里最核心的交换功能的实现体.
◊实现JSUP统一操作平台端定制的群组切换，同步切换，程序切换等数字矩阵特有的各种功能.
◊采用分布式组件结构，媒体流级联的功能，独家实现了完美的多路数以至于上千路D1视频媒体流的转发.
◊采用动态虚拟结构，各媒体流可以通过简单配置实现增加或减少各媒体流所管辖的 DVR、DVS.
支持计划录像、循环录像及录像回放功能.
5.5 IPV101ENU单路网络视频服务器
产品简介：
IPV1ENU系列编码服务器是专门针对网络应用而设计的
嵌入式监控设备，采用业界最成熟的高可靠性专用DSP方案，结合超强性能的RTOS操作系统，优化H.264视频压缩算法，使图像传输更加清晰流畅；内置Web Server,方便用户通过IE浏览器实现远程监控；也可使用中心管理软件实现对多台编码服务器的集中监控和管理，结合IPV50流媒体存储服务器统一集中存储、IPV60系列数字矩阵集中上网络电视墙，方便组建大型视频监控系统.
产品功能特性：
◊采用优化H.264视频压缩算法，轻松实现高清晰图像的低网络带宽传输.
◊兼容IPV60系列数字矩阵,IPV50流媒体存储服务器及宽视界等大型平台.
◊内置Web Server,通过IE浏览器轻松实现远程监看、控制、设置等操作,支持设备远程安全升级功能.
◊ 支持动态IP地址,支持局域网、Internet〔ADSL、有线通〕，网络自适应技术，根据网络带宽自动调整视频帧率，异常自动恢复功能，网络中断后可自动连接.
◊多级用户密码权限管理.
◊单路双向语音对讲实时传输.
◊ 视频码率16Kbps-2Mbps连续可调，帧率1-25 <1-30>连续可调.
◊视频丢失、移动侦测、探头等报警功能v可设区域和灵敏度〉.
◊ RS-232和RS-485串,支持透明串传输、支持云台控制、高速球机或摄像机等外置设备,支持图像屏蔽/图像抓拍.
技术参数:
视频特性
视频压缩标准
H.264视频压缩标准
视频输入参数
电平：1.0Vp-p,阻抗：75 Q，支持 PAL、NTSC
视频输入路数
1 路 BNC4 路 BNC
图像分辨率与帧率
PAL： 352*288 16--25 帧/秒
NTSC： 352*240 16--30 帧/秒
压缩分辨率
QCIF/CIF
输出码流类型
视频流、复合流

压缩输出码率
32K--2M可调，也可自定义〔32K—8M,单位：bps〕
音频特性
音频输入路数
1 路 BNC
音频输入参数
电平：2.0Vp-p,阻抗：1KQ
音频输出
1路
音频输出参数
线性电平，阻抗：6Q
语音对讲输入
1路
语音对讲输入
参数
电平：2Vp-p,阻抗：1kQ
数据特性
通讯接
1 个 10M / 1M 自适应以太网，1 个 RS-232 ，1 个 RS-485 接
报警输入
1路
报警输出
1路
其他特性
电源
220VAC , 47--63 HZ
功耗
W7W
工作温度
-10 °C ——H 55 °C
工作湿度
10 % --90 %
尺寸
45mm < 高〉X65mm < 宽〉X 110mm < 深 >

5.6 IPC网络摄象机
产品功能特性：
◊ D1高清晰网络视频，兼容HalfDl、CIF、QCIF格式.
◊采用高性能TIDSP芯片，采用H.264视频压缩技术，压缩比高，且处理非常灵活.
◊兼容IPV60系列数字矩阵,IPV50流媒体存储服务器及宽视界等大型平台.
◊功能齐全：心跳,PTZ控制，报警，语音对讲，用户管理.
◊网络功能：支持完整的TCP/IP协议簇,支持视频、报警、语音数据，内置WEB浏览器,支持IE访问.
◊低照度自动转换.
◊高信噪比.
技术参数:
图像
图像尺寸
PAL： 704x576,528x384,704x288,352x288,176x14
NTSC： 704x480,528x320,704x240,352x240,176x120

帧率
25 帧＜704x576＞,30 帧＜704x480＞
压缩标准
视频压缩标准
H.264
压缩输出码率
32 K〜2M,也可以自定义〔上限8M,单位：bps〕
音频压缩标准
OggVorbis
摄像机
传感器类型
1/3"SONY Super HAD CCD
像数
PAL:752〔水平〕X582〔垂直〕
NTSC:768〔水平〕X494〔垂直〕
视频制式
PAL/NTSC
快门
1/50〔1/60〕秒至 1/1,0 秒
最低照度
0 LUX
镜头接
M12x0.5
镜头是否可选
12mm 标配＜8mm,16mm 可选〉
信噪比
大于48dB
模拟输出
1Vpp Composite Output〔75 欧姆/BNC〕
功能
移动报警及联动切换
支持
密码保护
支持
支持协议
TCP/IP,HTTP,RTP,RTCP,ARP,ICMP,PPPOE,DHCP,FTP,UDP,DNS,DDNS
,SMTP,NTP,Static IP
红外线照射距离
红外距离30米
接
语音对讲输入
1路,3.5mm音频接〔线性电平：2.0〜2.4Vp-p,阻抗：1kQ〕
语音输出
1路,3.5mm音频接〔线性电平，阻抗：6Q〕
通讯接
1个RJ45 10M/1M自适应以太网，1个RS-485接端子
报警输入
1路,信号量〔0〜DC12V〕
报警输出
1路,开关量
一般规范
防护等级
IP66
工作温度
— 10°C-60°C
电源
DC12V+10%
功耗
5.5W -7W
尺寸<mm>
68X72X 115
重量
14g

5.7 IPD网络球机
产品功能特性：B
◊ D1高清晰网络视频，兼容HalfDl、CIF、QCIF格式.
◊采用高性能TIDSP芯片，采用H.264视频压缩技术，压缩比高，且处理非常灵活.
◊兼容IPV60系列数字矩阵,IPV50流媒体存储服务器及宽视界等大型平台.
◊功能齐全：心跳,PTZ控制，报警，语音对讲，用户管理.
◊网络功能：支持完整的TCP/IP协议簇,支持视频、报警、语音数据，内置WEB浏览器,支持IE访问.
◊低照度自动转换.
◊高信噪比.
技术参数:
参数/型号―

传感器类型
1/4" EXVIEW HAD High Resolution CCD
信号系统
PAL/NTSC
最小照度
彩色 WILux /<0.7 Lux / <1.4 Lux
光学变倍
22X/27X/30X〔可选〕
数字变倍
12X
快门
1/50-1/1s<16 档〉/ 1/1-1/1s<22 档〉/ 1/3-1/1s<20 档>
水平解析度
480 TVL
视频输出
1.0Vpp Composite Output
信噪比
大于50db
背光补偿
ON/OFF
水平
0-180度连续旋转
垂直
0-90 度
水平键控速度
水平方向0.3〜2度/s
垂直键控速度
垂直方向0.5-60/s度
控制协议
HIK,PELCO-P,D,自动识别〔可添加〕
自动模式
具备可带限位的自动扫描、帧扫描、随机扫描；4条巡航扫描,4条模式路径，单条模式路径记录操作时间可达10分钟以上
预置点
64
报警
6路优先级可调常开或常闭开关量输入；2路辅助开关输出，可设置报警联动
隐私遮蔽
隐私遮蔽区域多达12个，画面内可同时有8个区域被屏蔽
视频冻结
支持预置点操作时视频冻结
自动翻转
保证监控的连续性
菜单
全中文菜单，各类标题可设置多达10个中英文字符
鼠标控制
配合客户端软件用双键或带滚轮鼠标即可实现,基本球机控制
密码保护
Yes
风扇、加热器
风扇连续工作，加热器自动启动
防护等级
IP66,全天候护罩，TVS 30W防雷、防突波和防浪涌保护
帧率
25 帧/PAL,30 帧/NTSC
网络类型
10/1BaseT Ethenet

视频压缩
移动侦测
双码流
心跳机制
H.264
Yes
Yes
Yes
支持协议
TCP/IP,HTTP,RTP,RTCP,ARP,ICMP,PPPOE,DHCP,FTP,UDP,DNS,DDNS,SMT
P,NTP,Static IP
安装方式操作温度电源供应
功耗
尺寸<mm>
重量
可选
-30°C〜60°CDC12V<AC24V>30W MAX
7寸
5Kg

第6章设备成本与报价
6.1设备原厂出货价〔不含税〕
序号
名称
描述
数量
价格
总价
1
IPV104ENU-CS
标准h.264算法,4路视音频输出，最高分辨率到CIF,带IDE接，本地存储.每个网点3台，一个县共10个网点,33个县，共需990台.
990台
¥17
¥16830
2
IPV50流媒体存储服务器
用于视频一对多分发，减少带宽占用.每台流媒体分管50路视频，带16个硬盘位存储，满足50路视频1个月的视频存储容量，含主机,阵列卡.1个县1个监控点需2台流媒体存储服务器,33个县共需66台.
66台
¥112
¥7392
3
IPV6HD120V08
120入8出数字矩阵
120路视频回放及轮循输出到8个监视器，监视器单画面输出，各画面可单独控制群组、同步、程序、报警联动等任意手工或自动切换，由JSUP统一控制.
33台
¥248
¥8184
4
IPV6HD33V12
33入12出数字矩阵
33路视频回放及轮循输出到12个监视器，监视器单画面输出，各画面可单独控制群组、同步、程序、报警联动等任意手工或自动切换，由JSUP统一控制.
1台
¥21
¥21
5
IPV6HW120V09
120入9出大屏矩阵
120路视频回放及轮循输出到1个大液晶屏上，可1/4/9画面任意分割输出，各画面可单独控制群组、同步、程序、报警联动等任意手工或自动切换，由JSUP统 控制.
33台
¥198
¥6534
6
IPV6HW33V09
33入9出大屏矩阵
33路视频回放及轮循输出到1个大液晶屏上，可1/4/9画面任意分割输出，各画面可单独控制群组、同步、程序、报警联动等
