金属(塑钢、断桥)窗施工方案.docx

上传人:丰**** 文档编号:10092257 上传时间:2025-04-21 格式:DOCX 页数:4 大小:17.93KB 下载积分:5 金币
下载 相关 举报

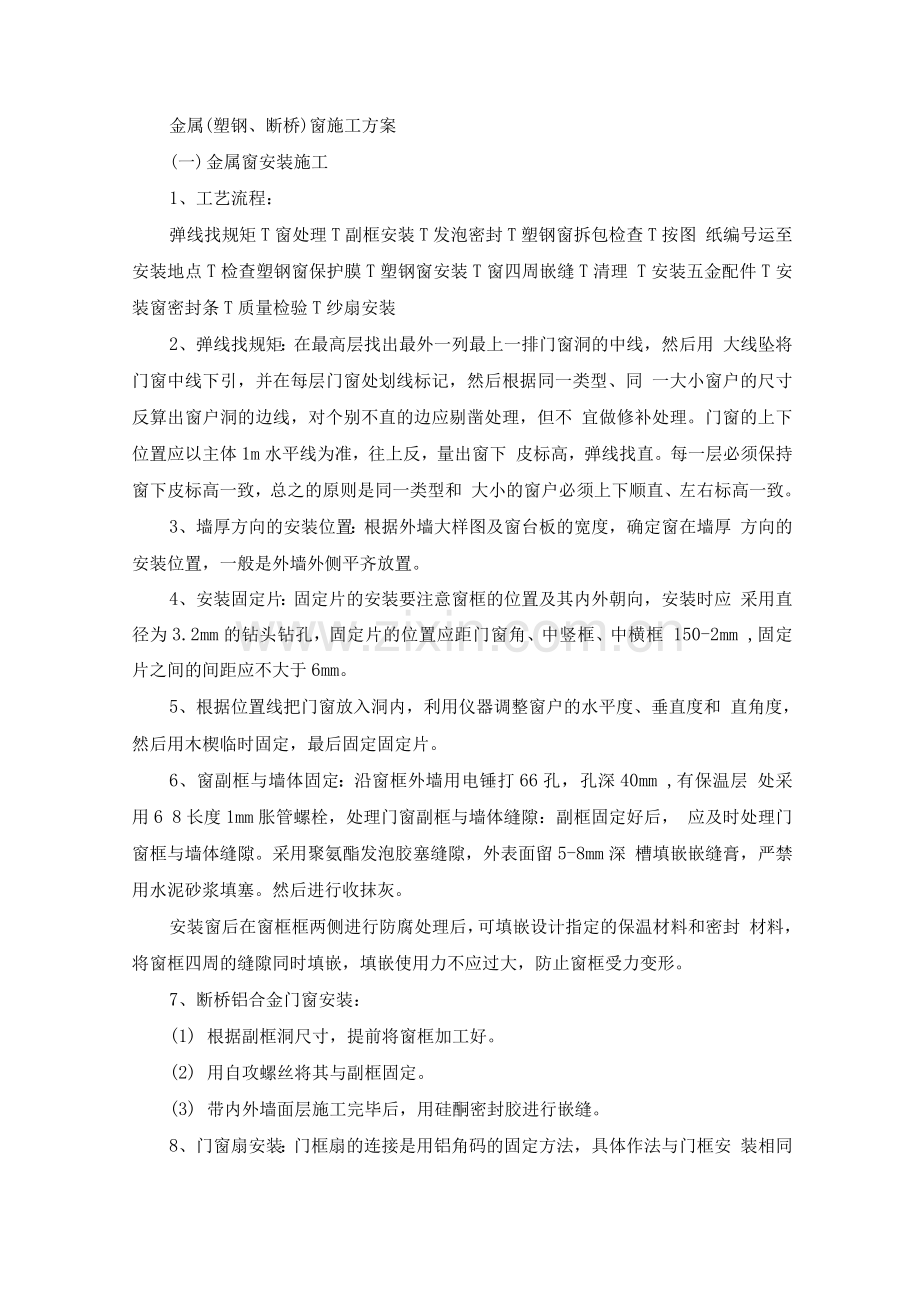

金属(塑钢、断桥)窗施工方案.docx_第1页
第1页 / 共4页
金属(塑钢、断桥)窗施工方案.docx_第2页
第2页 / 共4页


点击查看更多>>
资源描述
金属(塑钢、断桥)窗施工方案 (一) 金属窗安装施工 1、工艺流程: 弹线找规矩T窗处理T副框安装T发泡密封T塑钢窗拆包检查T按图 纸编号运至安装地点T检查塑钢窗保护膜T塑钢窗安装T窗四周嵌缝T清理 T安装五金配件T安装窗密封条T质量检验T纱扇安装 2、弹线找规矩:在最高层找出最外一列最上一排门窗洞的中线,然后用 大线坠将门窗中线下引,并在每层门窗处划线标记,然后根据同一类型、同 一大小窗户的尺寸反算出窗户洞的边线,对个别不直的边应剔凿处理,但不 宜做修补处理。门窗的上下位置应以主体1m水平线为准,往上反,量出窗下 皮标高,弹线找直。每一层必须保持窗下皮标高一致,总之的原则是同一类型和 大小的窗户必须上下顺直、左右标高一致。 3、墙厚方向的安装位置:根据外墙大样图及窗台板的宽度,确定窗在墙厚 方向的安装位置,一般是外墙外侧平齐放置。 4、安装固定片:固定片的安装要注意窗框的位置及其内外朝向,安装时应 采用直径为3.2mm的钻头钻孔,固定片的位置应距门窗角、中竖框、中横框 150-2mm ,固定片之间的间距应不大于6mm。 5、根据位置线把门窗放入洞内,利用仪器调整窗户的水平度、垂直度和 直角度,然后用木楔临时固定,最后固定固定片。 6、窗副框与墙体固定:沿窗框外墙用电锤打66孔,孔深40mm ,有保温层 处采用6 8长度1mm胀管螺栓,处理门窗副框与墙体缝隙:副框固定好后, 应及时处理门窗框与墙体缝隙。采用聚氨酯发泡胶塞缝隙,外表面留5-8mm深 槽填嵌嵌缝膏,严禁用水泥砂浆填塞。然后进行收抹灰。 安装窗后在窗框框两侧进行防腐处理后,可填嵌设计指定的保温材料和密封 材料,将窗框四周的缝隙同时填嵌,填嵌使用力不应过大,防止窗框受力变形。 7、断桥铝合金门窗安装: (1) 根据副框洞尺寸,提前将窗框加工好。 (2) 用自攻螺丝将其与副框固定。 (3) 带内外墙面层施工完毕后,用硅酮密封胶进行嵌缝。 8、门窗扇安装:门框扇的连接是用铝角码的固定方法,具体作法与门框安 装相同,安装五金件:待浆活修理完,交活油刷完后才可安装门窗的五金配件, 安装工艺要求详见产品说明,要求安装固定,使用灵活。 9、安装纱门窗: (1)绷铁砂、裁纱、压条固定,其施工方法同钢纱门窗的绷砂。 (2)挂纱扇。 (3)装五金配件。 10、门窗附件安装: 安装时应先用电钻钻孔,再用自攻螺丝拧入,严禁用铁锤或硬物敲打,防止 损坏框料。 11、安装后注意成品保护,防污染,防电焊火花烧伤,损坏面层。 12、玻璃安装 (1)玻璃安装前应对安装的框、扇的几何尺寸、表面平整度、拼接点等是 否牢固进行认真的检查。 (2)工艺流程:清理玻璃槽污物T玻璃安装前的准备T玻璃安装就位T 橡胶压条固定T检查压条位置T固定玻璃T擦玻璃。 (3)玻璃安装:将已裁割好的玻璃放入塑料框扇凹槽中间,内外两侧的间 隙不少于2mm,装配后应保证玻璃与镶嵌槽间隙,并在主要部位装有减震垫块, 使其能缓冲闭等力的冲击。 (4)用橡胶压条固定,及时将橡胶压条嵌入玻璃两侧密封,然后将玻璃挤 紧,橡胶压条要和玻璃、玻璃槽紧贴,安装不能偏位,不能强行填入压条,防 止玻璃产生裂缝。 (5)安装中空双层玻璃时,夹层四周应嵌入隔条,玻璃中隔条应保证密封, 不变形、不脱落,玻璃槽及玻璃内表面应干燥、清洁。 (6)检查玻璃橡胶压条设置位置是否正确,防止堵塞排水通道和泄水孔, 检查无问题后将玻璃固定。 (7)门窗玻璃安装后,应将风钩挂好或插上插销,防止刮风损坏玻璃。 (二)质量标准: 1、保证项目: (1)门窗及其附件和玻璃的质量,必须符合设计要求和有关标准的规定。 (2)门窗必须安装牢固,连接方法,应符合设计要求和有关标准的规定。 (3)门窗安装位置及开启方向必须符合设计要求。 2基本项目: (1)门窗扇关闭紧密,开关灵活,无阻滞回弹,无变形和倒翘。 (2)门窗附件安装齐全,安装牢固,位置正确、端正,启闭灵活,适用美 观。 (3)门窗框与墙体间的缝隙填嵌饱满密实,表面平整,嵌塞材料符合设计 要求。 (4)门窗表面洁净、平整,颜色一致,无划痕碰伤,无污染,拼接缝严密。 (5)玻璃密封条与玻璃及玻璃槽的接缝应平整,不得卷边、脱槽。 (6)排水孔应畅通,位置和数量应符合设计要求。窗下档必须开设排水孔, 排水孔设在窗框拐角20-140mm处,间距宜为6mm,安装后应检查排水孔有 否堵塞情况,保证槽内积水能顺利排出。 (7)门窗框与墙体间缝隙饱满密实,表面平整,光滑、无裂纹。 (8)允许偏差: 铝合金门窗的允许偏差及检验方法 序 号 项目 允许偏 差(mm) 检验方法 1 门窗框两对角线长 度差 < 20mm + 3.0 用3m卷尺检查,量 内角 2 > 20mm ±5.0 3 门窗框(含拼樘料) 正、侧面的垂直度 < 20mm 2.0 用线坠、水平靠尺检 查 4 > 20mm 3.0 5 门窗框(含拼樘料) 的水平度 < 20mm 2.0 用水平靠尺检查 6 > 20mm 平开门窗及推拉窗 3.0 7 推拉门 2.5 8 门窗下横框的标高 ±5.0 用钢板尺检查,与基 准线比较 9 双层门窗内外框、框(含拼樘料)中心距 ±4.0 用钢板尺检查 10 门窗竖向偏离中心 5.0 用线坠、钢板尺检查 11 平开 门窗 门窗与框搭接宽度 ±2.5 用深度尺或钢板尺 检查 12 同樘门窗相邻扇的横角高度差 ±2.0 用拉线或钢板尺检 查 13 门窗框铰链部位的配合间隔 +2.0 -1.0 用楔形塞尺检查 (三)成品保护 1、窗框四周嵌防水密封胶时,操作应仔细,油膏不得污染门窗框。 2、外墙面涂刷、室内顶墙喷涂时,应用塑料薄膜封挡好门窗,防止污染。 3、室内抹水泥砂浆以前必须遮挡好门窗,以防水泥浆污染门窗。 4、污水、垃圾、污物不可从窗户往下扔、倒。 5、搭、拆、转运脚手杆和脚手板,不得在门窗框扇上拖拽。 6、严禁在窗扇上站人。 7、门窗扇安装后应及时安装五金配件,关窗锁门,以防风吹损坏门窗。 8、不得在门窗上锤击、钉钉子或刻划,不得用力刮或用硬物擦磨等办法清 理门窗。 9、窗框安装后,包裹窗框的塑料保护膜要保持完好,不得随意拆除。 10、搭设或拆除施工脚手工艺架时,不得碰撞或挤压门窗。 11、涂刷油漆等涂料之前,应事先对门窗进行复盖,以防其遭受油漆污染。 12、不得在门窗上敲击、涂写、打钉或挂重物。 13、调整和修理门窗扇时不得硬撬,以免损坏扇料和五金。 14、进场材料的入场合格证及复检报告。
展开阅读全文
