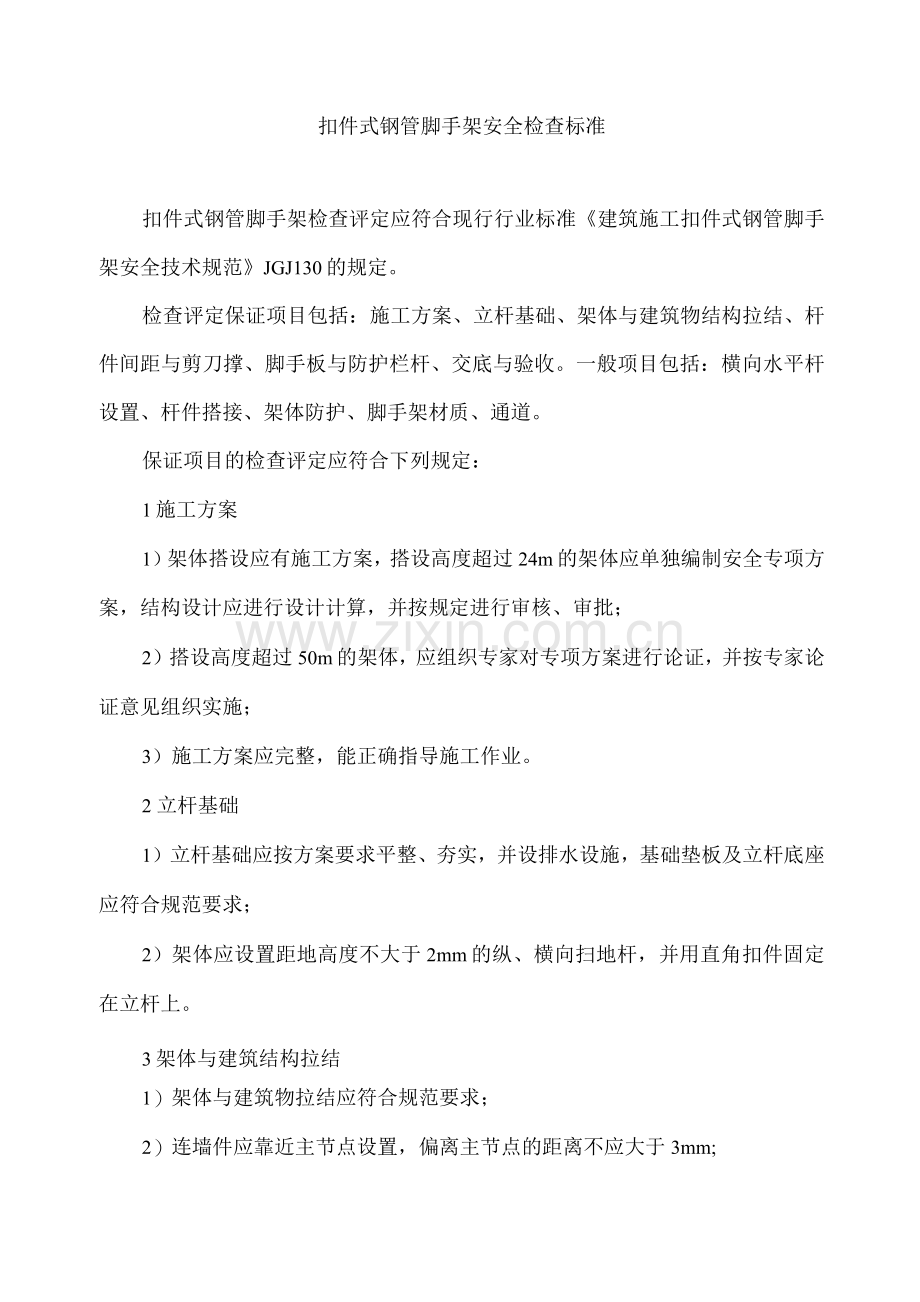

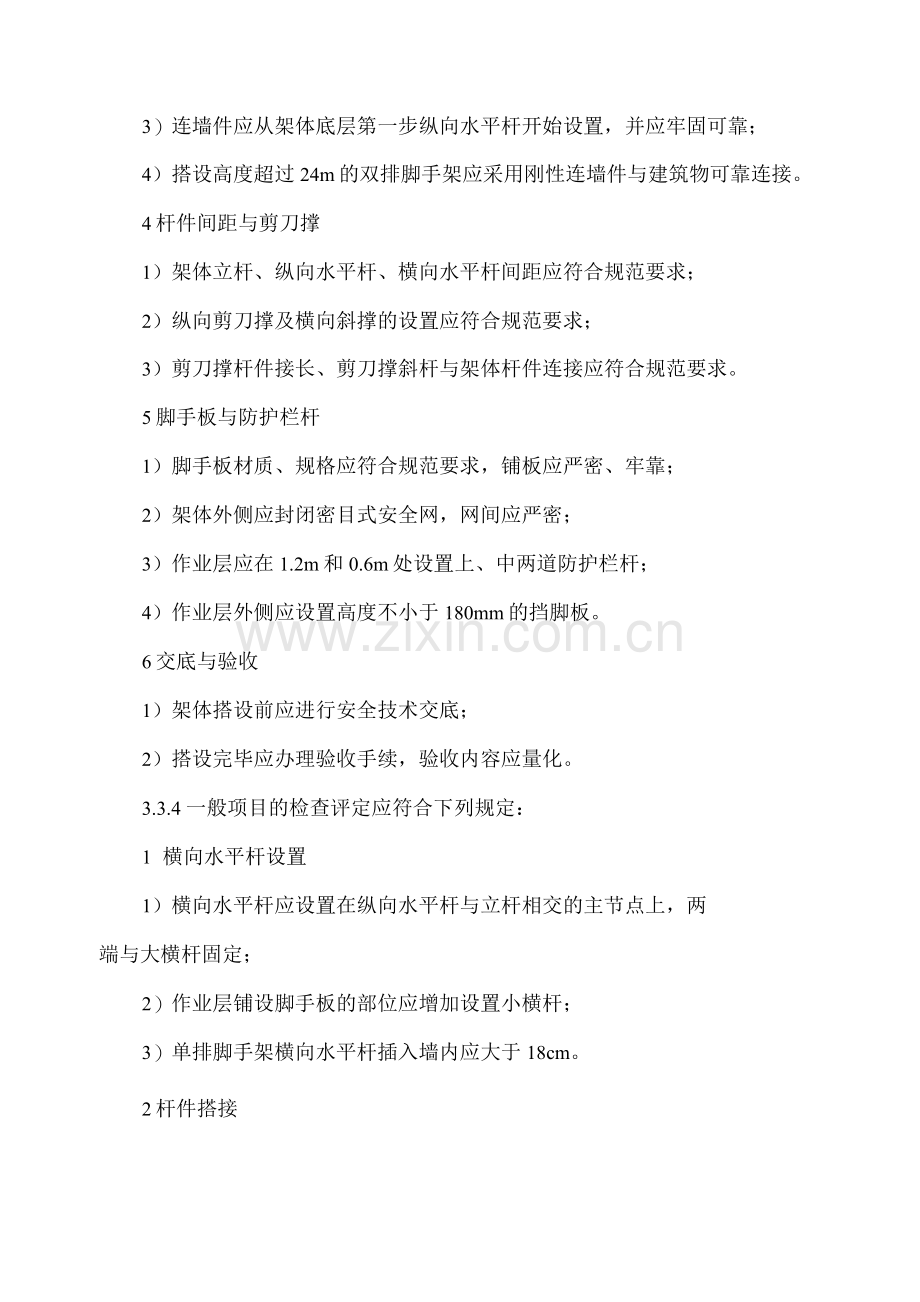

扣件式钢管脚手架安全检查标准扣件式钢管脚手架检查评定应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的规定。检查评定保证项目包括：施工方案、立杆基础、架体与建筑物结构拉结、杆件间距与剪刀撑、脚手板与防护栏杆、交底与验收。一般项目包括：横向水平杆设置、杆件搭接、架体防护、脚手架材质、通道。保证项目的检查评定应符合下列规定： 1施工方案 1）架体搭设应有施工方案，搭设高度超过24m的架体应单独编制安全专项方案，结构设计应进行设计计算，并按规定进行审核、审批； 2）搭设高度超过50m的架体，应组织专家对专项方案进行论证，并按专家论证意见组织实施； 3）施工方案应完整，能正确指导施工作业。 2 立杆基础 1）立杆基础应按方案要求平整、夯实，并设排水设施，基础垫板及立杆底座应符合规范要求； 2）架体应设置距地高度不大于2mm的纵、横向扫地杆，并用直角扣件固定在立杆上。 3架体与建筑结构拉结 1）架体与建筑物拉结应符合规范要求； 2）连墙件应靠近主节点设置，偏离主节点的距离不应大于3mm; 3）连墙件应从架体底层第一步纵向水平杆开始设置，并应牢固可靠； 4）搭设高度超过24m的双排脚手架应采用刚性连墙件与建筑物可靠连接。 4杆件间距与剪刀撑 1）架体立杆、纵向水平杆、横向水平杆间距应符合规范要求； 2）纵向剪刀撑及横向斜撑的设置应符合规范要求； 3）剪刀撑杆件接长、剪刀撑斜杆与架体杆件连接应符合规范要求。 5脚手板与防护栏杆 1）脚手板材质、规格应符合规范要求，铺板应严密、牢靠； 2）架体外侧应封闭密目式安全网，网间应严密； 3）作业层应在1.2m和0.6m处设置上、中两道防护栏杆； 4）作业层外侧应设置高度不小于180mm的挡脚板。 6交底与验收 1）架体搭设前应进行安全技术交底； 2）搭设完毕应办理验收手续，验收内容应量化。 3.3.4 一般项目的检查评定应符合下列规定： 1 横向水平杆设置 1）横向水平杆应设置在纵向水平杆与立杆相交的主节点上，两端与大横杆固定； 2）作业层铺设脚手板的部位应增加设置小横杆； 3）单排脚手架横向水平杆插入墙内应大于18cm。 2杆件搭接 1）纵向水平杆杆件搭接长度不应小于1m，且固定应符合规范要求； 2）立杆除顶层顶步外，不得使用搭接。 3架体防护 1）架体作业层脚手板下应用安全平网双层兜底，以下每隔10m应用安全平网封闭； 2）作业层与建筑物之间应进行封闭。 4脚手架材质 1）钢管直径、壁厚、材质应符合规范要求； 2）钢管弯曲、变形、锈蚀应在规范允许范围内； 3）扣件应进行复试且技术性能符合规范要求。 5通道 1）架体必须设置符合规范要求的上下通道。悬挑式脚手架悬挑式脚手架检查评定应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130和《建筑施工门式钢管脚手架安全技术规范》JGJ128的规定。检查评定保证项目包括:施工方案、悬挑钢梁、架体稳定、脚手板、荷载、交底与验收。一般项目包括：杆件间距、架体防护、层间防护、脚手架材质。保证项目的检查评定应符合下列规定： 1施工方案 1）架体搭设、拆除作业应编制专项施工方案，结构设计应进行设计计算； 2）专项施工方案应按规定进行审批，架体搭设高度超过20m的专项施工方案应经专家论证。 2 悬挑钢梁 1）钢梁截面尺寸应经设计计算确定，且截面高度不应小于160mm; 2）钢梁锚固端长度不应小于悬挑长度的1.25倍； 3）钢梁锚固处结构强度、锚固措施应符合规范要求； 4）钢梁外端应设置钢丝绳或钢拉杆并与上层建筑结构拉结； 5）钢梁间距应按悬挑架体立杆纵距相设置。 3 架体稳定 1）立杆底部应与钢梁连接柱固定； 2）承插式立杆接长应采用螺栓或销钉固定； 3）剪刀撑应沿悬挑架体高度连续设置，角度应符合45°〜60°的要求； 4）架体应按规定在内侧设置横向斜撑; 5）架体应采用刚性连墙件与建筑结构拉结，设置应符合规范要求。 4脚手板 1）脚手板材质、规格应符合规范要求； 2）脚手板铺设应严密、牢固，探出横向水平杆长度不应大于150mm。 5荷载 1）架体荷载应均匀，并不应超过设计值。 6交底与验收 1）架体搭设前应进行安全技术交底； 2）分段搭设的架体应进行分段验收； 3）架体搭设完毕应按规定进行验收，验收内容应量化。 3.4.4 一般项目的检查评定应符合下列规定： 1杆件间距 1）立杆底部应固定在钢梁处； 2）立杆纵、横向间距、纵向水平杆步距应符合方案设计和规范要求。 2架体防护 1）作业层外侧应在高度1.2m和0.6m处设置上、中两道防护栏杆； 2）作业层外侧应设置高度不小于180mm的挡脚板； 3）架体外侧应封挂密目式安全网。 3 层间防护 1）架体作业层脚手板下应用安全平网双层兜底，以下每隔10m应用安全平网封闭； 2）架体底层应进行封闭。 4脚手架材质 1）型钢、钢管、构配件规格材质应符合规范要求； 2）型钢、钢管弯曲、变形、锈蚀应在规范允许范围内。表B.4悬挑式脚手架检查评分表序号检查项目扣分标准应得分数扣减分数实得分数 1 保证项目施工方案未编制专项施工方案或未进行设计计算扣10分专项施工方案未经审核、审批或架体搭设高度超过20m未按规定组织进行专家论证扣10分 10 2 悬挑钢梁钢梁截面高度未按设计确定或载面高度小于 160mm 扣 10 分钢梁固定段长度小于悬挑段长度的1.25倍扣 10分钢梁外端未设置钢丝绳或钢拉杆与上一层建筑结构拉结每处扣2分钢梁与建筑结构锚固措施不符合规范要求每处扣5分钢梁间距未按悬挑架体立杆纵距设置扣6分 10 3 架体稳定立杆底部与钢梁连接处未设置可靠固定措施每处扣2分承插式立杆接长未采取螺栓或销钉固定每处扣2分未在架体外侧设置连续式剪刀撑扣10分未按规定在架体内侧设置横向斜撑扣5分架体未按规定与建筑结构拉结每处扣5分 10 4 脚手板脚手板规格、材质不符合要求扣7 ~ 10分脚手板未满铺或铺设不严、不牢、不稳扣7~ 10分每处探头板扣2分 10 5 荷载架体施工荷载超过设计规定扣10分施工荷载堆放不均匀每处扣5分 10 架体搭设前未进行交底或交底未留有记录扣交 5分底与架体分段搭设分段使用，未办理分段验收扣 6 验 7~10 分 10 收架体搭设完毕未保留验收资料或未记录量化的验收内容扣5分小计 60 7 杆件间距立杆间距超过规范要求，或立杆底部未固定在钢梁上每处扣2分纵向水平杆步距超过规范要求扣5分未在立杆与纵向水平杆交点处设置横向水平杆每处扣1分 10 作业层外侧未在高度1.2m和0.6m处设置上、架中两道防护栏杆扣5分体作业层未设置高度不小于180mm的挡脚板扣5 8 般项防护分架体外侧未采用密目式安全网封闭或网间不严扣7~10分 10 层作业层未用安全平网双层兜底，且以下每隔 9 目间防 10m未用安全平网封闭扣10分架体底层未进行封闭或封闭不严扣10分 10 护 10 脚手架材质型钢、钢管、构配件规格及材质不符合规范要求扣7~10分型钢、钢管弯曲、变形、锈蚀严重扣7~10分 10 小计 40 检查项目各计 1 表B.3扣件式钢管脚手架检查评分表序号检查项目扣分标准应得分数扣减分数实得分数 1 保证项目施工方案架体搭设未编制施工方案或搭设高度超过24m未编制专项施工方案扣10分架体搭设高度超过24m，未进行设计计算或未按规定审核、审批扣10分架体搭设高度超过50m，专项施工方案未按规定组织专家论证或未按专家论证意见组织实施扣10分施工方案不完整或不能指导施工作业扣5~8分 10 2 立杆基础立杆基础不平、不实、不符合方案设计要求扣 10分立杆底部底座、垫板或垫板的规格不符合规范要求每一处扣2分未按规范要求设置纵、横向扫地杆扣5~10分扫地杆的设置和固定不符合规范要求扣5分未设置排水措施扣8分 10 架体与建筑结构拉结不符合规范要求每处扣2 架体分与连墙件距主节点距离不符合规范要求每处扣4 建筑分 3 结架体底层第一步纵向水平杆处未按规定设置连 10 构拉墙件或未采用其他可靠措施固定每处扣2分结搭设高度超过24m的双排脚手架，未采用刚性连墙件与建筑结构可靠连接扣10分立杆、纵向水平杆、横向水平杆间距超过规范要求每处扣2分 4 杆件间距与剪刀撑未按规定设置纵向剪刀撑或横向斜撑每处扣5 分剪刀撑未沿脚手架高度连续设置或角度不符合要求扣5分 10 剪刀撑斜杆的接长或剪刀撑斜杆与架体杆件固定不符合要求每处扣2分脚手板未满铺或铺设不牢、不稳扣7~10分脚手板规格或材质不符合要求扣7~10分 5 脚手板与防护栏杆每有一处探头板扣2分架体外侧未设置密目式安全网封闭或网间不严扣7~10分作业层未在高度1.2m和0.6m处设置上、中两道防护栏杆扣5分 10 作业层未设置高度不小于180的挡脚板扣5 分 6 交底与验收架体搭设前未进行交底或交底未留有记录扣5 分架体分段搭设分段使用未办理分段验收扣5分架体搭设完毕未办理验收手续扣10分未记录量化的验收内容扣5分 10 小计 60 未在立杆与纵向水平杆交点处设置横向水平杆每处扣2分横向未按脚手板铺设的需要增加设置横向水平杆每 7 水平杆设置处扣2分横向水平杆只固定端每处扣1分 10 单排脚手架横向水平杆插入墙内小于18每处扣2分 8 杆件搭接纵向水平杆搭接长度小于1m或固定不符合要求每处扣2分立杆除顶层顶步外采用搭接每处扣4分 10 9 架体防护作业层未用安全平网双层兜底，且以下每隔10m 未用安全平网封闭扣10分作业层与建筑物之间未进行封闭扣10分 10 10 脚手架材质钢管直径、壁厚、材质不符合要求扣5分钢管弯曲、变形、锈蚀严重扣4〜5分扣件未进行复试或技术性能不符合标准扣5分 5 11 通道未设置人员上下专用通道扣5分通道设置不符合要求扣1〜3分 5 小计 40 检查项目合计 1
