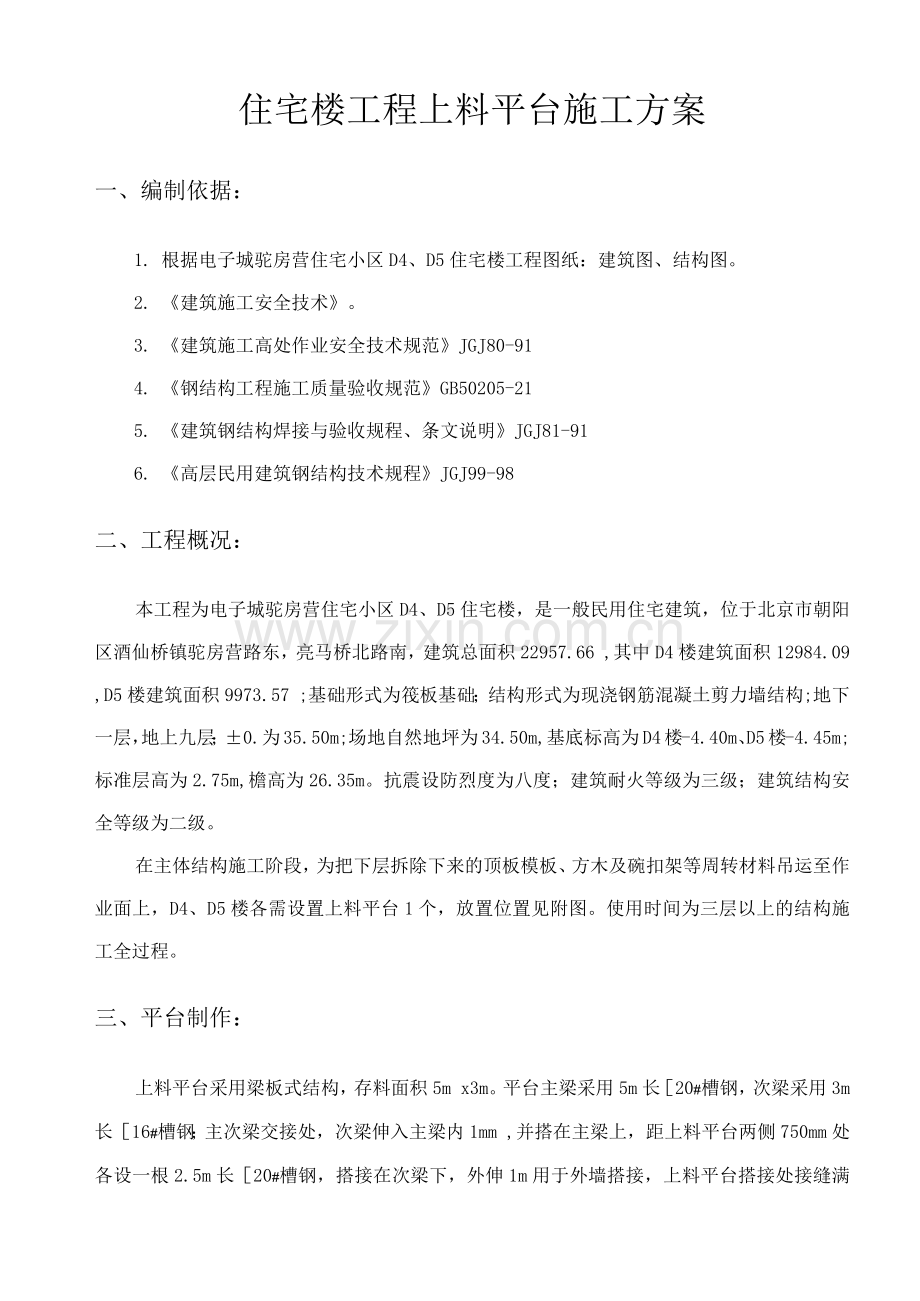

住宅楼工程上料平台施工方案
一、编制依据：
1. 根据电子城驼房营住宅小区D4、D5住宅楼工程图纸：建筑图、结构图。
2. 《建筑施工安全技术》。
3. 《建筑施工高处作业安全技术规范》JGJ80-91
4. 《钢结构工程施工质量验收规范》GB50205-21
5. 《建筑钢结构焊接与验收规程、条文说明》JGJ81-91
6. 《高层民用建筑钢结构技术规程》JGJ99-98
二、工程概况：
本工程为电子城驼房营住宅小区D4、D5住宅楼，是一般民用住宅建筑，位于北京市朝阳区酒仙桥镇驼房营路东，亮马桥北路南，建筑总面积22957.66 ,其中D4楼建筑面积12984.09 ,D5楼建筑面积9973.57 ;基础形式为筏板基础；结构形式为现浇钢筋混凝土剪力墙结构;地下一层，地上九层；±0.为35.50m;场地自然地坪为34.50m,基底标高为D4楼-4.40m、D5楼-4.45m;标准层高为2.75m,檐高为26.35m。抗震设防烈度为八度；建筑耐火等级为三级；建筑结构安全等级为二级。
在主体结构施工阶段，为把下层拆除下来的顶板模板、方木及碗扣架等周转材料吊运至作业面上，D4、D5楼各需设置上料平台1个，放置位置见附图。使用时间为三层以上的结构施工全过程。
三、平台制作：

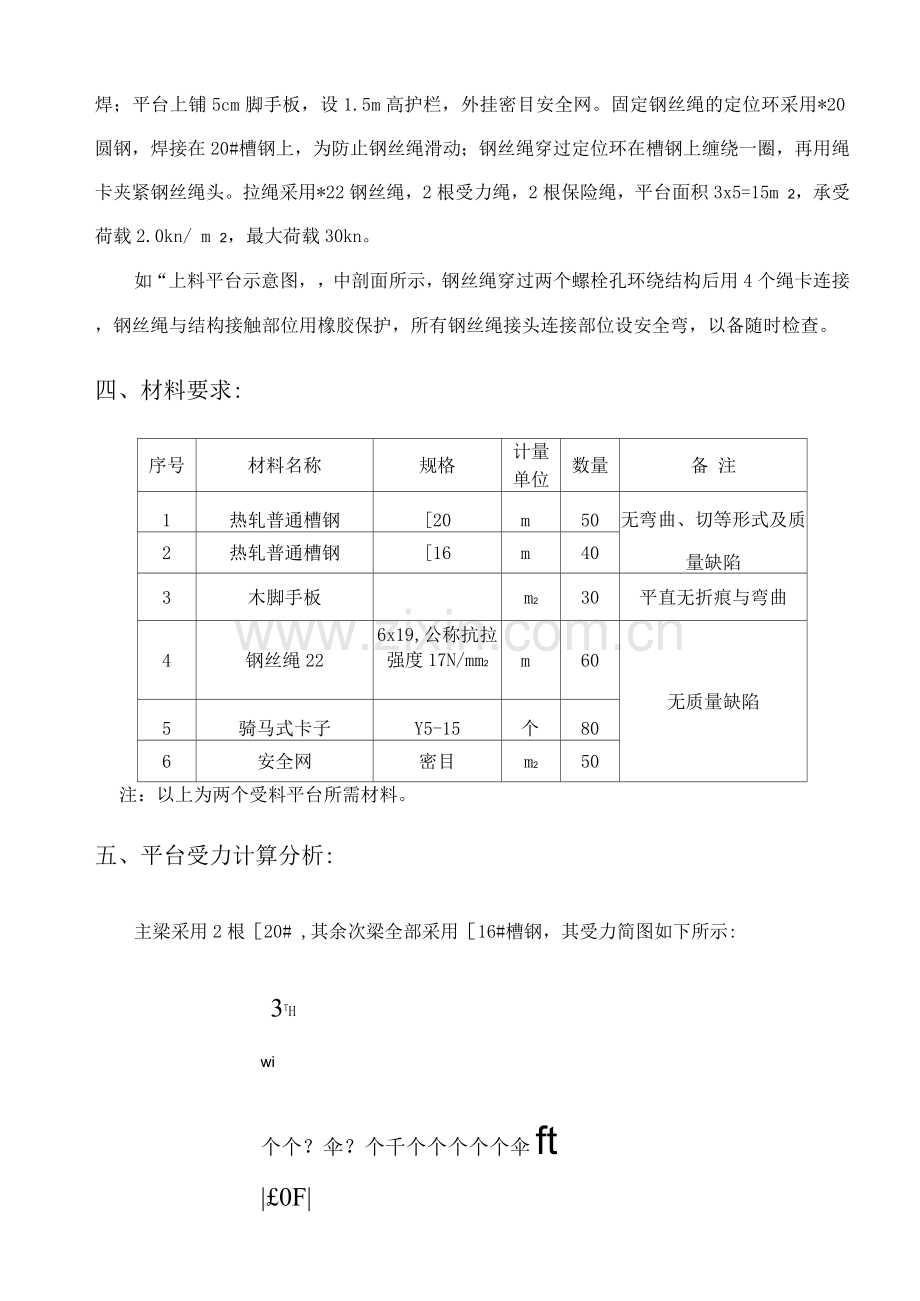

上料平台采用梁板式结构，存料面积5m x3m。平台主梁采用5m长［20#槽钢，次梁采用3m长［16#槽钢；主次梁交接处，次梁伸入主梁内1mm ,并搭在主梁上，距上料平台两侧750mm处各设一根2.5m长［20#槽钢，搭接在次梁下，外伸1m用于外墙搭接，上料平台搭接处接缝满焊；平台上铺5cm脚手板，设1.5m高护栏，外挂密目安全网。固定钢丝绳的定位环采用*20圆钢，焊接在20#槽钢上，为防止钢丝绳滑动；钢丝绳穿过定位环在槽钢上缠绕一圈，再用绳卡夹紧钢丝绳头。拉绳采用*22钢丝绳，2根受力绳，2根保险绳，平台面积3x5=15m 2，承受荷载2.0kn/ m 2，最大荷载30kn。
如“上料平台示意图，，中剖面所示，钢丝绳穿过两个螺栓孔环绕结构后用4个绳卡连接，钢丝绳与结构接触部位用橡胶保护，所有钢丝绳接头连接部位设安全弯，以备随时检查。
四、材料要求:
序号
材料名称
规格
计量
单位
数量
备 注
1
热轧普通槽钢
[20
m
50
无弯曲、切等形式及质量缺陷
2
热轧普通槽钢
[16
m
40
3
木脚手板

m2
30
平直无折痕与弯曲
4
钢丝绳22
6x19,公称抗拉强度17N/mm2
m
60
无质量缺陷
5
骑马式卡子
Y5-15
个
80
6
安全网
密目
m2
50
注：以上为两个受料平台所需材料。

五、平台受力计算分析:
主梁采用2根［20# ,其余次梁全部采用［16#槽钢，其受力简图如下所示:

3th
wi
个个？伞？个千个个个个个伞ft
|£0F|
oorTT:
fflW^¥n
写写
Ww
'onoi
个个？ *
COOT
er
nooi '
k f 个f E
01
nooi
k 4l ?? 4l

与 用 Td Td Td 与ib

国螂醉样导去
3
OOOT
uou:
01
oou:
01

3
CD
CD
Q
ET

n
ET
3T
n

ono^,
1、计算主梁LI、L2
5CM木板自重250 N/皿
[16#自重19. 6kg/M
[20#自重25. 8kg/M
施工荷载 20 N/皿
Fl=3/2 x (20+250) x 1+3/2 x 19. 6 x 9. 8
=3663N
F2=l/2 x (20+250) x 3/2+3/2 x 19. 6 x 9. 8
=1976N
Ra=Rb=4Fl+2 F2+5q
=4 x 3663+2 x 1976+5 x 25. 8 x 9. 8
=19868N
最大剪力 6max=19868-1976=17892N
最大弯矩 Mmax = 1 7 8 9>2 5/2-2 5. 8 5 x 9. 8x l/ 2 x 5 / 2- 3 6 6 8 1. 5-3663 x
1=33992N.M
正应力
a = Mmax/ y xWnx=33992 x 10s/1. Ox 178 x 103=191N/mm2<f=215 N/nw
剪应力
t =V. S/I. tw=17892 x [73 x 11 x ( 2-11) +7 X ( 2^-2- ) X ( 2-11 k
224
2)]/1780x 7 x 104=14. 2N/mm2<f=125N/mm2
故结构安全
2、梁L3的验算：
[16#槽钢受力
R1=R2=Q2+Q3=1. 5 x (20+250) x 1+19. 6 x 9. 8 x 1. 5
=3663N
最大弯矩 Mmax= qb/8=l/8 x (2250 x 1+19. 6 x 9. 8) x 32= 2 7 4 7N. M
正应力
o = Mmax/ y xWnx=3663 x 103/ ( 1. 0 x 117 x 103)=31.17N/mm2<f=215 N/mm2
剪应力
T=V.S/I.tw=2747 x 54.1 x 103/(747 x 104 x 5)=3.8N/mm2<f=125 N/mm2
故结构安全
整体稳定性验算
根据《钢结构设计规范(GBJ17-88)》中有关轧制槽钢简支梁整体稳定系数公式：
570bt
235
57064
5235
1.14
0.6
bl h
1
, 1 10.4646
f
y
0.1269
10120
0.797
235

-
b
1.5b

Mma^
2.75 106
36.95N /mm 2 f
215N /mm 2

'W0.797 93.4 103
b x

故次梁满足强度和稳定性要求。
3、钢丝绳受力验算
1）平台端部内侧钢丝绳受力计算（保险绳）
上料平台远端最大压力为R=17892N,钢丝绳与平台夹角为45°,拉结点距平
台最外端1.5m，受力分析如图所示
Ra
a
T1
T2
Rb
Rb

T x SIN45=Ra
T1=R/SIN45° =17892 x 5/ ( 0.707 x 3.5 ) =36152N
选用6x19钢丝，①22mm钢丝绳，钢丝绳强度极限选17MP型,钢丝绳的破断拉力总和为298KN，钢丝受力不均匀的钢丝绳耐段拉力换算系数取0.85，则其安全系数
K=0.85 x 298 x 103/36152=7.0
满足做起重吊索时安全系数6-10的要求。
2)平台端部外侧钢丝绳受力计算(受力绳)
将①22MM钢丝绳平移到平台距最远端0.5m处，可计算安全系数为
T2=R/SIN45° =17892 x 5/ ( 0.707 x 4.5 ) =28118N
K=0.85 x 298 x 103/28118=9.0
满足做起重吊索时安全系数6-10的要求。
4、槽钢焊缝受力验算
主次梁间采用直角焊缝连接，焊缝高度为6mm,焊缝长度不少于1mm,焊缝强度设计值(抗拉、抗压、抗剪)f=160N/mm2，计算如下
o = t=N/ (helw)= ( 3663 x 5.2/3.5 ) /(0.7 x 6 x 1)=13N/mm2<f=160 N/mm2
[(a/p) 2+T2]1/2=[ ( 1 3/1. 22 ) 2+1 32]1/2=17N/mm2<f=160 N/mm2
焊缝满足受力要求。
六、安全使用要求：
1. 受料平台放置时，一边放在结构顶板上，另一端用钢丝绳拉结在上一、二层墙体上的穿墙螺栓眼洞上。
2. 每根钢丝绳头设4个卡子，吊装后待横梁搁稳，钢丝绳接好后用紧绳器调整完毕，卡牢并检验后方可松卸起重吊钩，钢平台外应略高于20cm,不可向外下斜。
3. 钢丝绳卡使用规定：
1 )每个钢丝绳卡子间距为110mm；
2)使用绳卡时应将U形部分卡在绳头(即活头)一边；
3）卡子拧紧程度，以使钢丝绳原高度压扁1 /3左右为度，最后一个夹头后大约5mm处再接一个夹头，并将绳头放出一个“安全弯”，若发现“安全弯”被拉直，应立即停止使用，采取措施处理完毕方可继续使用。
4. 平台在使用中发现焊缝脱焊时应及时补焊，钢丝绳受力应均匀，受力绳松紧程度一致。钢丝绳转角处与结构接触部位应使用橡胶保护垫角。
5. 平台内设18cm高挡脚板。
6. 设限重牌，上写：最大承载吨数：1.5吨
可堆放竹编板（ 1.44 x 2.22 ）:30块
或堆放木方:2m3
或堆放碗扣架：250m
7. 设使用注意事项牌，上注倒运物料为竹编板、木方和碗扣架；物料存放应即放即取；材料码放高度不高于1m;使用前应检查钢丝绳有无损坏、焊缝有无脱焊、板网的严密程度是否符合要求，不合要求的应立即更换。
七、安全技术要求：
1. 从事高空作业人员必须持证上岗，并定期体检，凡遇有高血压、心脏病、贫血病、癫痫病和不满十八岁以及其他不适合高空作业的人员，不得从事平台高空作业，饮酒后严禁作业。
2. 施工人员必须戴安全帽。挂、摘钩，上平台工作人员不得超过2人，必须系牢安全带，安全带要挂在牢固的地方，长度不够可以两根接上。
3. 周转材料不得长时间存放在平台上，要随放随运。
4. 高空工作人员必须衣着灵便，禁止光脚及穿硬底鞋、高跟鞋，带钉易滑的或拖鞋从事高空平台作业。
5. 施工人员不准从各种脚手架爬上爬下，禁止乘坐吊运大模板、吊笼等非乘人的运输设备上下。
6. 在恶劣的气候条件下（5级以上大风、大雨、大雾、大雪）禁止从事露天高处作业。
7. 塔吊升降平台时，不准站在平台上，严禁在平台上嬉笑、打闹。
8. 起吊时划分安全区，专人负责看护，闲杂人员不得靠近。
9. 起吊时，平台上杂物必须清理干净方可起吊。
10. 平台安装完毕后，施工负责人组织安装班组、使用班组及技术、安全等有关
人员共同验收，办理验收手续后，方可投入使用。
进行该工作前，班组要根据交底要求和作业特点，组织认真学习，明确作业分工，确定作业方法，班组长对施工条件及防护用具进行认真检查，确认各种隐患已安全清除，才能开始作业。
