防空洞送风管施工方案.docx

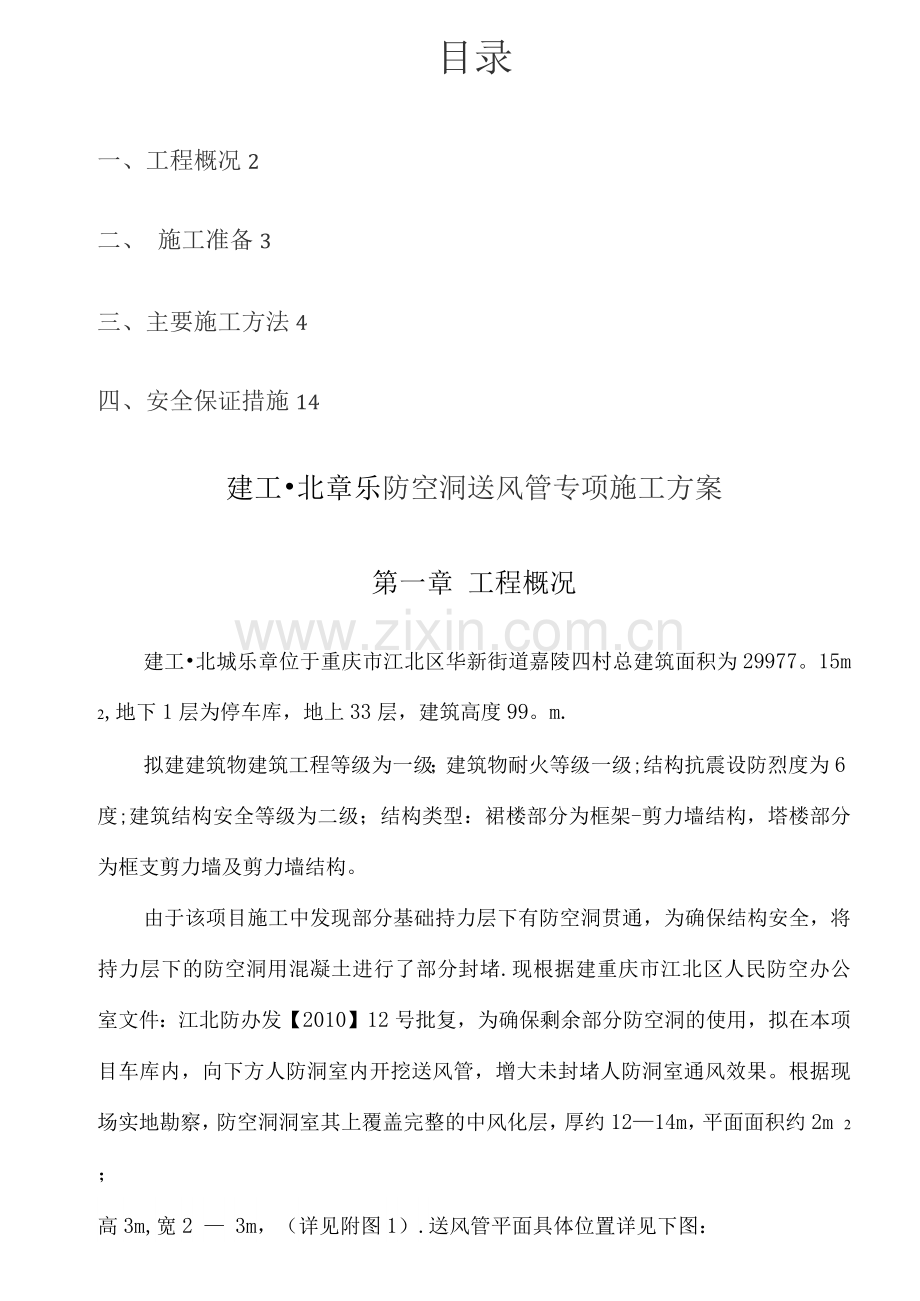

目录
一、工程概况2
二、 施工准备3
三、主要施工方法4
四、安全保证措施14
建工•北章乐防空洞送风管专项施工方案
第一章 工程概况
建工•北城乐章位于重庆市江北区华新街道嘉陵四村总建筑面积为29977。15m 2,地下1层为停车库，地上33层，建筑高度99。m.
拟建建筑物建筑工程等级为一级；建筑物耐火等级一级;结构抗震设防烈度为6度;建筑结构安全等级为二级；结构类型：裙楼部分为框架-剪力墙结构，塔楼部分为框支剪力墙及剪力墙结构。
由于该项目施工中发现部分基础持力层下有防空洞贯通，为确保结构安全，将持力层下的防空洞用混凝土进行了部分封堵.现根据建重庆市江北区人民防空办公室文件：江北防办发【2010】12号批复，为确保剩余部分防空洞的使用，拟在本项目车库内，向下方人防洞室内开挖送风管，增大未封堵人防洞室通风效果。根据现场实地勘察，防空洞洞室其上覆盖完整的中风化层，厚约12—14m，平面面积约2m 2；
高3m,宽2 — 3m，（详见附图1）.送风管平面具体位置详见下图：
第二章施工准备
根据建设单位、设计单位商议后决定：
1、在车库内开挖2个直径为12mm的人工挖孔桩并用玻璃
导管作为送风管.
2、人防洞室内送风管位置采用模筑衬砌方式进行保护。
一、主要施工工序

施工工序流程图
人防洞室内模筑衬砌支模方式采用木模及镀锌铁皮定型，并用脚手架钢管、扣件、木枋进行支撑。
洞室内的混凝土浇筑分两次作业，首先洞壁两侧竖直方向进行关模浇筑，最后再压力灌筑洞顶拱形部分的混凝土。砼成型后，经建设及监理单位检查合格后，再用1:2.水泥砂浆抹面。
由于防空洞内空间狭小,泵管架设困难，故本次混凝土浇注采用
C25自拌混凝土，混凝土的配合比提前与试验室进行沟通联系并进行试配，达到要求后再进行施工。洞壁两侧砼塌落度值控制在70〜1mm ,洞顶混凝土坍落度控制在250mm〜270mm ，水灰比控制在0.4~0。6,粗骨料粒径湖5mm（洞顶拱形部分采用细石混凝土高
压灌筑），水泥标号不小于P.O32。5。
第三章主要施工方法
第一节施工准备
1、通道搭设，平整场地
施工前，首先在防空洞入处各设置一台大功率正压送风机对防空洞进行送风（风机功率7.5KW，送风量240m 3/H ）,以保证人员在防空洞内施工时空气流通，有足量的氧气进入.然后派作业人员在防空洞用中48钢管搭设3米长的施工通道，方便进入施工区段。由于另一施工区域不属于我施工现场，我单位派管理人员协助建设单位与对方进行协商、沟通，确保施工顺利进行，根据现场实际勘察情况,酒店大门距离施工区域约3米（附:总平面布置图），该人防洞室封闭门在酒店洗衣间内，运输车辆无法进入，因此全部施工机具及材料只能从竹凌酒店大门由人工转运至施工现场，为了保证施工便道通畅，我施工单位会派工人将洗衣间内的设备、杂物搬出房间另行存放，并对场地进行平整方便施工。
2、施工用电、用水
防空洞内的施工临时用电，采用一个移动的三级配电箱从工地配电箱接至施工区域，以确保施工正常进行。
施工用水采用橡胶水管从工地给水处接至现场，另一施工区域用水从酒店接至施工现场。
3、主要施工设备和材料
序号
设备名称
型号规格
数量
国别产地
制造
年份
额定功率 (kw )
生产能力
用于施工部位
备
注
1
九夹板

侧墙模板

2
镀锌铁皮

拱顶模板

3
钢管
①48
450m

支撑架

4
扣件
各种型号
4

支撑架

5
强制式砼搅拌机
250L
2台
四川
29。
7
6。0
良好
砼拌制

6
GS20E灌浆泵
GS20E
1台
四川
29。 6
5。5
良好

7
电钻

1台

良好
拱顶开孔

8
轴流通风机
FQC4
1台
重庆
2010。 1
4
良好
通风

9
全站仪
NTS-362
R
1台

2010.5

良好

第二节主要施工方法
一、测量施工
测量人员从地面用全站仪把坐标及高程引入地下车库，并建立地下防车库坐标系和高程系，并根据地勘报告与地勘单位、设计单位、建设单位和监理单位共同对本次竖井开挖范围及工程数量进行确定。
二、人防洞室混凝土衬砌施工要点
2.1严格按照施工工艺施工
衬砌混凝土的质量，受到施工方法的极大影响。特别是混凝土的现场内的运输、灌注、捣固、养生等的方法对混凝土的性能影响很大,因此，应仔细研究混凝土的运输、灌注、捣固、养生等各个作业环节.严格按照设计要求及现场试验的结果进行操作。
混凝土灌注标准的方法是采用混凝土泵，混凝土输送器因易产生离析，故压力应经常保持低压，并进行适当的灌注管理。
混凝土的灌注，应根据灌注部位的不同，严格按表2的标准进行作业.
表2混凝土的灌注方法及标准
位置
项目
标准
边墙
从突出到灌注面的落
下高度
1°5m以下
灌注1层的高度
40〜50cm左右
流动距离
不流动
拱顶部
灌注方式
向上压力灌注
流动距离
10m左右

表3混凝土的捣固方法及标准
位置
项目
标准
边墙
捣固方法
内部捣固器
捣固器插入间隔
50cm左右
捣固器的插入深度
下层混凝土中
10cm左右
1处的振动时间
5〜15s左右
拱顶部
捣固方法
混凝土自密实

人防洞室内，除洞附近外，一般湿度比较高，温度也比较稳定。没有日照的作用，也几乎不受风的影响.在这样的状态下，只要能够保持洞内的湿润状况，就不需要附加的养生条件。一般说，养生的方法和标准，可参考表4的要求。
表4混凝土养生方法及标准
项目
标准
养生方法
养生时间
（平均气温15）
湿润养生
普通硅酸盐水泥：5d
早强硅酸盐水泥：3d
高炉水泥、粉煤灰水泥和
低热硅酸盐水泥：7d
2.2模板支撑施工要点
首先，不管使用那种类型的拱架，都要按设计图的形状、尺寸制造,并具有设计的强度和刚度.
模板长度根据衬砌范围大小、混凝土灌注能力、曲线的曲率等而异，侧墙采用九夹板进行关模，钢管、扣件作为支撑系统，详见下图：
洞顶采用镀锌铁皮进行关模，并用钢管、扣件及定型木枋作为支撑，具体做法详见图4）。最后，考虑混凝土的充填性、施工性，决定灌注位置和数量。
为了防止模板安装时的开裂，在接缝处设置橡胶和发泡苯乙烯等接缝材，在脱模后将其出去.
拆模时间对衬砌进度影响极大。拆模过早混凝土会发生开裂、堵头的混凝土会倒塌、附着在模板上的混凝土会剥离等。拆模时混凝土的强度与隧道大小、形状、衬砌厚度、施工条件等有关，但至少要达到能够承受混凝土自重及施工中的荷载的强度才能拆模.
6
决定拆模时间时，要掌握养生条件，试件的强度发现特性等,并确认是否达到拆模时的强度。
2。3运送
混凝土拌合后应迅速运送，立即灌注，充分捣固。
从拌合到灌注完成的时间限度，与混凝土配比、材料、温度、湿度、运送方法等有关。从拌和到灌注完成的时间，原则上，在外部气温超过25C时为1。5h,在25C以下时不超过2h。即使运送时相当注意，也易于引起材料的离析。如认为有显著的离析时，应充分的拌合后再灌注。
洞内运送时应考虑混凝土品质、灌注地点的条件、灌注量、灌注速度、作业的安全性等，选择合适的方法。
2.4灌注
2.4。1混凝土灌注前
混凝土灌注前，要按设计图确认模板、钢筋等均按设计配置，并确认在灌注混凝土中模板等不会移动，设置好检测钉。应确认是否配备好各种灌注设备及人员。
拱顶部混凝土灌注
拱顶部分的混凝土灌注，一般采用向上灌注方式。洞顶中心两侧设仰角45〜60的向上灌注海隔一米设置两个.向上灌注方式比引拔方式的混凝土充填性要好。也可采用充填性更好的挤压方式（活塞方式）.见图4“灌注砼示意图"。
图4灌注砼示意图
拱顶部分的混凝土灌注，重要的是不要产生离析、各个角落不残留空隙、堵头处能够完全充填。因此，混凝土要连续灌注，并从堵头板的开处排除泌浆水和空气.
为了确实地充填拱顶部分，可以研究采用高流动性混凝土，高流动性混凝土是具有自充填性的，材料难于离析。此外，通常混凝土多少会产生泌浆而在拱顶背后产生一些小空隙。高流动性混凝土几乎没有泌浆，因泌浆引起的空隙是不会出现的。
为了防止因事故而中断灌注时，改变了混凝土的流路，会产生空洞和厚度不足。因此灌注时应向模板内连续地灌注混凝土.
2。5捣固
捣固用内部捣固器是有效的，因此，原则上采用插入式捣固器。插入式捣固器要使用适合衬砌混凝土灌注的。拱顶部分不能使用插入式振捣器的部分，要注意不要产生品质下降、厚度方向分离等缺陷。
混凝土难于充填的部位，应仔细捣固。
混凝土灌注中断的场合，再次开始时要特别仔细，捣固器应确实地插入下层的混凝土中。
使用振捣器时应注意的事项如下。
•内部振捣器尽可能地垂直以一定间隔插入，其间隔一般在60cm以下。
•振动捣固应充分其标志是混凝土和面板的接触面出现水泥浆线。混凝土容积减少也是一个象征。
•振捣器形状、大小及数量，应根据一次捣固的混凝土容积决定。
2。6养生
衬砌混凝土灌注后，应保持硬化所需的温度及湿度，不要受到有害作用的影响，在适当的时期内进行充分地养生.
为满足要求的耐久性、水密性等品质,以及不产生有害的开裂，灌注后一定时间内，要在适当温度下保持充分的湿润状态。
2。7质量检查
质量检查是施工管理的重要内容之一。我们在一些规范和规定中，对混凝土衬砌的质量检查，已经有了明确的要求.
混凝土的质量检查包括：表面状态的检查、形状尺寸的检查。
⑴表面状态的检查
表面状态的检查，应对露出面状态、开裂的有无、施工缝的状态等用目视及器具进行.基于目视检查结果必要时应进行打击声检查。⑵形状、尺寸的检查
衬砌完成后，检查背后有无有害的空洞。
衬砌厚度的检查，基本上用检测钉进行.
用检测钉检测的方法如下：
检测钉在混凝土灌注时安设在模板上规定的位置，混凝土灌注完成后4〜5h，解除附着，混凝土硬化后取出检测；
三、竖井施工方法及技术措施
1施工准备
1。1、开工前先由测量人员定出竖井中心位置，根据测定的中心位置就近选定一块地作为竖井的施工场地.
1。2、根据确定的竖井施工场地对场地进行平整并修建施工便道至竖井井处.
2场坪开挖
2.1、根据放样的竖井中心、线，依据设计图要求放样出直径为1.6m的竖井场坪净空线，场地不足处采用圬工挡护，确保竖井施工安全。
2。2、场坪四周应开挖预留排水沟，并在地势较低处设集水沟将水排出场坪内。
3、井身开挖及护壁施工
3.1、井身开挖
(1) 竖井井身开挖前在井设置龙门架小型电动葫芦作为提升设备，采用钢板及型钢自制容量小于1m 3的装碴筒装碴。
(2) 主要采用人工开挖、石方根据岩层情况可以采用人工风镐凿挖的采用风镐凿挖，循环进尺1m，每天不少于2个循环。
(3) 土方采用龙门架电动葫芦配装碴筒将土方吊运至井，手推车推至指定的堆碴点进行堆放，利用装载机配合自卸汽车运至指定的弃土场进行堆放。
(4) 每开挖1m应及时施工护壁,当井壁层稳定性差时，应缩短护壁分节高度，采用0。5m每节，必要时应对护壁钢筋进行加密和加厚护壁,以确保施工安全.
(5) 潜水泵或抽水机、排水管配合机械式排水；施工时在开挖面挖集水坑，用潜水泵把水抽至井顺水沟排出洞外沉淀池池，经处理后排至指定地点。
(6) 当竖井开挖大于10m时应在井设置鼓风机，利用软风管向井内供风。
10
（7）随竖井开挖观察并描绘周边围岩状况,随时分析岩层的稳定
性，画地质柱状图，保证施工安全.
3。2、护壁施工
（1）护壁施工前由测量组将钢筋、模板进行定位，定位采用竖井十字线垂球进行放样，放样过程中使用0。5kg垂球进行竖井中心传递，为了保证垂球的稳定性，垂球要侵入井底下方油桶内，油桶大小根据现场情况选用。护壁钢筋按要求进行原材料试验，采用在加工场加工现场绑扎的方法，钢筋搭接均采用焊接，单面焊焊缝不小于10d。钢筋绑扎时，做好防护工作，防止钢筋被污染.
（2）护壁模板由测量组将模板制安线进行放样，模板采用2cm的胶合板木板立模，制作成八块进行拼装，采用直径方向交叉支撑，并严格根据测量放样校核中心位置及护壁厚度，利用十字架对准轴线标记，在十字交叉中以悬吊垂球,复核模板位置，保证垂直度，符合要求后，可用木楔打入土中支撑模板，稳定位置，防止振捣砼时模板发生位移,模板上缘的直径应为设为设计的护壁尺寸，下缘比设计的护壁尺寸大10cm，以便护壁砼浇筑时入模。
（3）护壁砼浇筑采用自拌砼，利用电动葫芦机下放串筒进行浇筑,捣固利用直径30mm 插入式捣固棒进行捣固。
（4）护壁砼在常温下24小时后即可拆模，继续开挖下一段井身.竖井开挖护壁施工示意图：
4、井施工
11
开挖、衬砌施工完后，直接立模浇筑井围墙，井围墙内模利用衬砌模板立模，外侧采用木模板拼装成型，利用砼进行浇筑，插入捣固器振捣密实，井盖板采用复合盖板进行封闭。
7、主要机械设备配备
主要施工设备配备表
序号
设备名称
数
量
规格型号
主要工作性能指标
使用部位
1
风镐
2
G10
/
开挖
2
小型电动葫机
1
/
3T
提升
3
空气压缩机
1
LGYF20-10/7
10m3/min
风镐
4
空压机
1
TA -120N
2m3/min
风稿零星除
5
发电机
1
GF -250KW
/

6
潜水泵
2
1TSW-5
/
抽井内积水
7
交流弧焊机
2
BX1-5
5A
钢筋加工
8
插入式振器
2
ZN50/ ZN30
/
混凝土振捣
9
手推车
4
/
/
运输土石方
10
自卸车
1
/
/
运输土石方
第四章安全保证措施

1、安全方针和安全目标
12
坚持“安全第一，预防为主，综合治理”的方针，建立健全安全管理组织机构，完善安全生产保证体系,杜绝较大生产安全和交通事故，杜绝3人（含3人）以上的重大伤亡事故，杜绝责任死亡事故，消灭责任设备、火灾、爆炸等事故，杜绝责任因工重伤和负伤；无火工品、重要器材设备被盗事故；预防、控制职业病，防止急性中毒事故的发生。确保人民生命财产不受损害。创建安全生产标准工地。
严格执行《民用爆炸物品安全管理条例》（第466号国务院令）。
建立完善的安全管理制度和明确的应急预案。严格遵守国家、铁道部和成都局所制定的各项安全措施办法.本工程安全技术规程执行TB10401.1 — 23。
2、 安全生产管理组织机构
建立健全安全生产责任制，明确项目经理为第一责任人，实行逐级负责制.建立以项目经理为组长，项目副经理、专职安全员为副组长,安全质量部、施工技术部及各部相关负责人，领导和组织实施本项目安全管理，确保实现安全目标。领项目经组办公室设在安全质量部，安全质量部部长 一
总工程师
项目副经理
安质部和各安全专检小组、安全监督小组在项目经理部安全领 导小工领导下,具物资设施各项港管量理工作施工技术部和监督方式为主，合实L 「5'・」「 、 ' L 奇一1
架子队队长
专职安全工程
行“安全生产一票否决权匚各施工作业队安全管理小组是各作业队施架子队队长专职安全工程
工范围内安全管理的实施机构,组织作业队各安全自检小组和班组安全员，实施施工过程的安
3、
主要人员和部门的安全管理职责|
班组
安全员
安全专
检小组
安全监
督小组
班组安全
⑴项目经理检小组
项目经理对安全生产负领导责任，’组织施工生产时，’在计划、布
置、检查、总结、评比生产的各项活动中，都必须包括安全工作.其主
要职责是：
13

领导职工贯彻执行国家有关安全政策、法令、法规及上级有关指令、规定，批准、颁发项目部的安全规章制度和操作规程。
定期召开项目部安全生产例会，总结经验教训，查找问题，研究整改对策措施，及时消除事故隐患.
加强对安全工作的领导，支持安全人员工作。
审批劳动保护技术措施计划、安全生产工作经费计划。保证本项目安全生产投入的有效实施。
组织制订并实施本项目生产安全事故应急救援预案。如实上报生产安全事故和铁路交通等事故。
⑵安全质量部
严格贯彻执行上级各项安全生产的规章、制度、法规、法令和决定、决议.
制定项目部安全生产管理办法、安全规则.
负责安全生产标准化文明工地建设，收集安全信息、推广先进经验、组织开展安全生产检查评比、开展安全月（周）活动。
安排、检查、总结安全监察工作，支持、指导业务人员开展工作。组织安全生产大检查，掌握整个工程的生产状况。
参与安全培训考核工作。
参加事故调查与处理，并将结果上报有关部门。
⑶施工技术部
在编制施工组织设计和采用新技术、新工艺、新材料作业等重点工程时，结合实际、编制安全技术方案和措施，进行技术交底，并检查执行情况。同时在安全环保部备案.
组织有关人员对新、难重点项目、特殊项目、不良气候条件及危险性较大的工程项目，制定专门的、有针对性的安全技术措施,并报项目经理审批后，付诸实施.同时在安全环保部备案。
参加事故调查与处理，并将结果上报有关部门。
⑷物资设备部
制定机械设备、机动车辆的安全技术操作细则和管理使用、维修保养、定期检修制度。组织定期车辆设备大检查和交通事故、设备、
14电力事故的调查处理。对无安全防护装置的机械设备提出安全装置设计、购置计划，并督促实施。同时在安全环保部备案。
参与安全培训考核工作.
参加事故调查与处理，并将结果上报有关部门。
⑸施工队队长
认真执行有关劳动保护的规章制度，执行项目部的指示、决定。合理组织生产，以身作则抓好安全生产和劳动保护工作.在计划、布置、检查、总结、评比生产的各项活动中，都必须包括安全工作。
组织成立施工队安全工作小组，明确小组成员职责，并上报项目部质量管理部备案。
深入施工现场，经常检查施工现场的设备、工具、工作场所和工人的个人防护，制止违纪、违章、违制，对事故隐患及时进行处理，并填写《安全检查记录》。
开展安全生产标准化工地建设，保证作业环境、生产设备符合安全卫生规程要求，及时发放劳保用品并监督正确使用，不断改善职工作业条件。
经常向职工进行安全知识、安全技术、规章制度和劳动纪律教育，认真抓好安全教育月周）活动的开展，检查“三级”教育和技术培训情况，对不合格者，不准上岗操作。
组织有关人员对新、难重点项目、特殊项目、不良气候条件及危险性较大的工程项目，制定专门的、有针对性的安全技术措施,并报项目部审批后，付诸实施.
若发生安全事故时，及时组织抢救，并按规定及时登记、上报，参加安全事故的调查与分析，督促有关人员写出事故报告，并负责提出预防改进措施。
审定安全生产短期规划，并组织贯彻执行，完成项目部临时交办的任务.
⑹专职安全员
在队长的直接领导下，认真贯彻执行安全生产的方针、政策、法令、规定、规程、条例等和项目部的指示、决定、决议。
15
根据施工队年度工程任务、施工状况、工艺流程、施工方法、所用机械性能及自然环境特征，组织编制安全生产、劳动保护措施计划。
协助队长做好全队安全工作，督促工程技术人员、工班长实施各项安全生产和劳动保护的措施和规定。
做好“三级”安全培训,抓好日常安全教育。
跟班作业，监督检查施工现场，发现问题及时纠正。
4、 安全施工措施
(1) 因防空洞内道路错综复杂，在防空洞墙壁每隔5米设置一张自发光道路指示牌，防止突然停电时,工人迷路；
(2) 模板的支设和拆除必须严格按工序进行，模板没有固定前，不得进行下一道工序的施工。拆除间隙应将已活动的模板及构件固定，严防突然掉落、塌落伤人；
(3) 施工人员按照相关规定配置防尘器具；施工现场应保持通风整洁卫生，运输车辆出场必须冲洗干净；
(4) 实行严格的进洞出动等级制度；每天施工完毕，将防空洞临时封闭，防止闲杂人员进入；
建工•北城乐章项目部
2011年11月11日
