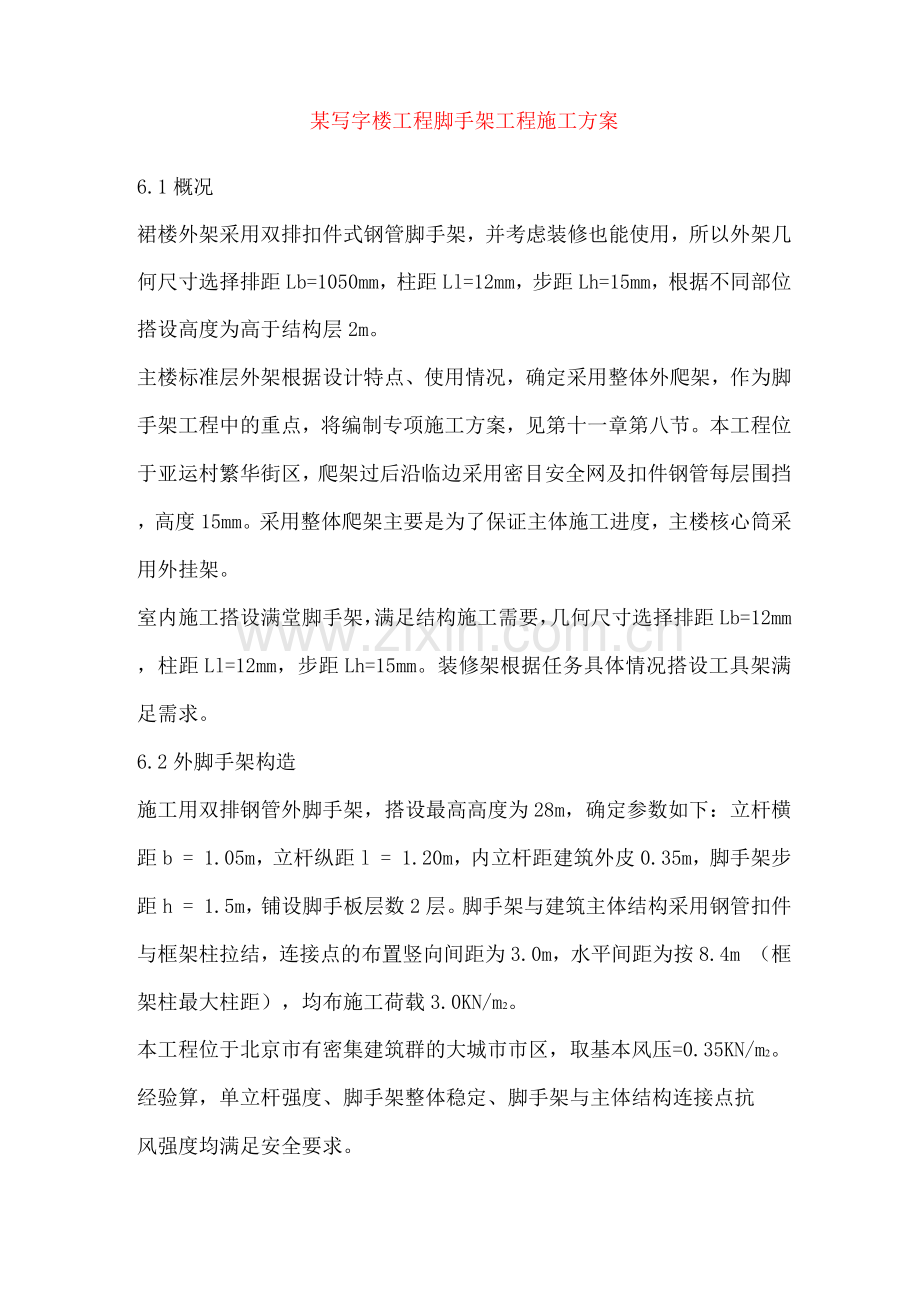

某写字楼工程脚手架工程施工方案
6.1概况
裙楼外架采用双排扣件式钢管脚手架，并考虑装修也能使用，所以外架几何尺寸选择排距Lb=1050mm，柱距Ll=12mm，步距Lh=15mm，根据不同部位搭设高度为高于结构层2m。
主楼标准层外架根据设计特点、使用情况，确定采用整体外爬架，作为脚手架工程中的重点，将编制专项施工方案，见第十一章第八节。本工程位于亚运村繁华街区，爬架过后沿临边采用密目安全网及扣件钢管每层围挡，高度15mm。采用整体爬架主要是为了保证主体施工进度，主楼核心筒采用外挂架。
室内施工搭设满堂脚手架，满足结构施工需要，几何尺寸选择排距Lb=12mm，柱距Ll=12mm，步距Lh=15mm。装修架根据任务具体情况搭设工具架满足需求。
6.2外脚手架构造
施工用双排钢管外脚手架，搭设最高高度为28m，确定参数如下：立杆横距b = 1.05m，立杆纵距l = 1.20m，内立杆距建筑外皮0.35m，脚手架步距h = 1.5m，铺设脚手板层数2层。脚手架与建筑主体结构采用钢管扣件与框架柱拉结，连接点的布置竖向间距为3.0m，水平间距为按8.4m （框架柱最大柱距），均布施工荷载3.0KN/m2。
本工程位于北京市有密集建筑群的大城市市区，取基本风压=0.35KN/m2。
经验算，单立杆强度、脚手架整体稳定、脚手架与主体结构连接点抗
风强度均满足安全要求。
6.3材料要求
焊接钢管(①48x3.5):化学成分与机械性能符合国家标准《普通碳素钢技术条件》(GB7-88)中3号镇静钢的要求。所用扣件应符合《可锻铸铁分类及技术条件》(GB978 — 67 )的规定。扣件不能有裂纹，气孔疏松，砂眼等铸造缺陷。扣件与钢管的贴合面接触良好，扣件夹紧钢管时，开处的最小距离要小于5mm。
脚手板：厚度50mm，宽2mm，采用杉木或松木制作，其材质符合国家现行标准《木结构设计规范》GBJ5-88中对II级木材的规定，脚手板的两端采用直径为4mm的镀锌钢丝各设两道箍。腐朽、劈裂等不符合一等材质的脚手板禁止使用。
焊接底座：采用Q235A钢，E43焊条，几何尺寸如上图。
6.4人员素质要求
脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。上岗人员应定期体检，体检合格者方可发上岗证。
凡有高血压、心脏病、晕高或视力不够等不适合做高空作业的人员，均不得从事架子作业。
配备架子工的徒工，在培训前必须经过医务部门体检合格，操作时必须有技工带领、指导，由低到高，逐步增加，不得任意单独上架子操作。
要经常进行安全技术教育，凡从事架子工种的人员，必须每年
进行体检。
6.5脚手架搭设顺序
基层加固垫实T铺通长脚手板T立杆下加底座T弹线、立杆定位T摆放扫地杆T竖立杆并与扫地杆扣紧T装扫地小横杆、并与立杆和扫地杆扣紧T装第一步大横杆并与各立杆扣紧T安第一步小横杆T安第一道拉杆T安第二步大横杆T安第二步小横杆T加设临时斜撑杆，上端与第二步横杆扣紧（与结构柱拉接后拆除）T安第三、第四步大横杆和小横杆T安装第二道拉杆T接立杆T逐层安装各步大横杆和小横杆T加设剪刀撑T铺设脚手板T挂安全网
6.6搭设要求
立杆构造要求
1）立杆上的对接扣件交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于5mm，见右图；各接头中心、距主节点的距离不应大于步距的1/3。
2）立柱的搭接长度不小于1m，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于1mm。
3）立杆垂直度偏差不得大于架高的1/4,每根立杆按6米计，即单根立杆垂直度偏差不大于15mm。
4）开始搭设立柱时，每隔6跨设一根抛撑，直至连墙杆件安装完毕后，方可根据情况拆除。
5）当搭设至有连墙杆件的构造层时，搭设完该处的立柱、纵向水平杆、横向水平杆后，立即设置连墙件。
纵向水平杆构造要求
1）纵向水平杆设于横向水平杆之下，在立柱的内侧并采用直角扣件与立柱扣紧；
2）纵向水平杆采用对接扣件连接，对接接头交错布置，不设在同步同跨内，相临接头水平距离不小于5mm，并避免设在纵向水平杆的跨中。
横向水平杆构造要求
1）每一主节点必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离节点的距离不大于150mm，靠墙（柱）一侧的外伸长度不大于5mm。
2）操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不大于柱距的1/2。
脚手板的构造要求
1）脚手板一般设置在三根横
向水平杆上，脚手板宜采用平铺；
2）作业层脚手板应满铺，搭
接铺设，如下图：
3）转角处的脚手板，应与横向水平杆可靠绑扎连接。
连墙件的构造要求
1）刚性连墙：由连墙杆、扣件与各层框架柱相连。
2）连墙件靠近主节点设置，偏离主节点的距离不大于3mm。
3）连墙件必须底部第一根纵向水平杆处开始设置。
4）连墙杆垂直于墙面方向设置。
剪刀撑
剪刀撑的设置需符合下列要求：
1）每道剪刀撑跨越立柱的根数宜在5〜7根之间。每道剪刀撑宽度不小于4跨，且不大于6m,斜杆与地面的倾角在45°〜60°之间。
2）在外侧立面整个长度和高度上连续设置剪刀撑。
3）剪刀撑斜杆的接头除顶层可以采用搭接外，其余各接头必须采用对接扣件对接。
4）剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不大于150mm
6.6.7 斜道
人行斜道采用之字形斜道。斜道构造需符合下列要求：
1）人行斜道宽度不小于1m,坡道高长比采用1:3.5。
2）拐弯外设置平台，宽度不小于斜道宽度。
3）斜道两侧及平台外围均必须设置栏杆及挡脚板，栏杆高度为1.2m,挡脚板高度为150mm。
安全网设置
脚手架外立面满挂密目安全网，每隔三层设一道水平兜网。
6.7验收
脚手架每搭设5步架、搭设完毕、操作层施加荷载以及6级大风、大雨后，需经项目安全部、技术部、工长以及单位相关部门按照相关对架子技术要求、允许偏差与检验方法进行检查验收，验收合格后，方可使用。
6.8使用和维护
操作架上的施工荷载符合设计要求，不得超载。
使用阶段，安排专人负责对架子进行经常检查和维修。经常检查各主要节点处诸杆件的连接是否符合设计要求；检查地基是否有积水、垫木是否松动、立杆是否悬空；架子沉降及垂直度是否超标等。发现问题立即处理并上报项目安全部。
在架子使用阶段，严禁任意拆除主节点处的纵横水平杆、和纵横向扫地杆；严禁任意拆除连墙杆以及拦板。
6.9脚手架的拆除
拆除前的准备工作
1）拆除安全技术措施逐级进行交底。
2）清除脚手架上的杂物及地面障碍物。
6.9.2 拆除要求
1）拆除顺序按逐层由上而下进行，严禁上下同时作业。
2）所有连墙件应随脚手架逐层拆除，严禁先拆除几层连墙件后，进行脚手架的拆除。
3）脚手架拆至下部最后一根长钢管时，先在适当位置临时设抛撑加固，后拆连墙件。
4）各构配件必须及时分段运至地面，严禁抛扔。拆除架子时，地面设围拦和警戒线，并派专人看护，严禁一切非操作人员入内。
5）所有材料均逐层下传，不得抛仍，并随时堆码整齐。
6.10安全管理
人员要求
搭设脚手架人员必须戴安全帽、安全带，穿防滑鞋。
搭设阶段
1）脚手架构配件质量必须按规定要求进行检验，合格后方可使用。
2）脚手架搭设按下列阶段进行检查，发现问题及时校正:操作层上施加荷载前；每搭完10m高度后；达到设计高度后。
使用阶段
1）操作层上的施工荷载应符合设计要求，不得超载，不得将模板支撑、泵送混凝土的输送管等固定在脚手架上，严禁任意悬挂重设备。
2）六级及六级以上大风、雾、雪、雨天不得进行脚手架作业，雨、雪后上架操作有防滑措施，扫除积雪。
3）设专人负责脚手架的经常性检查和保修：六级大风与大雨后；冬季施工结束时。
4）脚手架使用期间，严禁任意拆除下列杆件：主节点处的纵横向水平杆；连墙件；支撑；栏杆、挡脚板。要拆除上述任一杆件必须采取安全措施，并报项目总工及监理审批。
5）在脚手架上进行电、气焊作业时，必须有防火措施并设专人看守。
6）脚手架接地、避雷措施等应按国家现行标准《施工现场临时用电安全技术规范》（JGJ46 —88）的有关规定执行。
7）每一施工层均满铺脚手板，室外绿化阶段，三层挑架安全网内侧
设挡板，防止坠物伤人。
拆除阶段
拆除脚手架时，地面设围栏及警戒标志，并派专人看守，严禁一切非
操作人员入内。
